全向移动麦克纳姆压路滚轮结构设计

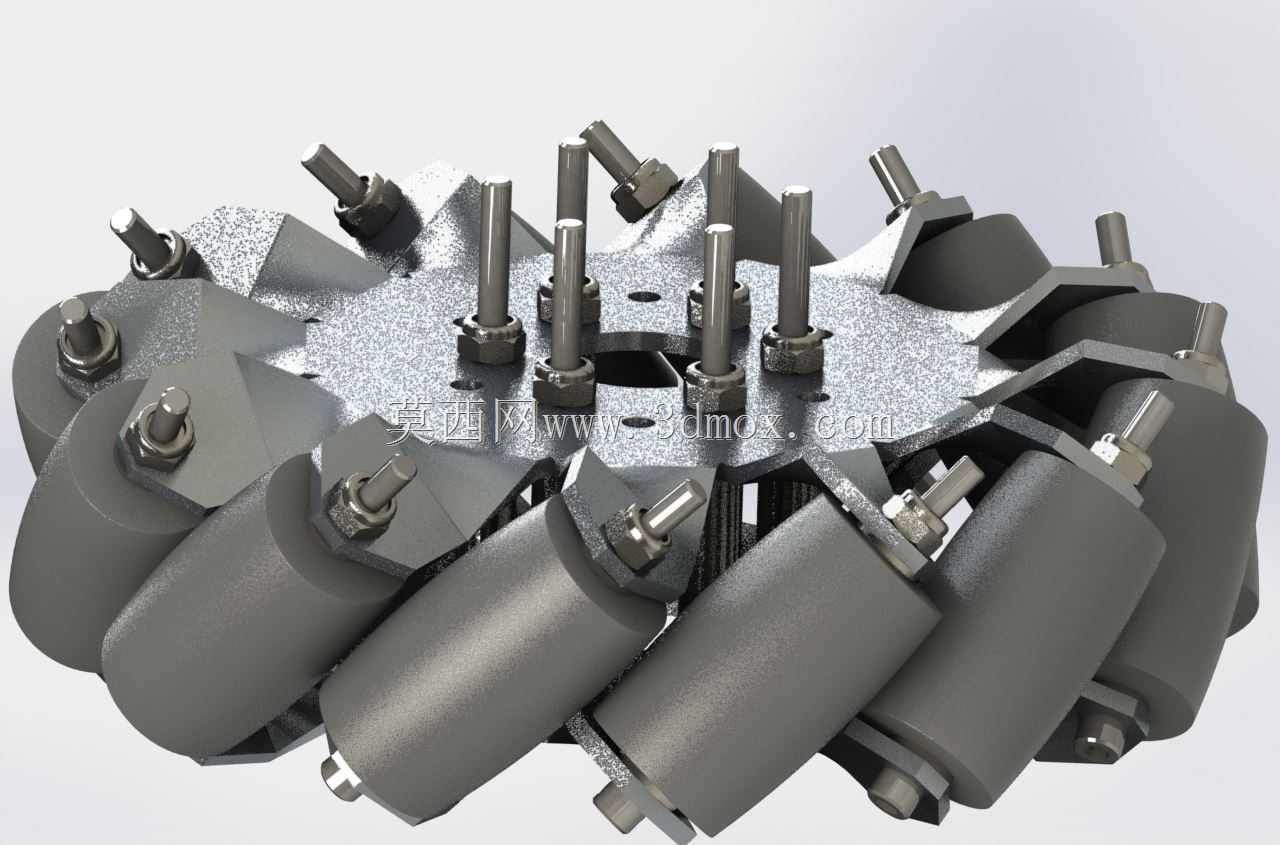

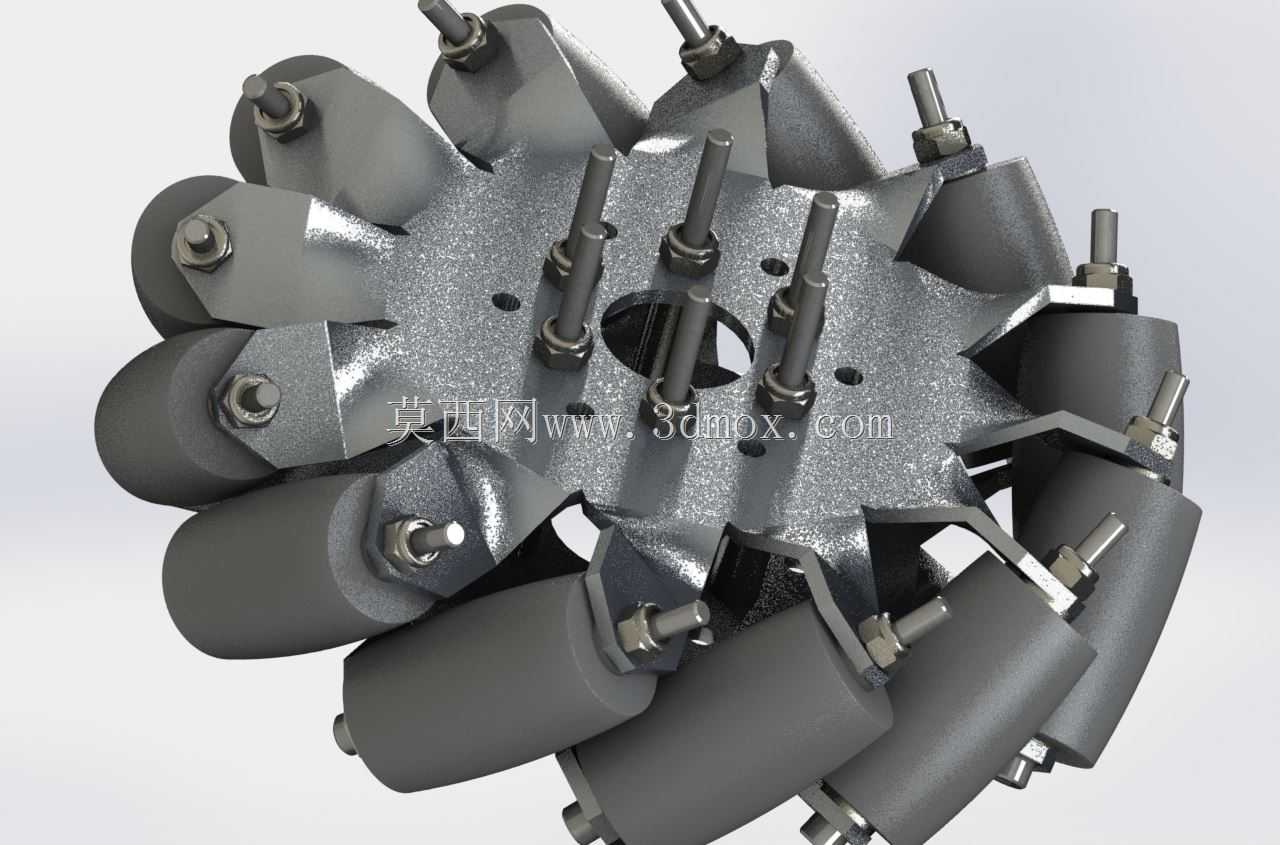

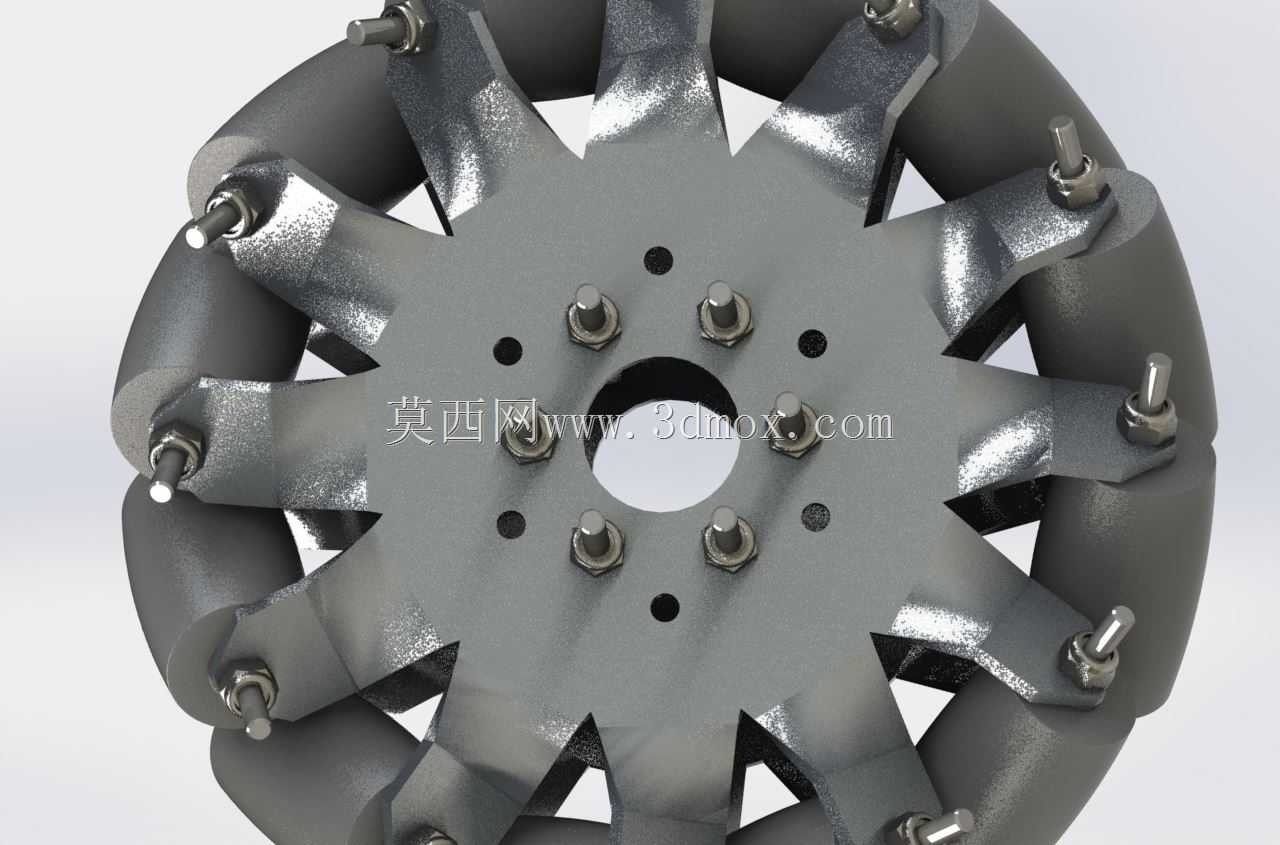

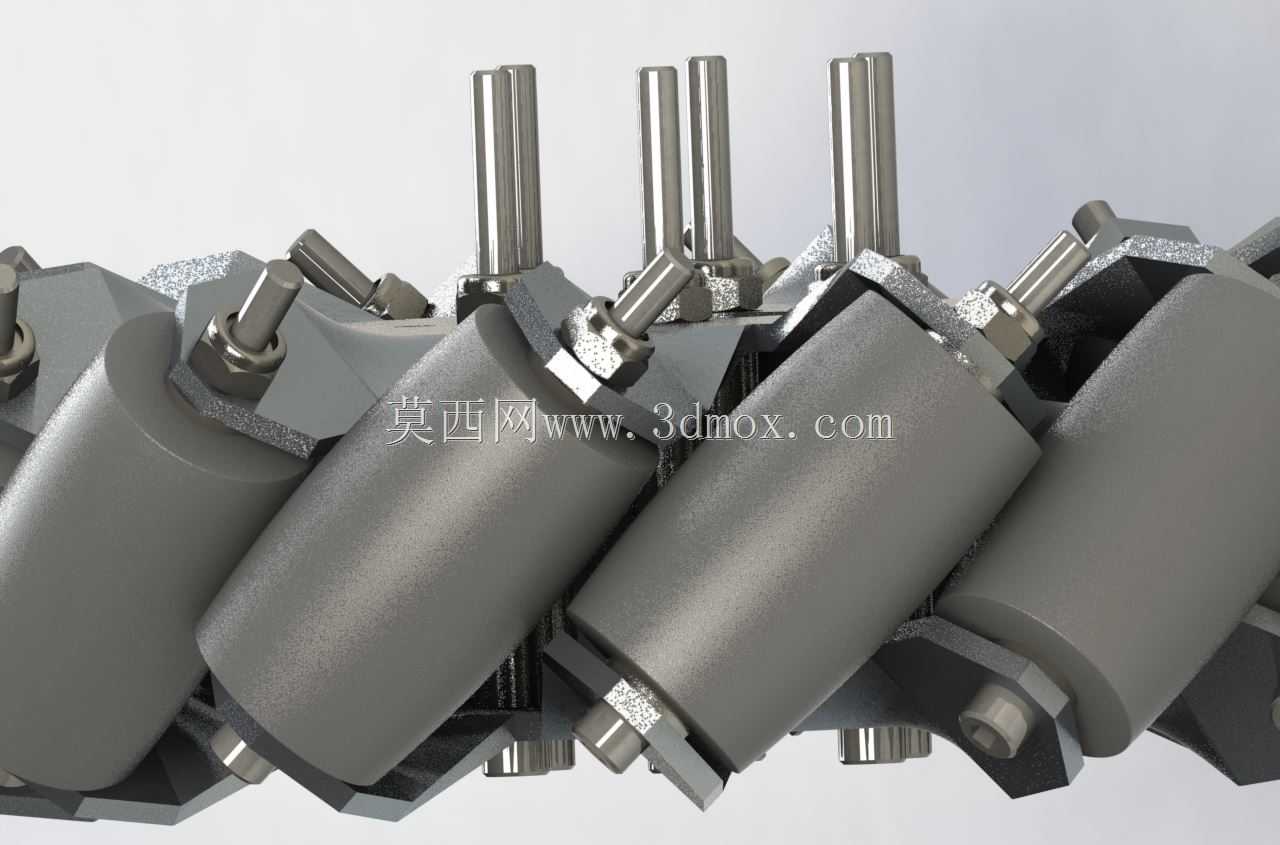

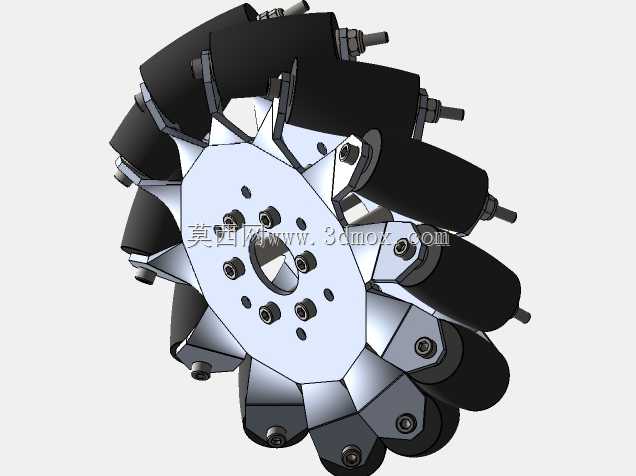

这款麦克纳姆压路滚轮是面向狭小作业空间全向移动需求开发的行走执行部件，核心解决传统压路设备转向半径大、边角区域压实作业盲区多的痛点，可适配小型手扶压实设备、仓储地坪修整机具、窄幅路面养护装备等多类作业场景，尤其适合厂房内部环氧地坪施工、市政人行道铺装压实、地下管廊地面修整等常规大型压路设备无法进入的作业环境，能在不反复调整设备行进方向的前提下完成横向斜向平移、原地自旋等动作，大幅提升狭小区域的压实作业效率。从功能特性来看，该滚轮采用麦克纳姆轮经典的周向斜置辊子布局，外圈环绕的多个独立辊子轴线与滚轮主轴线呈固定夹角，当滚轮绕主轴转动时，每个接触地面的辊子都会产生分解到多个方向的摩擦力，通过不同滚轮的转速差与转向组合，即可实现设备的全向移动，同时辊子外轮廓采用适配压实作业的圆弧柱面设计，接触地面时能保持均匀的接地比压，避免常规麦克纳姆轮接地面积小、压痕明显的问题，兼顾全向移动能力与压实作业的平整性要求。在设计思路上，整体采用分体式装配结构，中心轮毂作为核心承载部件，采用辐条式对称布局，既保证整体结构强度，又尽可能降低滚轮自身重量，减少设备行进的负载损耗；每个斜置辊子通过独立的销轴与安装座固定在轮毂外缘，安装座与轮毂之间采用螺栓锁紧结构，当单个辊子出现磨损时可单独拆卸更换，无需拆解整个滚轮，大幅降低后期维护成本；轮毂中心预留标准安装轴孔与键槽，可适配多数常规小型压实设备的驱动输出轴，无需额外定制转接部件。从安装边界来看，该滚轮的整体外径、轮毂安装孔距、辊子突出轮毂的径向尺寸都经过严格校核，安装时仅需保证滚轮端面与设备安装架的预留间隙满足转动要求，同时确保各辊子转动时不会与设备底盘、挡泥板等周边部件发生干涉，辊子的安装角度经过反复校准，保证全向移动时的受力分解均匀，避免出现行进卡顿、方向偏移的问题；轮毂上预留的多个减重孔同时可作为安装对位孔，装配时可通过孔位快速定位锁紧螺栓的位置，提升装配效率。整体结构兼顾了全向移动的灵活性与压路作业所需的结构强度，能有效填补狭小空间压实作业的设备适配空白。
