25吨手动液压车间压力机结构设计

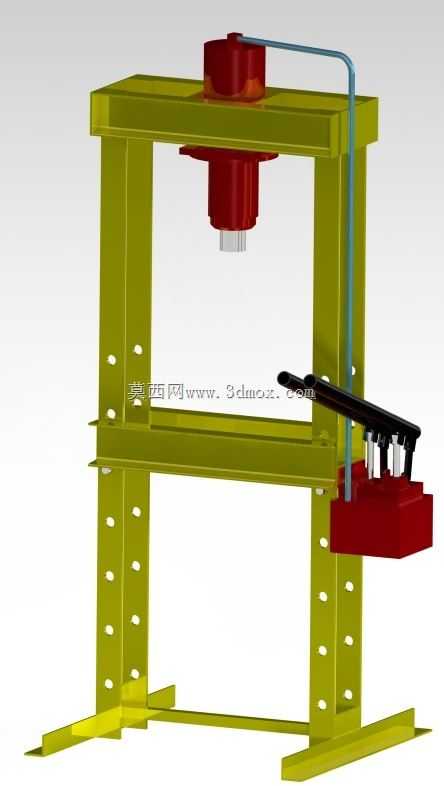

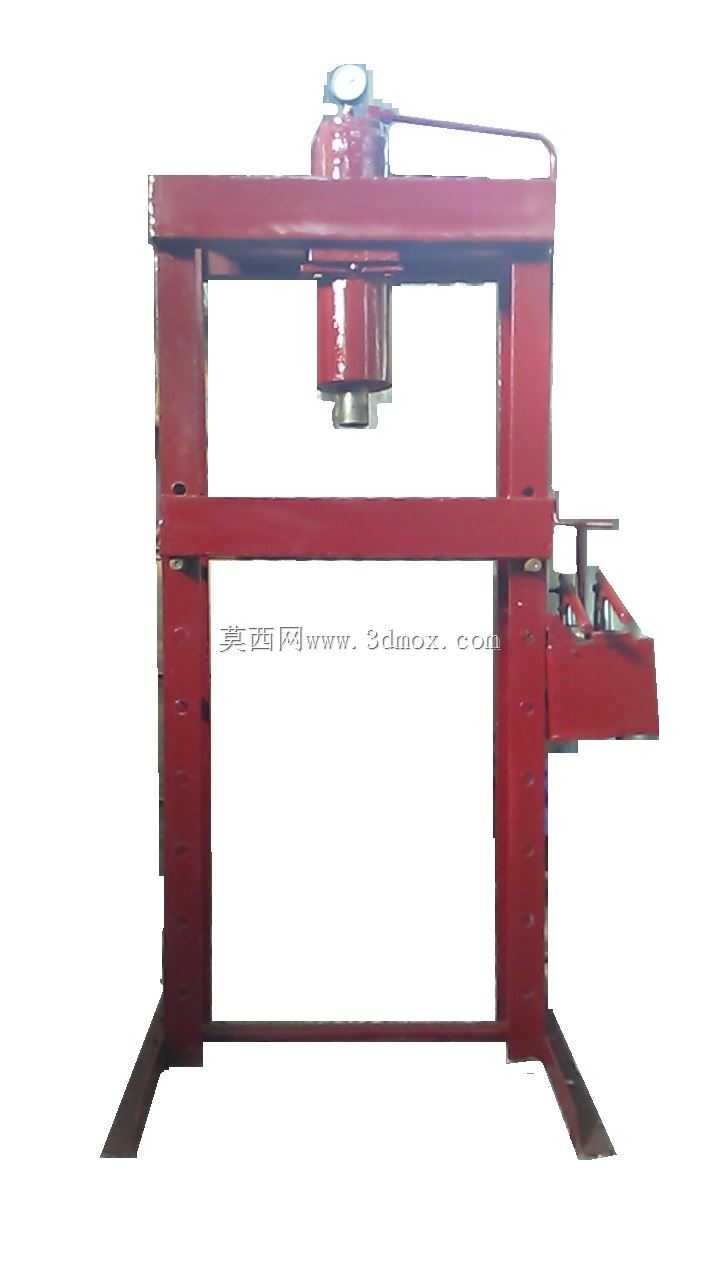

这款手动液压压力机主要面向中小型机械加工车间、汽修门店、五金修配站点等场景设计，可满足小批量零件加工、设备维修环节的压装、校直、冲压、成型作业需求，比如过盈配合件的压装拆卸、变形型材的校直校正、薄金属板材的简易冲裁、轴承衬套的压入装配等作业都可适配，无需外接动力源，在无供电的野外抢修、临时作业点位也能正常使用，适配多场景下的零散压力作业需求。设备整体采用龙门式框架结构，两侧立柱采用加厚型钢焊接成型，立柱表面等距开设多档调节孔位，可根据待加工工件的高度灵活调整中间工作台的安装位置，适配不同高度尺寸的工件加工需求，工作台面采用平整钢板加工，保证承压时的受力均匀，避免工件放置偏移带来的加工误差。顶部集成25吨额定载荷的手动液压驱动单元，配套的手动操作杠杆设置在机身侧方，操作时通过反复压动杠杆即可驱动液压柱塞向下输出压力，泄压阀集成在液压单元侧部，作业完成后扳动泄压阀即可驱动柱塞平稳复位，操作逻辑简单，无需专业培训即可快速上手，液压管路采用刚性管路沿立柱侧边排布，避免作业过程中管路被工件剐蹭破损，提升设备使用的耐用性。底座采用延伸式支撑脚设计，增大设备与地面的接触面积，承压作业时可保证机身稳定性，无需额外打膨胀螺栓固定即可放置在平整水泥地面使用，降低安装部署的成本与难度。设计过程中重点考量了手动操作的力臂配比，通过优化杠杆长度与液压泵缸径的匹配关系，降低手动压动时的操作力度，即便长时间连续作业也能降低操作人员的劳动强度；框架结构通过有限元受力校核，在满载荷工况下立柱变形量控制在合理范围内，保证长期使用的结构精度，不会因频繁承压出现框架变形、开焊等问题。设备整体外形紧凑，占地面积小，可放置在车间边角位置不占用核心生产空间，安装时仅需保证放置地面平整坚实即可，无需预留复杂的外接管线接口，移动时可通过叉车托举底座完成转场，适配多工位流动作业的使用需求。液压单元的储油腔集成在机身侧部的基座内，集成度高避免外接油箱带来的磕碰漏油问题，柱塞端部预留有通用工装安装接口，可根据不同作业需求更换压头、校直胎具、冲裁模具等配件，拓展设备的适用作业范围，满足不同工序的加工需求。
