手动弯管滚压加工设备结构设计

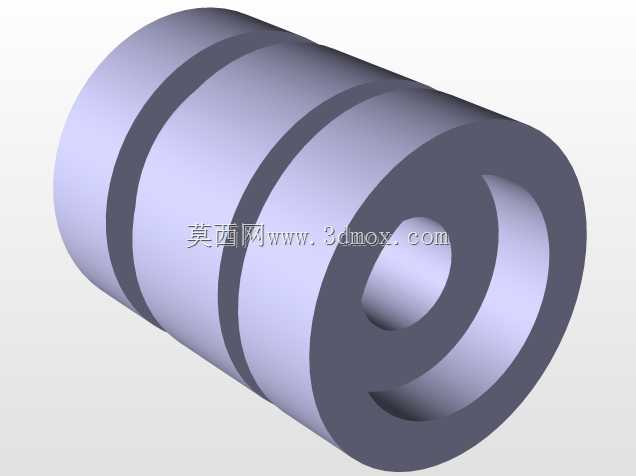

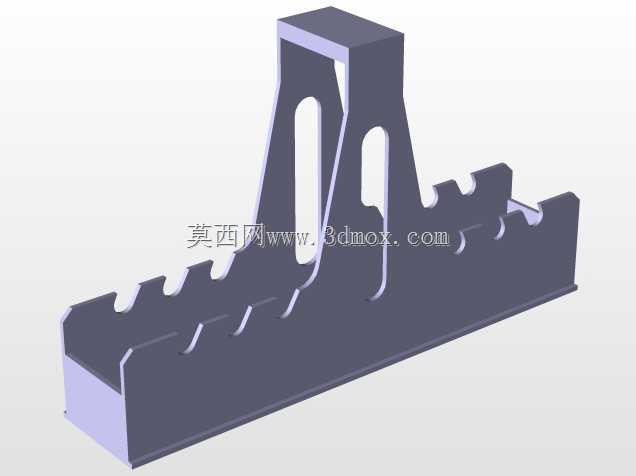

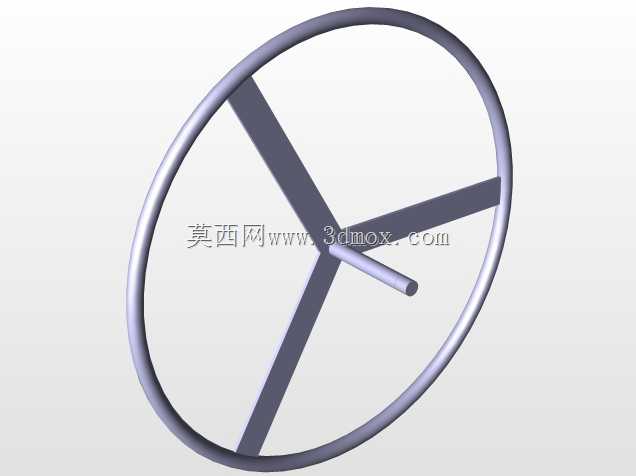

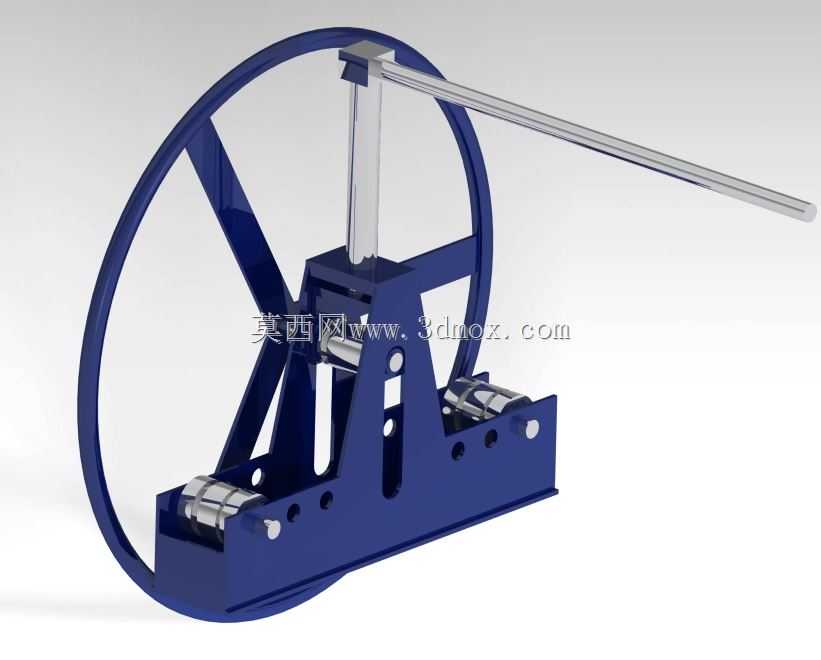

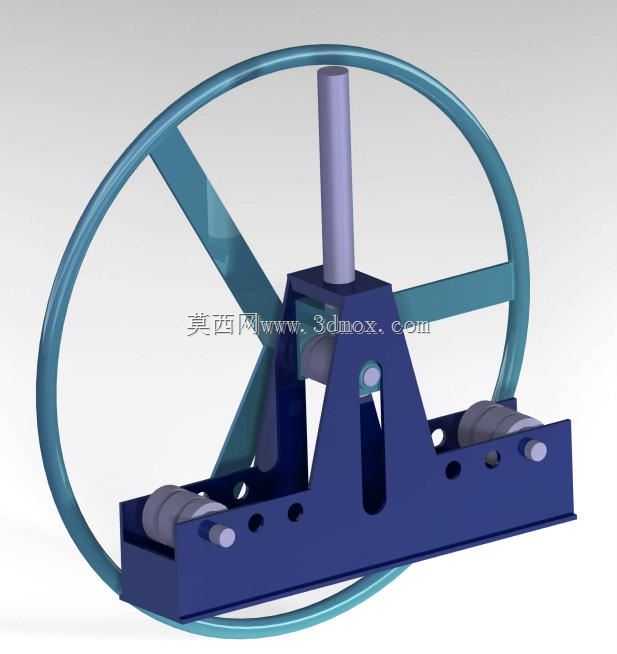

这款手动弯管滚压设备主要面向小型管材加工作业场景，适配现场零散维修、小批量管件预制、五金作坊加工等无大型动力设备配套的作业环境，可针对壁厚2mm、外径50mm的低碳钢管道完成弯曲滚压作业，无需外接电源气源即可独立操作，尤其适合户外管线铺设、小型金属构件加工、家装水电施工等场景下的管材弯制需求，能有效替代大型弯管设备在小批量作业中的冗余配置，降低小型加工场景的设备投入成本。设备整体采用卧式底座承载结构，大直径手动转轮作为动力输入部件，搭配加长操作力臂，通过杠杆原理放大操作力矩，操作人员无需施加过大的手部作用力即可驱动滚轮组完成管材进给与弯曲动作，操作门槛低，无需专业培训即可快速上手作业。设备核心的滚压弯曲模组采用多滚轮贴合设计，弯曲作业时滚轮与管材外壁呈面接触状态，可有效避免传统弯管作业中容易出现的管材凹瘪、管壁拉伤、弯曲角度不均等问题，滚压过程中管材受力均匀，成型后的弯管圆弧过渡平滑，管壁厚度变化控制在合理范围内，可满足低压流体输送管线、简易金属框架、防护栏构件的加工精度要求。设计阶段充分考虑了手动操作的人机工程特性，操作力臂长度经过反复校核，既保证足够的力矩输出降低操作强度，又避免力臂过长带来的操作空间浪费；底座预留多组安装固定孔位，可根据作业需求固定在工作台、型钢支架等不同承载面上，安装边界灵活，无需定制专用安装基座；整体结构采用框架式焊接承载结构，核心受力部位做加厚处理，在保证整体结构刚性的前提下控制设备整体重量，方便单人搬运转场，适配不同作业地点的流动加工需求。设备的滚轮模组采用可调节间距设计，可在适配管径范围内根据管材实际壁厚微调滚轮间隙，保证不同批次管材都能获得稳定的滚压弯曲效果，弯曲作业时管材沿滚轮导向槽进给，可精准控制弯曲走向，避免弯管过程中管材跑偏错位，成型后的管件无需二次校形即可直接投入装配使用，有效提升小批量管材加工的作业效率。
