螺旋弹簧在线检测分选压簧设备

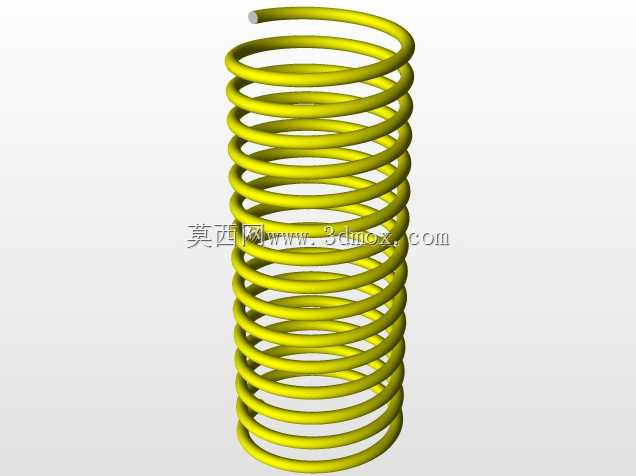

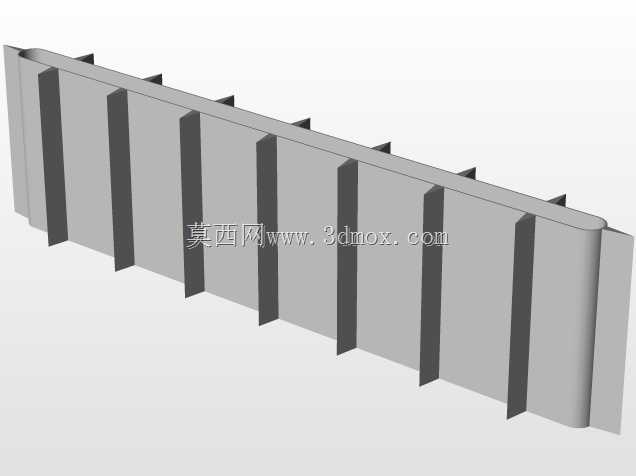

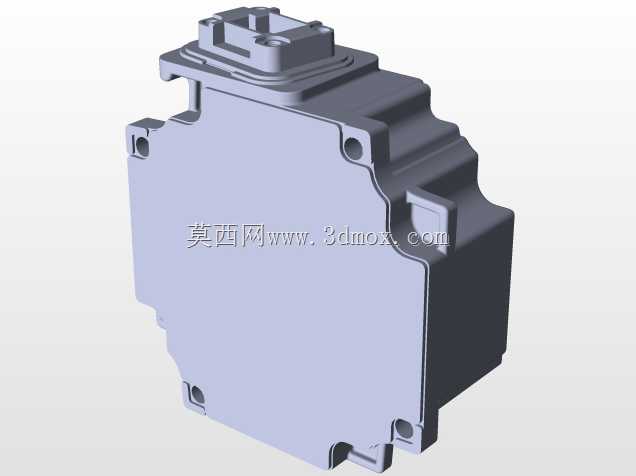

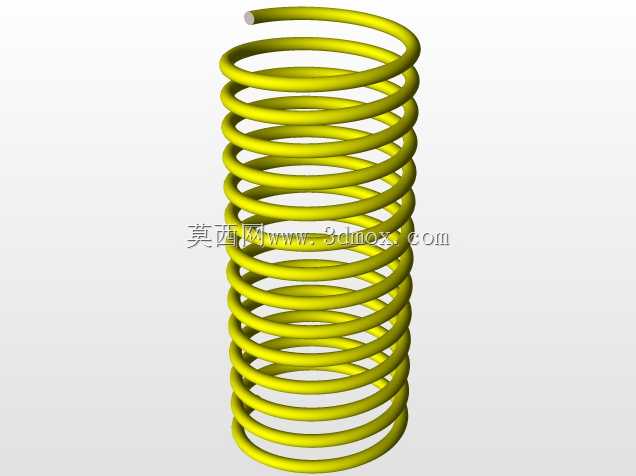

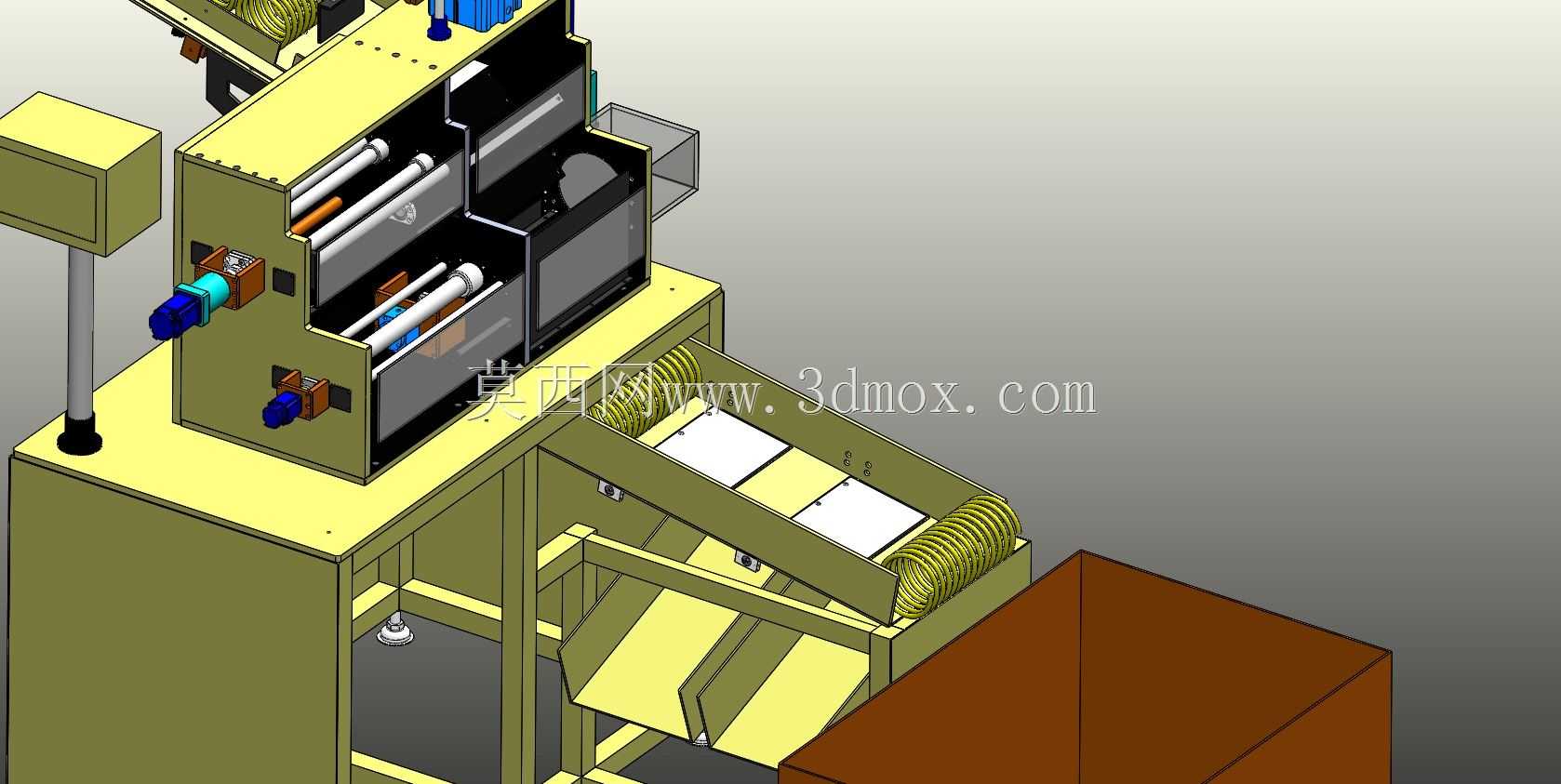

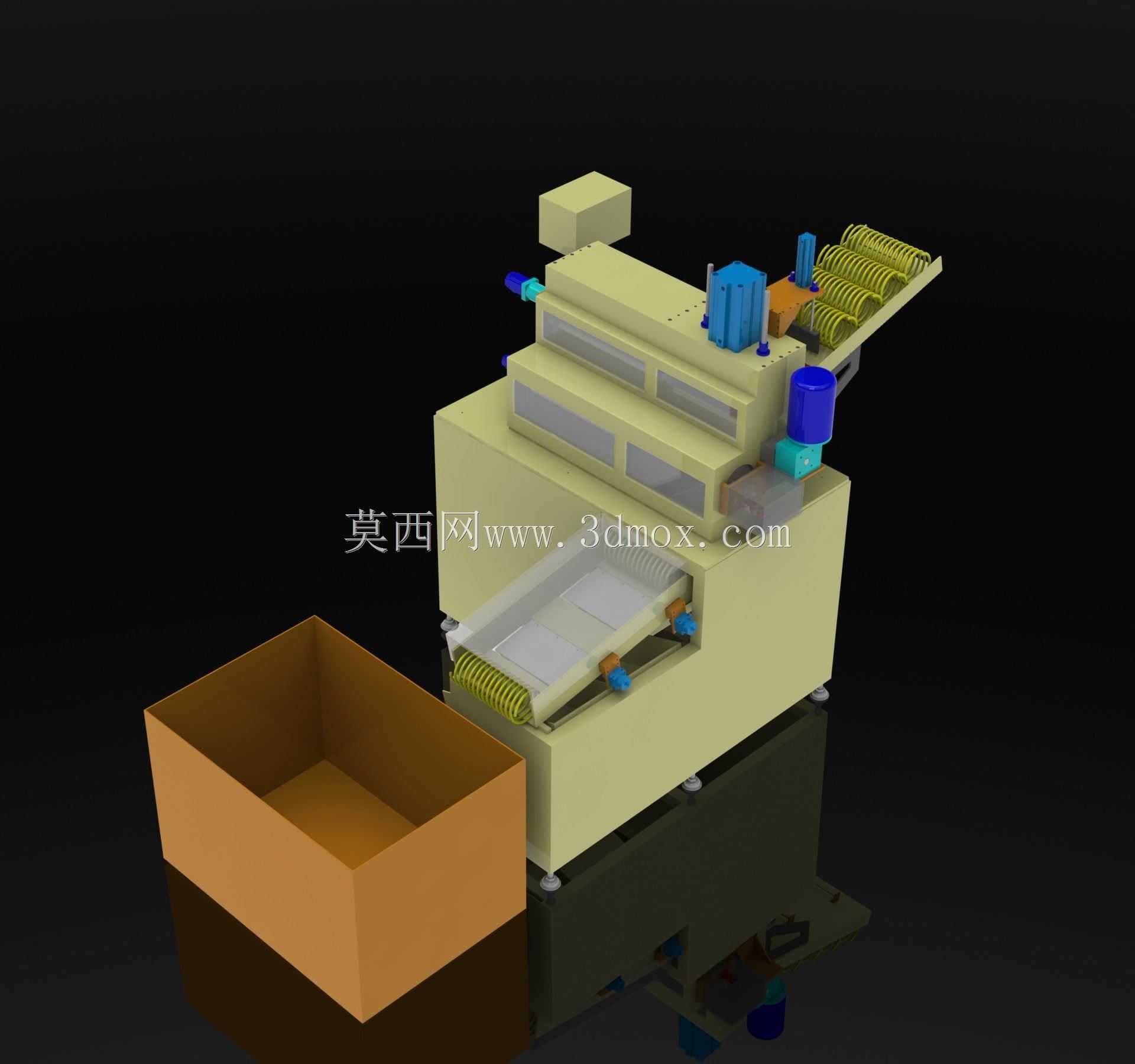

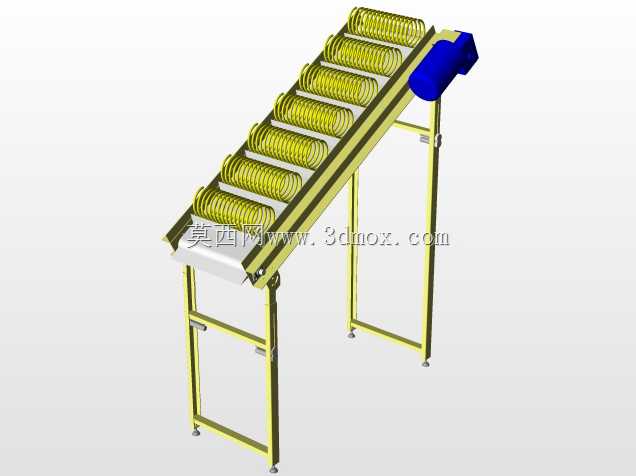

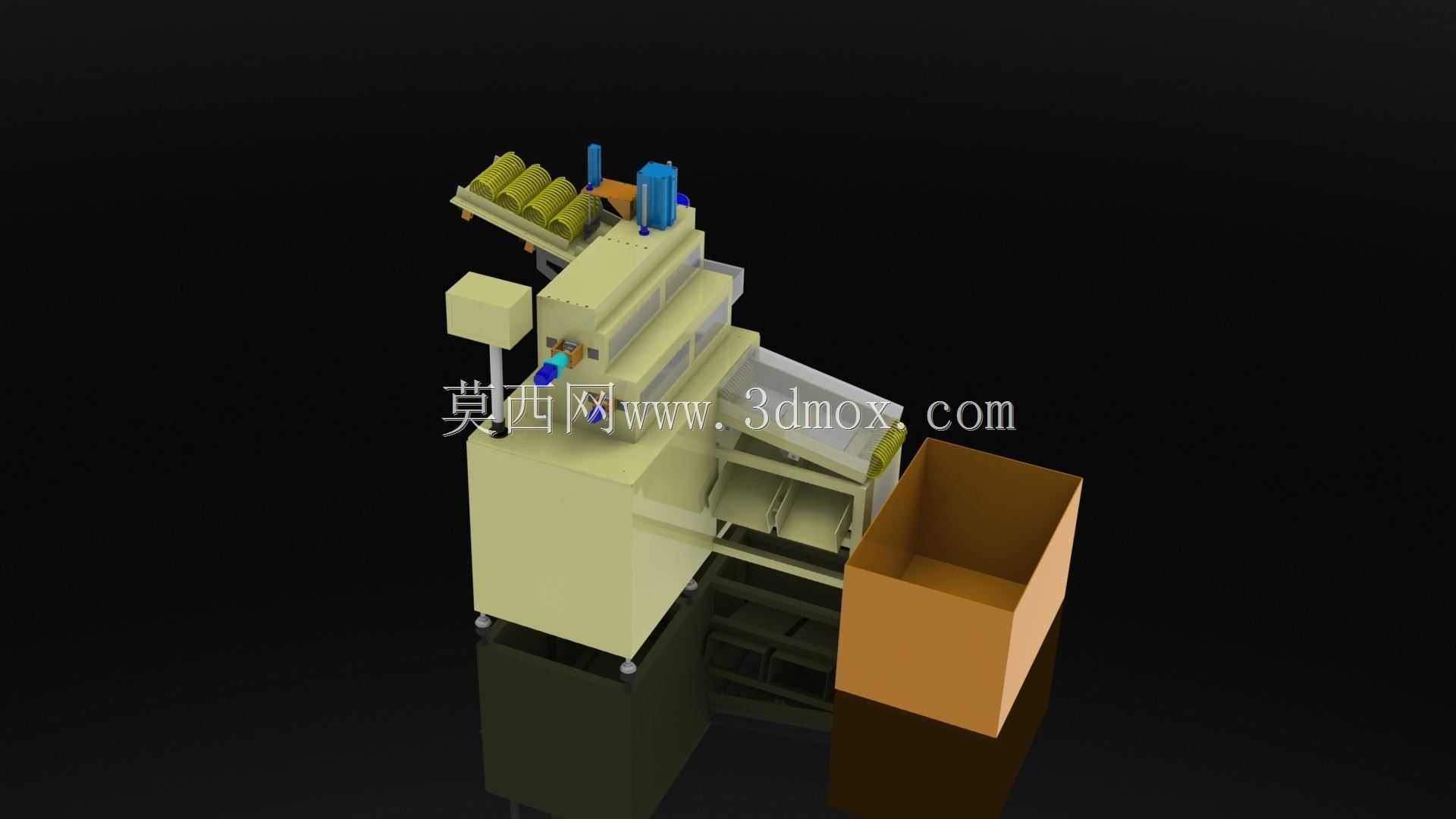

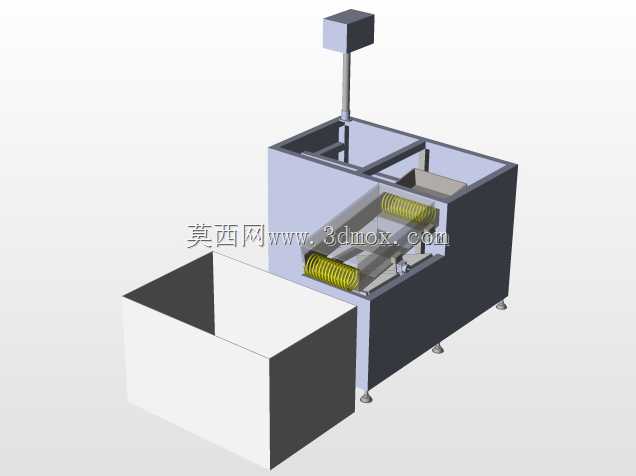

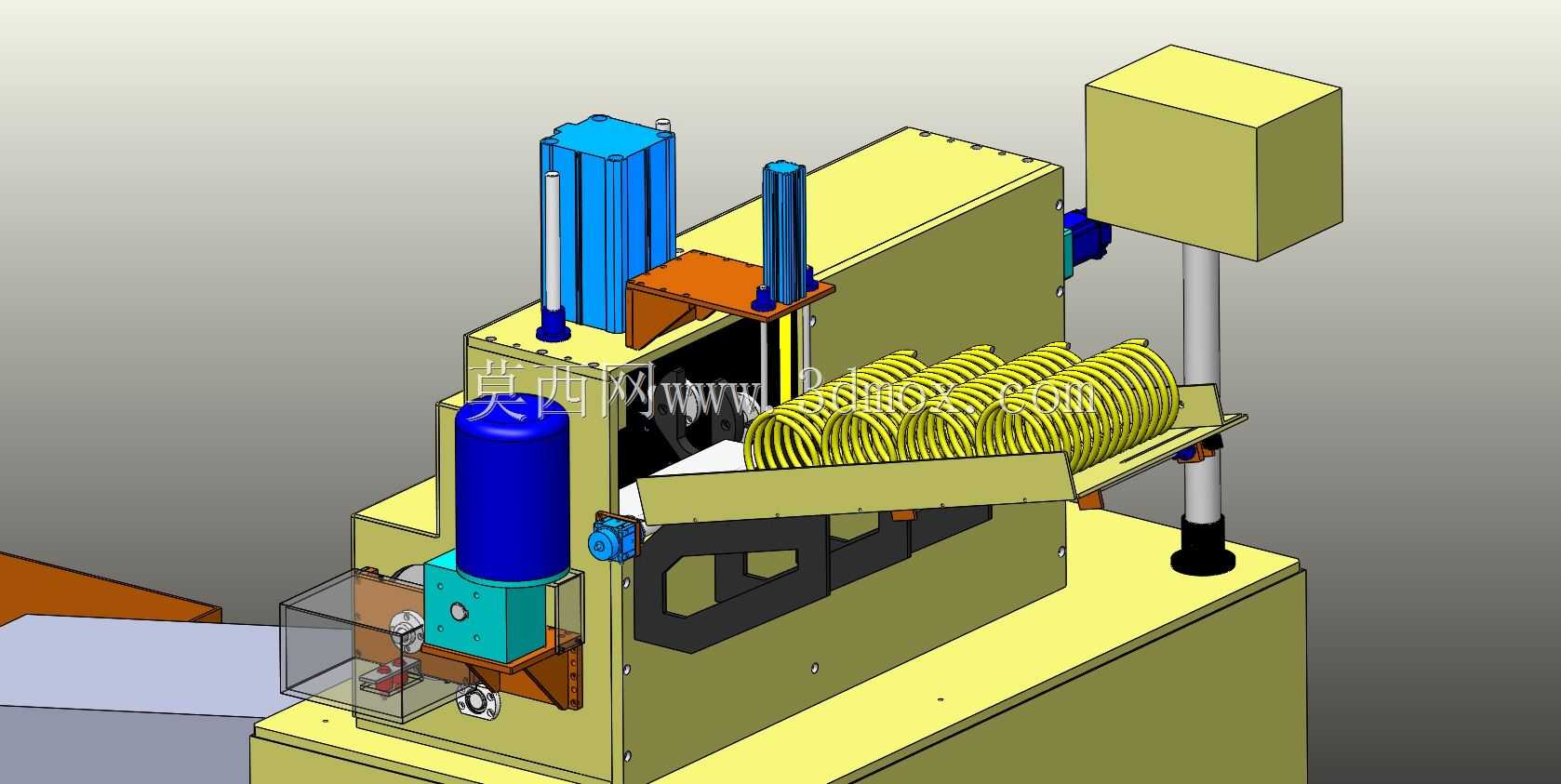

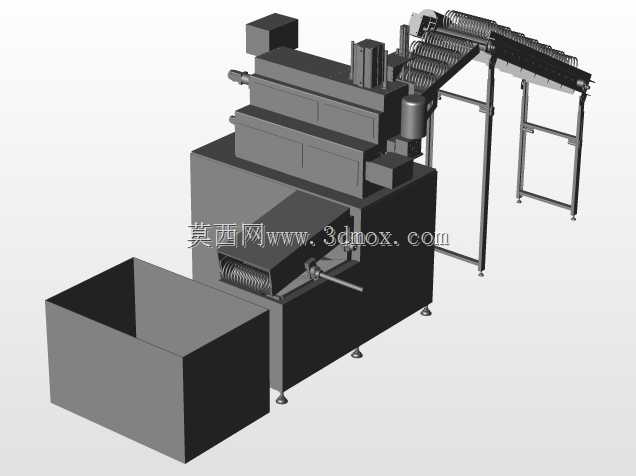

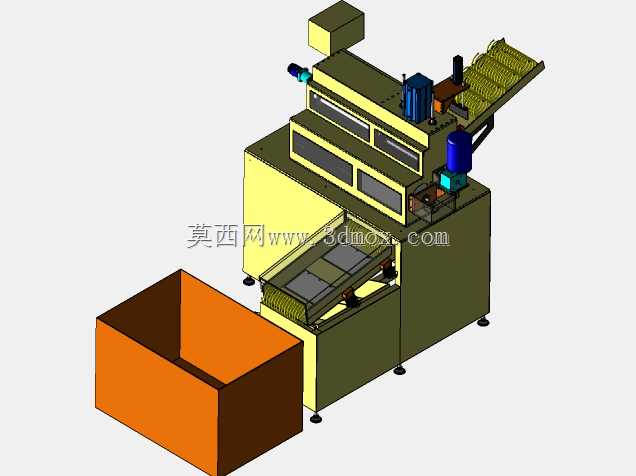

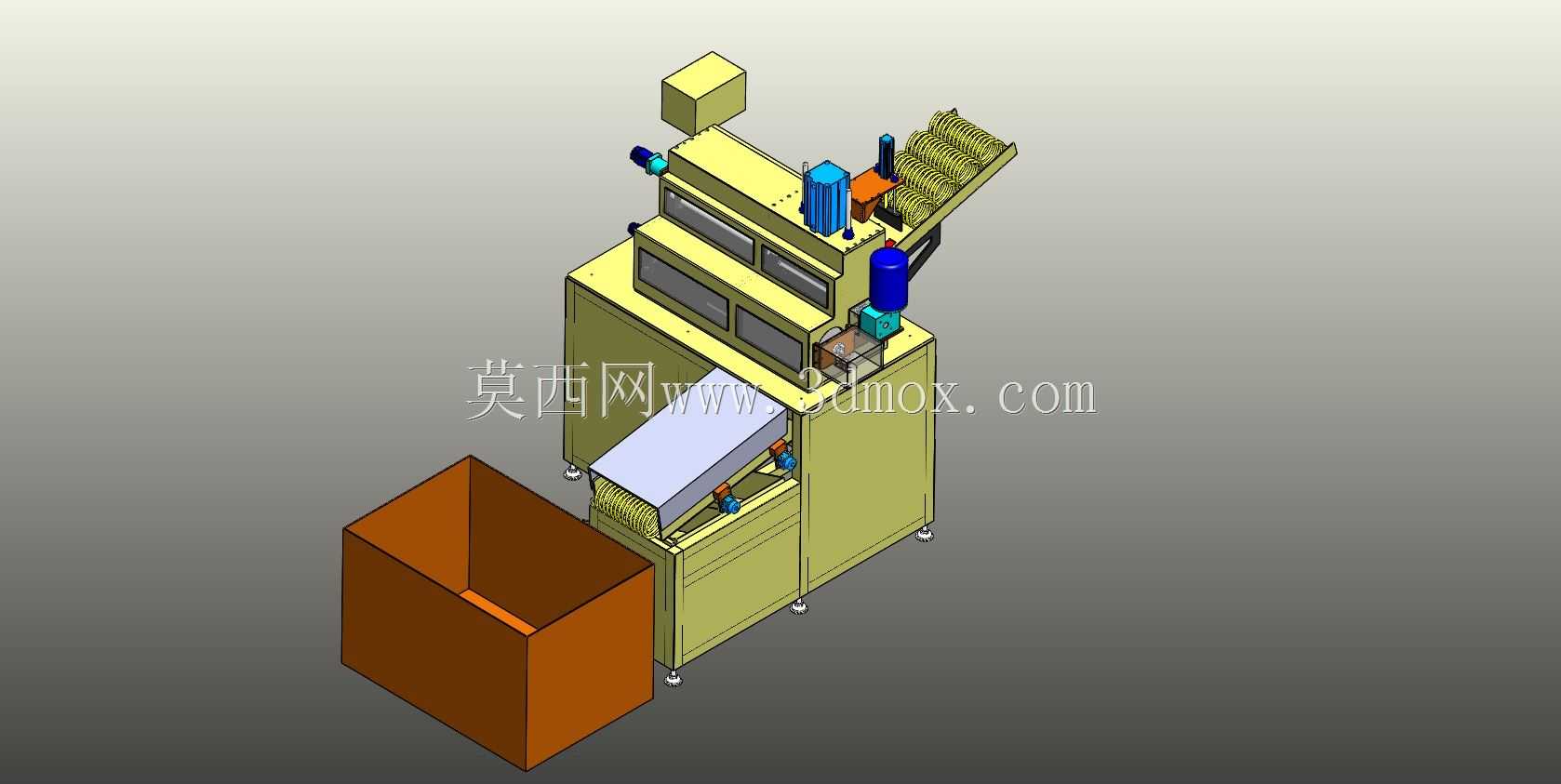

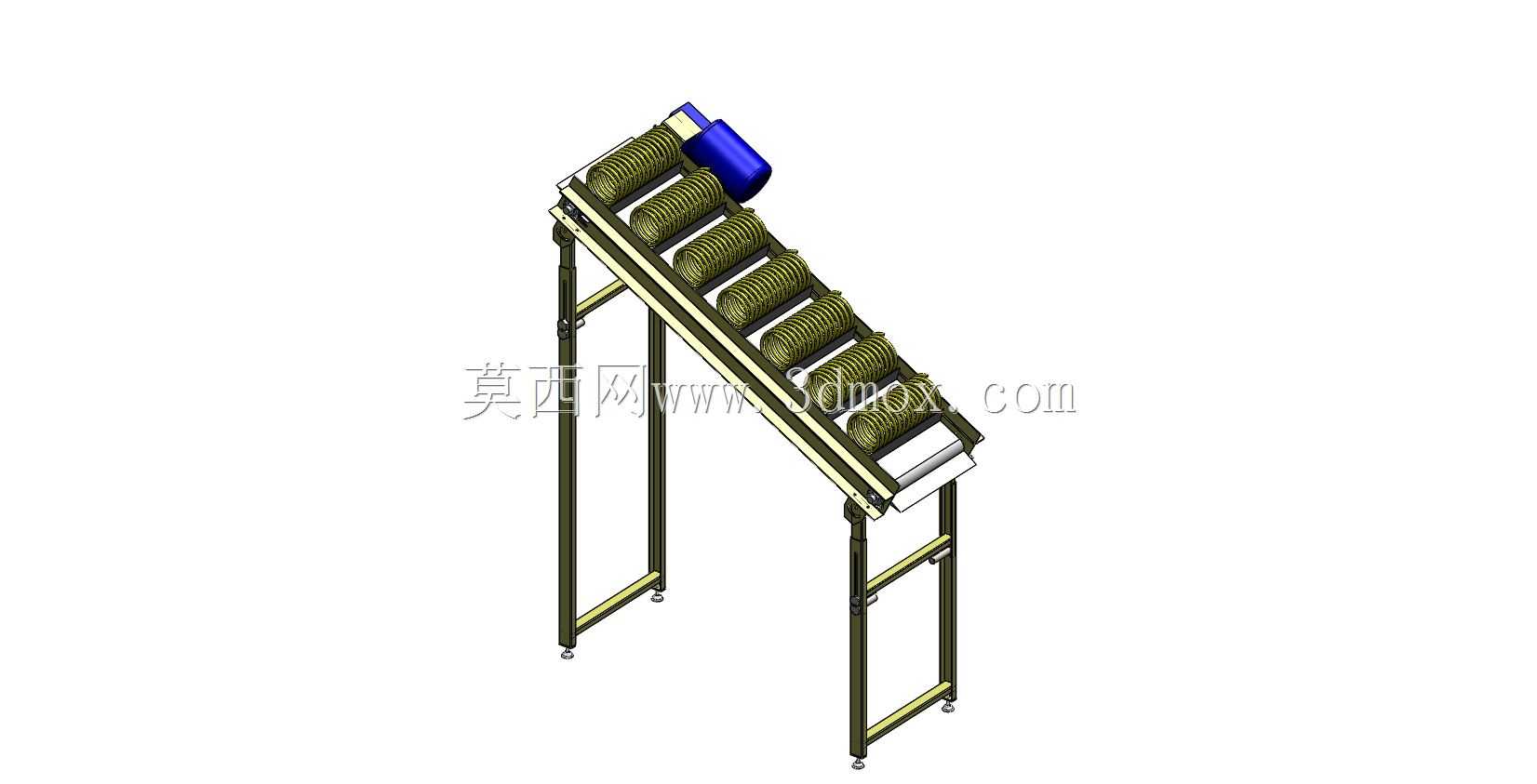

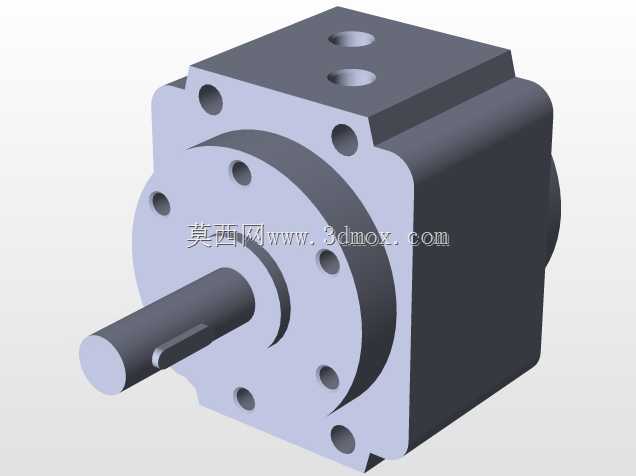

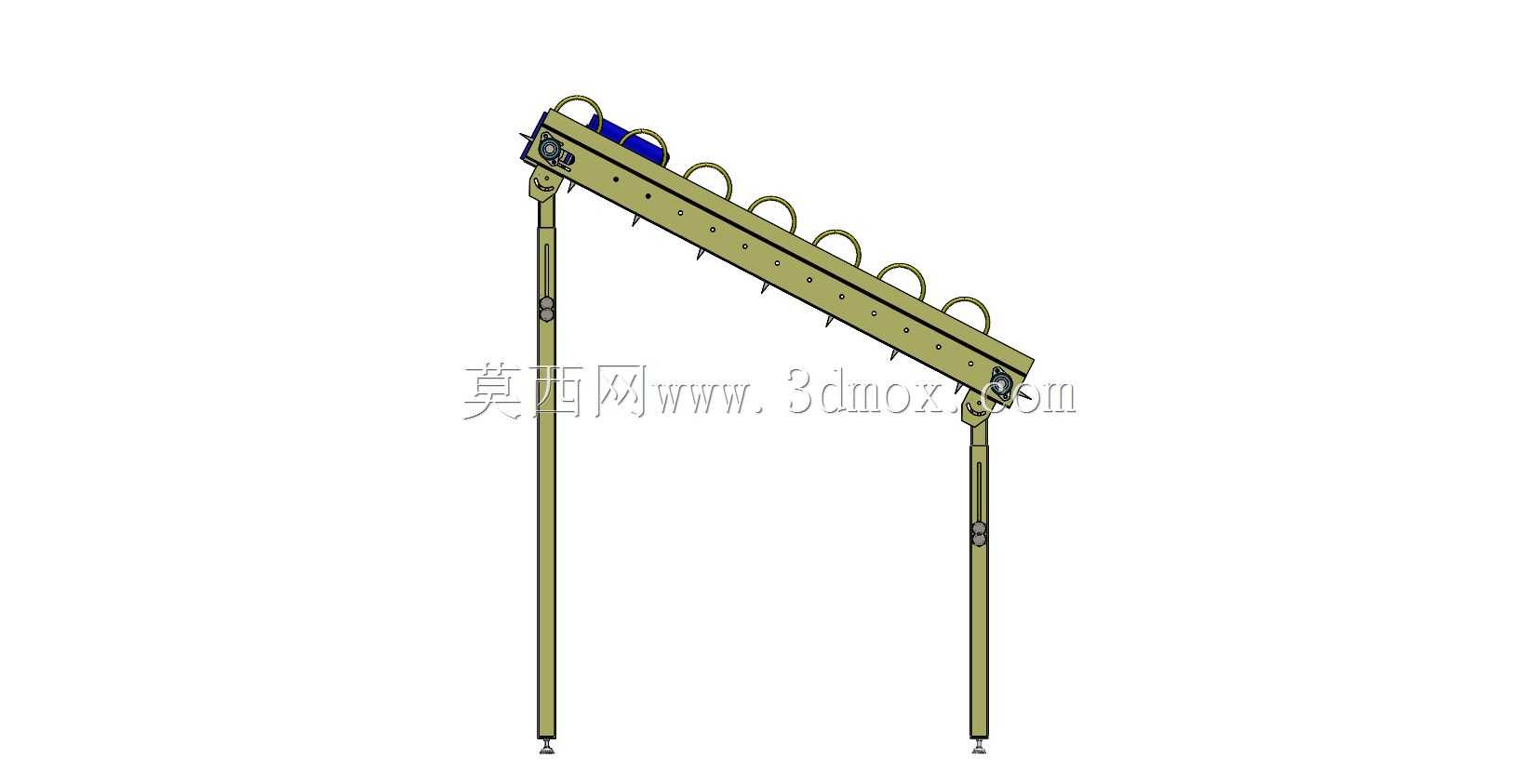

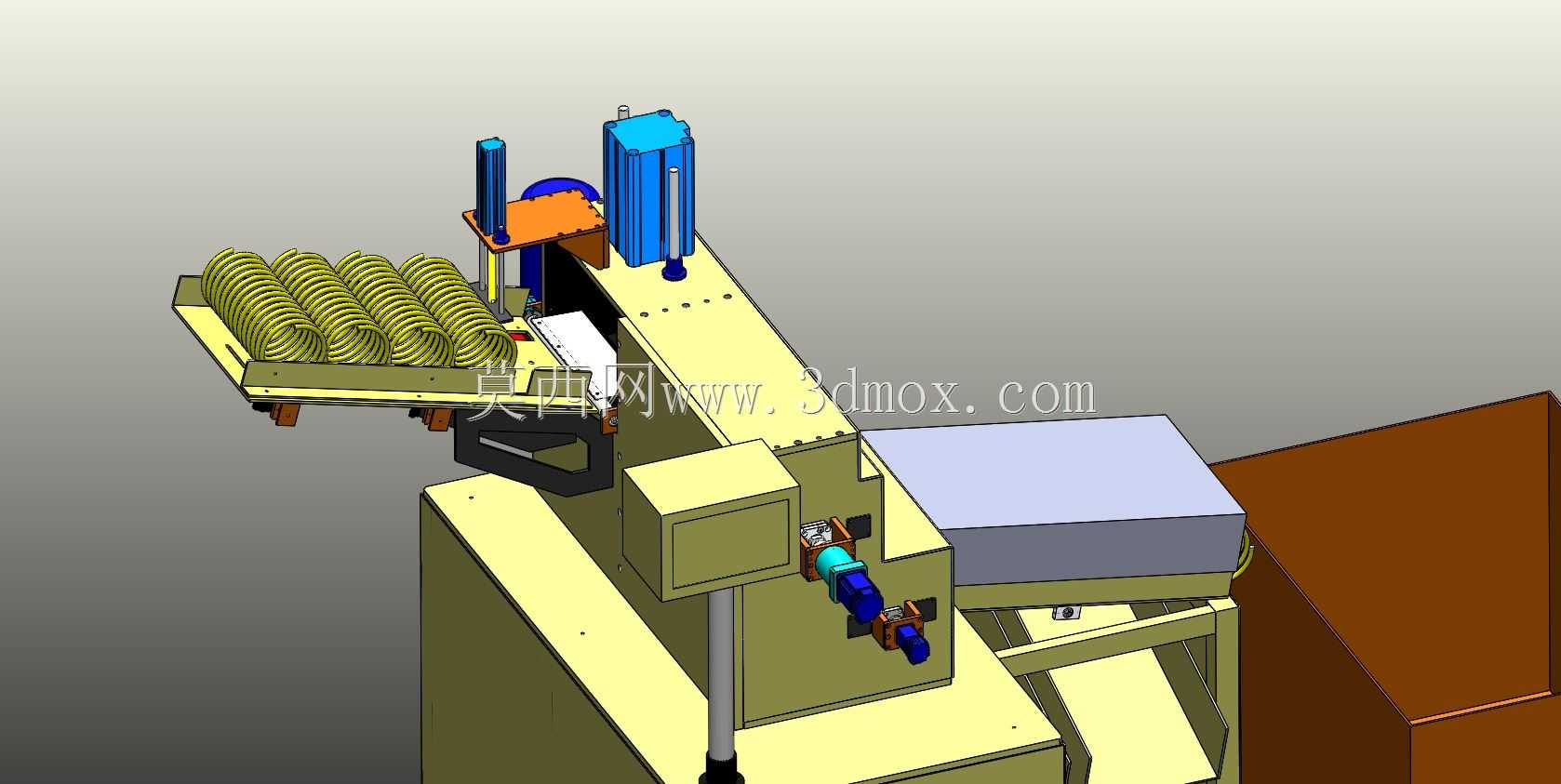

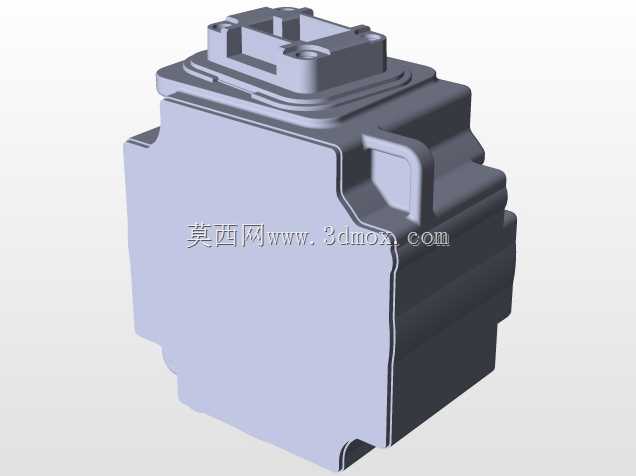

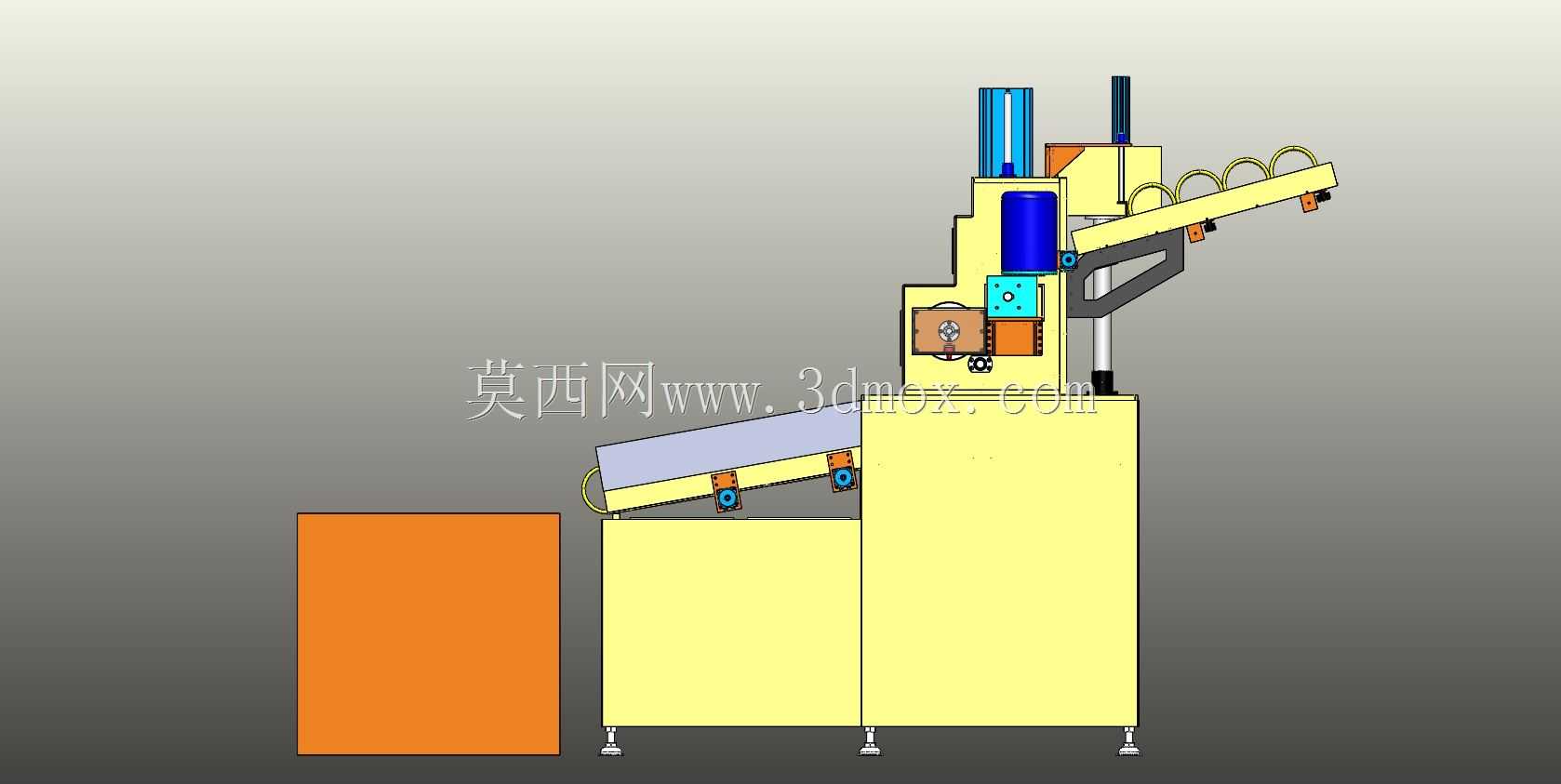

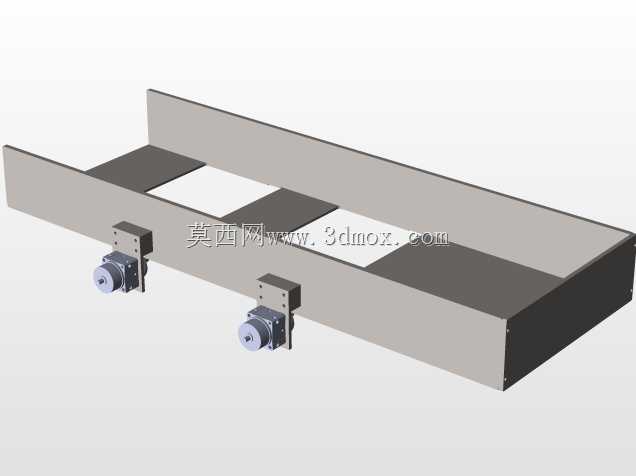

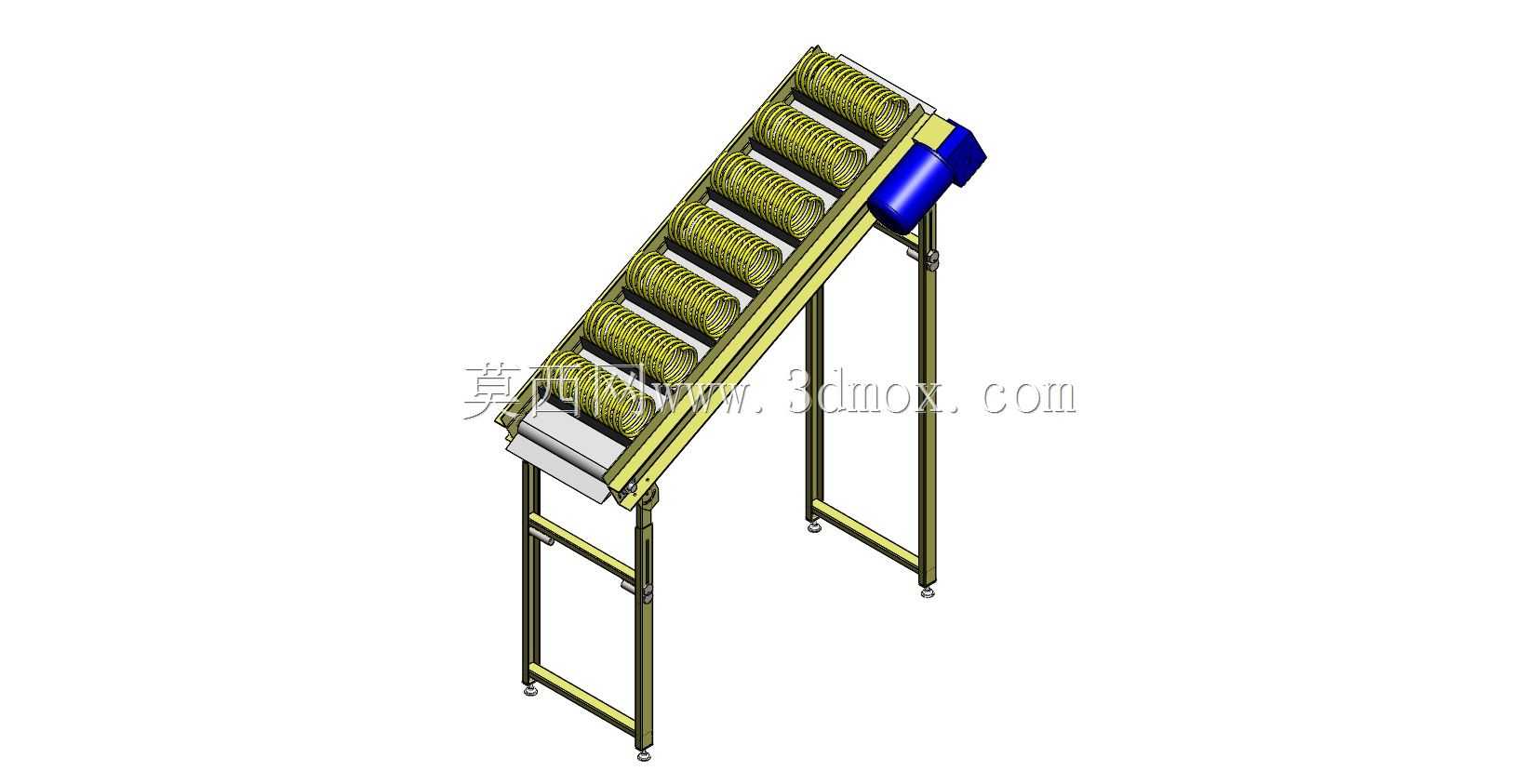

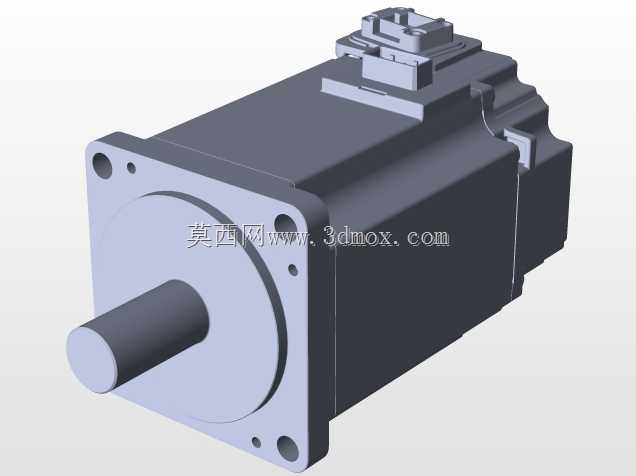

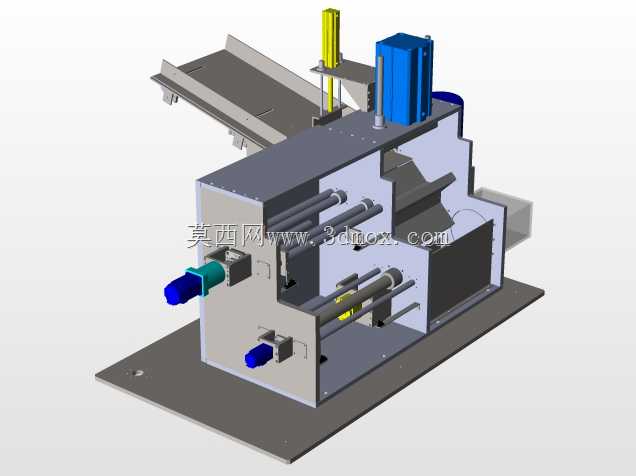

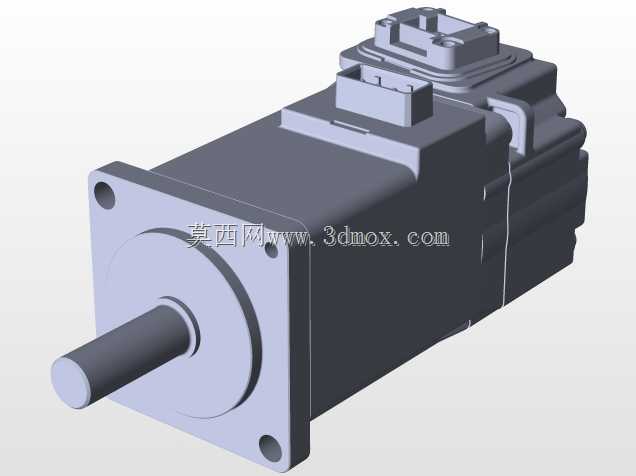

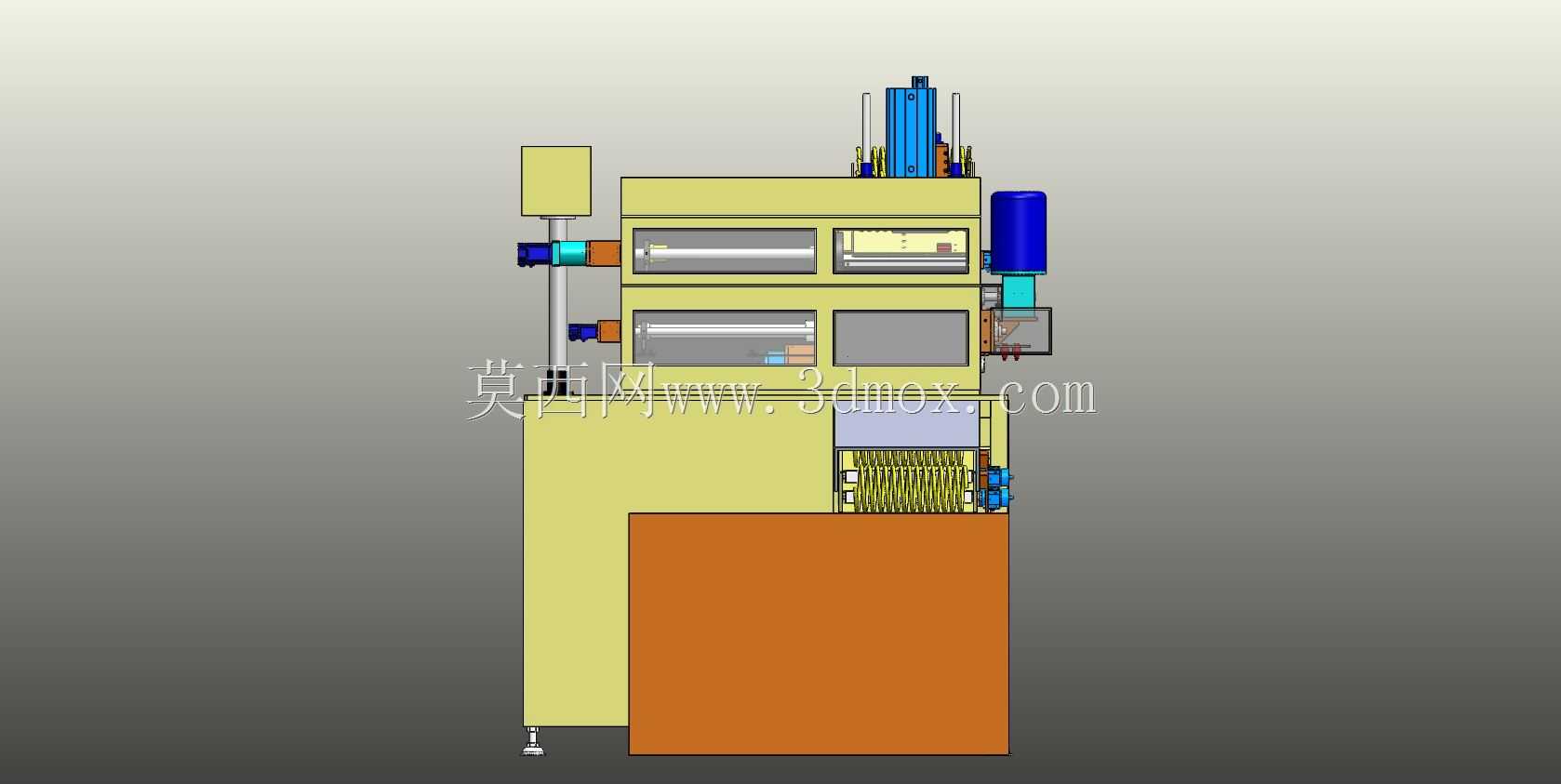

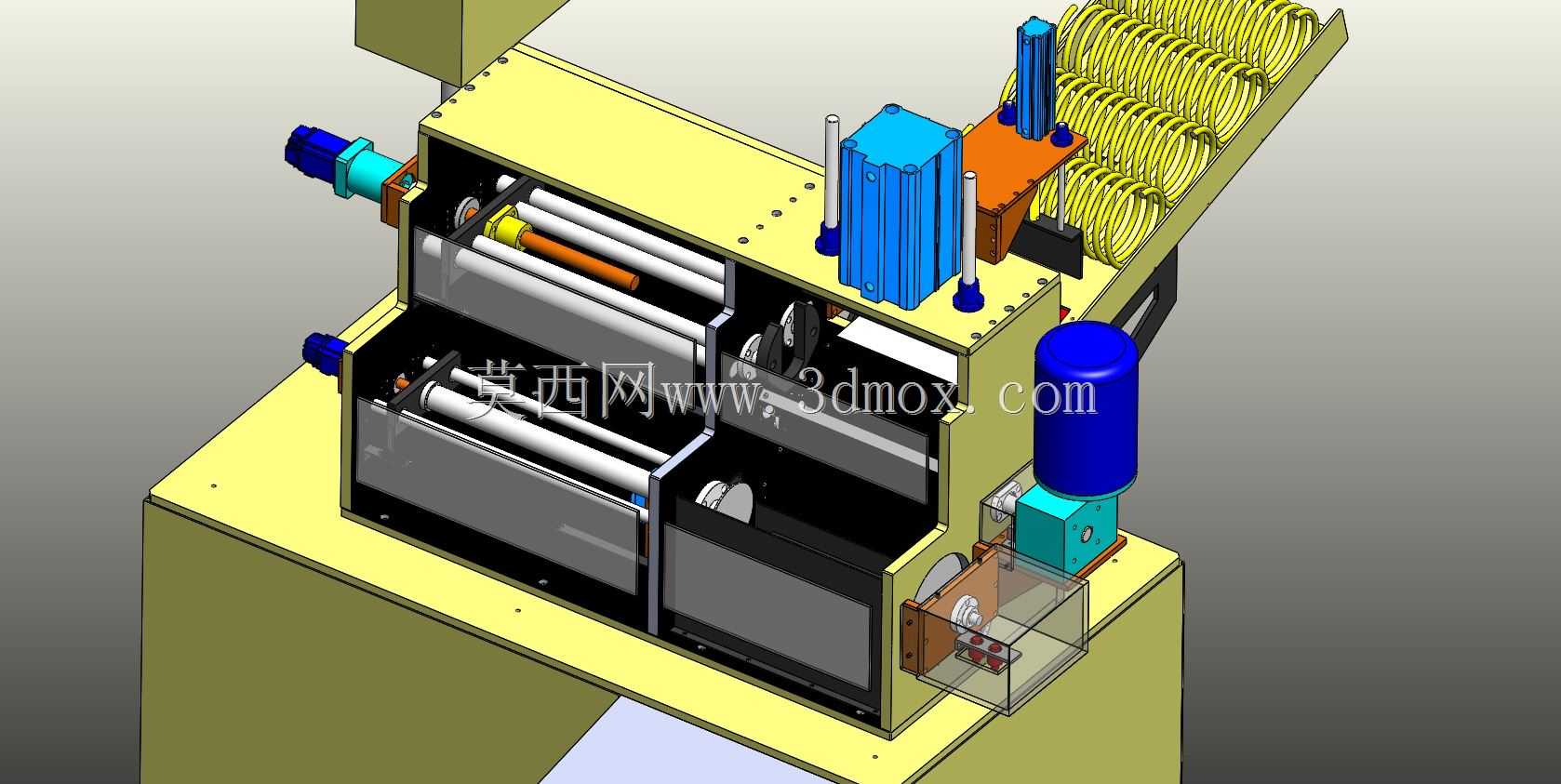

该设备主要面向弹簧制造、汽车零部件、五金弹性件生产等行业的成品质检工序，部署在螺旋弹簧生产线下游的终检环节，替代传统人工逐件按压检测的作业模式，解决人工检测效率低、判定标准不统一、不良品流出率高的痛点，适配线径0.5mm-5mm、自由长度20mm-120mm范围内的圆柱螺旋压缩弹簧全检作业，可直接对接弹簧成型机的出料端，也可作为独立工位接入现有质检流水线。设备核心用途是完成螺旋压缩弹簧的行程压力一致性检测，将不符合行程公差要求的NG品与合格OK品自动分流，避免弹力不足、长度超差的弹簧流入下游装配环节，造成后续产品装配卡滞、弹力失效、使用寿命不达标等质量问题。功能层面，设备搭载伺服电机作为压合执行动力，相比传统气缸压合具备压力、行程双参数可控的优势，可根据不同型号弹簧的检测要求，精准设定压合行程、保压时长参数，压合位置重复精度可达0.02mm；搭配PLC作为核心控制单元，对接HMI操作终端实现检测参数的快速录入、切换，不同批次弹簧换型时仅需在终端输入对应检测阈值即可完成参数切换，无需复杂的机械结构调整；检测过程中实时采集压头的位移反馈数据，与预设的合格阈值做比对，判定完成后通过末端的分流机构将NG品与OK品分别导入对应料盒，单工位检测节拍可达120件/分钟，检测效率是人工检测的6倍以上。设计思路上，整体采用倾斜式输送线结构，输送线表面设置与弹簧外径匹配的定位卡槽，弹簧从入料端放入后可随卡槽稳定输送至压合检测工位，避免输送过程中弹簧倾倒、错位；机架采用工业铝型材拼接搭建，兼顾结构强度与轻量化需求，支脚配置可调脚杯，可根据现场流水线的对接高度调整设备整体水平与安装高度，适配不同高度的生产线对接需求；压合检测工位设置透明防护挡板，避免检测过程中弹簧弹出造成安全隐患，同时预留传感器安装位，可后续拓展压力检测模块，实现行程、压力双维度检测。安装边界方面，设备整体长度约1200mm，宽度约450mm，入料端高度约1100mm，出料端高度约850mm，安装时仅需预留周边100mm的操作维护空间，接入220V民用电源与0.5-0.7MPa压缩空气即可运行，无需复杂的地基固定，可灵活移动调整工位位置。
