JeepCJ越野车尾灯外观结构三维设计

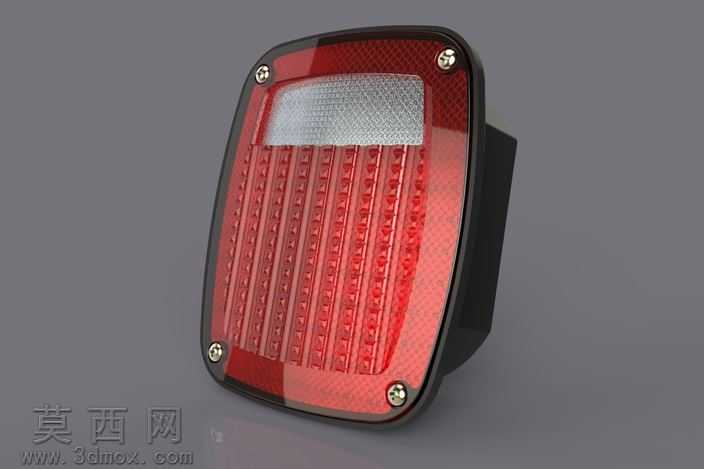

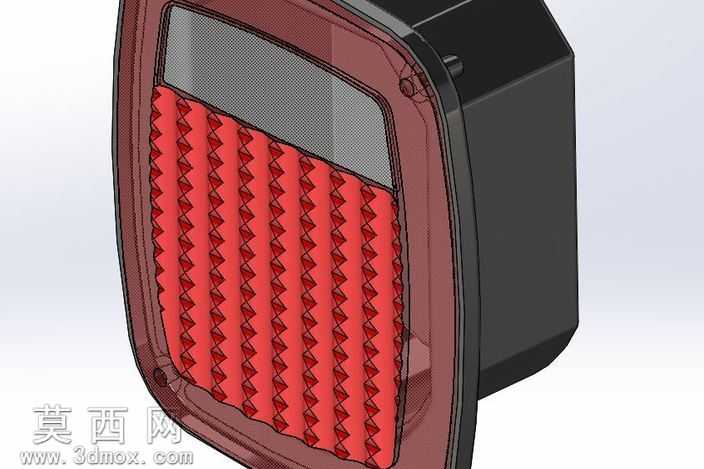

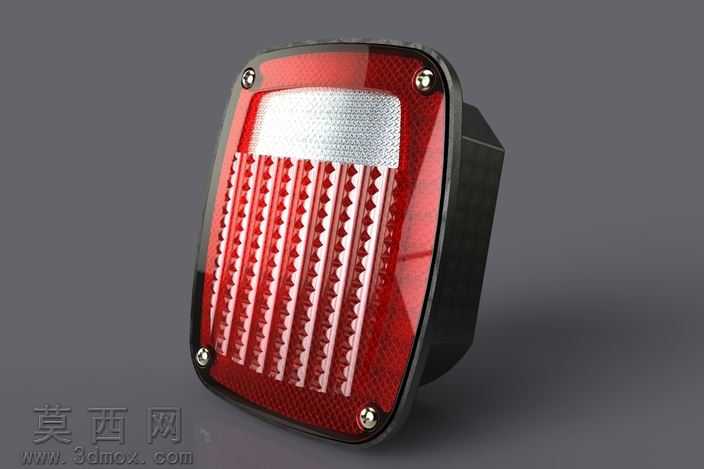

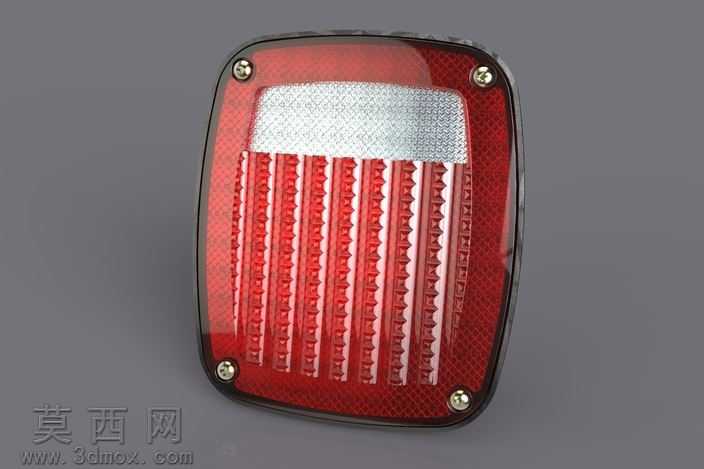

本作品为JeepCJ车型配套的尾部灯具三维设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先基于实车装配尺寸确定尾灯整体外轮廓，整体采用带圆角的类矩形造型，适配JeepCJ车型尾部外挂式安装的布局需求。建模过程中首先构建灯体底座的安装结构，预留与车身保险杠、尾部钣金匹配的安装位，四个角点设置金属固定螺丝的装配孔位，精准还原螺丝的六角头部造型与沉台结构，保证安装结构的可装配性。灯罩部分采用分层结构设计，上部区域为倒车灯透光区，做磨砂质感的透光面处理，下部区域为刹车与示宽灯的红色透光区，表面设计竖向的棱镜式散光棱纹，通过建模时的阵列特征完成等距棱条的构建，棱条边缘做微小圆角处理，模拟真实灯具的光线扩散结构，灯罩边缘做包边结构，与黑色灯壳底座形成卡扣式装配的配合结构。材质渲染阶段，红色灯罩部分采用半透明红色PC材质参数，调整折射与透光率参数，模拟车用灯罩的透光效果，上部白色透光区采用半透明磨砂PMMA材质，还原倒车灯罩的漫反射透光特性，灯壳底座采用哑光黑色工程塑料材质，固定螺丝采用抛光金属材质，通过环境光与补光的调整，渲染出真实的产品展示效果，清晰呈现灯罩表面的纹理细节、金属螺丝的光泽感以及黑色底座的磨砂质感。设计过程中充分考虑该款尾灯的改装适配属性，预留自定义保险杠项目的装配调整空间，结构上区分司机侧与乘客侧的尾灯配置差异，保证模型可直接用于车辆改装的装配验证、灯具开模前的结构校核，也可用于汽车维修配件的三维展示、整车装配场景的可视化搭建，模型的所有特征均保留可编辑参数，方便后续根据不同年款JeepCJ车型的尾部尺寸做适配调整，棱纹结构的参数可根据灯光配光要求做快速修改，安装孔位的间距也可根据不同改装保险杠的安装需求做参数化调整，整体模型结构完整，装配关系清晰，无破面与重叠特征，可直接导出多种通用格式用于不同场景的使用需求。
