JeepCJ汽车尾板外观结构三维设计

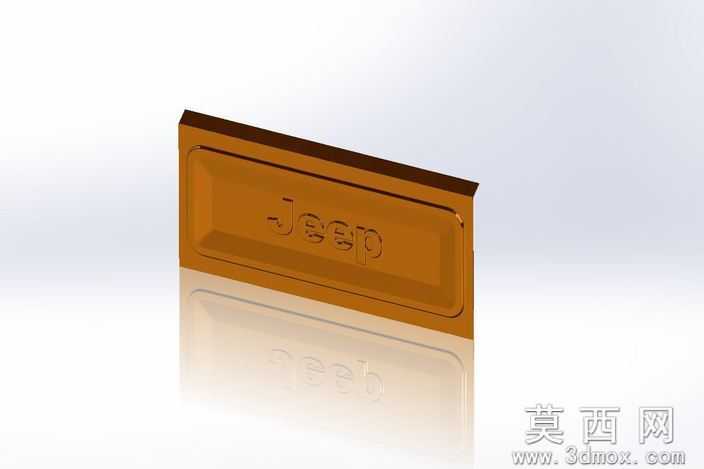

本作品为JeepCJ车型配套尾板的三维设计成果，建模阶段以实车尾部装配尺寸为基准，先通过草图绘制勾勒尾板整体外轮廓，精准匹配车尾安装位的长宽参数与边缘弧度，保证部件装车后与周边车身覆盖件的缝隙均匀度符合整车装配公差要求。建模过程中对尾板表面的Jeep品牌浮雕标识做了精细化处理，先绘制标识的平面轮廓曲线，通过凸台拉伸命令做出浮雕的基础凸起结构，再对标识边缘做圆角过渡处理，还原实车尾板标识的立体触感与视觉效果，避免尖锐棱角带来的加工毛刺问题。尾板主体采用薄壳结构设计，在保证结构强度的前提下控制部件整体重量，背部设置有对应车身安装点的加强筋结构，通过合理的筋位排布分散车辆行驶过程中尾板承受的振动载荷，降低部件长期使用后的变形概率。材质渲染阶段选用汽车常用的工程塑料与金属漆面两种材质效果做展示，金属漆面版本模拟了车身同色烤漆的质感，调整材质的反射率与粗糙度参数，还原漆面在自然光下的柔和反光效果；工程塑料版本则还原了哑光磨砂的材质触感，适配不同配置车型的尾板材质需求。设计过程中充分考虑尾板的冲压加工工艺性，对所有弯折位置做了符合冲压折弯半径要求的圆角处理，避免冲压成型时出现板材开裂的问题，同时对尾板边缘做了翻边结构设计，既提升部件整体结构刚度，也能消除边缘锐边带来的装配安全隐患。整体模型完成后通过装配干涉检查，确认尾板与车身尾部安装位、周边尾灯、后保险杠等部件无装配冲突，可直接用于后续的工程出图、样件试制以及整车装配模拟环节，模型的细节还原度高，结构参数符合量产部件的设计规范，能够为同类型越野车尾部覆盖件的设计提供参考。
