JeepCJ车型定制仪表划线板结构设计

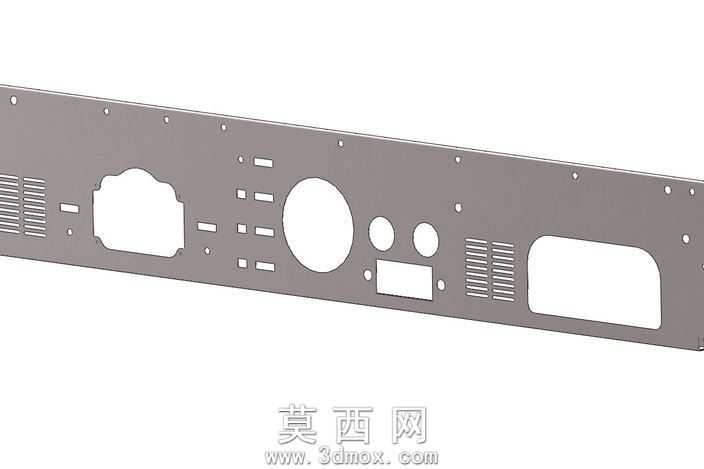

本作品为JeepCJ车型定制开发的仪表台划线板三维建模成果，建模阶段以实车改装的适配需求为核心基准，首先通过逆向测绘获取老款JeepCJ仪表台安装位的基准孔位坐标、安装面弧度公差、周边干涉边界数据，在SolidWorks软件中搭建参数化建模框架，以钣金模块为核心开展结构设计。建模过程中首先绘制划线板的整体外轮廓草图，严格匹配原车仪表台的安装跨度与边缘贴合弧度，保证安装后与周边内饰件的缝隙均匀度控制在0.5mm公差范围内；随后根据改装所需搭载的仪表、开关、控制模块的安装尺寸，逐一排布不同规格的开孔：大尺寸圆形开孔适配主仪表安装，异形轮廓开孔匹配特殊功能控制模块的嵌入需求，多组小型矩形、圆形开孔对应功能拨杆、指示灯、控制按钮的安装位，两侧的格栅状开槽结构为内置散热模块预留通风通道，边缘均匀排布的安装定位孔严格对齐原车的安装螺柱位置，避免后期改装时出现二次打孔破坏原车结构的问题。材质设定阶段为模型赋予磨砂金属钣金材质，还原钢制划线板的哑光金属质感，调整材质的粗糙度、反射率参数模拟真实钣金冲压后的表面纹理，对开孔边缘做冲压圆角处理，还原真实钣金加工的工艺特征，避免尖锐边角带来的安全隐患。结构设计上充分考虑老车改装的实用性需求，所有开孔位置均经过实车布局模拟，确保安装后各类仪表、开关的操作便利性与可视性，板件厚度设定为2mm冷轧钢板标准厚度，兼顾结构强度与轻量化需求，通过软件的干涉检查功能验证板件与原车仪表台骨架、线路、周边内饰件的装配间隙，排除安装干涉问题。渲染阶段采用正交视角展示板件的整体结构与开孔布局，通过柔和的环境光突出板件的轮廓细节与开孔位置关系，清晰呈现各功能区域的排布逻辑，整体设计完全围绕老吉普自定义改装的短划线布局需求开展，既保留了经典车型的复古内饰风格，又能满足改装后新增功能部件的安装需求，为JeepCJ车型的内饰改装提供了精准的三维结构参考，可直接导出为加工图纸用于钣金冲压生产，大幅降低改装件的试制成本与安装调试周期。
