步进驱动木工软材数控雕刻加工设备

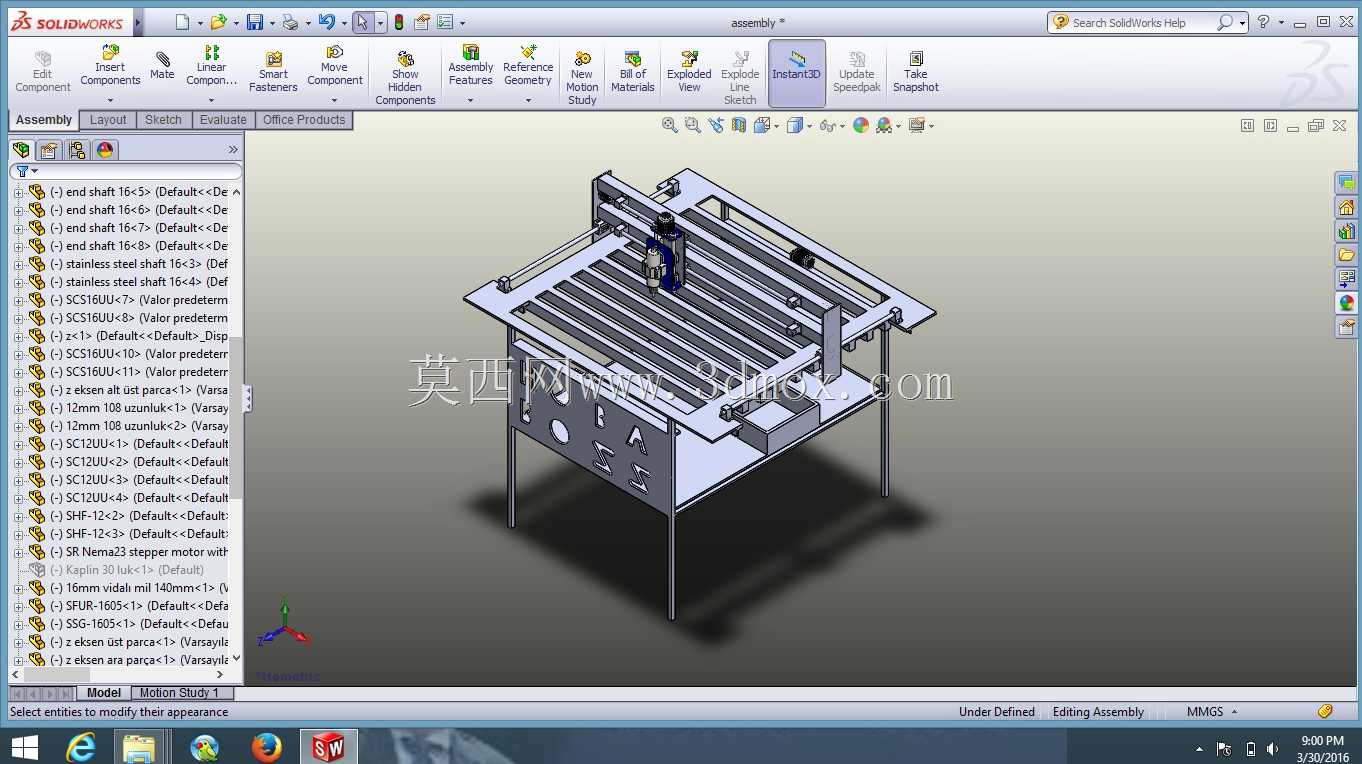

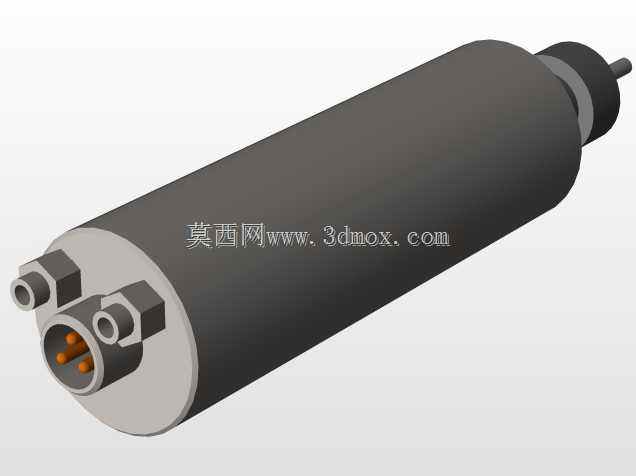

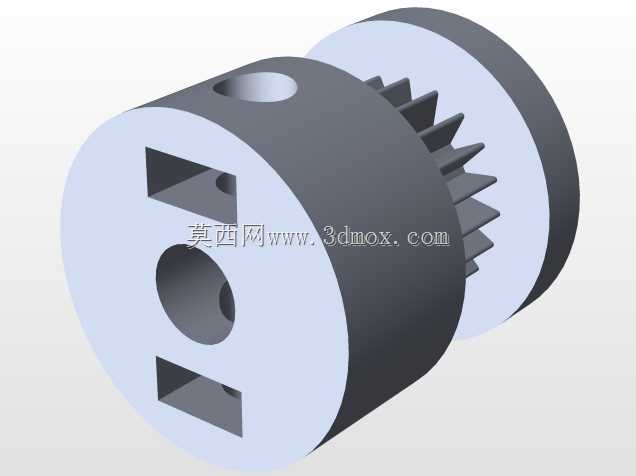

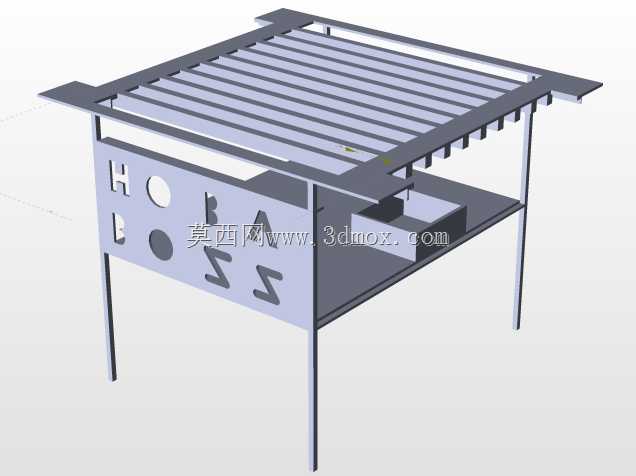

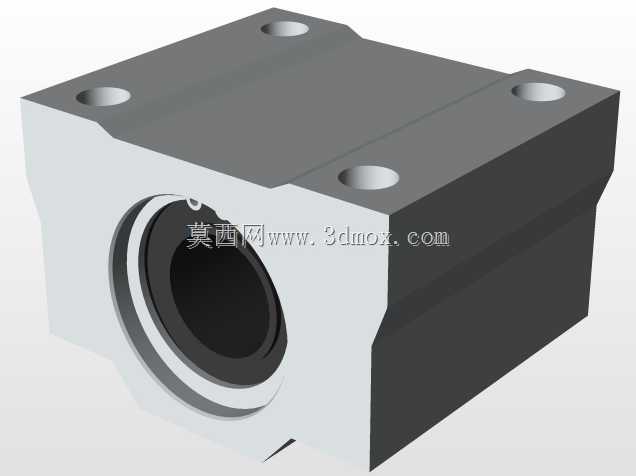

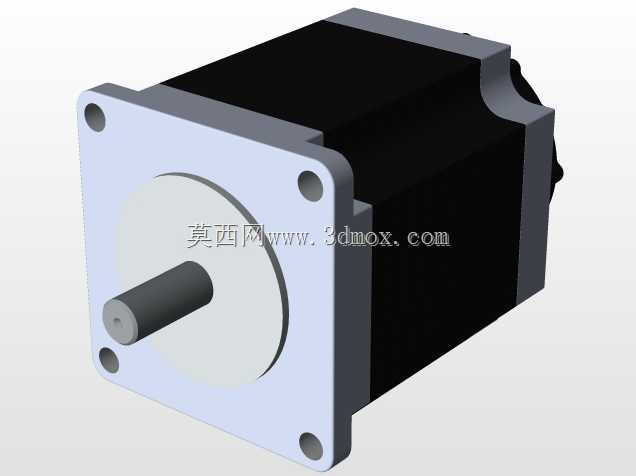

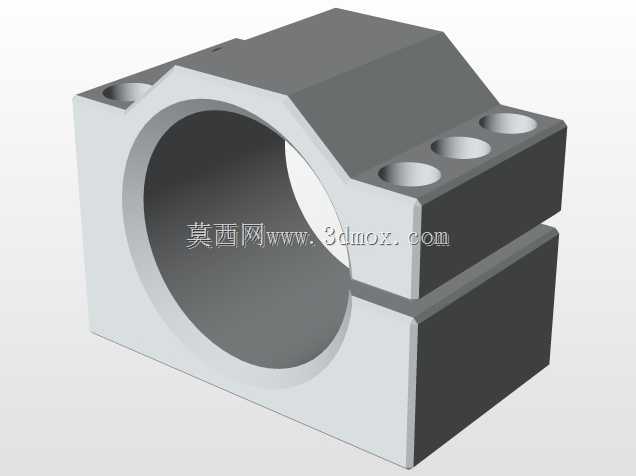

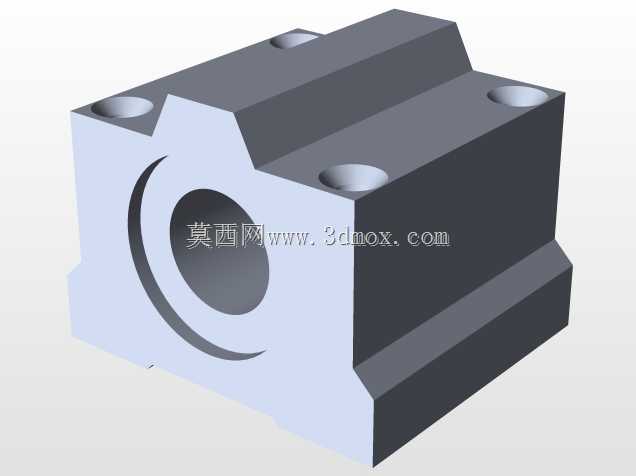

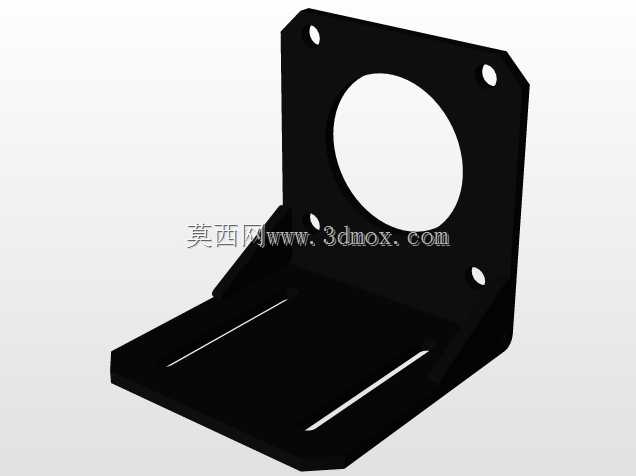

这款数控加工设备主要面向小型木工工坊、手工文创工作室、教学实训场景的软质材料加工需求，可适配实木板材、密度板、亚克力、PVC、软铝等多种易切削材质，能够完成平面雕刻、轮廓切割、开槽打孔、简单浮雕等常见加工工序，填补了小型加工场景下大型工业机床占地过大、操作门槛高，手工加工精度不足、效率低下的市场空白。设备整体采用台式龙门架构设计，底部为四根立式支撑腿搭配方形加工台面，台面预留多道平行T型槽，可快速搭配压块、夹具固定不同尺寸的待加工工件，支撑腿高度经过人体工学优化，操作人员站立操作时无需过度弯腰，适配常规车间的操作高度需求，整体占地尺寸适配小型工坊的空间布局，无需额外做地基加固即可放置使用。龙门部分采用双直线导轨搭配同步带传动结构，X轴横跨加工台面两侧，Y轴沿台面长度方向布置，Z轴搭载加工主轴做垂直进给运动，三轴均搭配NEMA23规格步进电机提供动力，传动结构经过预紧消隙设计，可保证加工过程中运动平稳无卡顿，重复定位精度可满足木工及软质材料的加工公差要求。主轴部分采用风冷高速电主轴，可适配不同柄径的雕刻刀、铣刀、切割刀，用户可根据加工材质和工序快速换刀，主轴转速可根据加工需求调节，切割软木时采用高转速低进给的参数可避免木材崩边，切割亚克力时可匹配对应转速防止材料融化粘刀。设备的电控组件集中布置在台面下方的箱体结构内，既可以对电控元件起到防尘防护作用，也能压缩整体设备的占地空间，走线全部沿型材内腔布置，避免加工过程中切屑、灰尘堆积在线路表面造成老化加速，也防止加工时刀具剐蹭线路引发安全隐患。设计过程中充分考虑了小型用户的使用痛点，整体结构采用标准铝型材与通用五金件拼接组装，用户后期维护更换配件成本极低，无需定制特殊备件；运动行程经过优化，可覆盖常规小型木工制品、文创标牌、教学实训样件的最大加工尺寸，不会出现行程冗余造成的成本浪费，也不会因行程不足无法加工常规尺寸工件。设备的操作逻辑适配入门级用户，无需复杂的编程基础，导入常规加工路径文件即可启动运行，加工过程中可实时调整进给速度与主轴转速，遇到卡料等异常情况可快速触发急停，保障操作安全。
