小型台式数控车床整体结构三维设计

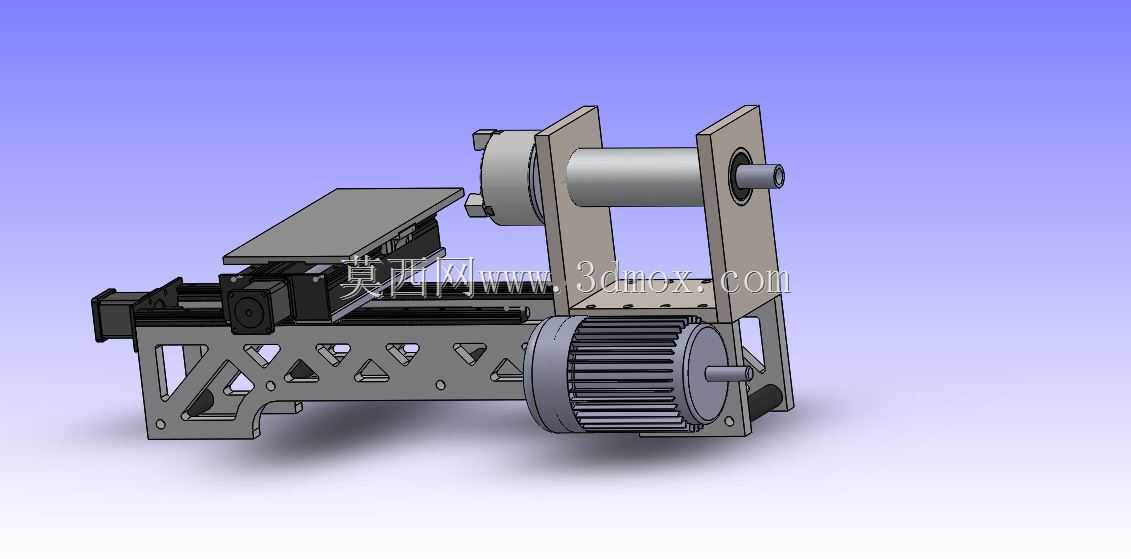

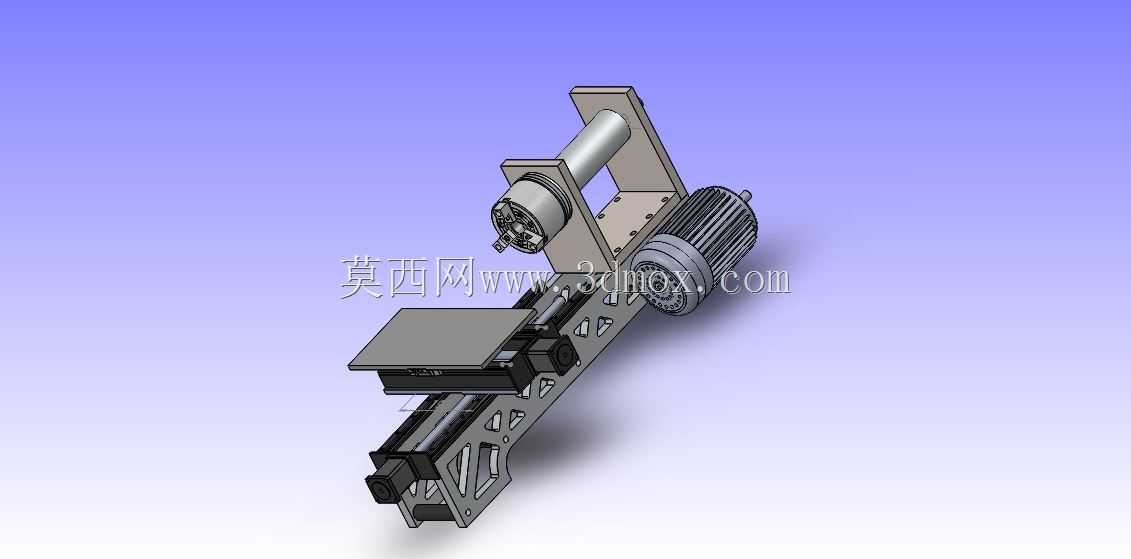

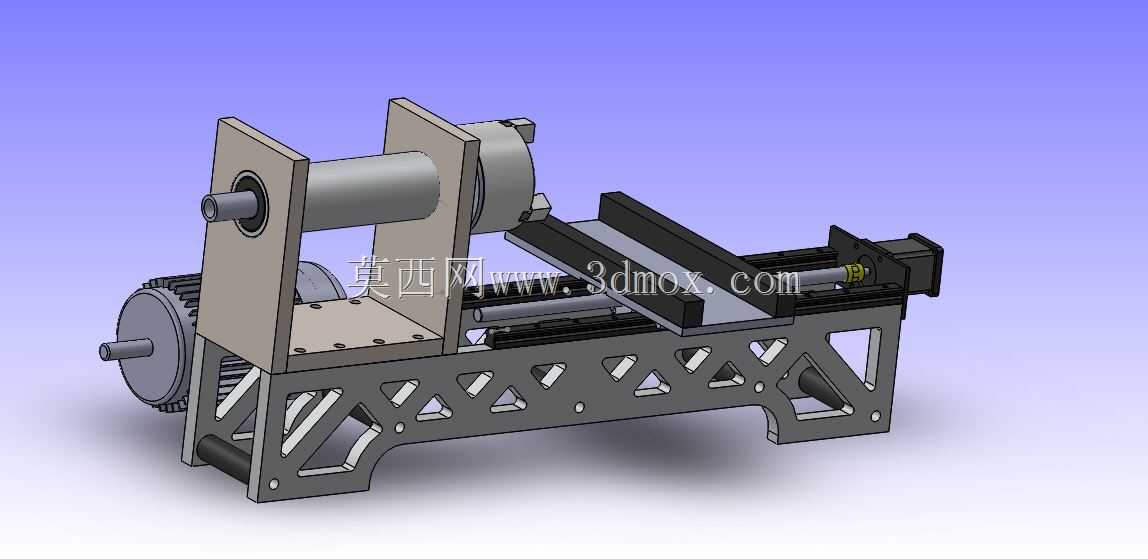

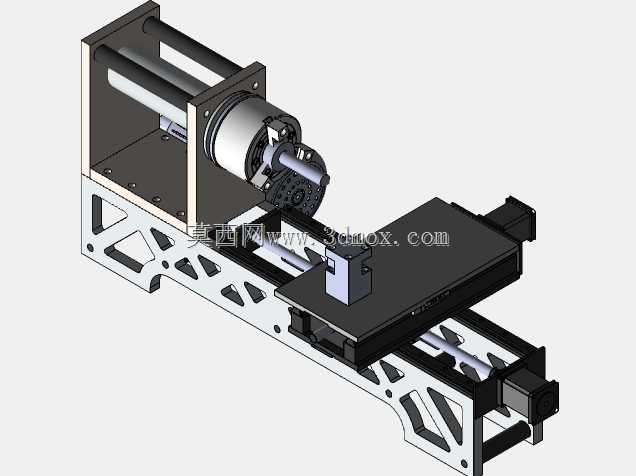

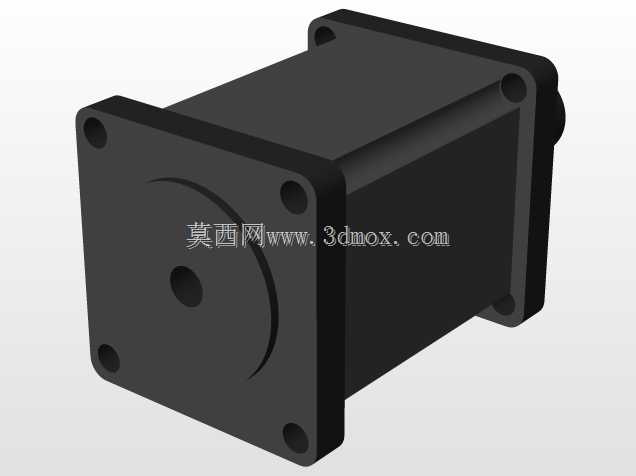

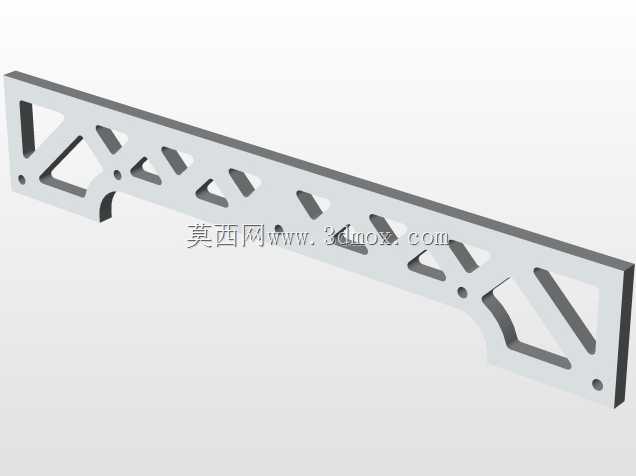

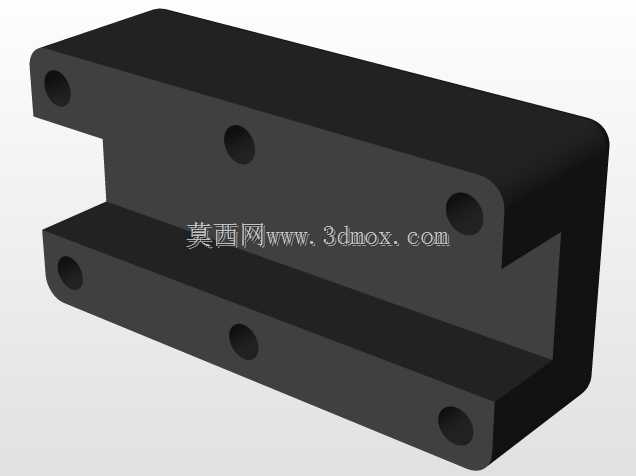

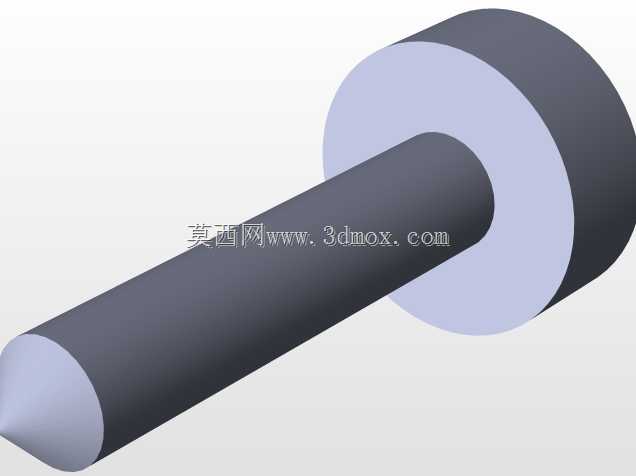

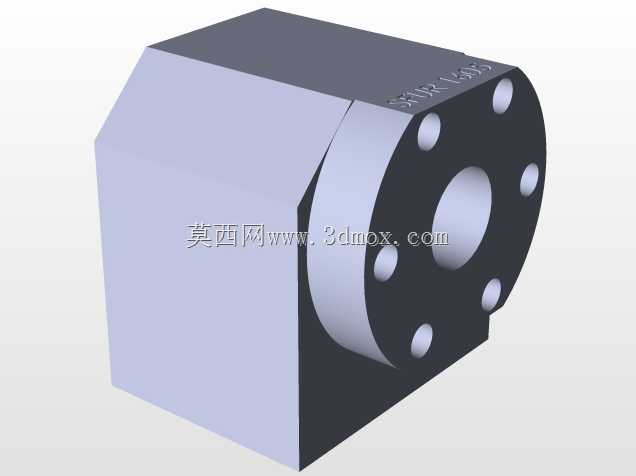

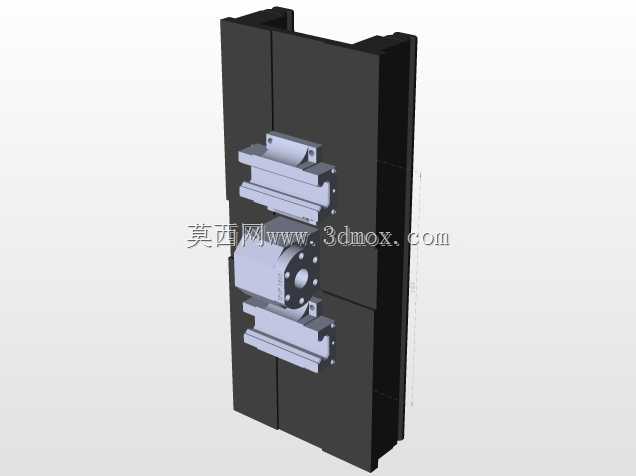

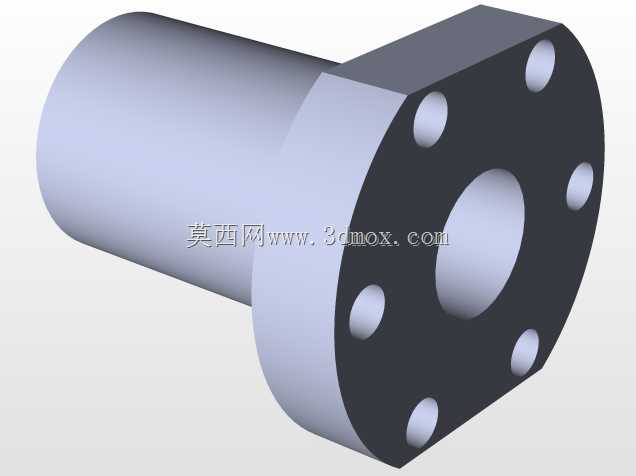

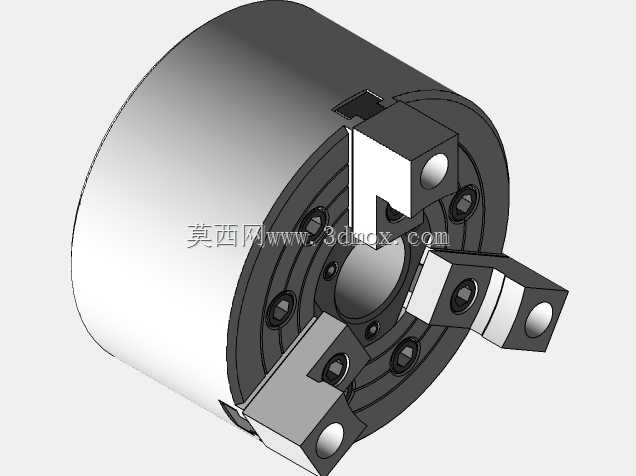

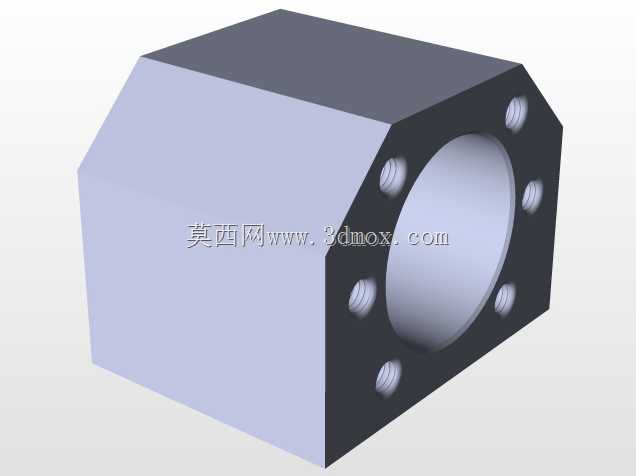

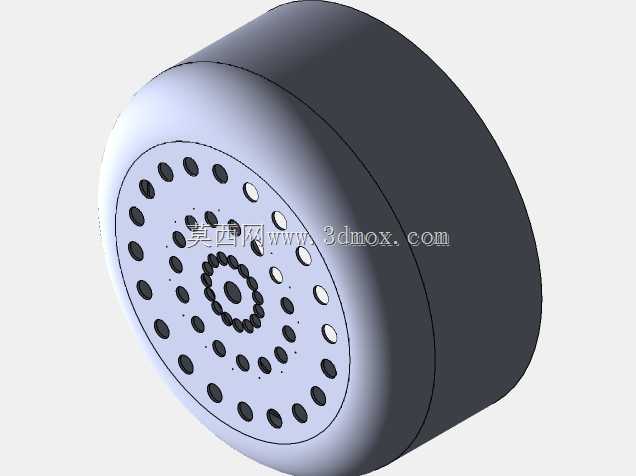

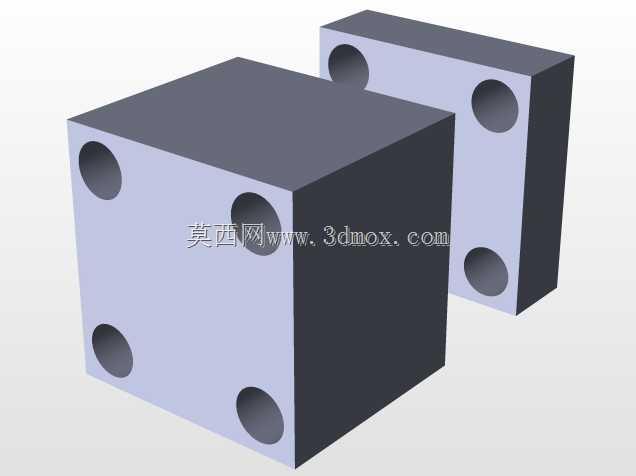

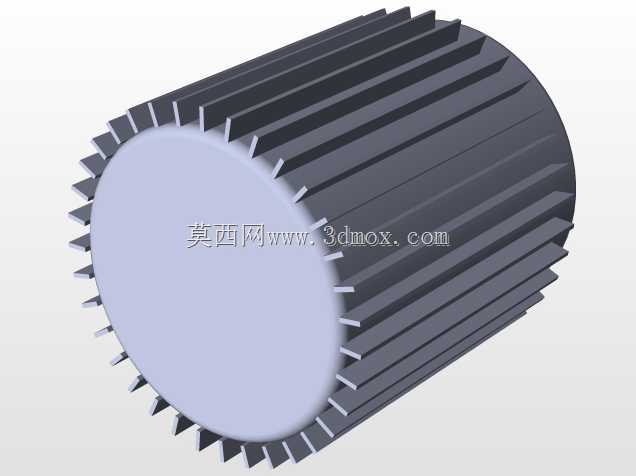

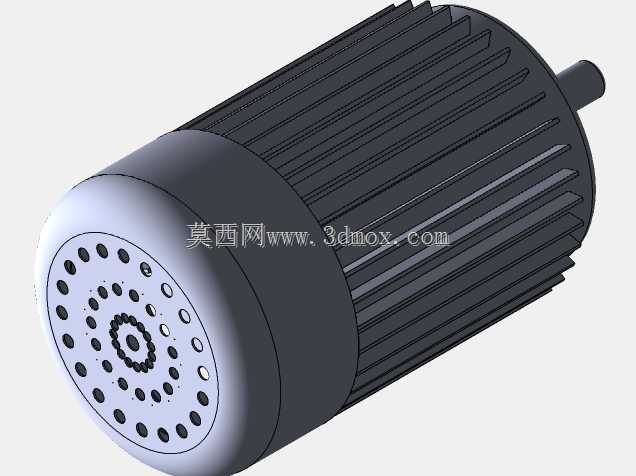

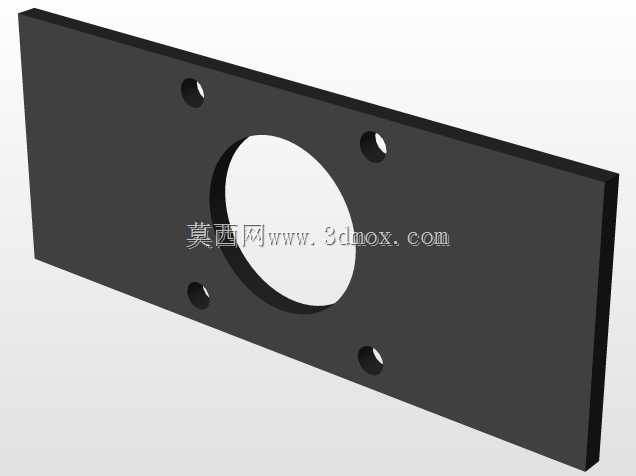

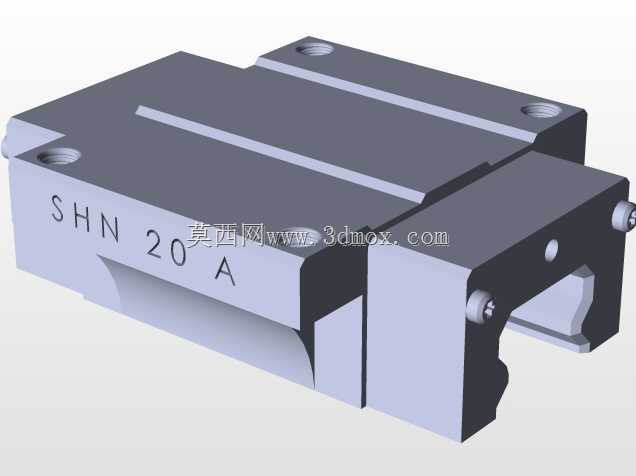

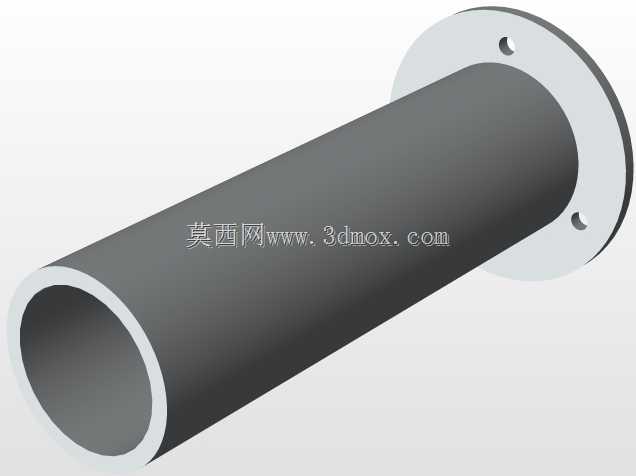

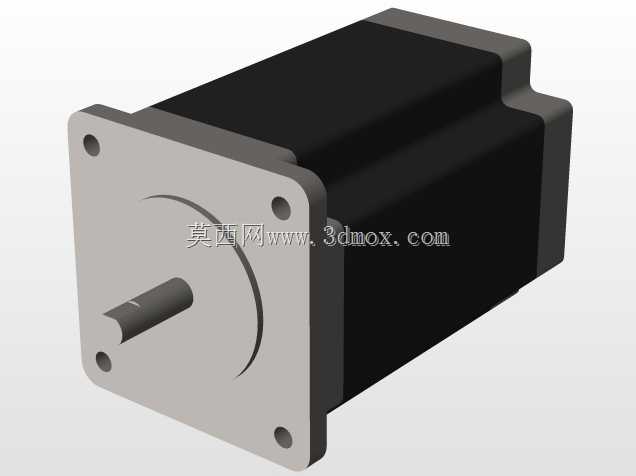

这款小型数控车床主要面向小型五金零件加工、教学实训、精密仪表零件生产场景，可适配小规格棒料、异形件的外圆、端面、内孔、螺纹切削工序，在小型加工门店、职业院校实训车间、精密仪器生产班组中都能适配使用，相比大型卧式车床占地更小，调试门槛更低，能够满足小批量多品种的柔性加工需求。设备整体采用斜床身布局设计，床身主体为一体化铣削成型的框架式结构，通过合理的筋板排布提升整体刚性，减少切削过程中的振动传导，保证加工精度的稳定性。主轴单元集成了主轴电机、夹头机构与安装支座，电机与主轴通过直连方式传递扭矩，减少传动环节的间隙误差，主轴端部适配标准弹性夹头，可快速装夹不同直径的小尺寸工件，主轴支座与床身通过定位销与螺栓刚性连接，保证主轴回转轴线与进给方向的平行度精度。横向与纵向进给机构均采用线性导轨搭配丝杠传动的结构，进给滑台安装在床身的导轨安装面上，滑台表面预留了刀架安装定位孔位，可适配排刀架或者小型电动刀架，满足不同工序的刀具装夹需求，进给丝杠的端部预留了伺服电机安装接口，可根据实际加工需求搭配不同功率的伺服驱动单元，实现精准的进给量控制。床身底部预留了设备安装固定的孔位，可直接固定在铸铁工作台或者定制机座上，整体安装边界紧凑，不需要过大的车间占地空间，设备的走线槽集成在床身侧面结构中，可将主轴动力线、进给信号线规整收纳，避免加工过程中切屑、切削液对线路造成损伤。设计过程中充分考虑了小型加工场景的操作便利性，操作侧预留了足够的工件上下料空间，防护结构可根据实际使用需求加装，整体结构兼顾了刚性与轻量化需求，各部件的装配关系清晰，可直接用于小型数控车床的原型验证、结构优化参考，也可作为数控设备教学的演示模型，帮助学习者理解数控车床的主轴传动、进给传动的结构逻辑与装配关系。
