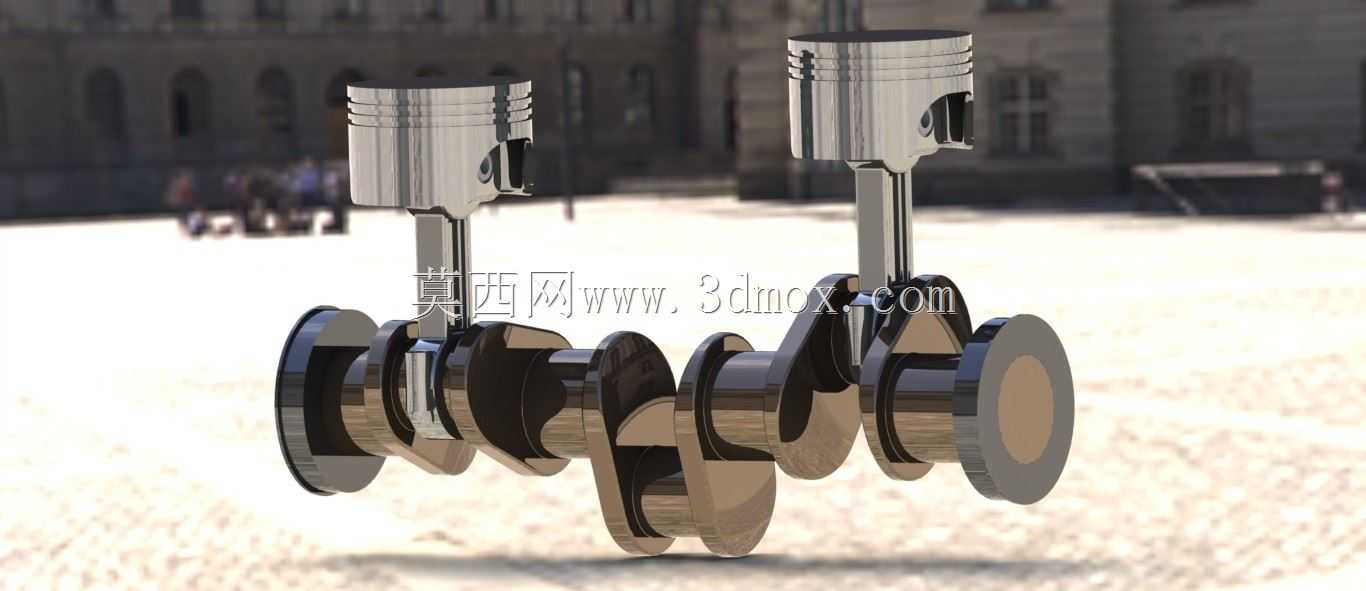

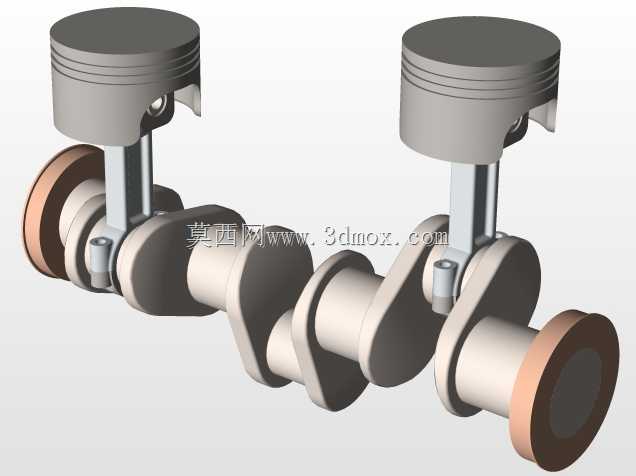

直列双缸发动机活塞曲柄连杆总成

这套活塞曲轴总成是往复式内燃机的核心动力转换部件，主要应用于小排量直列双缸动力设备中，覆盖通用小型汽油机、轻型摩托动力单元、便携发电机组动力核心、小型农林作业机械动力端等多个应用场景，承担着将燃料燃烧产生的直线往复机械能转化为旋转扭矩输出的核心功能，是整套动力系统中实现能量形式转换的关键结构。从功能特性来看，总成包含两组活塞组件、对应连杆与整体式双缸曲轴，活塞部分采用了三道环槽的结构设计，分别适配气环与油环的安装，可在缸筒内往复运动时保证燃烧室密封效果，同时刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧；活塞销座处做了加强结构处理，可承受往复运动过程中的高频冲击载荷，连杆采用了工字型截面设计，在保证结构强度、传递活塞推力的前提下尽可能降低自身往复运动质量，减少高转速下的惯性力损耗。曲轴部分采用整体式锻造结构的设计思路，两个曲柄销呈180度相位角布置，匹配直列双缸的点火顺序要求，主轴颈与曲柄销之间设置了圆滑过渡的圆角结构，可有效分散运转过程中的应力集中，避免长期交变载荷下出现疲劳断裂问题，曲轴两端分别预留了动力输出端与正时驱动端的安装轴颈，可匹配飞轮、正时链轮、轴承盖等周边部件的安装定位。在安装边界与尺寸适配方面，这套总成的活塞外径匹配对应缸径的缸筒内壁间隙要求，活塞行程与曲轴曲柄半径严格对应，可保证燃烧室压缩比符合设计值，连杆大小端的孔径分别适配活塞销与曲轴曲柄销的配合公差，曲轴主轴颈的同轴度公差控制在高精度范围内，可保证运转过程中的平顺性，降低振动与噪音。整套结构的运动匹配经过反复校验，活塞在上止点与下止点位置时不会与缸盖、曲轴箱发生运动干涉，连杆在摆动过程中也不会与缸筒内壁、曲轴箱内壁产生剐蹭，各部件的润滑通道位置对应，可保证压力机油能够顺利输送到各摩擦副表面，形成稳定油膜降低磨损。
