星型五缸径向活塞发动机曲柄连杆结构

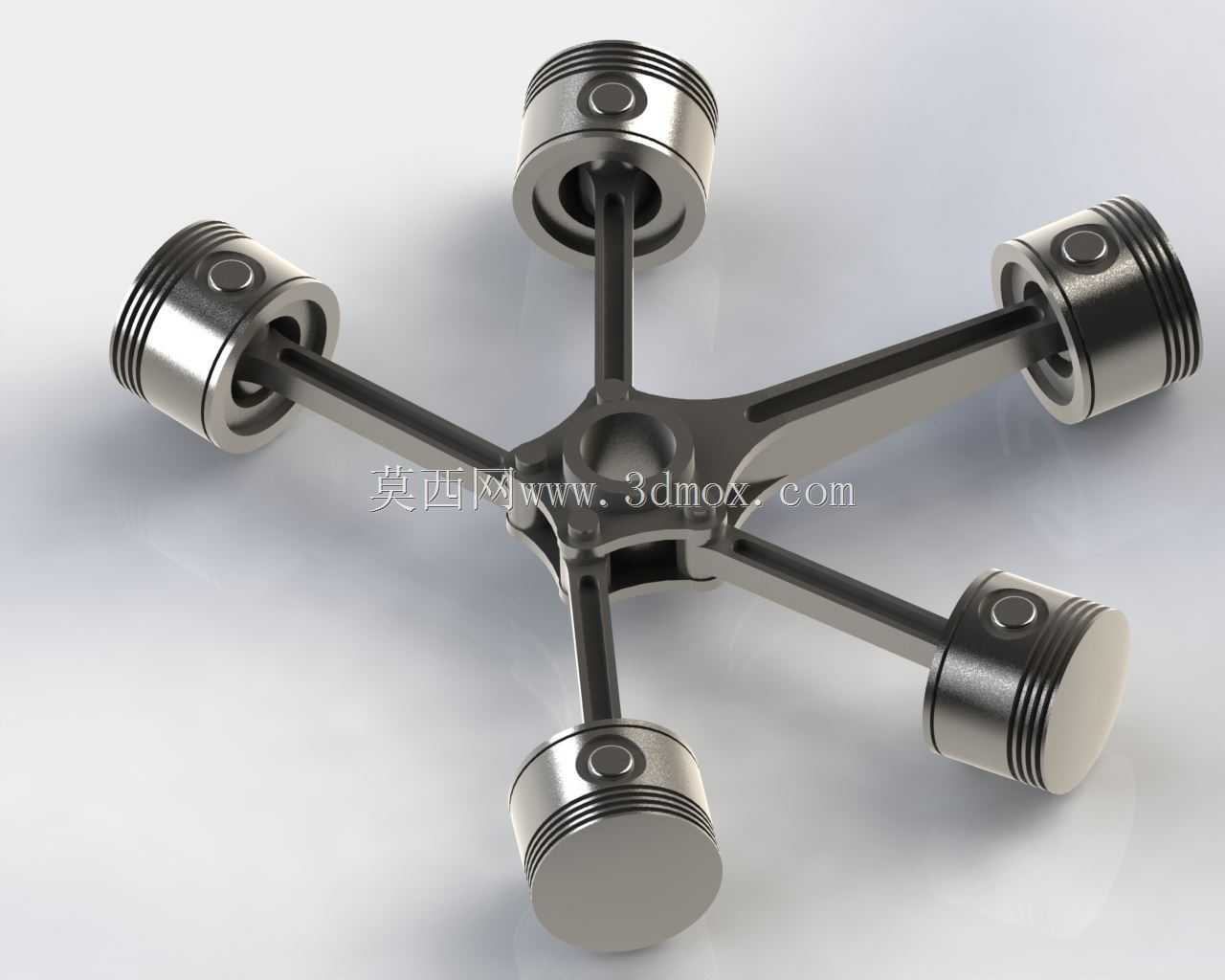

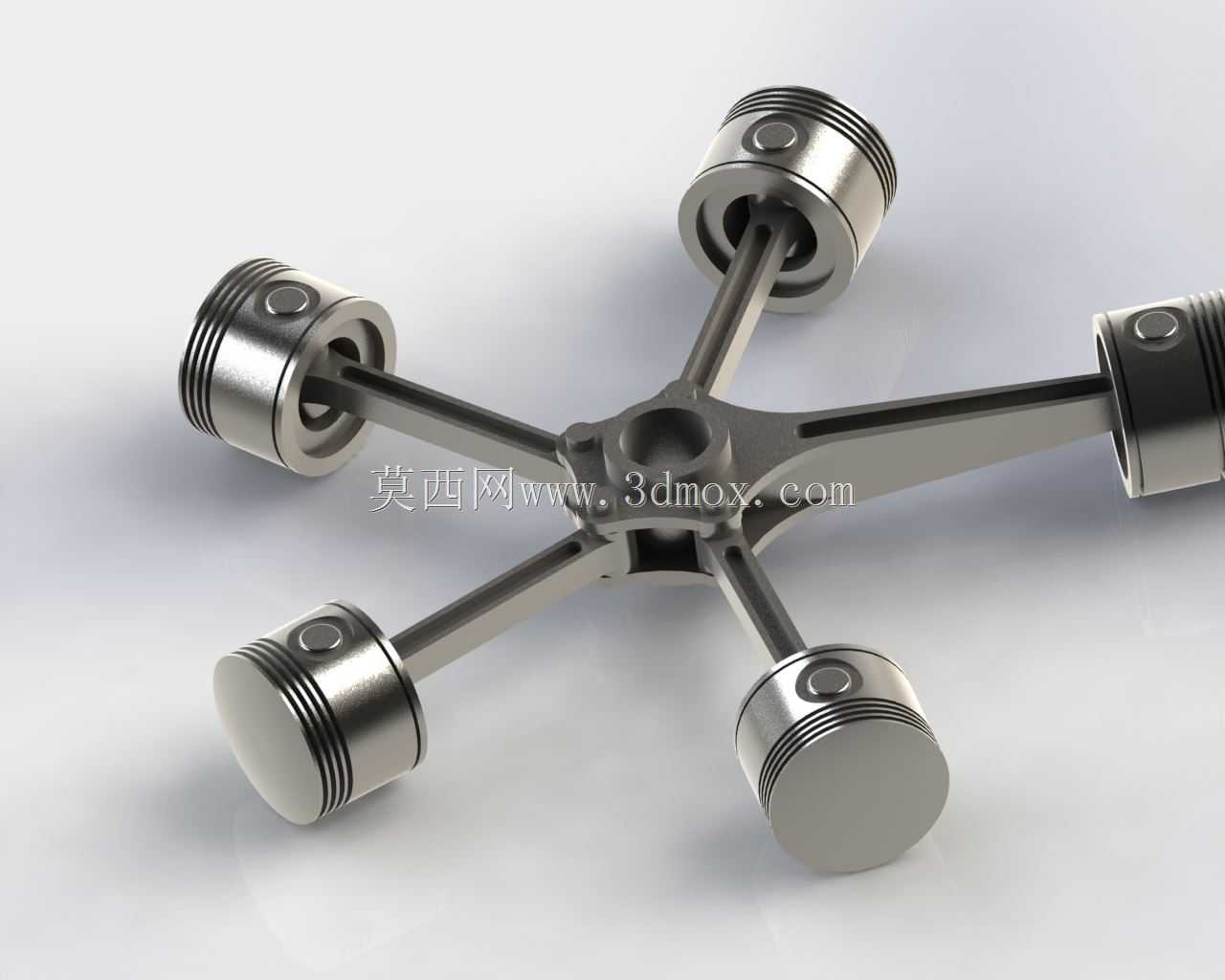

这款径向发动机采用经典的五缸星型布局，是往复式内燃机的典型构型，气缸围绕中央曲轴呈均匀辐射状排布，从正面观测呈现规整的五角星形态，也常被业内称为星型引擎。这类动力装置最早广泛应用于航空活塞动力场景，凭借紧凑的径向布局，在相同排量下相比直列发动机拥有更短的轴向尺寸，能够大幅缩减动力舱的纵向安装空间，同时多缸均匀排布的结构让曲轴受力更均衡，运转时的振动幅度更小，动力输出的平顺性更优，在早期轻型飞机、小型通航飞行器上有着长期的应用历史，后续也逐步衍生出适配小型发电机组、特种作业动力单元的改型，在对动力单元径向尺寸包容度高、轴向安装空间受限的场景中具备独特的布局优势。从结构设计来看，整套模型完整还原了活塞、连杆、中央曲轴的核心配合关系：五个活塞分别对应独立的气缸安装位，活塞裙部与环槽结构清晰，可直接匹配对应规格的活塞环与气缸套完成装配；五根连杆采用分叉式铰接设计，共同连接到中央曲轴的曲柄销位置，当气缸内混合气燃烧推动活塞做往复直线运动时，连杆会将活塞的直线推力转化为曲轴的旋转扭矩，最终向外输出旋转动力。设计过程中重点考量了运动干涉问题，每根连杆的摆动角度、活塞的行程长度都经过匹配校核，确保曲轴整周旋转过程中，各连杆之间、连杆与中央曲轴箱体之间不会出现运动碰撞，同时活塞在上止点、下止点位置时，与气缸盖、曲轴箱的预留间隙符合内燃机设计的安全边界，既保证了压缩比的设计要求，也避免了运动部件的硬接触磨损。在安装边界层面，该构型发动机的核心运动组件整体呈中心对称结构，五个活塞的外端面共同构成了动力单元的最大径向轮廓，安装时可依托中央曲轴的两端轴颈完成主支撑固定，径向排布的气缸可采用独立缸头分别固定在中心曲轴箱的对应安装面上，整体结构无需复杂的外置平衡轴，依靠五缸交替做功的相位差即可实现良好的运转平衡，相比同功率等级的直列多缸发动机，整体重量更轻，维护时可单独拆解单个气缸的活塞连杆组件，无需完全拆解整个动力单元，现场维护的便捷性更高。这类径向结构的动力装置如今在小型航模动力、复古航空复刻、特种轻型动力装备领域仍有稳定的应用场景，其对称的力学结构也为紧凑型多缸动力设计提供了成熟的参考思路。
