直列多缸内燃机内部传动结构三维建模

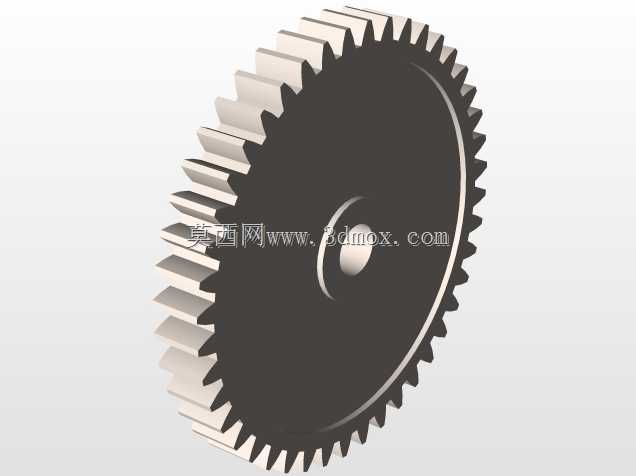

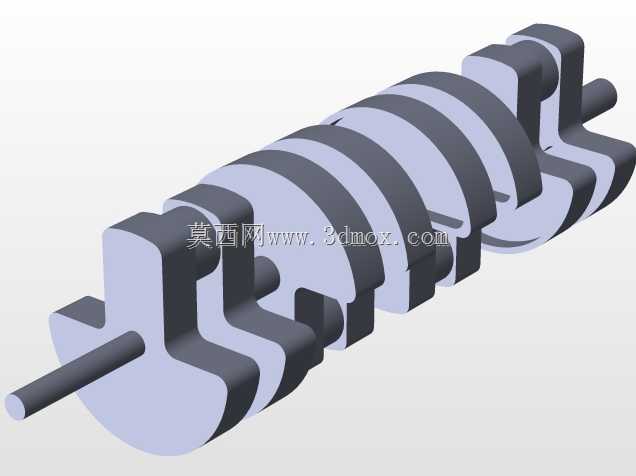

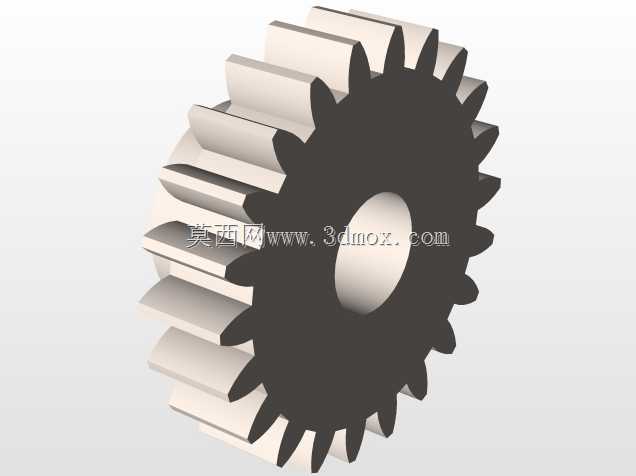

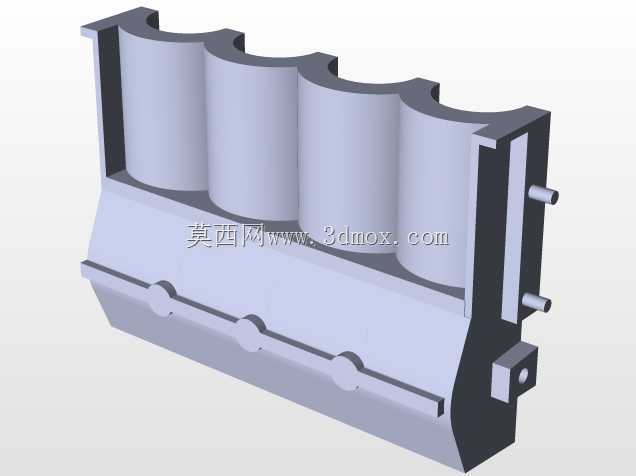

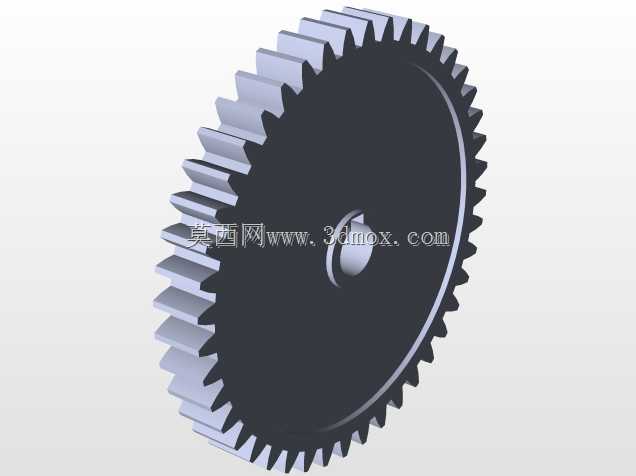

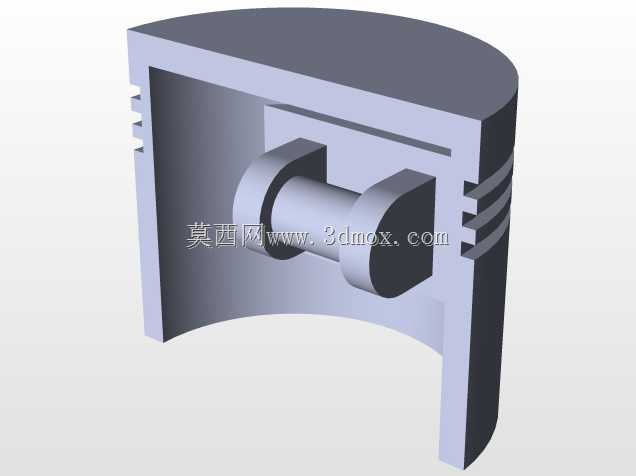

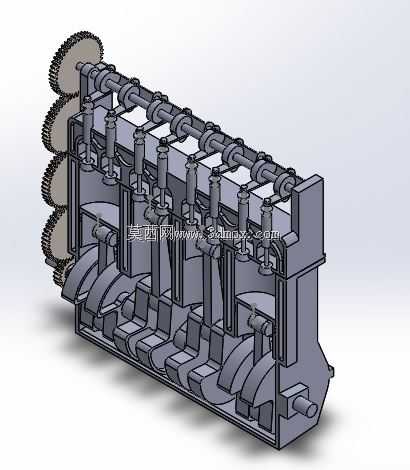

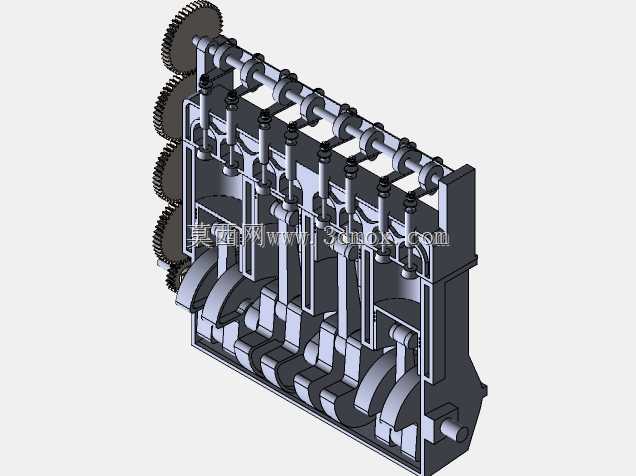

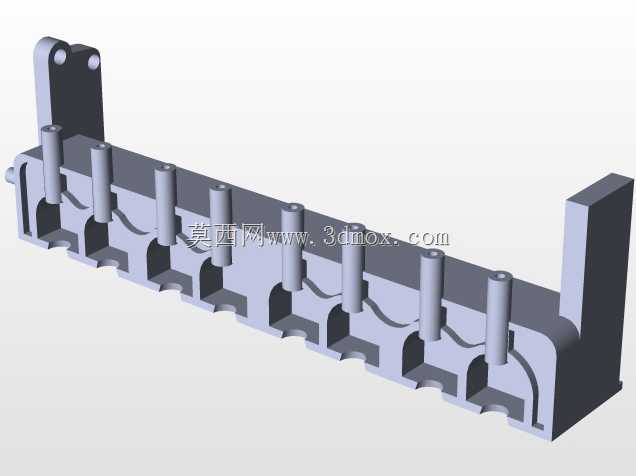

这款直列多缸内燃机模型完整还原了往复式活塞内燃机的核心内部构造，覆盖了从配气传动到动力输出的全链路机械结构，可广泛应用于动力机械教学演示、内燃机研发方案论证、动力总成匹配校核等场景，是理解内燃动力工作逻辑的具象化载体。从实际用途来看，这类直列多缸结构是乘用车、中小型工程机械、农用动力设备中应用最广泛的内燃机构型，能够通过燃油在缸内的燃烧膨胀将化学能转化为旋转机械能，为整套设备提供持续稳定的动力输出。模型完整呈现了产品的核心功能特性：顶部的齿轮传动组负责将曲轴的旋转动力同步传递给凸轮轴，精准控制各缸进排气门的开闭时序，保证换气过程与活塞运动行程精准匹配；纵向排布的多组曲柄连杆机构，能够将活塞在气缸内的往复直线运动转化为曲轴的旋转运动，每一组连杆与活塞的配合都对应独立的做功腔体，多缸依次做功的结构可以大幅降低动力输出的脉动性，让整机运转更加平顺；缸体下部集成的曲轴支撑结构，为高速旋转的曲轴提供多点位的径向支撑，控制运转过程中的形变量，降低振动与噪声水平。在设计思路上，该模型遵循了直列内燃机的经典布局逻辑，采用等缸间距的排布方式平衡曲轴的受力分布，配气机构采用顶置凸轮轴的传动路径，缩短了动力传递的链路，减少传动过程中的间隙误差，同时将正时传动组布置在机体端部，既方便传动齿轮的润滑与维护，也能平衡整机的端部重量分布。从安装边界来看，模型还原的机体采用一体化铸造的缸体结构，纵向的缸体长度适配直列多缸的排布需求，侧面预留的附件安装位可匹配发电机、起动机、冷却管路等外围附件的安装空间，输出轴端的连接法兰尺寸符合通用动力匹配的接口标准，可直接对接变速箱、动力输出轴等下游传动部件，机体底部的安装支点位置经过对称设计，能够保证整机安装后的受力均匀，避免长期运转过程中出现应力集中导致的机体变形。整个模型的结构配合关系完全贴合实际内燃机的装配逻辑，每一处运动副的配合间隙、传动路径的连接关系都做了精准还原，能够直观演示四冲程内燃机进气、压缩、做功、排气的完整工作循环，清晰展示各部件在不同行程中的运动状态，帮助从业者快速理解内燃动力的核心工作原理，也可为新型内燃机的结构优化、改型设计提供直观的结构参考。
