直列四缸发动机用金属缸盖密封垫片

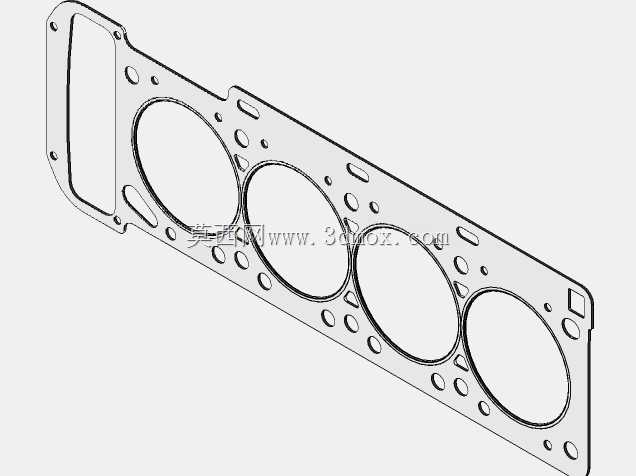

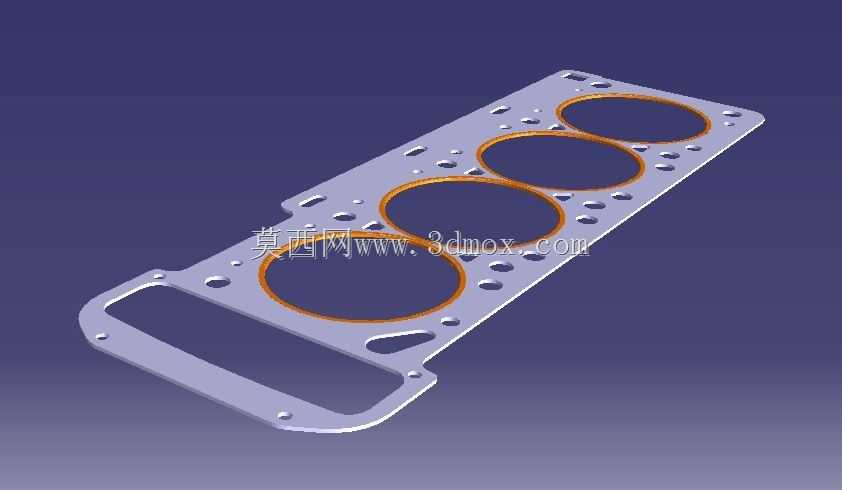

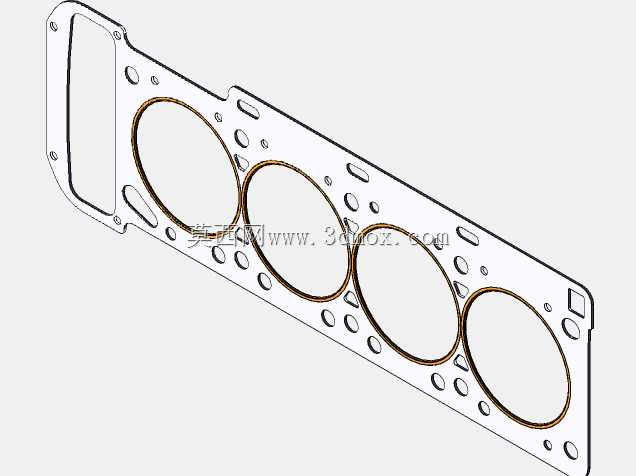

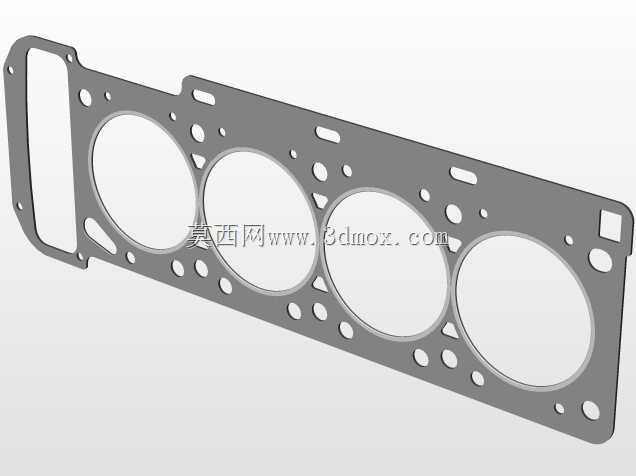

这款缸盖垫片是直列四缸内燃机的核心密封部件，主要应用于乘用车、轻型商用车搭载的直列四缸汽油或柴油发动机上，安装在发动机气缸盖与气缸体的结合面之间，是保障发动机燃烧室密闭性的关键零件。在发动机实际运行过程中，缸盖垫片需要同时实现三个维度的密封作用：一是对燃烧室的高压燃气进行密封，避免燃气窜漏导致缸压不足、动力输出下降；二是对发动机内部循环的冷却水道进行密封，防止冷却液渗入燃烧室或者油道造成机油乳化、发动机过热故障；三是对压力润滑油道进行密封，避免机油泄漏造成润滑系统压力不足，引发运动部件异常磨损。这款垫片的设计围绕直列四缸发动机的缸体布局展开，四个圆形燃烧室封孔沿垫片长度方向等距排布，每个封孔边缘都设置了环形密封筋结构，通过螺栓压紧时的局部形变填充缸盖与缸体结合面的微观不平度，承受燃烧室点火瞬间的高温高压冲击，即使在发动机高负荷运转、缸盖与缸体因热胀冷缩产生微小相对位移时，也能保持稳定的密封性能。垫片本体采用多层金属复合结构冲压成型，整体为长条形扁平结构，轮廓完全匹配对应型号发动机的缸体结合面外形，左侧预留的开放式避让槽对应缸体前端的正时机构安装区域，避免装配时与正时罩壳、传动部件产生干涉。垫片表面分布的多组不同孔径的通孔，分别对应缸盖螺栓的穿装孔位、冷却水道的过流孔、润滑油道的连通孔以及定位销孔，所有孔位的位置度公差严格控制在发动机装配要求范围内，既保证螺栓能够顺利穿入实现均匀压紧，也能确保水道、油道的完全对通，不会出现通流面积不足或者孔位错位堵塞的问题。在设计过程中，充分考虑了发动机工作时的温度场分布差异，燃烧室周边区域采用加强密封结构，水套、油道周边的密封筋根据介质压力不同设置了差异化的压紧厚度，平衡不同区域的密封比压，避免局部压应力过大造成垫片压溃失效，或是压应力不足导致密封失效。垫片的整体厚度经过精确计算，在满足密封形变需求的同时，不会改变发动机的实际压缩比，确保发动机的动力输出、燃油经济性表现与原厂设计参数一致。安装时需要配合缸盖螺栓的扭矩转角法工艺，按照规定顺序从中间向两侧分步拧紧，保证垫片各个区域受力均匀，充分发挥密封性能，有效降低发动机的漏气、漏水、漏油故障概率，提升内燃机的运行可靠性与使用寿命。
