百隆metabox白色450毫米长抽屉结构设计

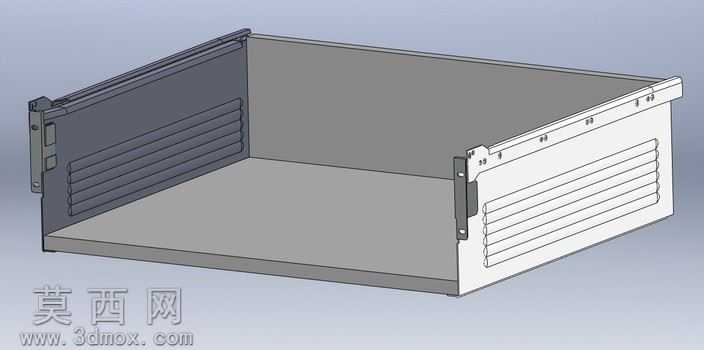

本作品为百隆metabox系列抽屉的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先依据450毫米长度的规格设定基准坐标系，依次绘制侧板、底板、后挡板的截面草图，通过拉伸、切除、薄壁特征生成各基础钣金件的主体轮廓，针对侧板上的导轨安装位、卡扣卡槽、加强筋结构，采用线性阵列、镜像特征保证两侧结构的对称性与尺寸精度，避免手动绘制带来的公差偏差。材质设置阶段，将抽屉主体外观面赋予白色哑光塑粉材质，调整材质的漫反射粗糙度、反光度参数模拟真实五金喷塑的质感，金属安装卡扣部分赋予镀锌钢材质，添加细微的金属颗粒纹理与轻微反光效果，区分不同部件的材质属性。结构设计上，采用抽拉式滑轨适配结构，侧板内侧预留标准导轨安装孔位，孔位间距严格匹配百隆原厂五金的安装尺寸，侧板外侧设计多道横向加强筋，在不增加板材厚度的前提下提升侧板的抗形变能力，底板采用嵌入式安装结构，与侧板、后挡板的拼接处预留0.1毫米的装配公差，保证实际生产组装时的顺畅度，前挡板位置预留与面板连接的卡扣安装位，可适配不同风格的外置抽屉面板。渲染阶段采用工作室环境光，添加顶部主光源与两侧补光，弱化硬阴影突出结构细节，多角度展示抽屉的装配状态与内部空间，建模过程中对所有锐边添加0.2毫米的圆角特征，模拟真实钣金加工的折弯倒角效果，避免模型出现尖锐棱角不符合生产实际的问题，整体模型严格按照实物1:1比例构建，各部件可单独导出用于生产加工的工程图，也可直接导入装配体完成整体橱柜的搭配设计，结构设计兼顾了储物空间利用率与抽拉结构的稳定性，符合家具五金配件的实用设计需求。
