气动角夹持器工业夹具结构设计

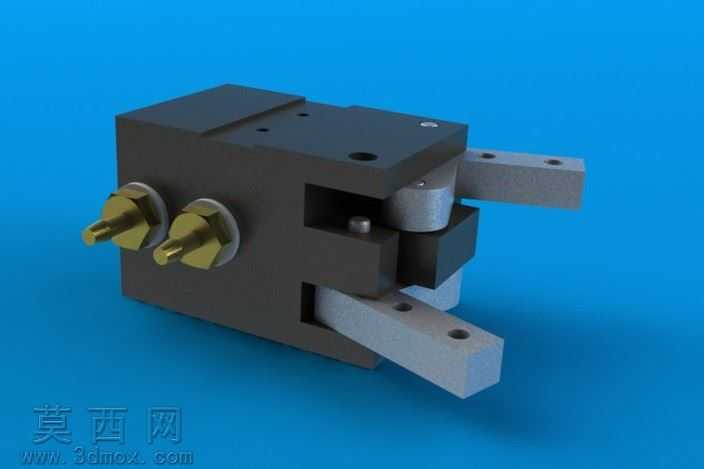

本作品为气动驱动的角夹持器三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中对核心功能结构做了精准还原，同时对非核心的次要细节做了合理简化，在保证结构功能展示完整的前提下，优化了模型的面数与装配层级，避免冗余特征影响后续的装配调用与仿真使用。渲染阶段采用纯色蓝色背景突出产品主体，材质分配上，主体基座部分赋予哑光深灰硬质合金材质，模拟经过发黑处理的合金钢基体质感，表面做细微的磨砂颗粒处理还原金属加工后的真实触感；前端夹爪部分赋予浅灰金属材质，表现普通碳钢加工件的哑光金属质感；侧面的气路接头部分做了黄铜金属材质设置，还原铜质接头的金属光泽与细微的加工纹理，不同材质的区分清晰展现了部件的功能分区。结构设计上，该角夹持器采用双进气口驱动布局，侧面两个黄铜接头为气路输入接口，通过内部的气动驱动结构带动上下两个夹爪做角向开合运动，实现对工件的角向夹持动作；夹爪上预留的安装孔位可根据实际夹持需求更换不同的夹头配件，适配不同外形尺寸的工件夹持场景；基体上的多个安装孔位用于将夹持器固定在自动化生产线的机械臂或工装台面上，安装定位精准。设计思路上，该模型参考了工业级气动夹指的成熟结构，在建模时优先保证核心运动副的装配关系准确，内部的传动连接结构做了合理的简化处理，省略了不影响整体结构展示的微小密封件、紧固件细节，既保留了夹持器的核心功能结构特征，又降低了模型的复杂度，方便使用者快速理解角夹持器的工作原理，也可直接用于教学演示、工装方案选型参考、自动化生产线虚拟仿真搭建等场景，模型同时导出了通用STL格式，可兼容多数三维软件打开使用，适配不同的使用需求。
