汽车发动机活塞曲柄联动机构结构设计

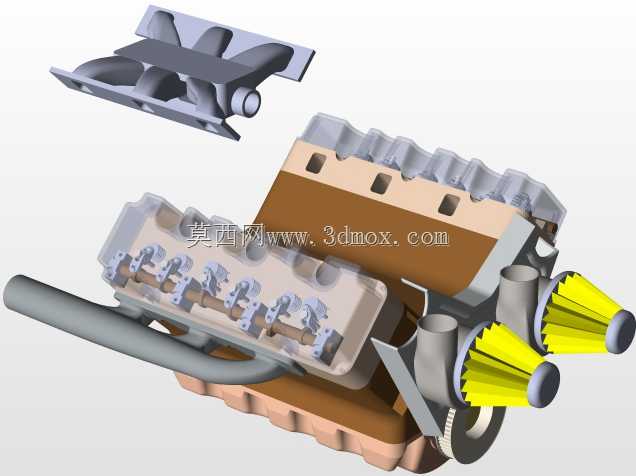

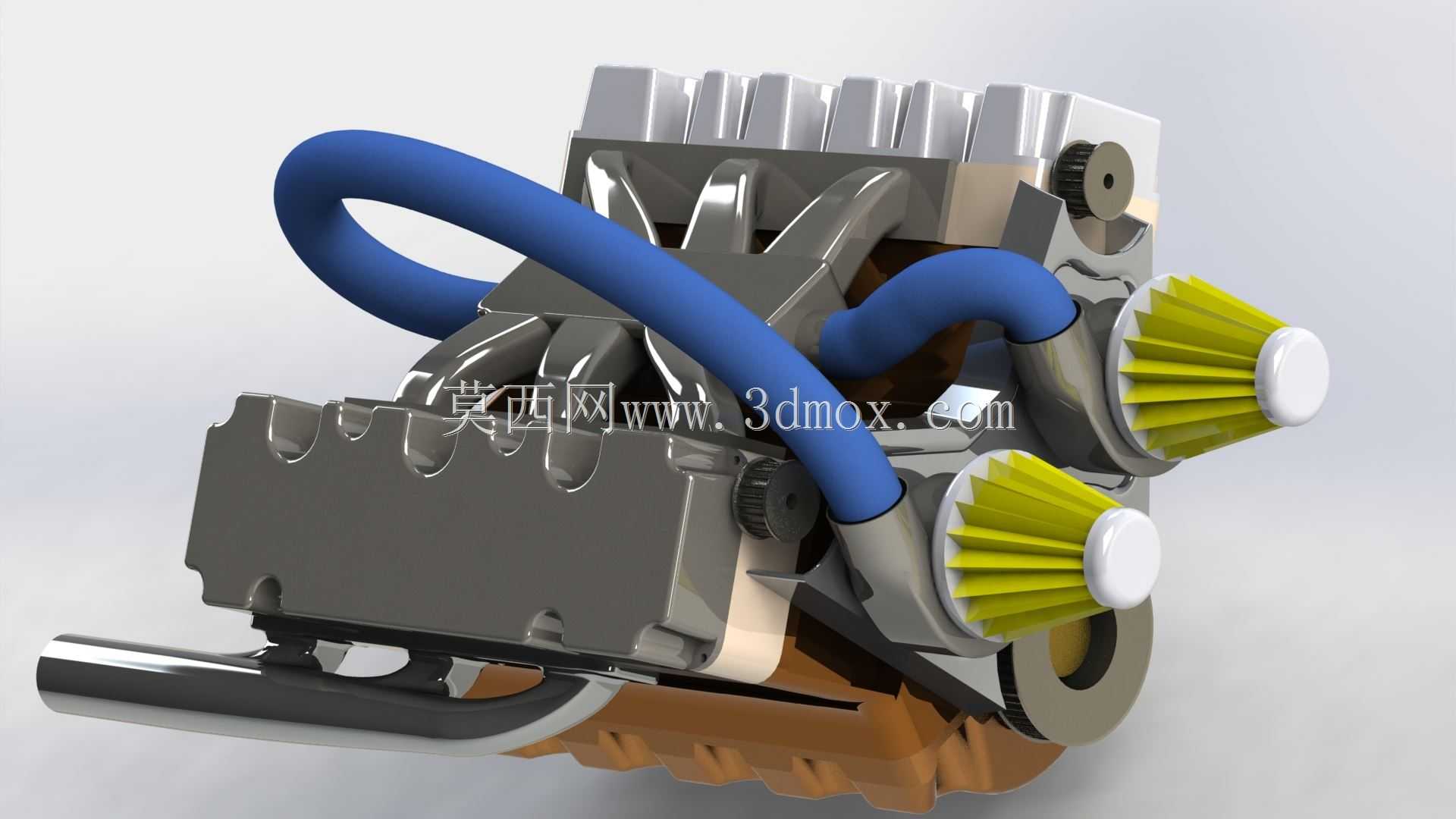

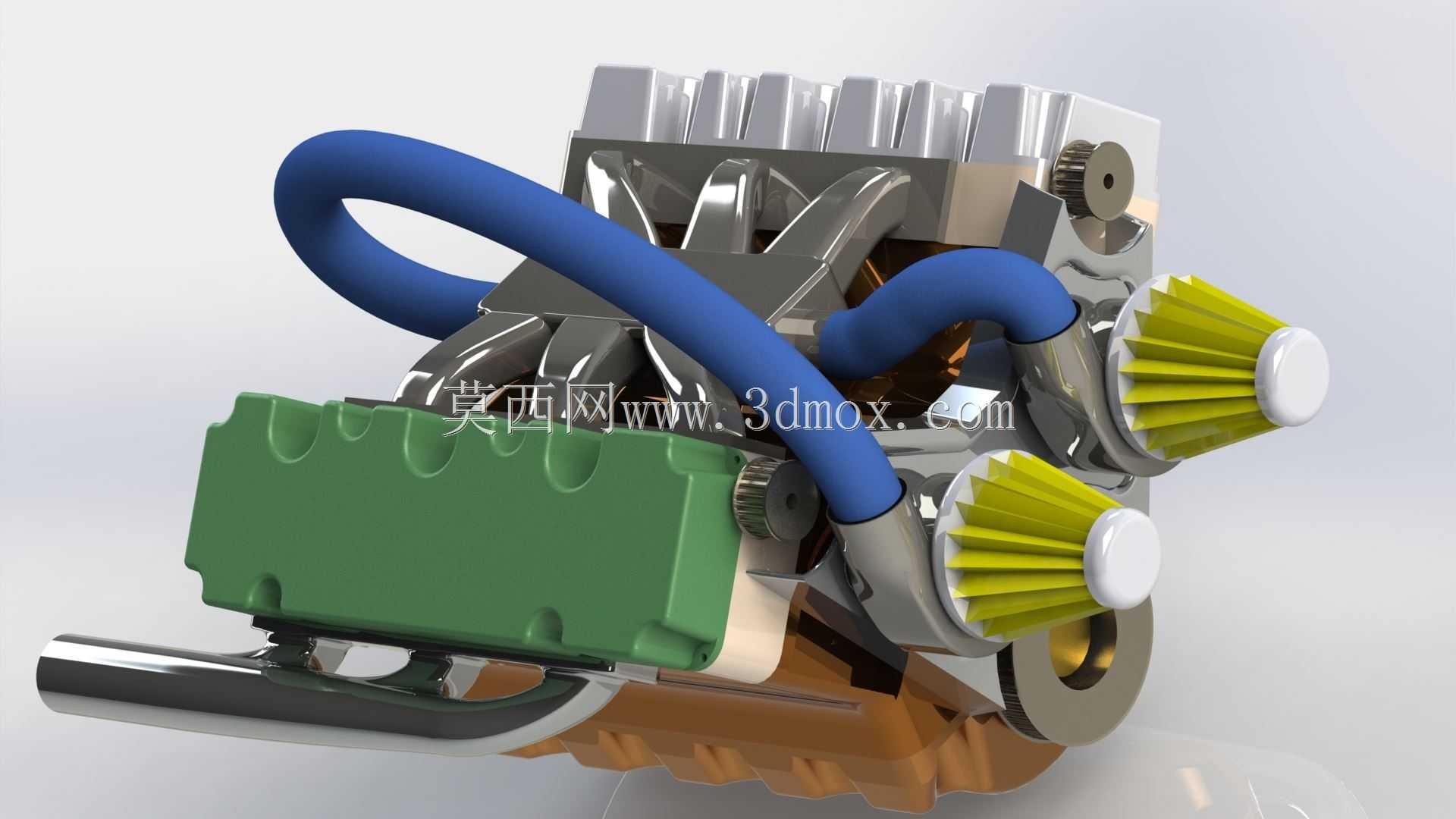

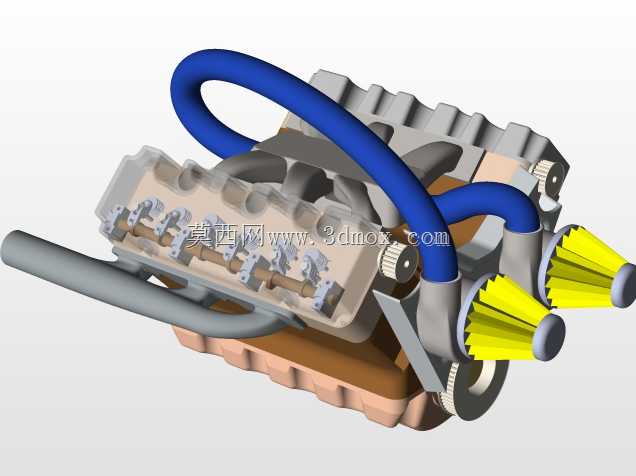

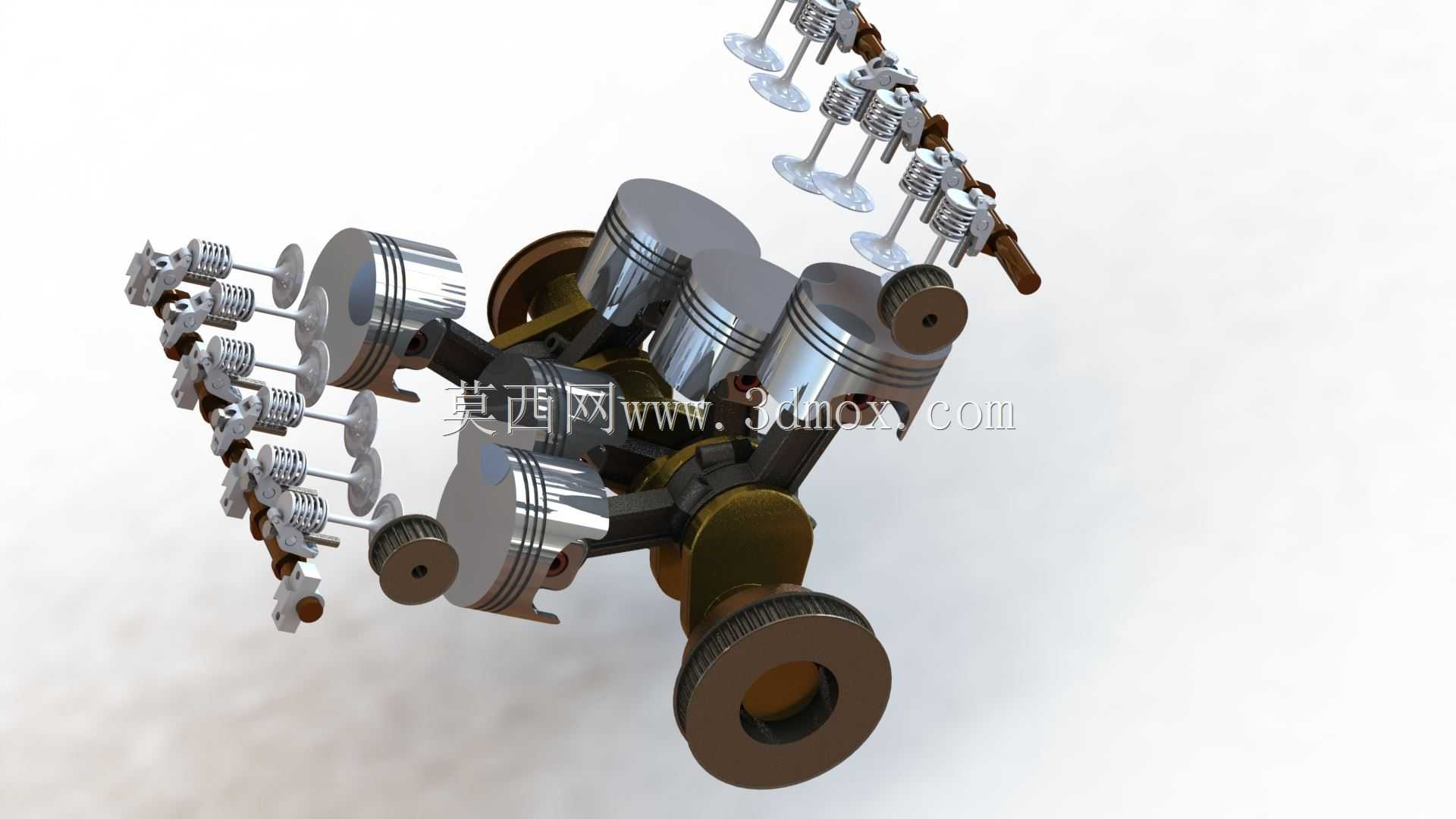

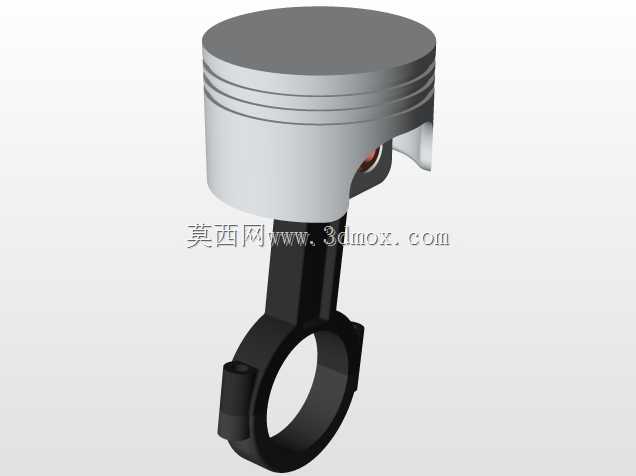

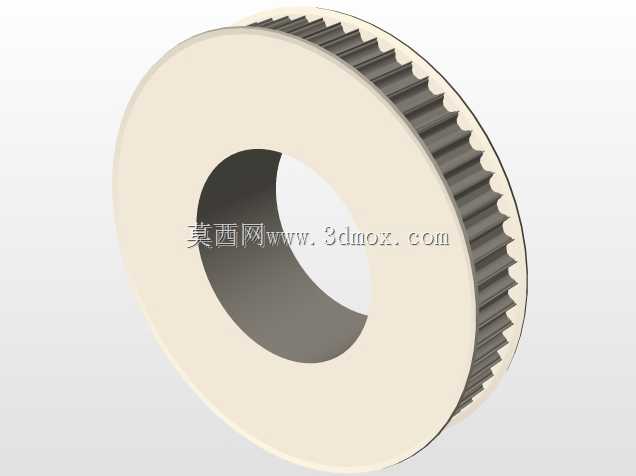

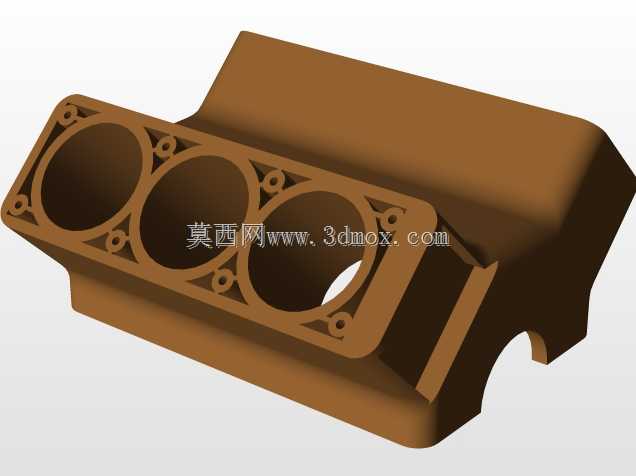

这套结构是汽车内燃动力系统的核心做功单元，主要应用于乘用车辆、小型工程动力设备的内燃动力输出场景，承担着将燃料燃烧产生的热能转化为旋转机械能的核心职能，是整车动力输出的源头部件，直接决定了动力设备的做功效率、运转平顺性与动力输出特性。在实际装车应用中，该机构需要适配气缸体的安装腔位，与配气机构、冷却管路、润滑系统形成精准配合，在高温、高往复冲击的工况下持续稳定运转，既要满足高转速下的动平衡要求，也要兼顾低转速区间的扭矩输出表现。从功能特性来看，这套机构通过活塞的上下直线往复运动，带动曲柄连杆组件完成圆周方向的旋转输出，把燃烧爆发压力转化为可传递给传动系统的扭矩，结构中集成的管路接口用于衔接冷却循环回路，外露的齿轮结构用于对接配气正时系统，保证进排气门的开闭节奏与活塞运动位置精准匹配，避免运动干涉的同时最大化提升燃烧效率。设计过程中，首先围绕动力输出的目标参数确定活塞行程与曲柄回转半径的匹配比例，通过反复校核连杆摆动角度，优化活塞侧部受力分布，降低往复运动过程中的敲缸风险与摩擦损耗；其次对各运动部件的安装边界做了严格限定，活塞外径与气缸内壁预留合理的配合间隙，曲柄回转直径完全适配曲轴箱的内部空间，外接管路的走向避开运动部件的活动轨迹，避免运转过程中出现管路剐蹭、部件干涉的问题；同时兼顾了结构的轻量化设计，在保证部件结构强度满足爆发压力冲击要求的前提下，对非受力区域做了结构优化，降低往复运动件的整体质量，减少高转速下的惯性负载，提升动力响应速度。外形布局上，主体结构采用紧凑化排布，核心做功组件集中布置在中下部，冷却管路沿上部结构走向排布，正时传动齿轮布置在机构侧端，整体安装尺寸可适配常规直列双缸动力单元的舱位布局，安装定位基准与常规量产气缸体的定位点位完全匹配，既可以用于动力结构的教学演示，也可为小排量动力单元的改型设计提供结构参考。
