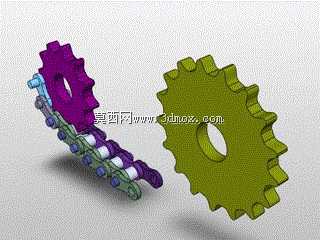

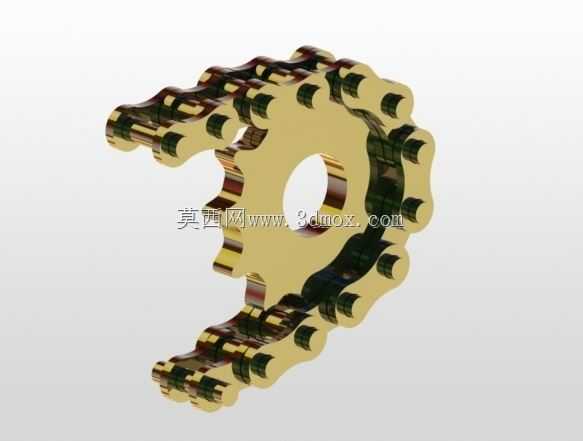

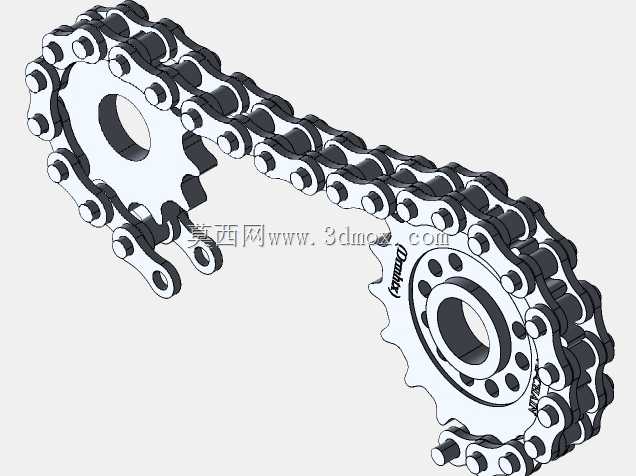

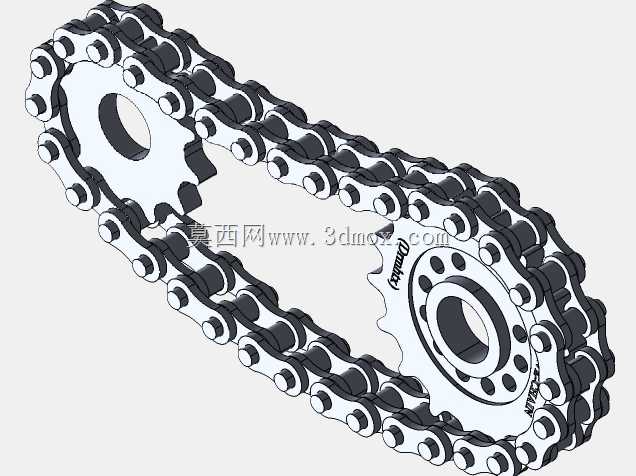

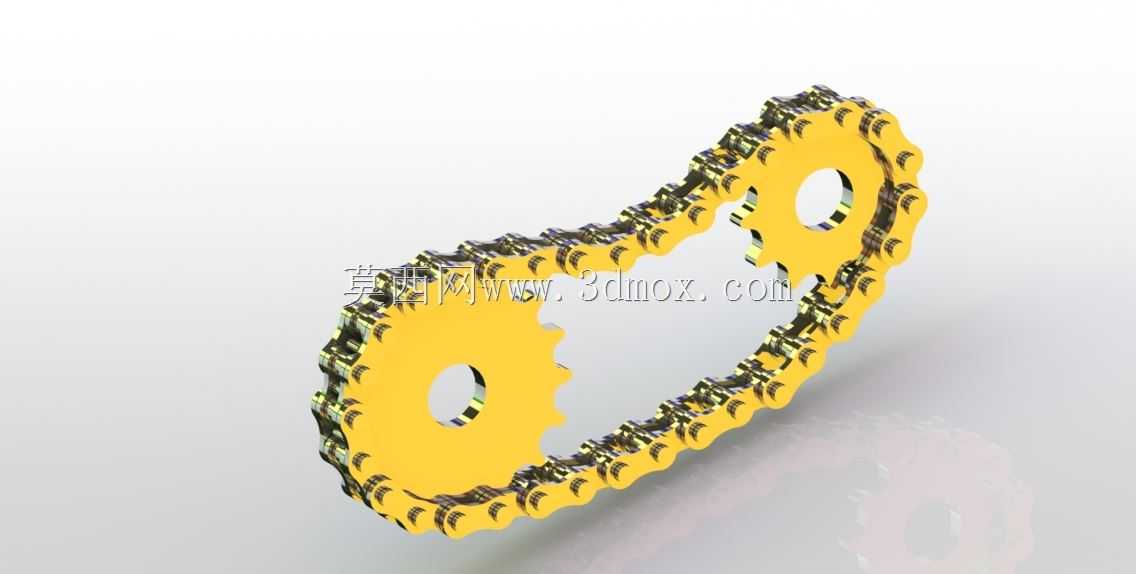

单链齿轮传动组件几何装配结构

这套单链齿轮传动组件，是链传动系统里的核心执行单元，日常广泛应用在输送线、农用机械、轻型摩托、工业自动化输送工位等需要精准同步动力传递的场景中，相比带传动它不会出现打滑丢转的问题，相比齿轮传动它可以适配两轴中心距更大的安装布局，能在多尘、油污、温湿度波动大的恶劣工况下保持稳定的动力输出。从实际用途来看，这套组件负责将主动轴的旋转扭矩通过链条啮合传递到从动轴端，既可以实现恒定传动比的动力输送，也能搭配张紧结构适配不同轴距的安装需求，在低速重载的传动场景里有着极高的可靠性，日常维护仅需定期润滑、检查链节磨损量即可，运维成本远低于同功率等级的其他传动结构。从功能特性来看，两个链轮的齿形经过参数化拟合，齿廓曲线完全匹配配套滚子链的节距参数，啮合过程中链节可以顺滑卡入齿槽，不会出现卡滞、跳齿的问题；链节部分采用外链板、内链板、销轴、滚子的经典叠装结构，每个铰接点都预留了合理的转动间隙，保证链条弯折绕入链轮时的活动自由度，同时滚子可以在啮合时自由转动，大幅降低齿面与链节的滑动摩擦，延长整套传动结构的使用寿命。设计过程中，首先根据目标传递功率、输入转速确定了链轮的齿数、节圆直径参数，主动轮与从动轮的齿数差匹配预设的传动比需求，齿顶圆、齿根圆的尺寸边界经过反复校核，保证链条啮入啮出时不会出现干涉；链轮中心的安装孔做了适配标准轴径的尺寸设计，孔位周边预留了键槽安装位置，可以通过平键实现与传动轴的周向固定，避免传动过程中出现链轮与轴的相对转动；链轮的轴向厚度略大于链条的内节宽度，保证链条运行时不会从链轮齿面滑脱，同时预留了合理的轴向窜动余量，避免安装误差导致的链边摩擦。安装边界层面，两个链轮的中心距尺寸经过校准，既保证链条安装后有合理的垂度，避免张紧过紧导致的铰接点磨损加剧，也不会因为垂度过大出现运行过程中链条抖动、脱齿的问题；链轮的端面跳动、径向跳动公差控制在合理区间，安装时需要保证两个链轮的端面处于同一平面，避免出现偏磨导致的链节单侧受力断裂问题；整体结构的外轮廓尺寸紧凑，不需要额外占用过大的设备安装空间，可以直接集成到各类设备的传动腔体内，适配不同设备的布局需求。
