汽车车门装配吊挂操作工装结构设计

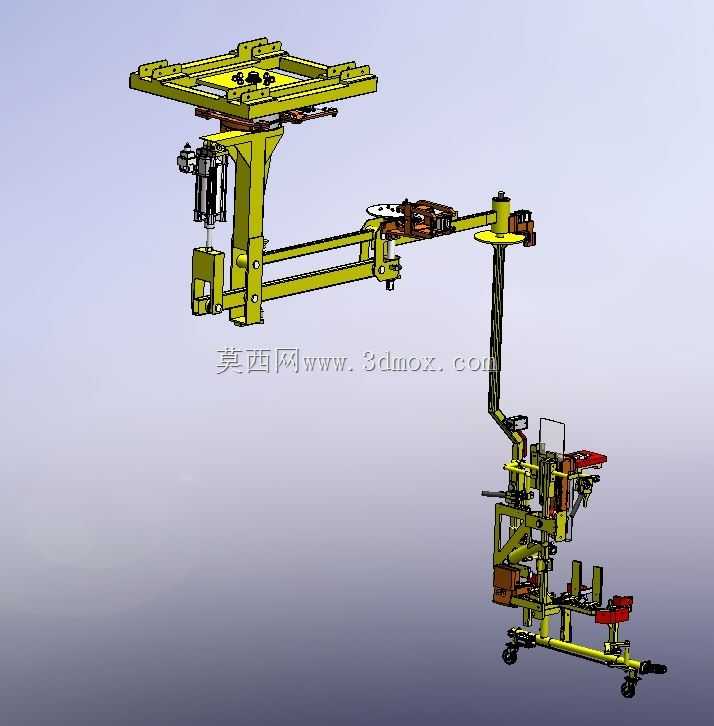

该套工装主要应用于乘用车整车制造的焊装、总装生产环节，是针对车门总成与白车身合装工序开发的专用辅助作业设备，可适配同平台多款车型的车门装配作业需求，有效解决传统人工抬装车门时对位精度差、劳动强度高、易磕碰漆面的行业痛点。在实际生产场景中，该工装可配合车间顶部吊挂滑轨或者地面移动台车使用，上部的框架式连接座可快速挂接在生产线的输送吊点上，下部的承载定位机构可牢牢托住车门总成，作业人员可通过多段铰接的摆臂结构，灵活调整车门的空间位置，轻松完成车门与车身铰链安装孔的对位、螺栓预紧、间隙面差调整等全流程操作，大幅提升车门装配的作业效率与装配一致性。从功能特性来看，该工装集成了重力平衡、多维度姿态调节、柔性定位夹紧三大核心功能：上部配置的平衡气缸可自动抵消车门总成的自重，作业人员仅需施加极小的作用力即可推动车门在三维空间内移动，全程无下坠、卡滞风险；多段铰接臂的每个旋转关节都配置了阻尼锁紧结构，调整到目标位置后可临时锁止姿态，方便作业人员腾出手完成紧固件安装操作；下部的车门夹紧机构采用聚氨酯包覆的定位块，接触车门时不会损伤钣金与漆面，同时定位块的位置可根据不同车型的车门轮廓进行快速调整，无需更换整套工装即可实现多车型混线生产适配。在设计思路上，整套工装采用模块化分体设计，上部吊挂连接座、中部多节摆臂、下部车门承载架三个模块可单独拆分维护，易损的铰接衬套、夹紧垫块均可快速更换，降低产线运维成本；整体受力结构经过力学仿真优化，在保证1.5倍额定承载安全系数的前提下，尽可能压缩结构件的体积与自重，避免工装过于笨重影响操作灵活性。从安装边界与尺寸适配来看，上部吊挂座的安装孔位采用行业通用的标准间距设计，可直接适配多数整车厂现有吊挂输送线的挂点规格，无需额外改造生产线；中部摆臂完全伸展后水平作业半径可达1.8米，垂直方向调节行程覆盖1.2米，可满足不同身高作业人员的操作习惯，同时适配不同高度的车身输送线工位；下部承载架的轮廓尺寸经过优化，在托举车门时不会与车身侧围、门槛梁等结构发生干涉，最小操作间隙预留15mm以上，避免合装过程中磕碰车身钣金。整套工装的操作逻辑符合人机工程学设计，作业人员站立操作时所有调节手柄、锁紧开关都处于手臂自然伸展可及的范围内，长时间作业也不易产生疲劳，可帮助整车生产企业有效降低车门装配工位的人工劳动强度，减少装配不良率，提升产线的整体生产节拍。
