自行车后轮重力压铸成型工装结构设计

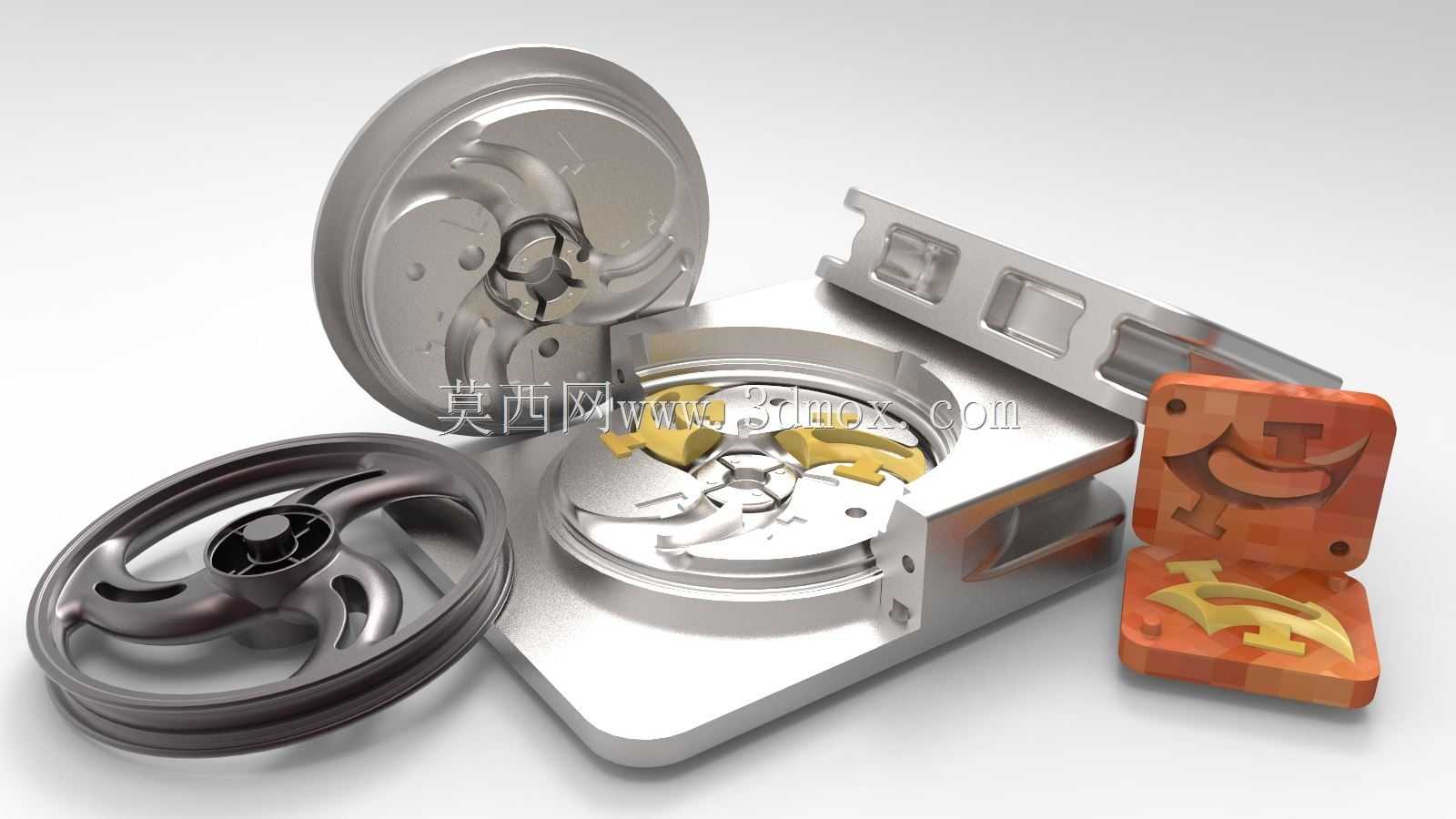

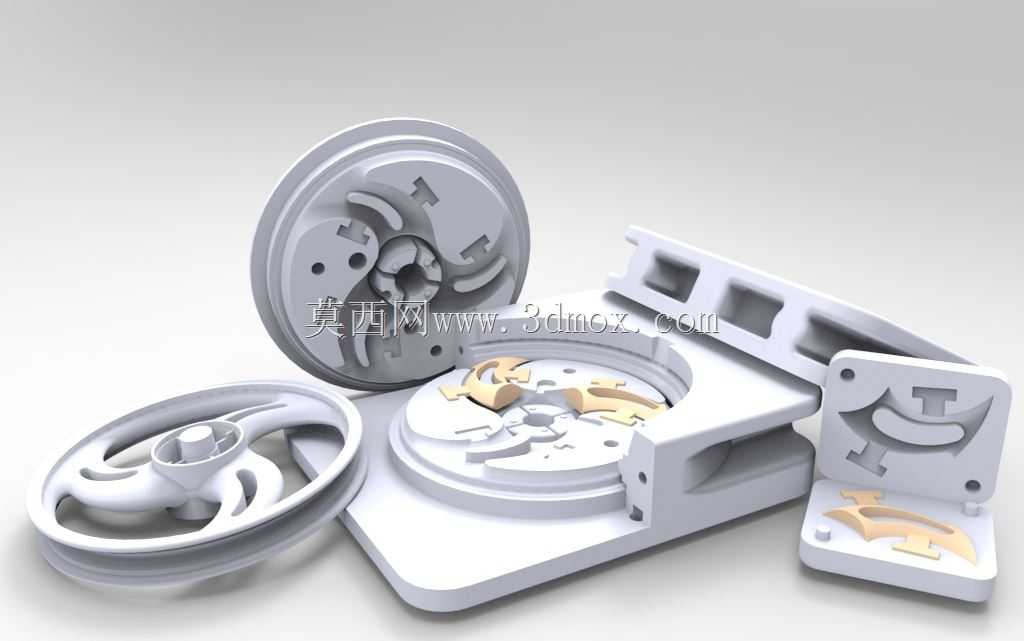

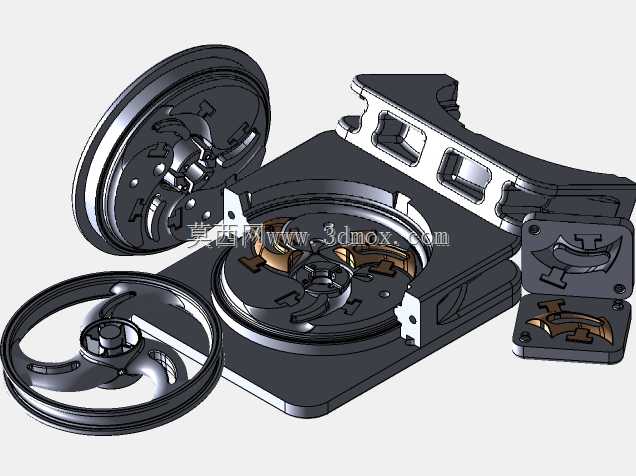

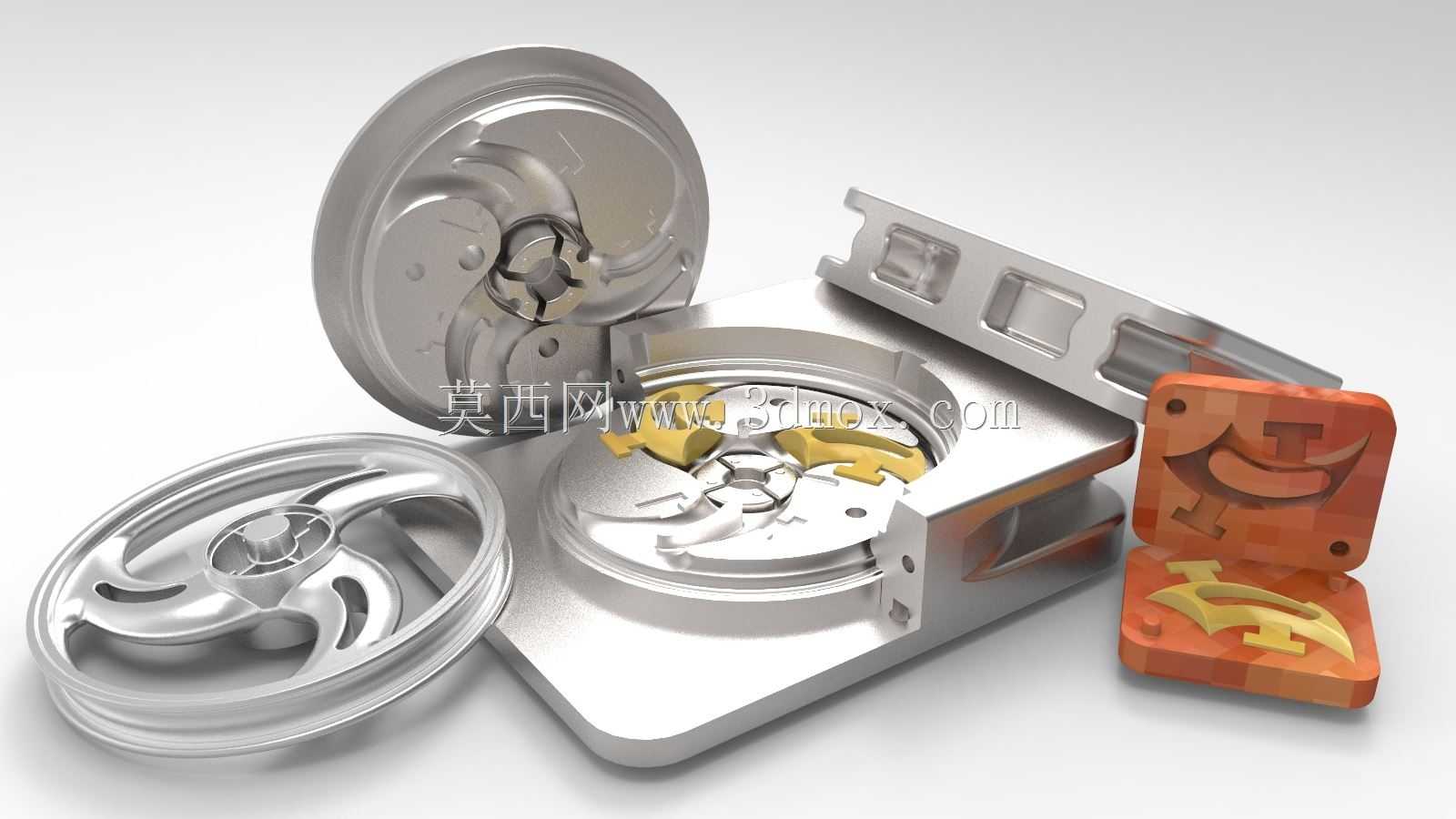

这套工装结构主要面向民用自行车后轮部件的重力压铸生产场景，适配中小批量代步自行车、休闲自行车的后轮轮芯及配套结构件的铸造成型工序，是连接压铸设备与成品轮组部件的核心工艺载体，直接决定后轮铸件的成型精度、内部致密度与后续加工余量，在自行车零部件制造的压铸工段承担定位、合模、导流、顶出的全流程功能。从实际生产用途来看，该工装针对自行车后轮的分型结构做了专属适配，能够精准匹配重力铸造过程中金属液的充型路径，避免轮辐薄壁位置出现冷隔、缩孔缺陷，同时保证轮毂安装位、轴承配合位的尺寸精度，减少后续机加工的切削量，提升零部件生产的材料利用率。在功能特性上，整套工装采用上下对开的分型结构，配套侧抽芯模块来成型后轮的复杂内腔曲面，合模后形成的密闭型腔完全贴合后轮成品的外部轮廓与内部加强筋结构，浇注系统的流道设计顺着轮辐的延伸方向排布，能够让熔融金属在重力作用下平稳填充型腔各个位置，避免金属液紊流卷入气体形成气孔；开模时侧抽芯模块先行退出，避免拉伤铸件的内腔结构，随后顶出机构将成型后的后轮铸件平稳推出，不会造成轮缘位置的变形。设计思路上，整套结构围绕重力压铸的工艺特性展开，首先针对自行车后轮的薄壁、多曲面、带安装配合位的结构特点，将分型面设置在轮体的最大轮廓位置，方便开模取件同时减少飞边的产生；其次针对后轮的轮毂轴承安装位、轮辐加强筋这些对强度和精度要求较高的位置，在工装对应位置做了局部冷却结构的预留，能够让这些位置的金属液优先凝固，保证内部组织致密，满足后续轮组组装时的强度要求；同时充分考虑了工装的安装边界，整套工装的底座安装孔位、合模导向结构完全适配常规立式重力压铸机的工作台尺寸，不需要对现有生产设备做额外改造即可直接上机使用，上下模的导向柱采用对称排布，合模时的定位精度可以控制在0.02mm以内，避免错模导致的铸件尺寸超差。外形尺寸方面，整套工装合模后的整体轮廓适配直径200mm以内的自行车后轮铸件生产，模架的长宽尺寸控制在常规压铸机的装夹范围内，上下模的开模行程预留了足够的取件空间，操作人员可以顺畅完成取件、喷涂脱模剂的常规操作，侧抽芯的行程刚好覆盖后轮内腔的倒扣结构长度，不会因为行程过长造成工装结构冗余、生产效率降低。在实际生产应用中，这套工装能够稳定适配铝合金材质的自行车后轮铸件生产，成型后的铸件轮缘圆度、轮毂安装位的同轴度都可以满足后续轮组组装的精度要求，不需要额外做大量的校形工序，有效提升自行车后轮部件的生产效率与成品合格率。
