汽车带液压主销三踏板集成结构设计

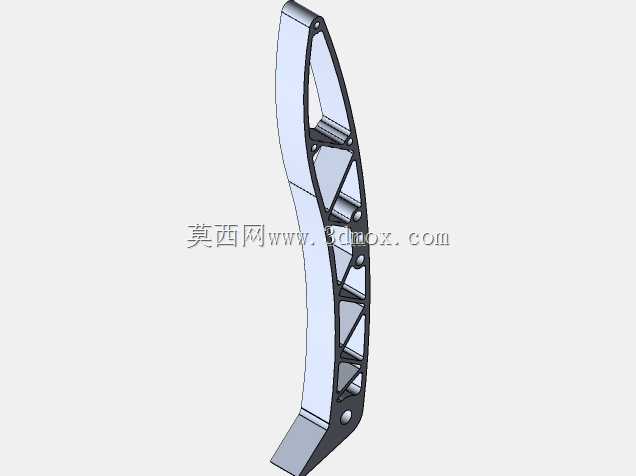

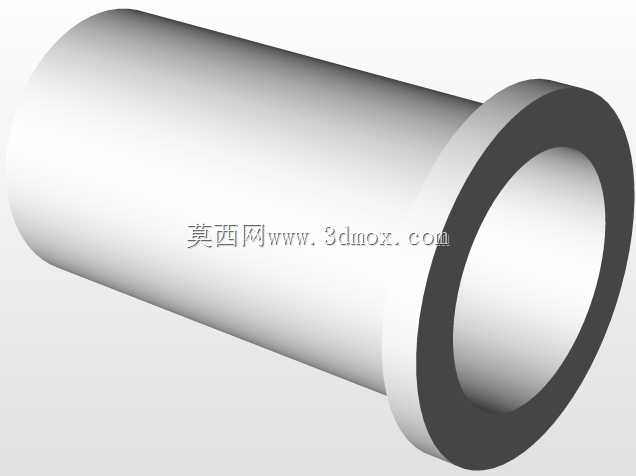

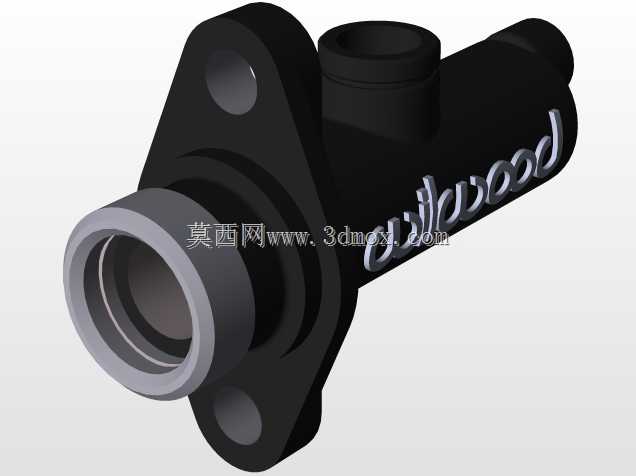

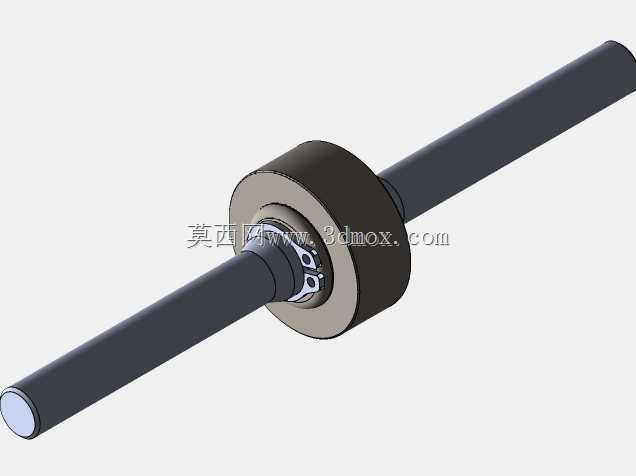

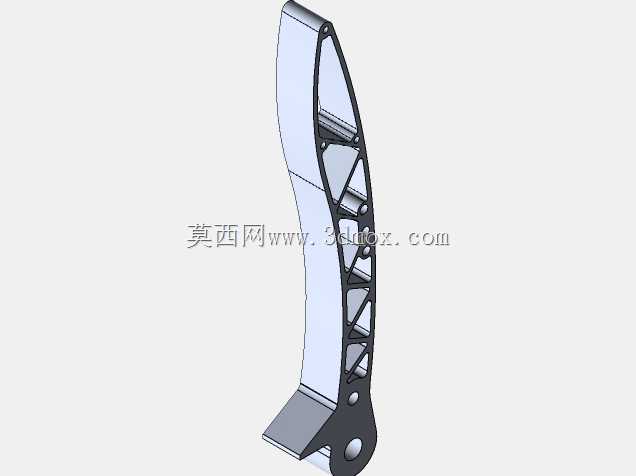

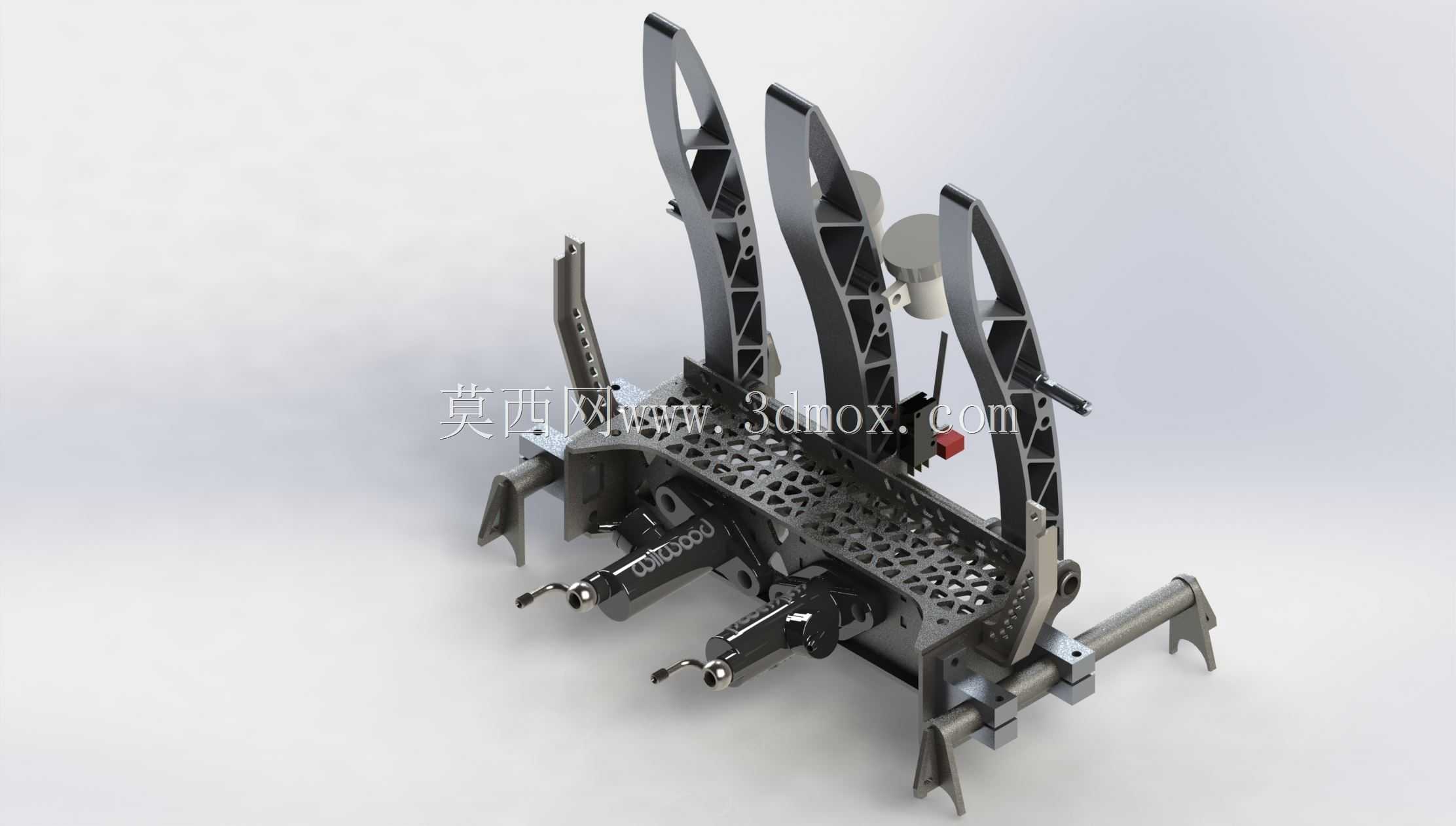

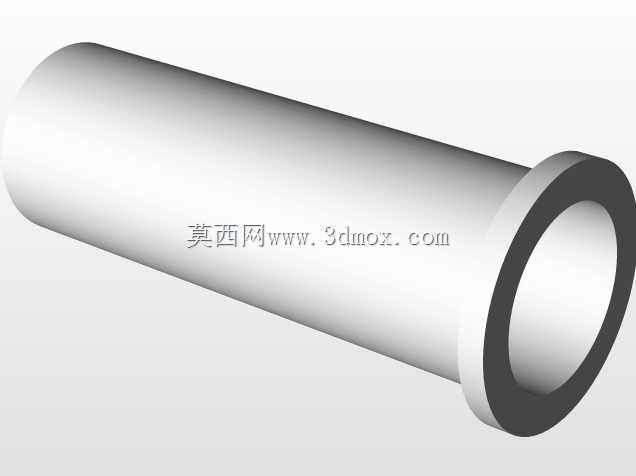

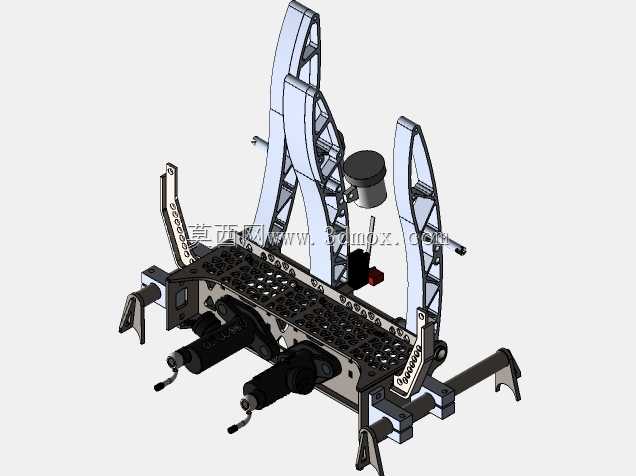

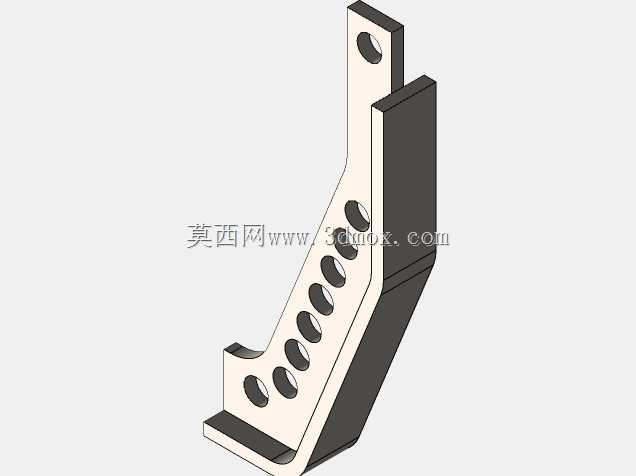

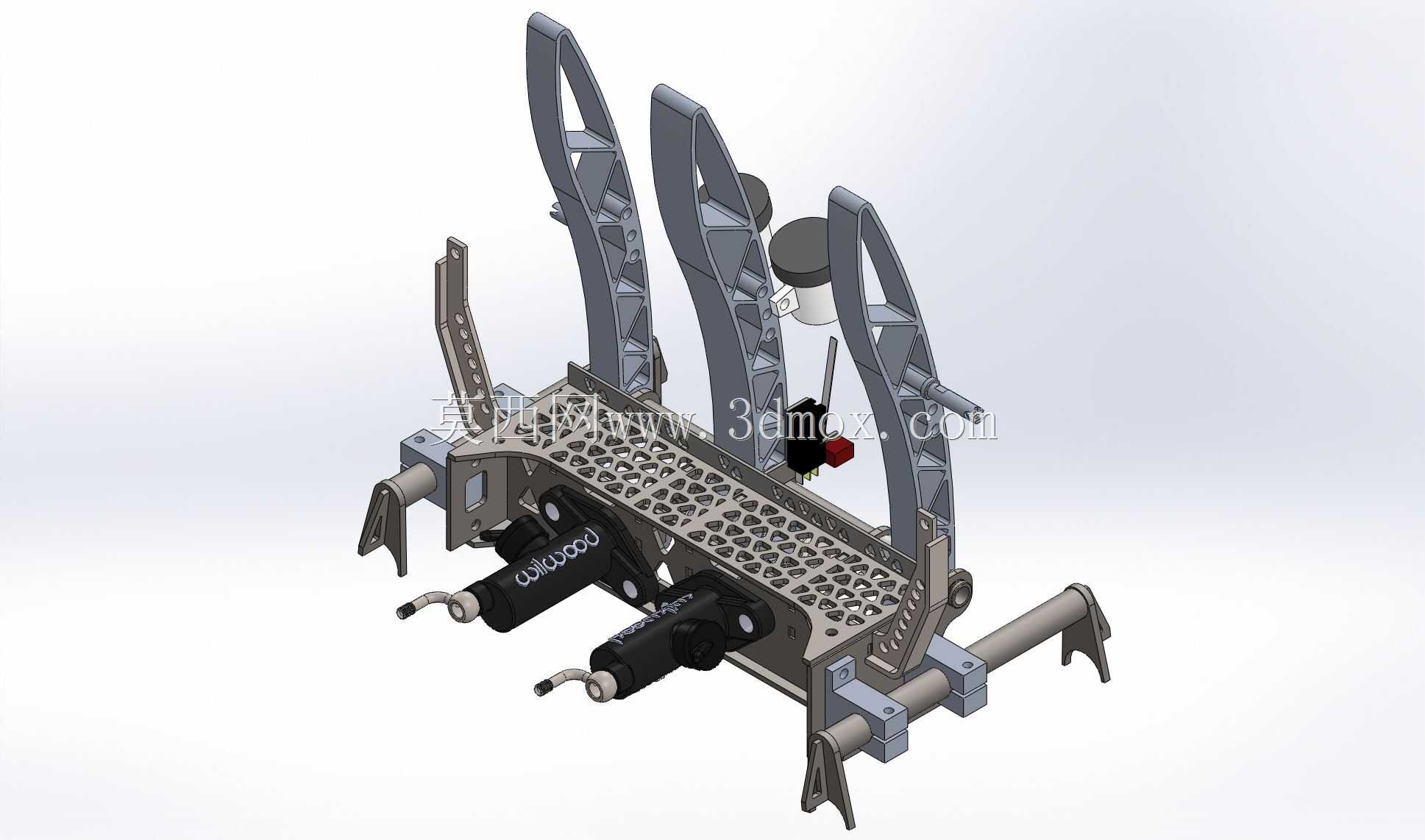

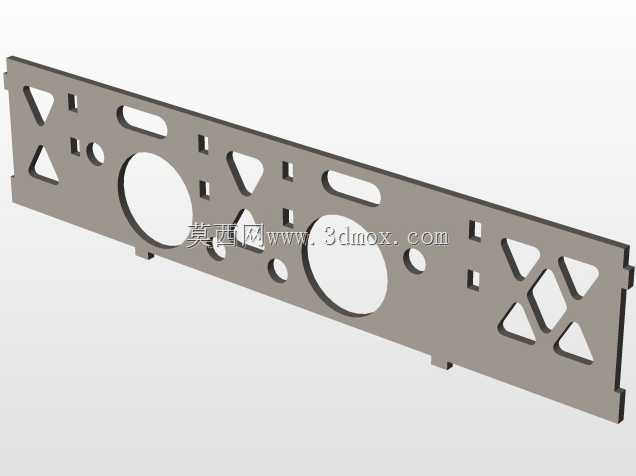

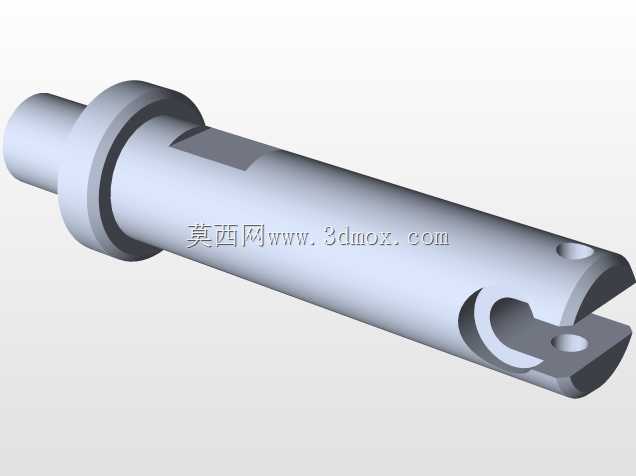

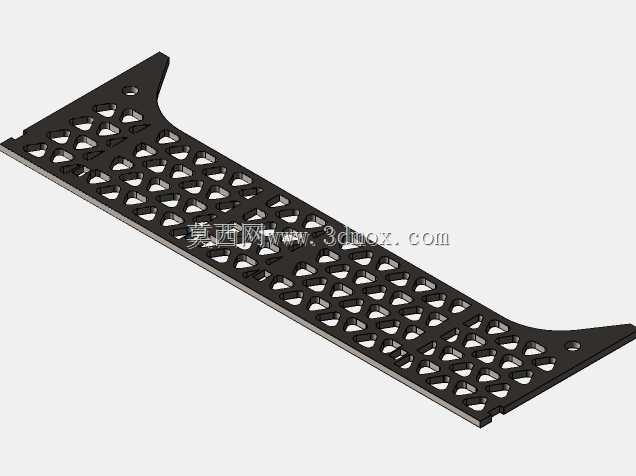

该踏板集成结构主要应用于乘用车辆、轻型商用车辆的驾驶舱操控区域，是驾驶员与车辆动力、传动、制动系统交互的核心操控部件，直接决定驾驶操作的脚感反馈、操控精度与行车安全，适配采用液压制动回路的车型布局，可满足左舵驾驶舱的安装布置需求。整套结构将节气门控制踏板、离合器操控踏板、制动踏板集成在同一镂空高强度安装基座上，替代传统分散式独立踏板的安装形式，大幅减少驾驶舱内踏板区域的安装点位，降低整车装配环节的对位校准难度，同时提升整套踏板机构的结构整体性，避免长期踩踏工况下不同踏板出现安装位偏移、干涉的问题。基座采用带密集镂空的格栅式结构设计，在保证整体结构强度、抗扭刚度的前提下尽可能降低自身重量，同时镂空结构可容纳驾驶舱内掉落的杂物，避免杂物卡滞踏板转轴引发操控风险，基座表面做防滑纹理处理，可作为驾驶员歇脚的临时支撑区域，提升长途驾驶的脚部舒适度。三个踏板的臂身采用变截面镂空的加强筋结构，在保证踩踏受力强度的同时减少臂身重量，踏板臂的踩踏角度经过人体工程学优化，匹配多数驾驶员的脚部踩踏活动范围，踏板踩踏行程分别对应节气门开度、离合器结合点、制动压力的线性输出区间，保证操控反馈线性跟脚，避免出现踩踏虚位、行程突变的问题。结构集成的带液压制动主销部件直接与制动踏板的传动臂连接，可将制动踏板的踩踏力直接传递至液压制动回路，减少力传递的中间环节，提升制动响应速度，同时液压主销的阻尼特性经过匹配调校，可提供合适的制动踏板脚感，避免踏板过硬导致的操控疲劳或是过软导致的制动信心不足。整套踏板总成的安装边界预留了标准化的固定支脚与安装孔位，可直接适配多数同级别车型的驾驶舱前围板安装点位，安装时仅需将基座支脚与前围板的固定位对位锁止，再分别连接节气门拉索/传感器、离合器液压管路、制动主缸油路即可完成装配，各踏板的转轴位置采用自润滑衬套结构，长期使用无需额外加注润滑脂即可保证转动顺畅，减少后期维护成本。踏板臂的末端预留了防滑踏板面的安装位，可根据车型配置需求匹配橡胶防滑垫或是金属运动踏板面，适配不同车型的内饰风格定位，整套结构的受力点均经过有限元强度校核，可承受超过常规踩踏力数倍的冲击载荷，避免紧急制动、猛抬离合等极端操作下出现结构断裂、变形的问题，保障行车操控的可靠性。
