带安装支座同轴式行星减速传动装置

　　在工业传动系统的选型与结构设计工作中，行星减速结构始终是中小空间内实现大减速比、高扭矩输出的核心方案之一，这套带一体式安装支座的同轴式行星减速结构，适配常规工业驱动场景的安装与传动需求，可直接对接原动机输出端完成转速匹配与扭矩放大。从实际应用场景来看，这类结构常被集成在输送线驱动单元、小型自动化设备动力头、包装机械执行端驱动模块中，也可作为实验台架的扭矩匹配单元使用，相比平行轴减速结构，同轴布局的行星结构能大幅缩减传动链的轴向占用空间，同时保证输入输出轴的同轴度，降低安装时的对中调整难度。

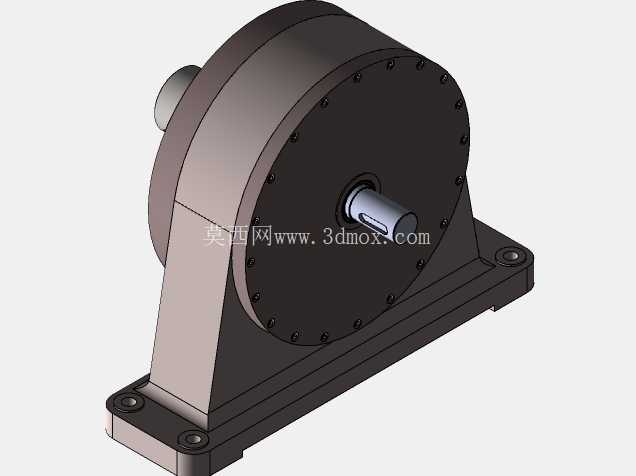

　　从结构功能特性来看，这套传动装置采用内齿圈固定、太阳轮输入、行星架输出的经典NGW行星传动构型，单级传动即可实现标注的6.9减速比，适配输入转速1490r/min的常规异步电机输出工况，可传递65kW额定功率下的扭矩输出。结构上采用一体式铸造安装支座，支座与减速箱壳体通过螺栓刚性连接，底部设置两个带定位沉孔的安装脚，安装脚的螺栓孔间距、沉孔深度都做了适配常规工业安装基面的设计，安装时可通过螺栓直接固定在设备机架的安装平面上，不需要额外加工转接板，能减少现场安装的加工工作量。

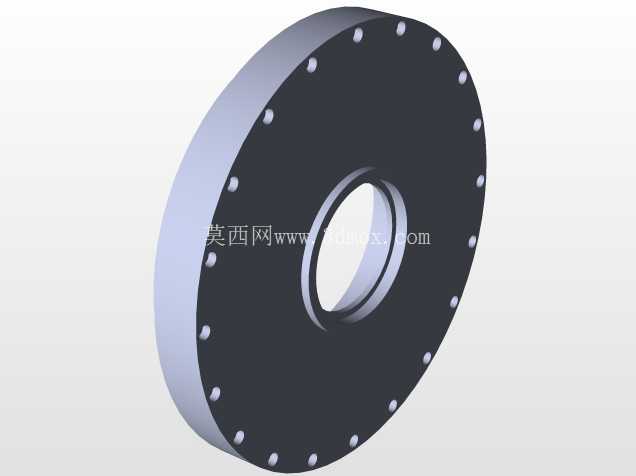

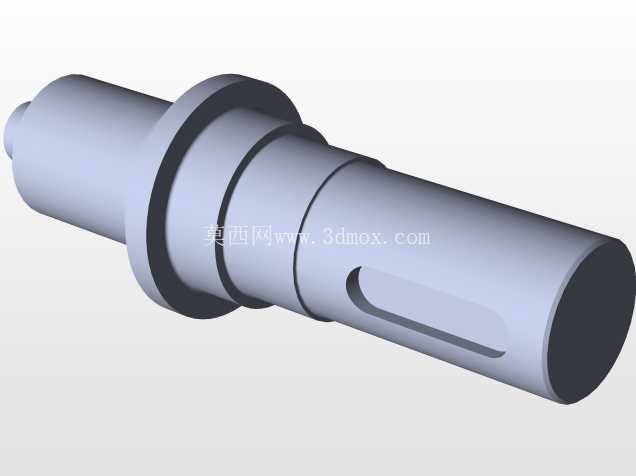

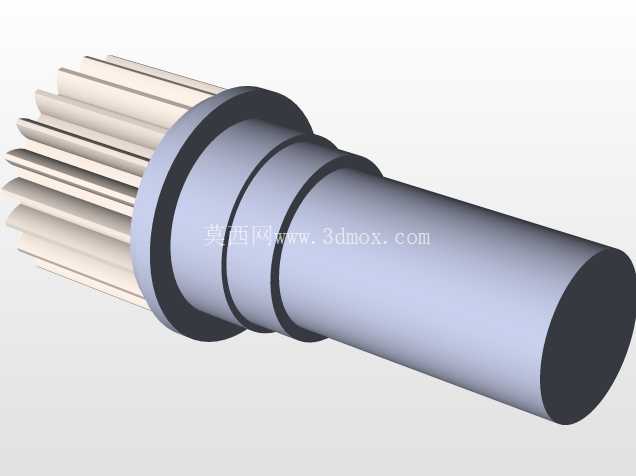

　　设计思路上，整个结构优先保证传动刚性与安装便捷性，输入轴采用伸出式轴头设计，轴端加工有标准平键键槽，可直接通过联轴器与原动机输出轴连接，不需要额外定制转接轴头；输出轴同样采用平键连接结构，轴伸长度与轴径都匹配常规负载端的连接尺寸，可直接对接带轮、链轮或者执行机构的输入轴。壳体采用分段式螺栓连接结构，端盖与主壳体通过一圈内六角螺栓紧固，螺栓沿圆周均布，能保证壳体连接的均匀密封性，同时方便后期拆解维护，更换内部行星轮、轴承等易损件时不需要完全破坏整机安装状态。

　　从安装边界尺寸来看，整个减速装置的最大外轮廓为圆形壳体外径加底部支座的总高度，输入轴与输出轴的同轴度公差控制在工业传动常规精度范围内，安装时只需要保证原动机轴与输出轴的对中误差在允许范围内，即可避免运行过程中的额外径向载荷，延长轴承与齿轮的使用寿命。内部行星轮采用均布设计，三个行星轮沿太阳轮圆周等角度分布，能将输入扭矩均匀分流，降低单个齿轮的载荷，相比定轴轮系结构，同等体积下的行星结构能传递更大的扭矩，同时运行过程中的动平衡性能更好，适合中高转速的连续运行工况。

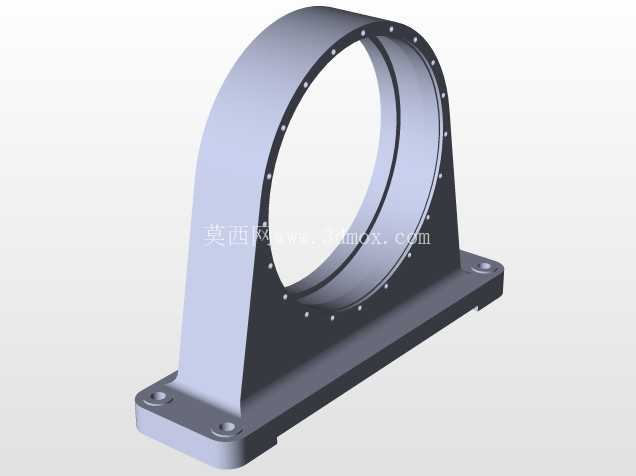

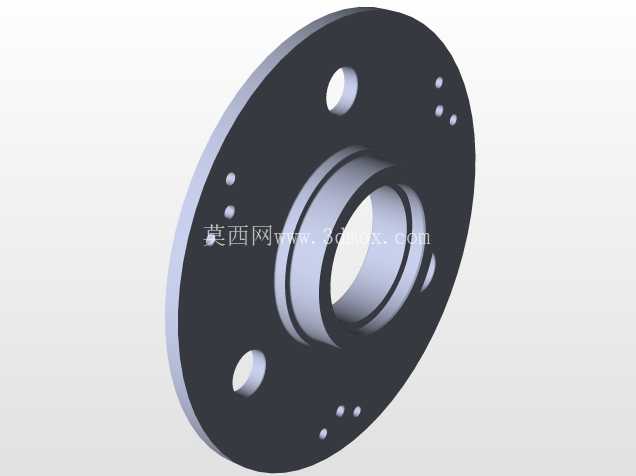

　　在结构细节处理上，壳体底部的支座设置有加强筋结构，从安装脚位置延伸至壳体侧面，可承受输出端带来的倾覆力矩，避免重载工况下支座出现变形；端盖与壳体的结合面设置有密封槽，可安装密封圈防止内部润滑脂泄漏，同时阻挡外部粉尘、水汽进入壳体内部，适配多粉尘的工业车间使用环境。输入输出轴的轴肩位置都设计有轴承安装位，采用深沟球轴承承受径向载荷，同时可承受一定量的轴向载荷，保证轴系运行的稳定性，避免轴系窜动影响齿轮啮合精度。

　　对于结构设计从业者来说，这套模型的建模逻辑完全遵循实际加工装配顺序，每个零件的装配约束都符合实际工程装配关系，可直接作为同类型行星减速装置设计的参考模板，也可根据实际负载需求调整齿轮模数、齿宽、轴径等参数，快速衍生出适配不同功率、不同减速比需求的同系列减速结构。在设备选型过程中，这类同轴行星减速结构尤其适合安装空间受限、对输入输出同轴度有要求的传动场景，相比多级平行轴减速器，其结构更紧凑，重量更轻，安装维护难度更低，能有效降低设备整体的设计与制造成本。
