工业传动用两级减速装置结构设计

该两级减速装置主要面向工业生产场景中的动力传输环节，广泛适配输送线、轻工生产设备、小型工程机械、物料搬运设备等需要降低输入转速、提升输出扭矩的传动场景，作为动力源与执行机构之间的核心传动部件，承担着匹配转速、传递扭矩的核心作用，能够将原动机输出的高转速通过两级齿轮啮合减速，转化为工作端所需的低转速大扭矩动力输出，保障设备运行过程中动力输出的稳定性与负载适配性。

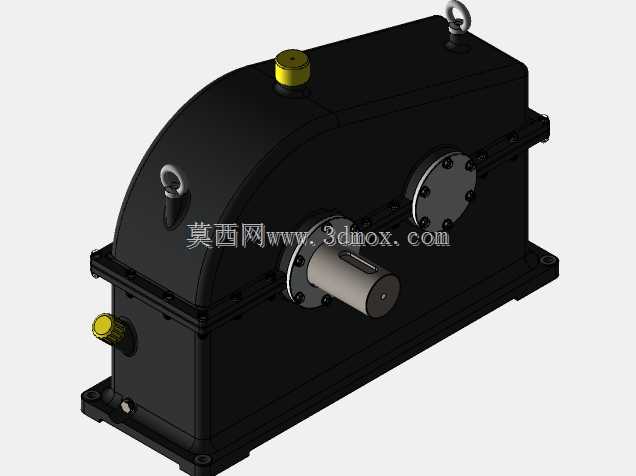

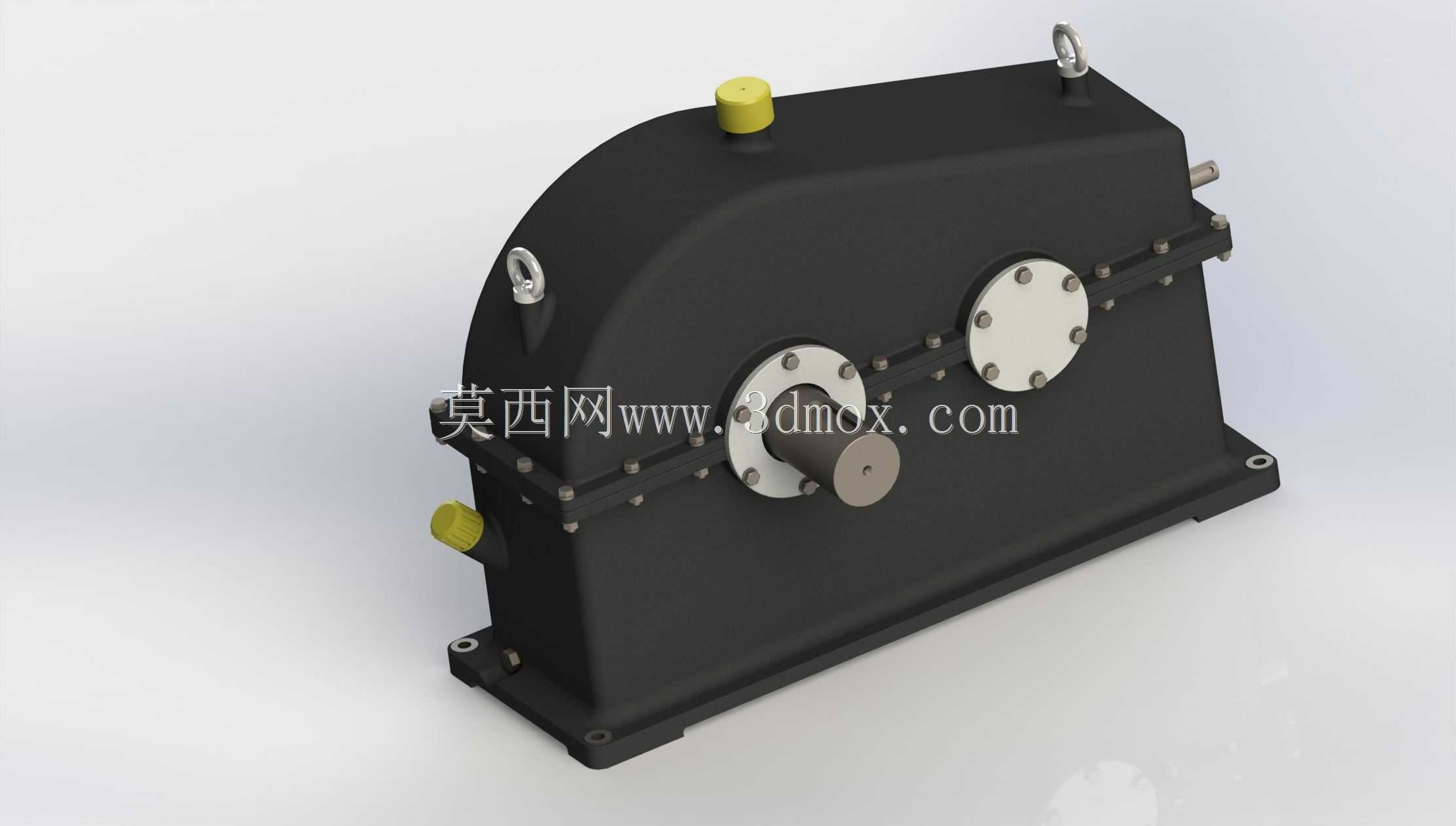

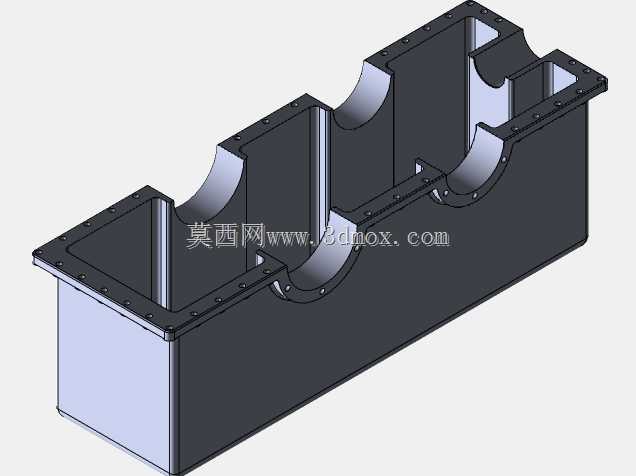

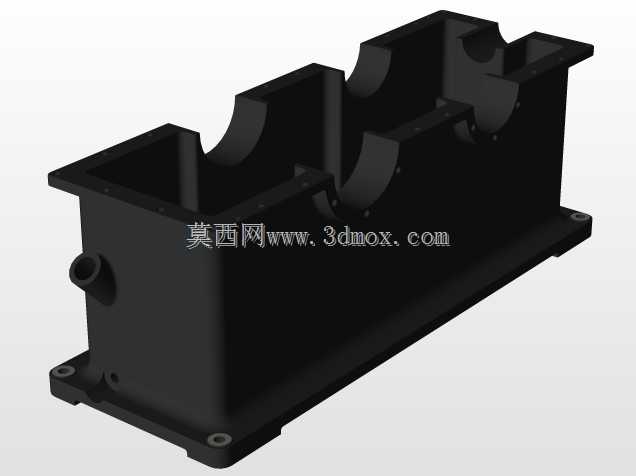

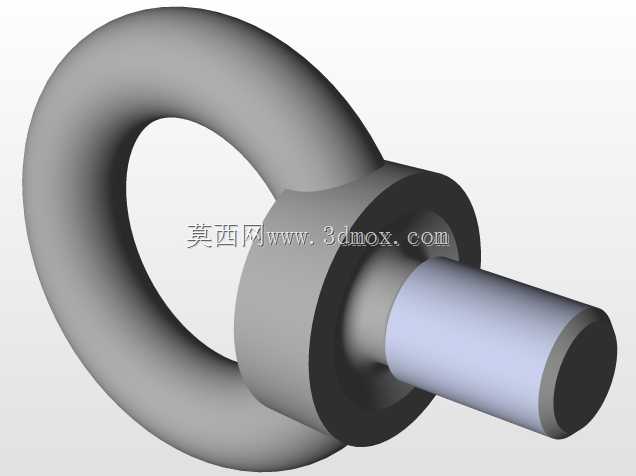

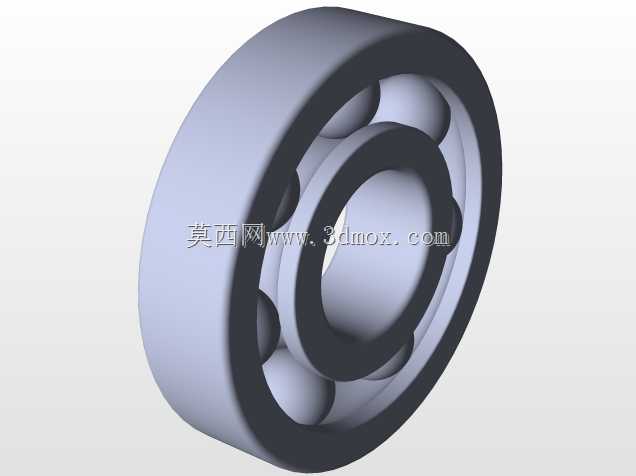

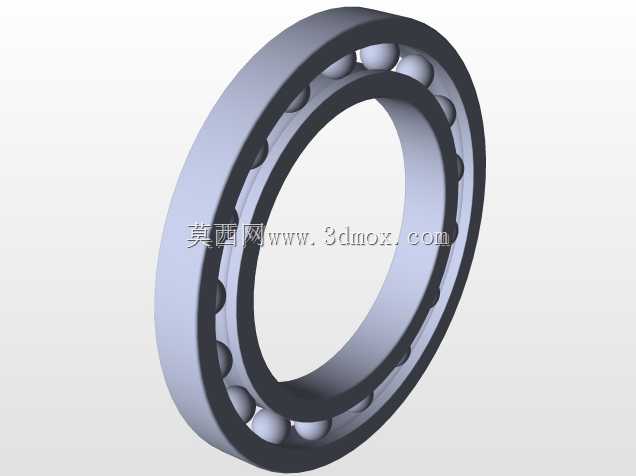

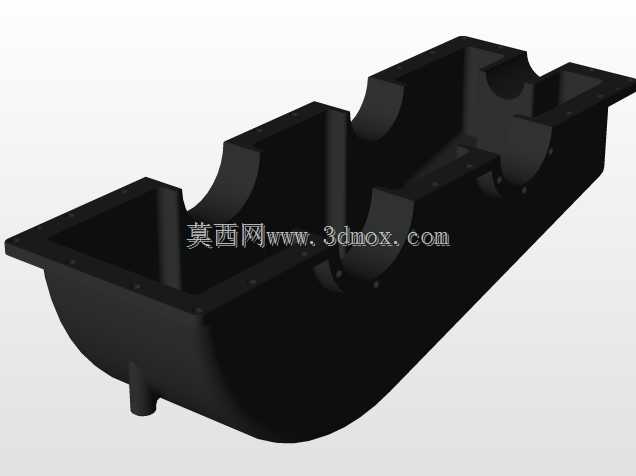

在功能特性上，该装置采用两级圆柱齿轮传动结构，通过两对参数匹配的齿轮副实现传动比的合理分配，相比单级减速结构能够在紧凑的空间内实现更大的传动比，同时保证传动过程的平稳性，降低齿轮啮合过程中的振动与噪音。箱体采用一体化铸造成型结构，具备足够的结构刚度与强度，能够承受传动过程中齿轮啮合产生的径向力与轴向力，避免箱体变形导致的齿轮啮合偏移，延长传动部件的使用寿命。箱体上设置的吊环结构方便设备的吊装与转运，侧面与顶部的工艺孔盖便于后期对内部齿轮、轴承部件进行检修与维护，底部的安装法兰面设置有对应的安装定位孔，能够保障设备安装过程中的定位精度，避免运行过程中出现移位。

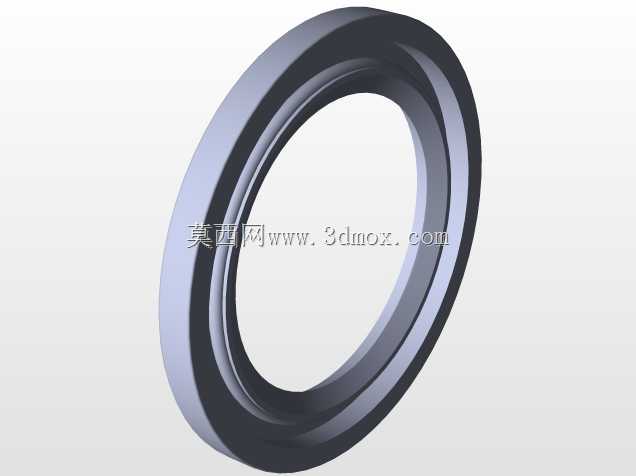

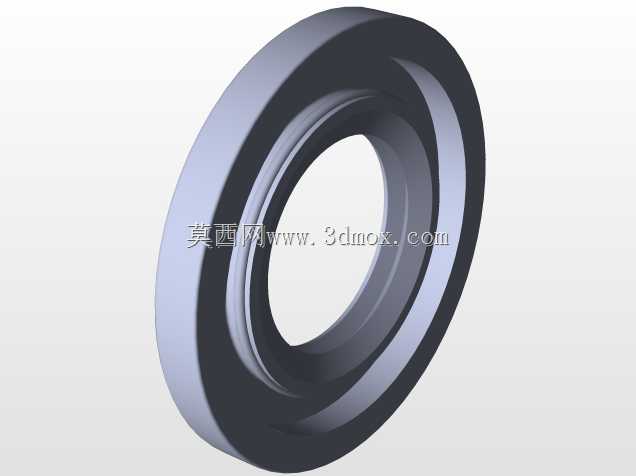

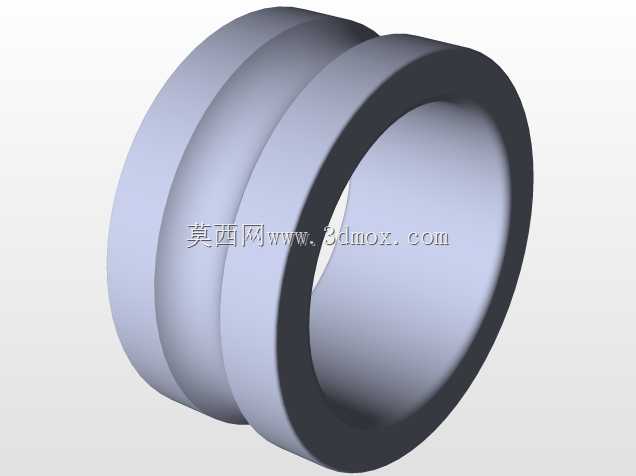

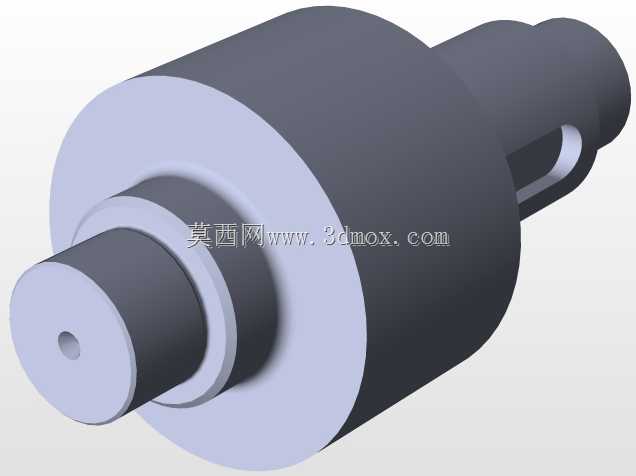

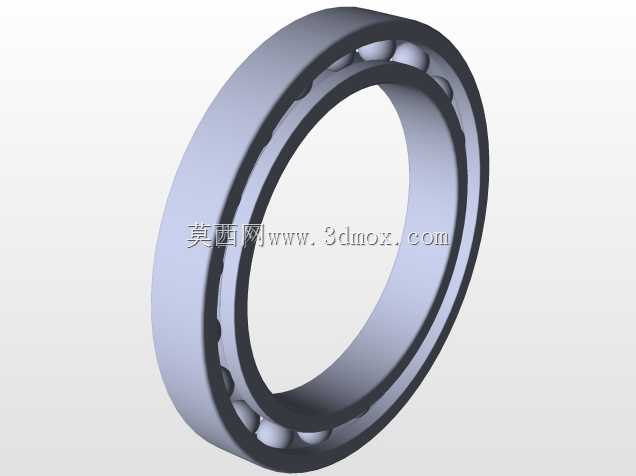

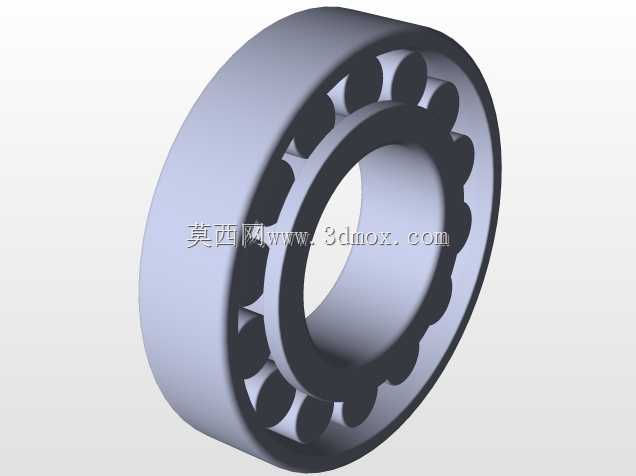

在设计思路上，该结构优先考虑传动效率与运行可靠性，两级齿轮的传动比分配遵循等强度设计原则，让两级齿轮副的承载能力大致匹配，避免出现单级齿轮过早磨损的问题；同时充分考虑润滑需求，箱体内部预留有足够的储油空间，能够通过齿轮飞溅润滑的方式为啮合齿面、轴承位置提供润滑，降低传动过程中的摩擦损耗，减少部件磨损。输入轴与输出轴的轴伸端设置有对应的密封结构，能够避免箱体内部润滑油泄漏，同时阻挡外部粉尘、杂质进入箱体内部，保障内部传动环境的清洁。

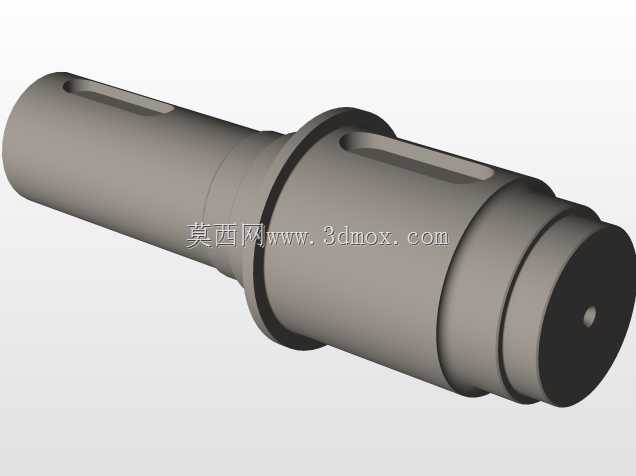

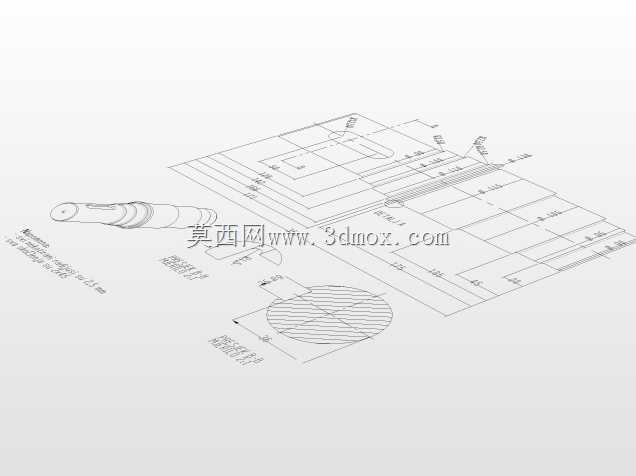

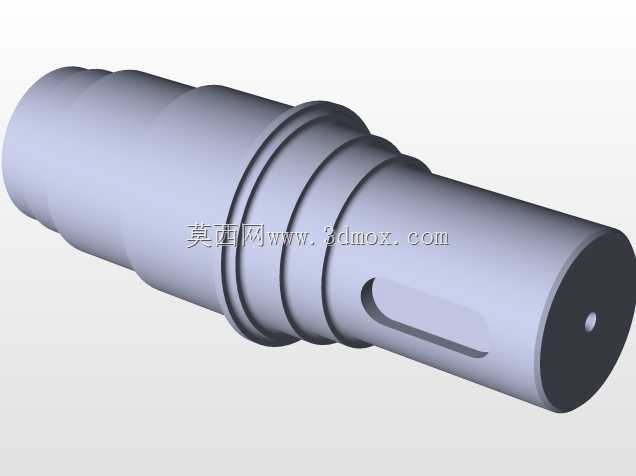

在安装边界方面，该减速装置采用卧式底脚安装方式，底部安装平面的孔位按照标准传动部件安装尺寸设计，输入轴与输出轴的轴伸直径、键槽尺寸匹配常规工业传动的连接标准，能够直接适配标准联轴器、带轮等传动连接件，无需额外定制转接部件；整体外形轮廓紧凑，弧形的箱体上盖设计在提升箱体刚度的同时，减少了不必要的空间占用，能够适配安装空间较为紧凑的设备布局场景，安装过程中只需保障底部安装平面的水平度，对齐输入输出轴的同轴度即可完成装配，降低现场安装调试的难度。
