单片摩擦式离合器传动结构设计

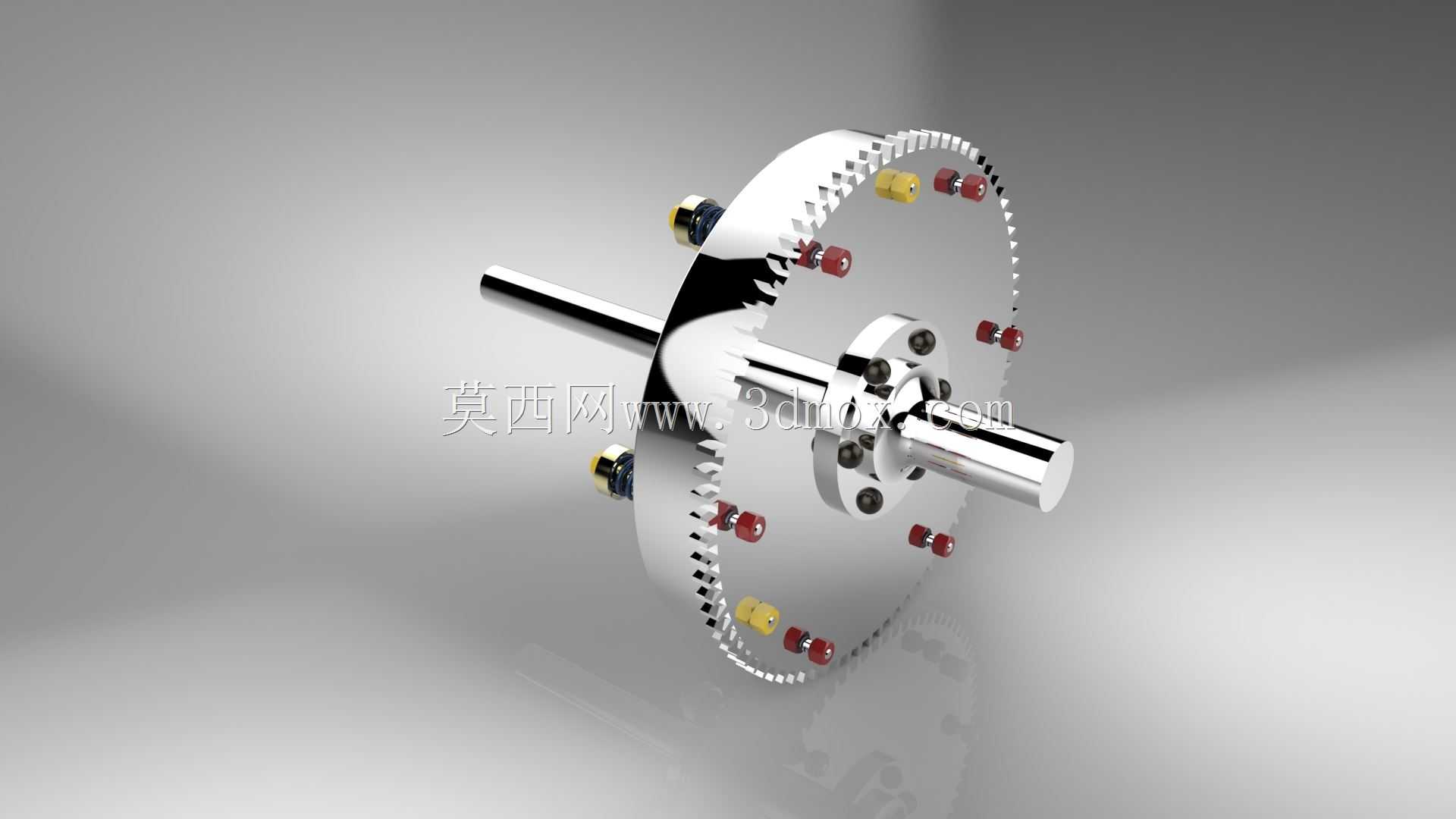

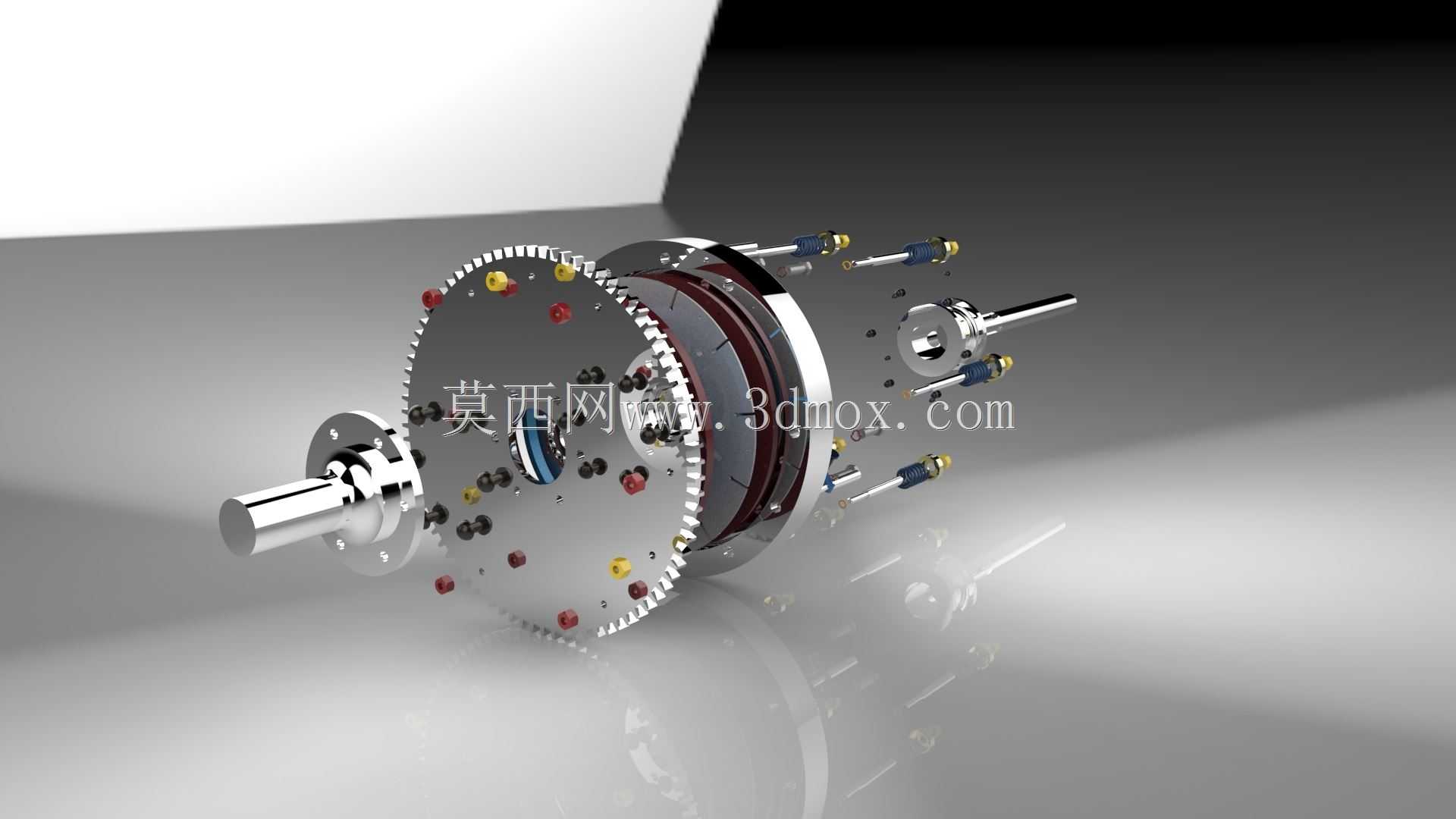

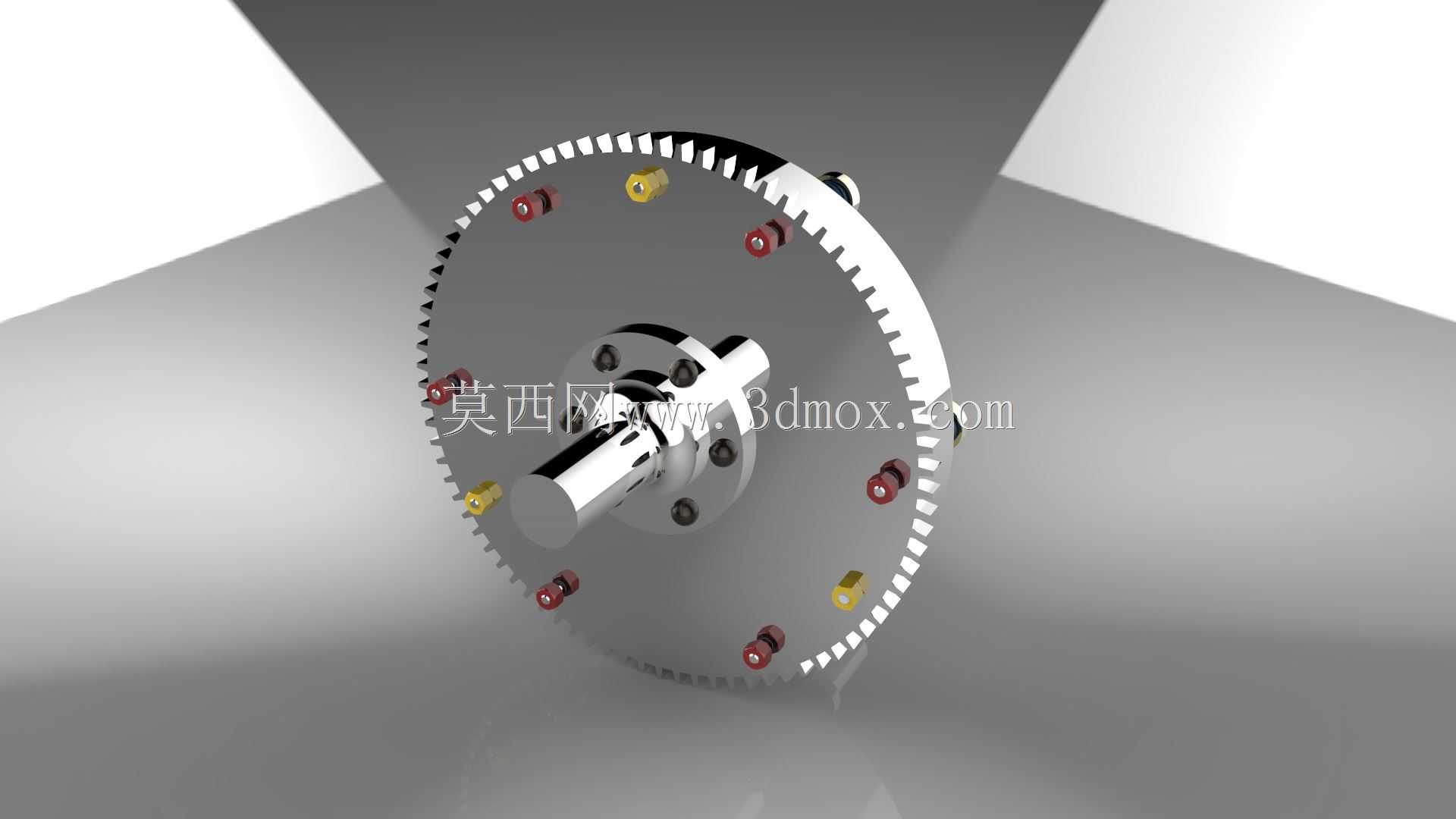

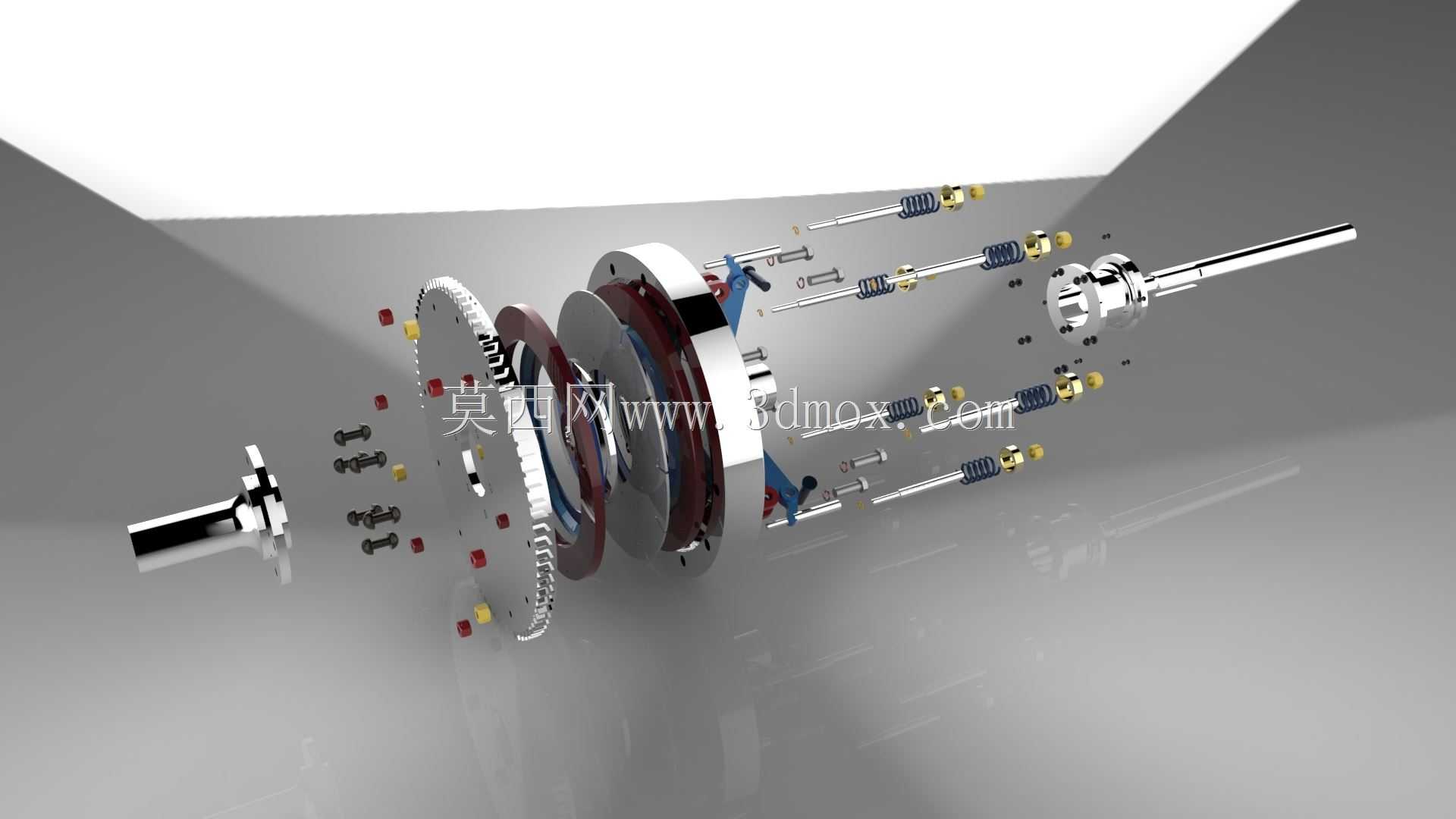

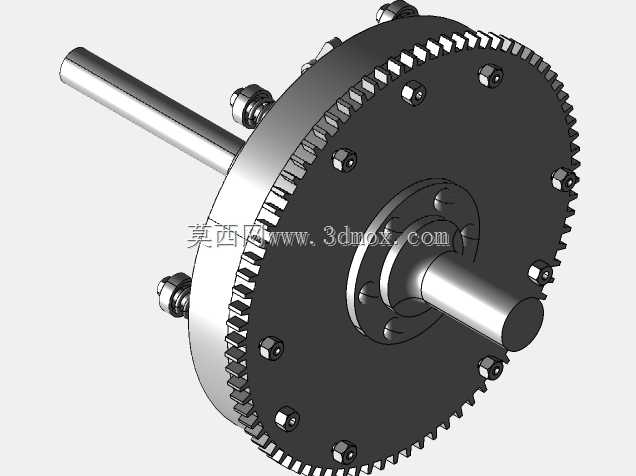

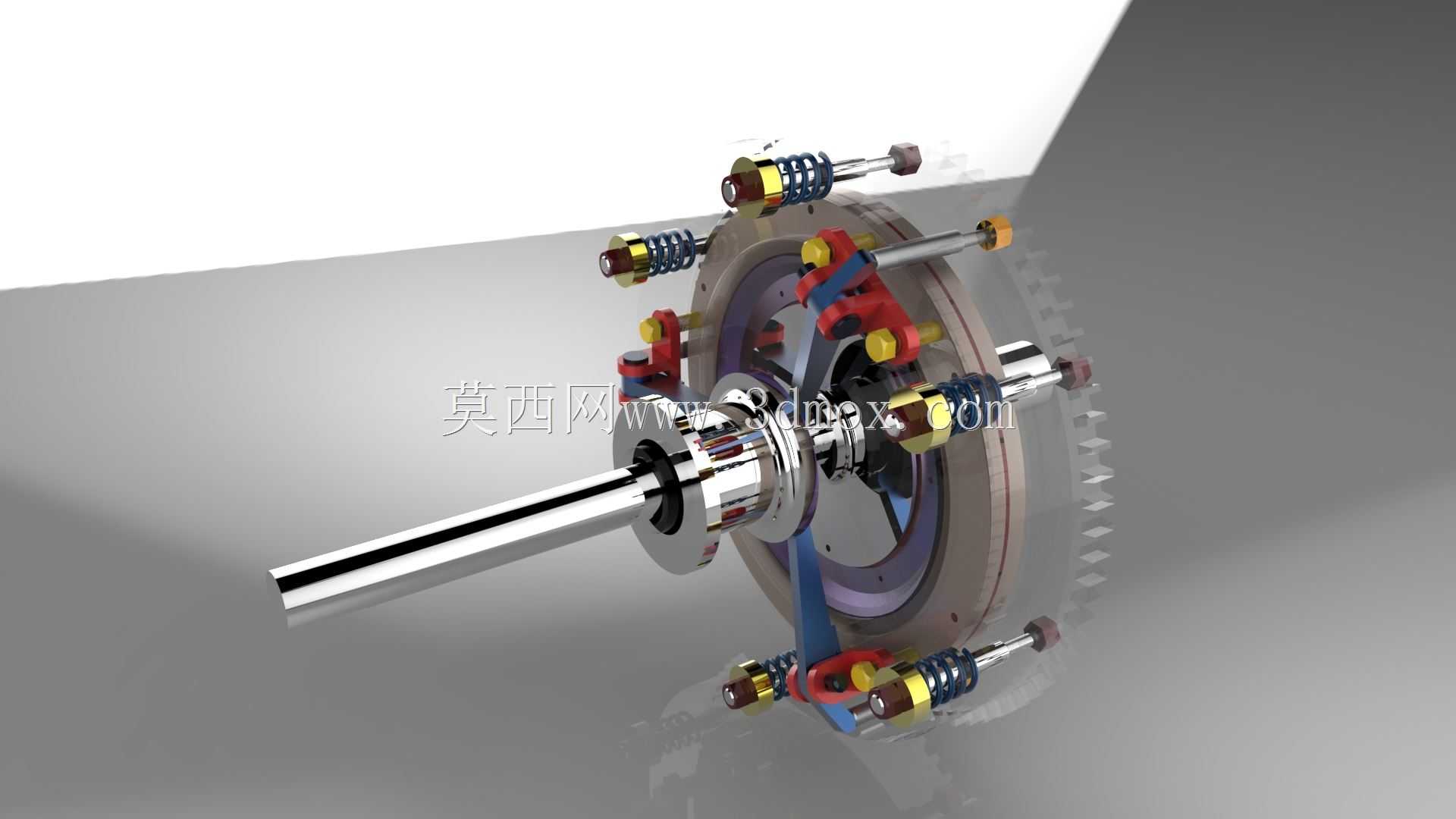

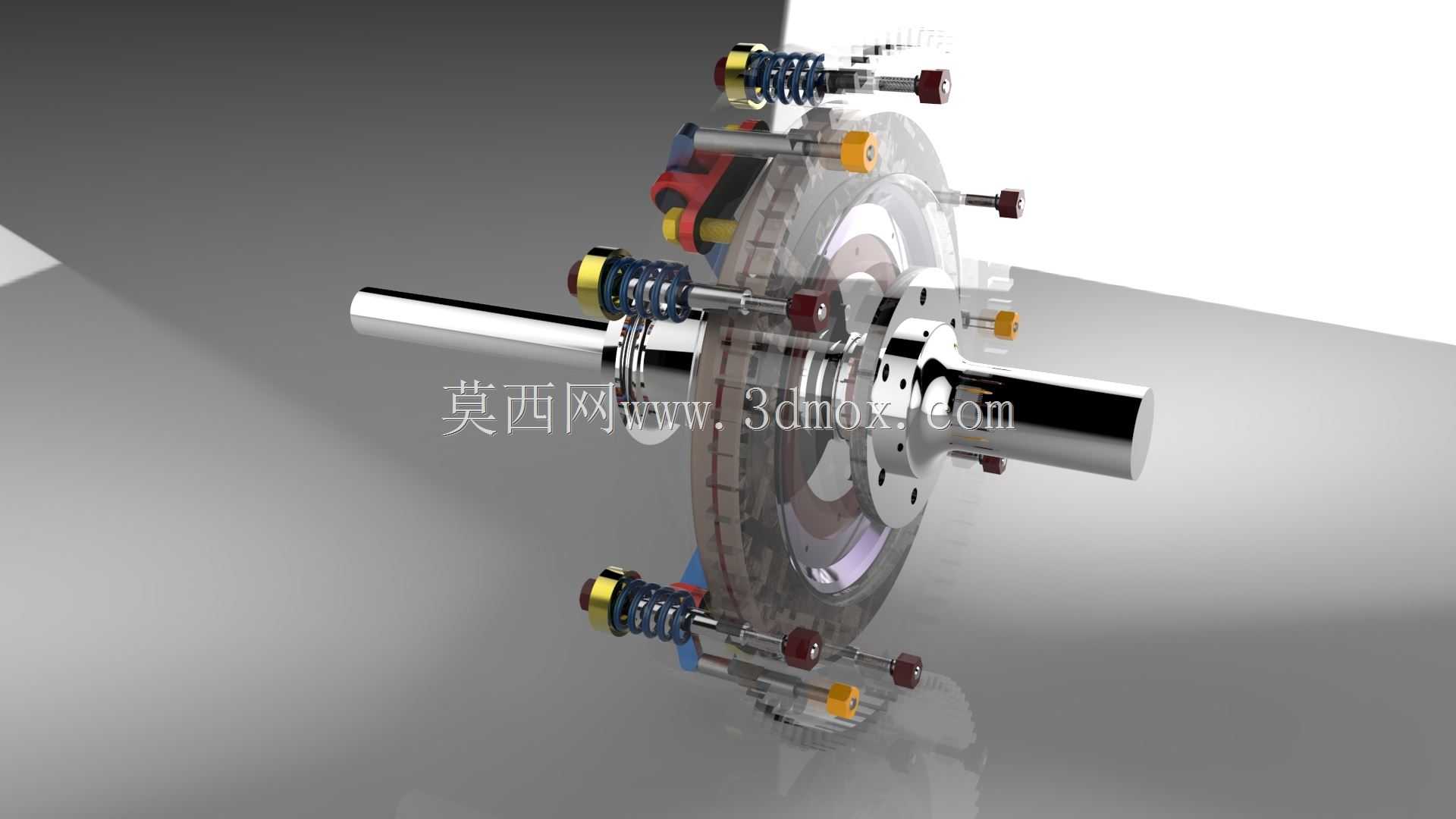

单片式离合器作为机械传动系统中核心的动力通断控制部件，广泛应用于中小功率传动场景，在轻型机动车辆、小型工业传动设备、农用作业机械、通用机床进给系统中都承担着动力接合与切断的关键作用，能够在原动机持续运转的状态下，实现从动端的平稳启动、运转中换挡变速、过载时的打滑保护，避免传动链受到刚性冲击损坏核心部件。这款单片离合器采用单摩擦副结构设计，整体围绕同轴传动的输入输出轴展开布局，核心组件包含主动摩擦盘、从动摩擦毂、膜片压紧弹簧、分离推杆、导向支撑轴承、复位弹性元件与连接花键轴，整体结构紧凑，轴向尺寸控制在适配常规中小功率传动的安装范围内，径向轮廓以摩擦盘外径为最大边界，安装时可直接通过轴端的轴肩与键槽实现轴向与周向定位，无需额外设计复杂的转接支撑结构，适配常规直径的传动转轴安装需求。设计过程中充分考虑了接合过程的平顺性要求，沿圆周均匀布置多组螺旋压紧弹簧，为摩擦副提供均匀稳定的轴向压紧力，保证动力传递过程中摩擦面受力均匀，不会出现偏磨导致的传动扭矩波动；分离机构采用沿周向分布的顶推结构，分离动作触发时多组推杆同步施力，推动压盘克服弹簧压力轴向移动，实现主从动摩擦盘的快速分离，分离行程控制在合理区间，既保证彻底分离无拖滞，又避免过大的操纵行程提升操作便捷性。摩擦副接触面采用平面环形设计，有效摩擦半径经过扭矩匹配计算，能够在额定压紧力下传递足够的工作扭矩，同时预留一定的扭矩储备，当传动系统出现瞬时过载时，摩擦面可发生可控打滑，吸收冲击能量保护后端传动齿轮、轴类零件不受损坏。整体结构的导向部位均设计有耐磨衬套与润滑通道，长期往复分离接合动作下仍能保持精准的运动轨迹，不会出现卡滞、偏斜问题；所有外露的弹簧、推杆部件都做了圆周方向的均匀排布，整体动平衡性能优异，适配中高转速的传动工况，运转过程中不会产生额外的振动与噪音。安装边界方面，输入输出轴保持严格同轴度要求，轴向安装空间预留出分离动作所需的移动间隙，径向安装范围不超出摩擦盘最大外径，可直接集成到现有传动链的两轴之间，无需对原有设备的机架结构做大幅改动，适配性较强，能够满足多数通用机械传动场景的动力控制需求，在频繁启停、需要频繁切换动力通断的工况下能够保持稳定的工作性能，维护时仅需定期检查摩擦片磨损量与弹簧预紧力即可，拆装便捷维护成本较低。
