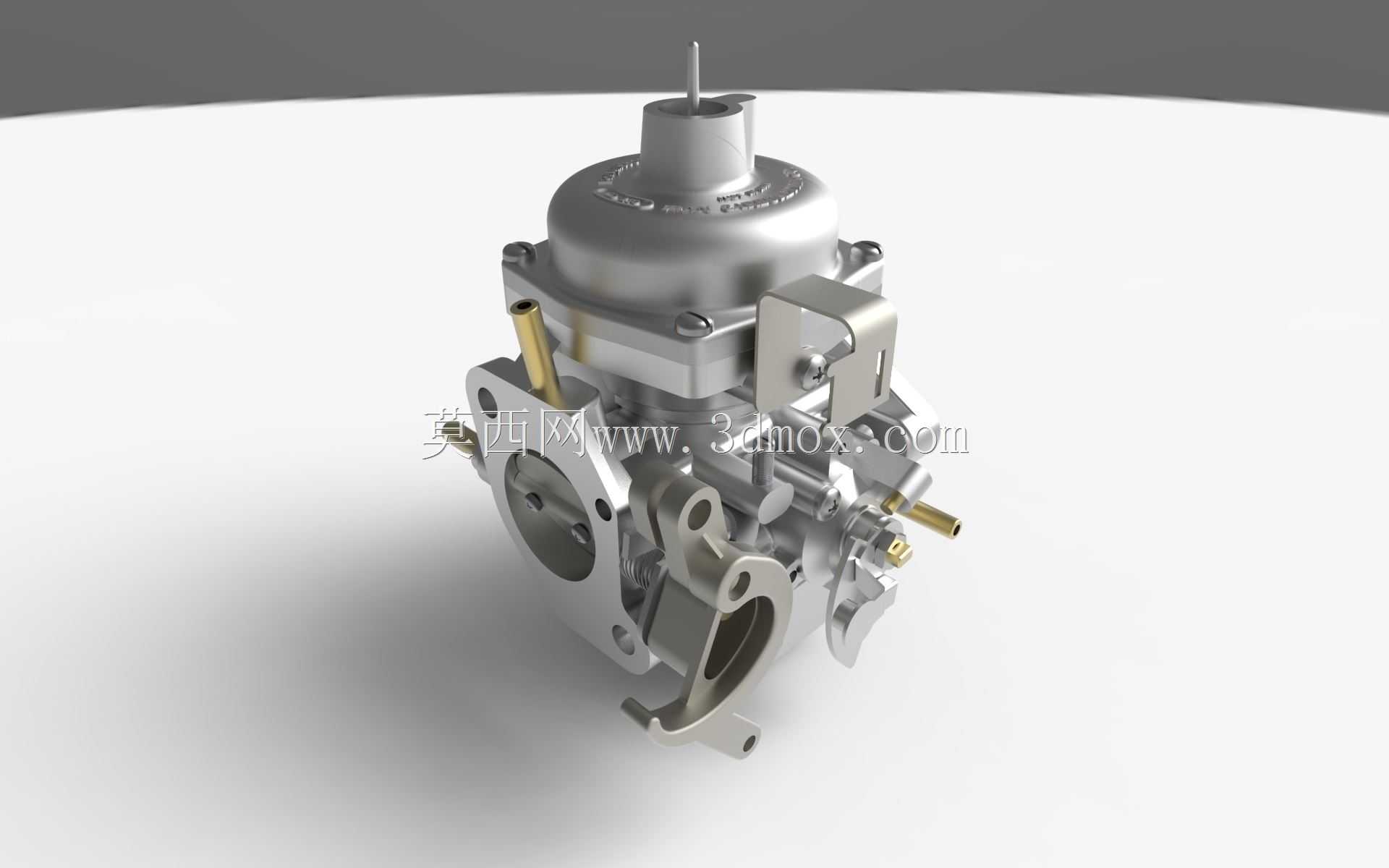

等真空柱塞式摩托车发动机化油器结构

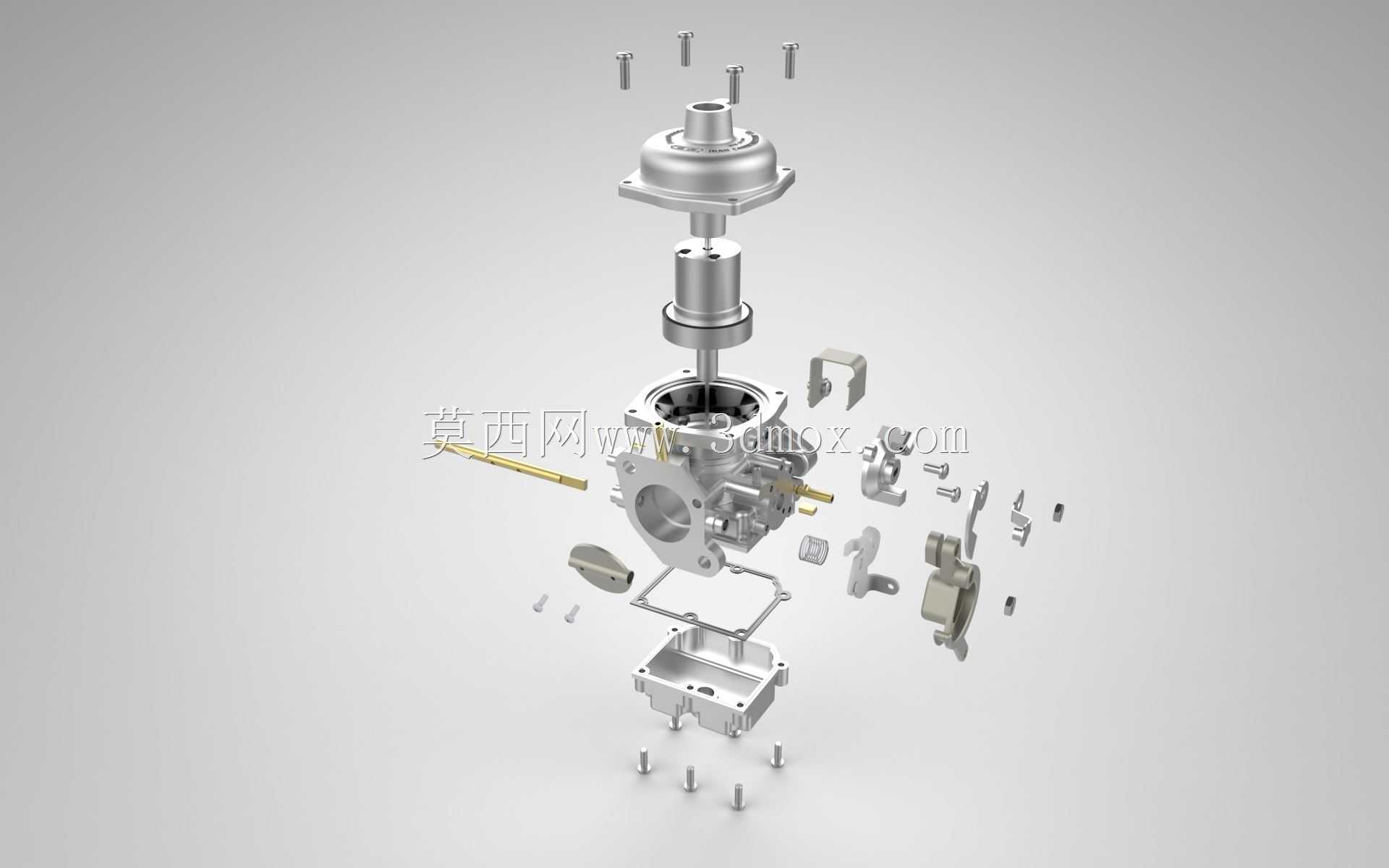

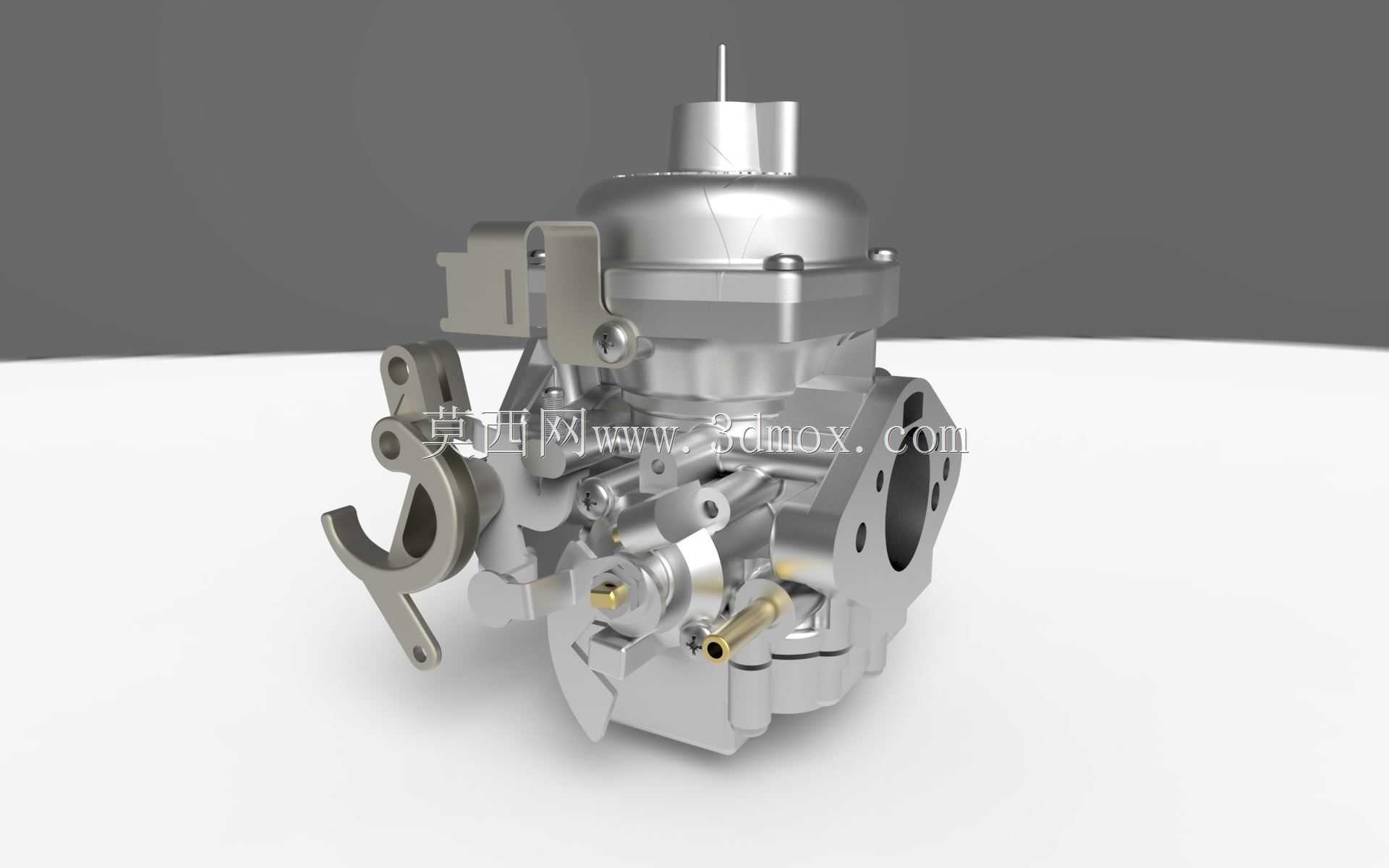

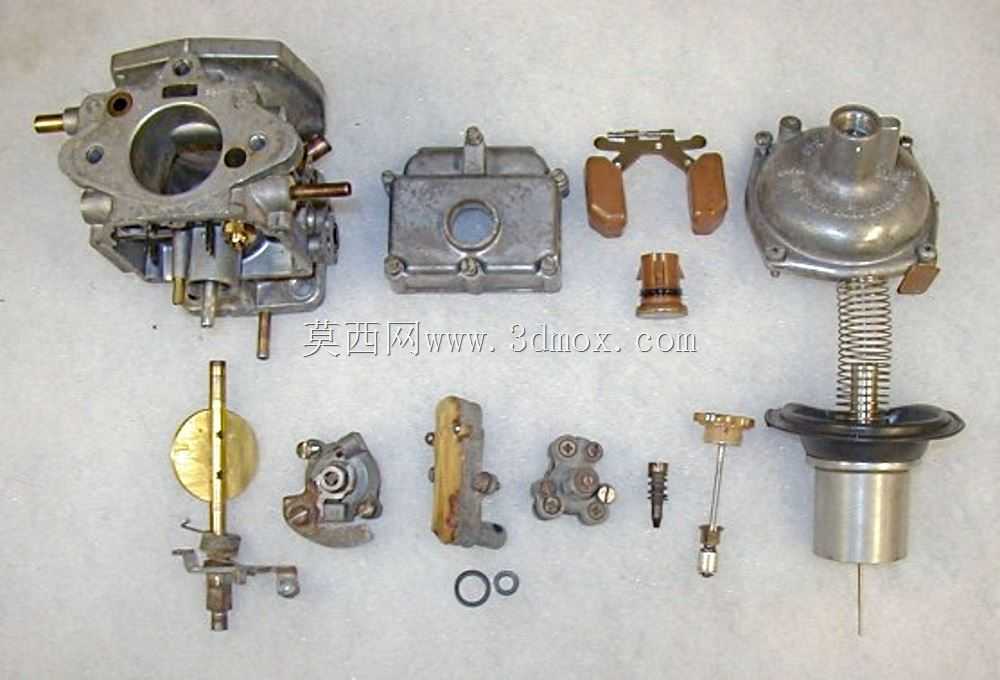

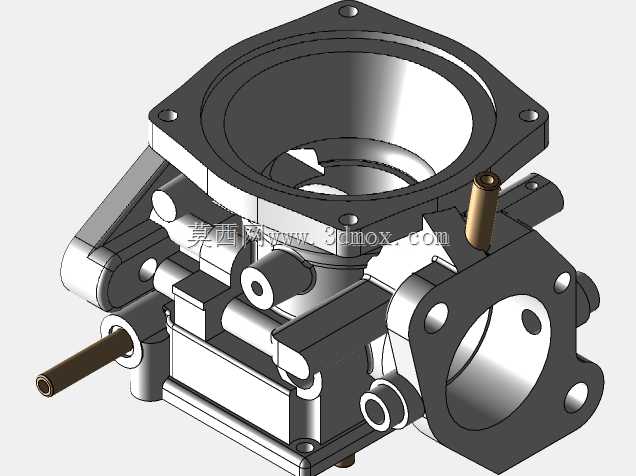

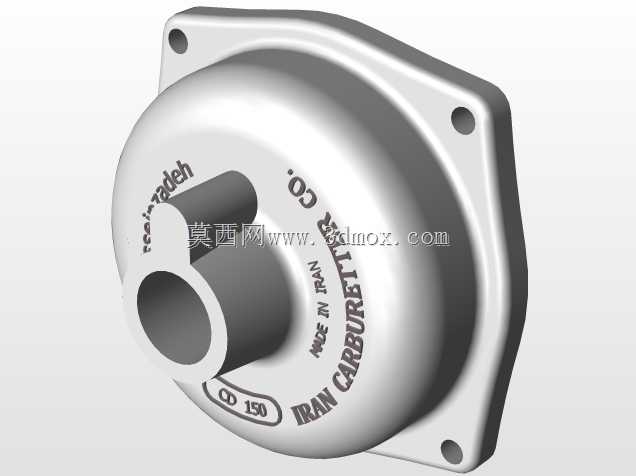

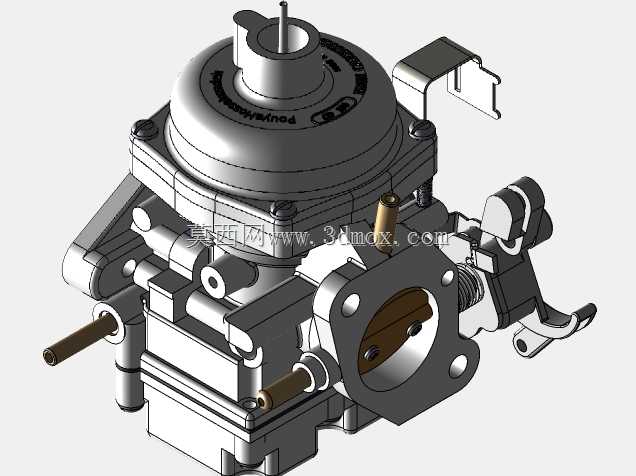

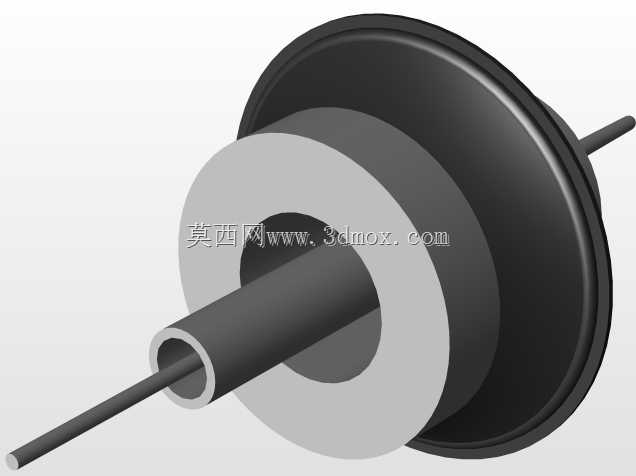

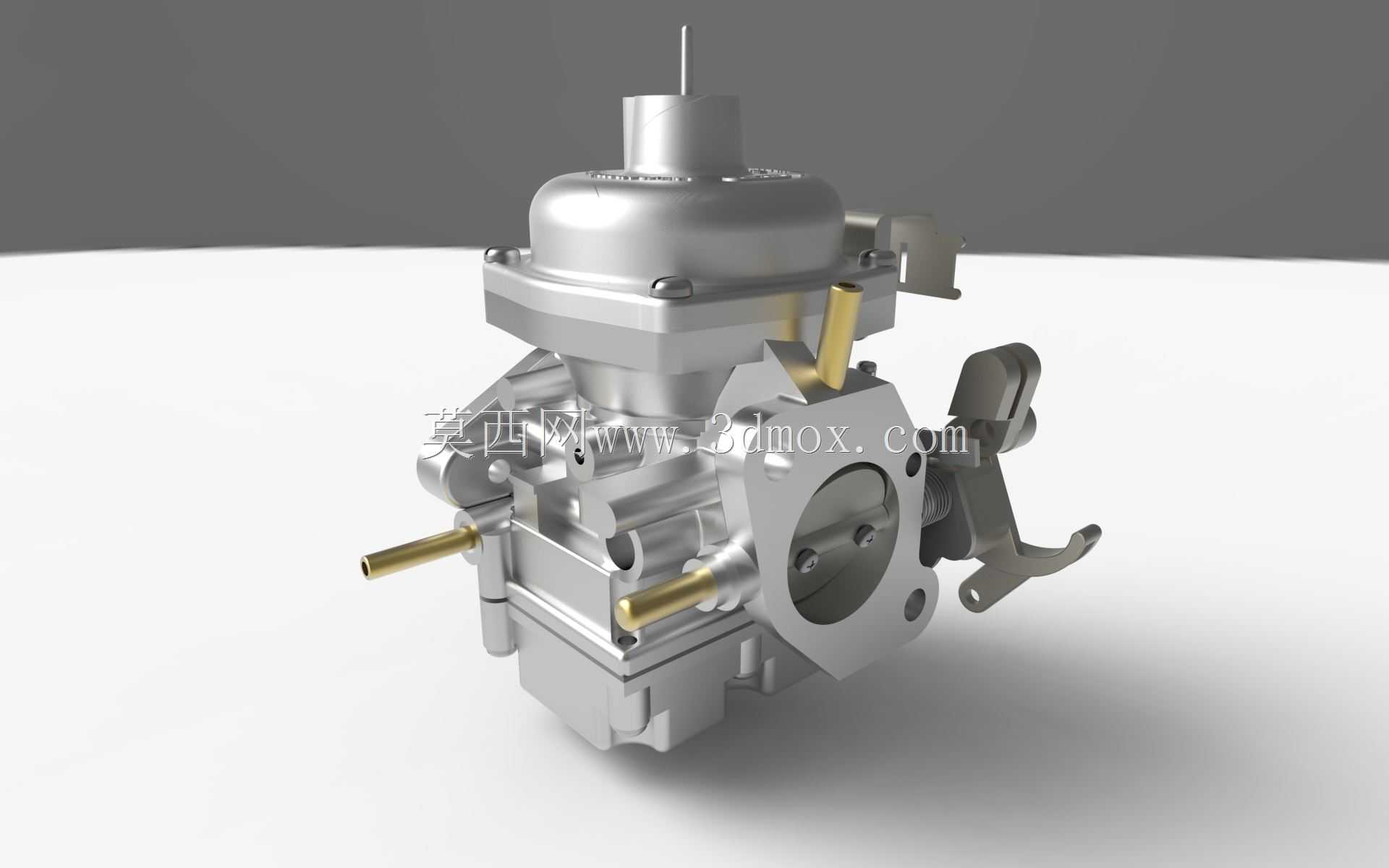

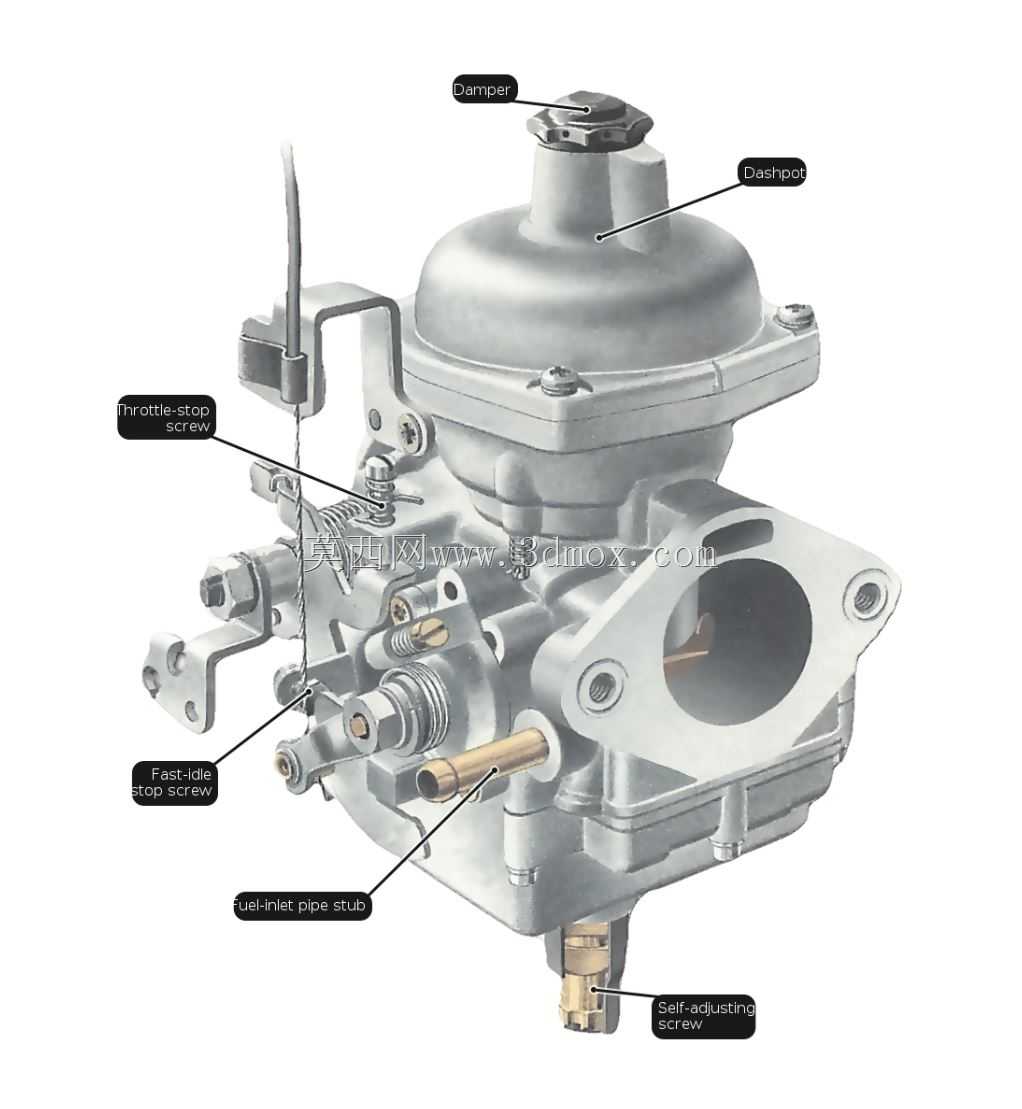

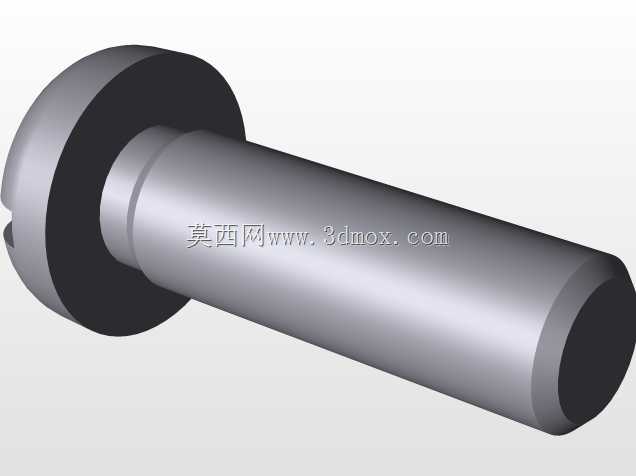

这款化油器主要应用于小排量通用内燃机领域，覆盖跨骑式摩托车、通用小型发电机组、园林动力机械等搭载单缸四冲程汽油机的设备场景，是内燃机燃油供给系统的核心精密部件，承担着根据发动机不同工况动态调配燃油与空气混合比例的核心作用，直接决定内燃机的动力输出平顺性、燃油经济性与怠速稳定性，是影响整机排放指标与运行可靠性的关键组件。从功能特性来看，这款化油器采用等真空柱塞式结构设计，内置真空膜盒组件可根据喉口处的进气负压自动升降柱塞开度，无需驾驶者手动控制柱塞位置，能够在节气门开度变化的过程中自动匹配最佳的喉口通气面积，避免急开节气门时出现混合气过稀导致的回火、动力迟滞问题，同时可在匀速巡航工况下维持稳定的油气混合浓度，兼顾动力响应与燃油消耗表现。产品本体集成了怠速量孔、主量孔、启动加浓阀、怠速调节螺钉、油针组件等多个功能模块，可分别对应冷启动、怠速运转、中小负荷巡航、大负荷全功率输出等全工况的供油需求，冷启动状态下加浓阀会额外供给浓混合气帮助发动机快速达到工作温度，怠速工况下通过旁通气道供给少量混合气维持低转速稳定运转，大负荷工况下主量孔与油针配合提供足够的燃油供给满足功率输出需求。在设计思路上，这款化油器采用一体化压铸铝合金本体设计，所有油道、气道均集成在本体内部减少外接管路的泄漏风险，外部的安装支耳、接口位置均做了加强筋设计提升安装刚性，避免长期震动导致的连接松动；顶部的真空膜盒采用密封卡扣结构便于后期维护拆解，侧面的燃油接口、怠速调节螺钉均布置在便于操作的外侧位置，方便装机后的调试作业。从安装边界来看，化油器进气端采用标准橡胶管接口尺寸，可匹配对应排量的空气滤清器出气口，出气端采用法兰面安装结构，通过两颗螺栓固定在发动机进气道上，安装孔位间距符合同排量机型通用安装规范，无需额外改装即可直接替换同规格原厂化油器；整体外形紧凑，所有突出的操纵摇臂、燃油接头均未超出本体安装投影范围，不会与周边的车架、油箱部件发生安装干涉，适配多数同排量机型的安装空间要求。
