星型活塞旋转发动机核心传动结构

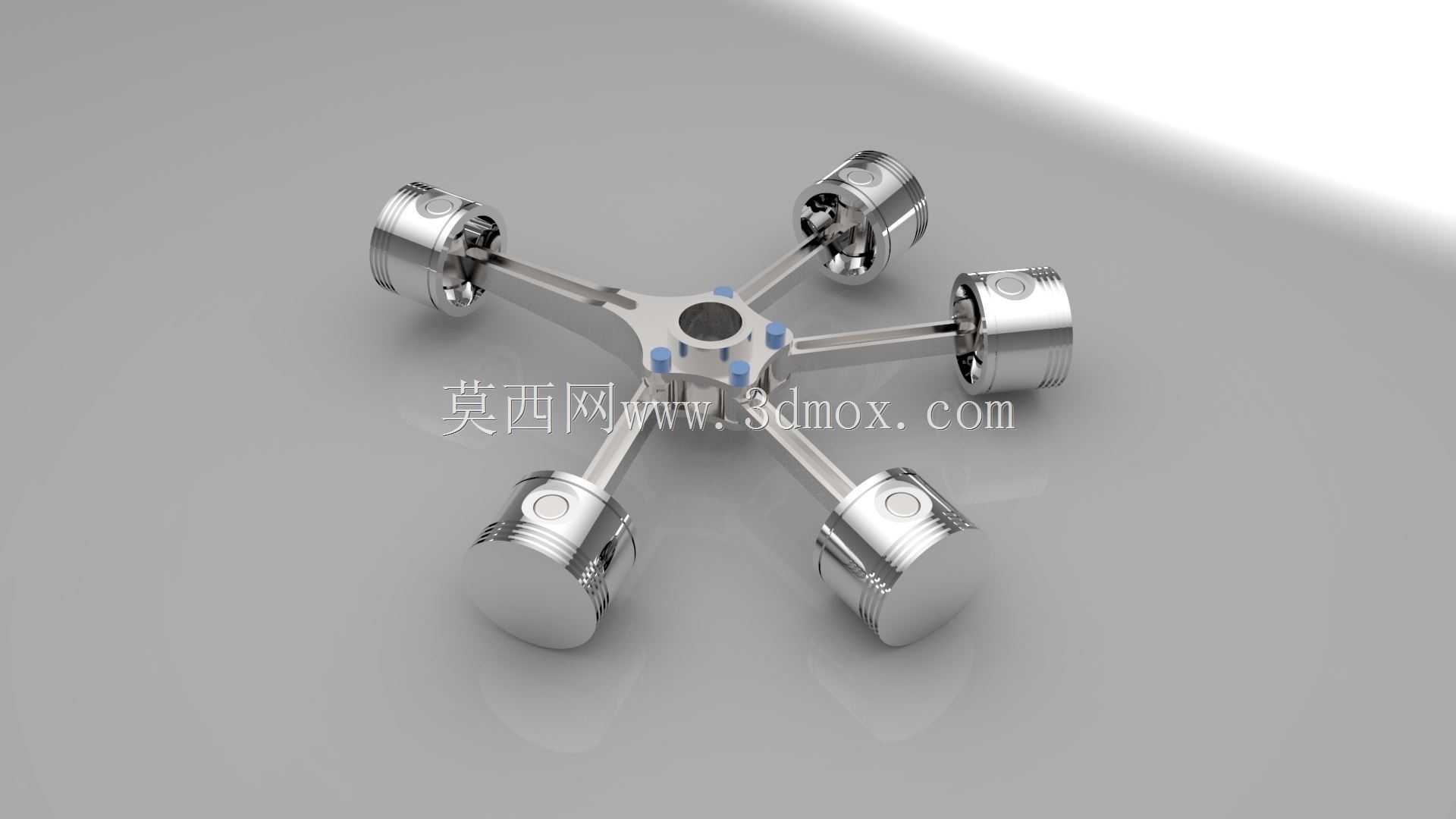

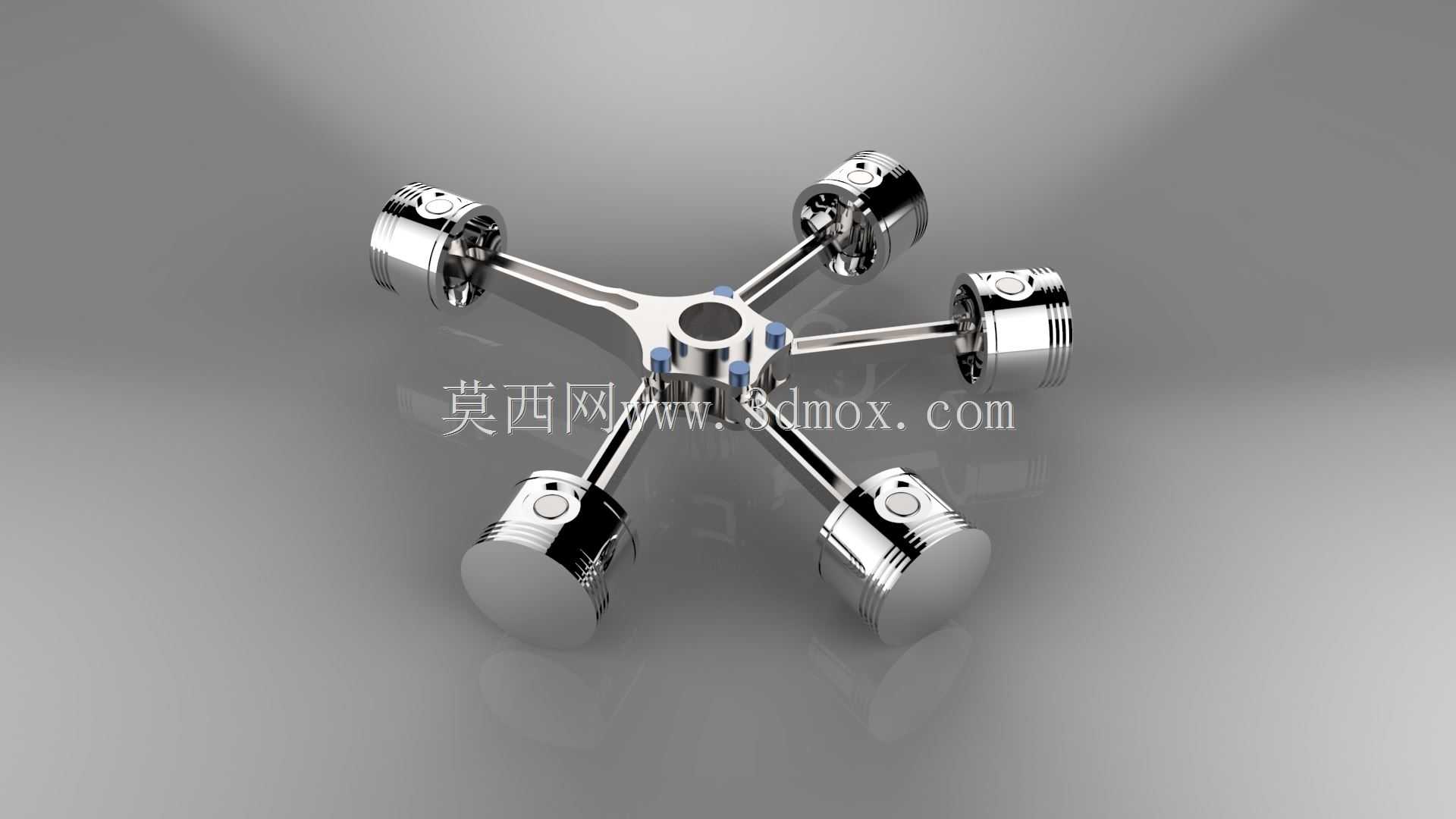

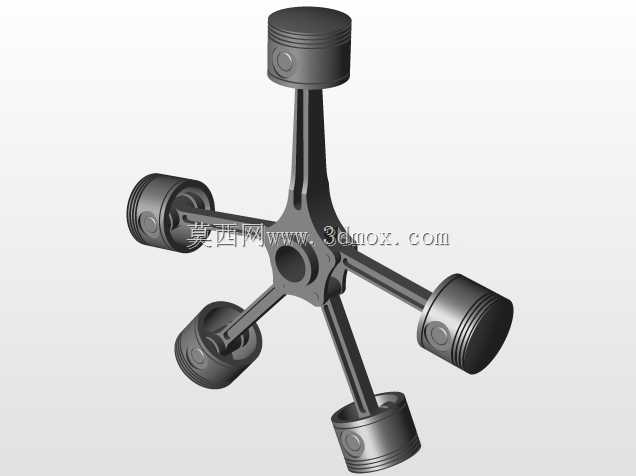

该结构为星型布局的旋转发动机核心动力组件，在小型航空动力、特种作业动力单元、实验性动力装置领域有着广泛的适配场景，区别于传统直列、V型排布的内燃机结构，其采用中心主轴辐射式连接六组活塞连杆组件的布局，能够在更小的整体体积下实现更大的排量输出，同时降低整机自重，适配对动力重量比要求严苛的使用场景。从实际功能来看，这套组件承担了燃烧做功到旋转动力输出的全部转换过程，活塞在对应缸体内完成往复运动时，通过连杆将直线作用力传递到中心的曲柄盘结构，带动中心主轴持续旋转输出扭矩，多组活塞沿圆周均匀排布的设计，能够让做功冲程的间隔更短，动力输出的平顺性远优于同缸数的直列排布结构，不需要额外加装大质量的平衡轴就能抵消大部分往复惯性力，运行过程中的振动幅度更小。设计过程中，首先要确认中心曲柄盘的偏心距参数，这个数值直接决定了活塞的行程长度，和整机的压缩比、输出扭矩特性直接挂钩，连杆两端的铰接位置需要做耐磨衬套的安装位预留，同时要考虑活塞运动到上止点、下止点时的避让间隙，避免连杆摆动过程中和中心盘、缸体端面发生运动干涉。六组活塞沿中心轴呈60度夹角均匀分布，每一组活塞的销孔轴线都要精准指向中心主轴的回转中心，加工和装配过程中角度偏差超过0.1度就会导致连杆单侧受力偏磨，大幅缩短组件的使用寿命。从安装边界来看，整套组件的径向最大尺寸由活塞外止点的回转轨迹决定，轴向尺寸需要预留连杆摆动的轴向窜动间隙，和缸体装配时，中心主轴的两端支撑轴承位要和缸体的轴承座保持同轴度，同轴度公差需要控制在0.02mm以内，避免运转过程中出现主轴卡滞、轴承过早失效的问题。活塞部分采用了轻量化的结构设计，裙部预留了活塞环的安装槽，能够保证缸内的密封性能，连杆采用等强度设计，在保证结构强度满足最大爆发压力要求的前提下，尽可能去除非受力区域的材料，降低往复运动的惯性质量，提升发动机的响应速度。中心曲柄盘上的连杆连接位做了强化处理，能够承受多组活塞交替做功带来的交变冲击载荷，连接螺栓的预紧力需要按照扭矩要求均匀施加，避免运转过程中出现连接松动的故障。
