大学生方程式赛车制动离合踏板总成结构

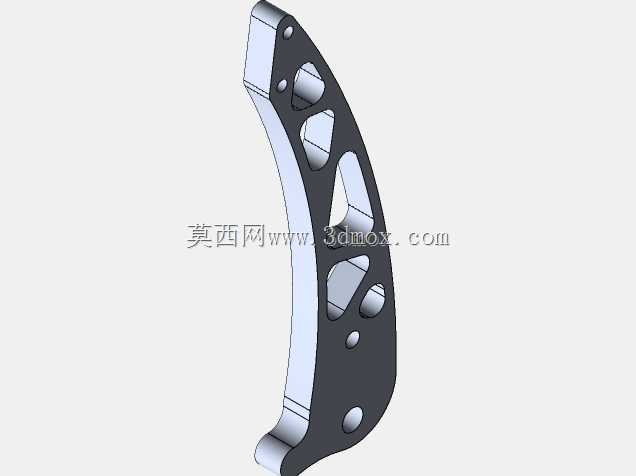

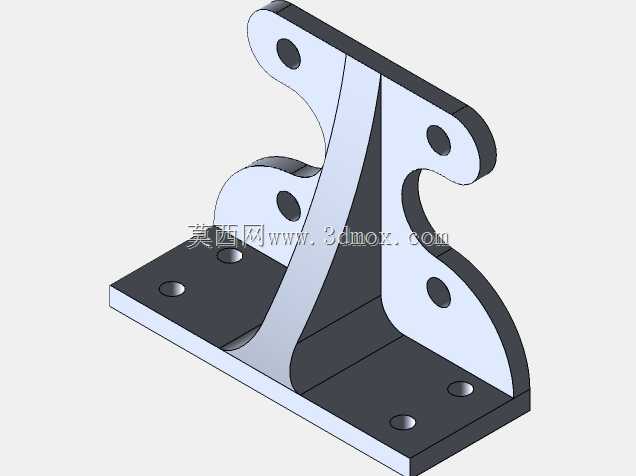

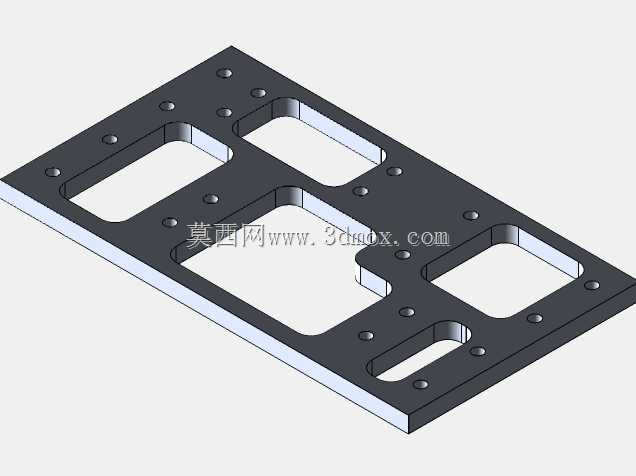

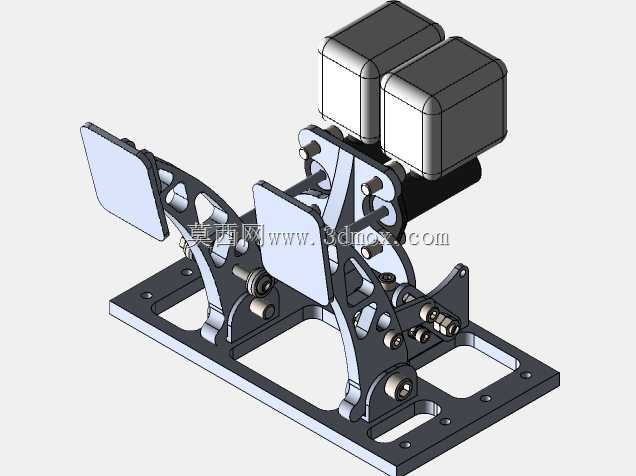

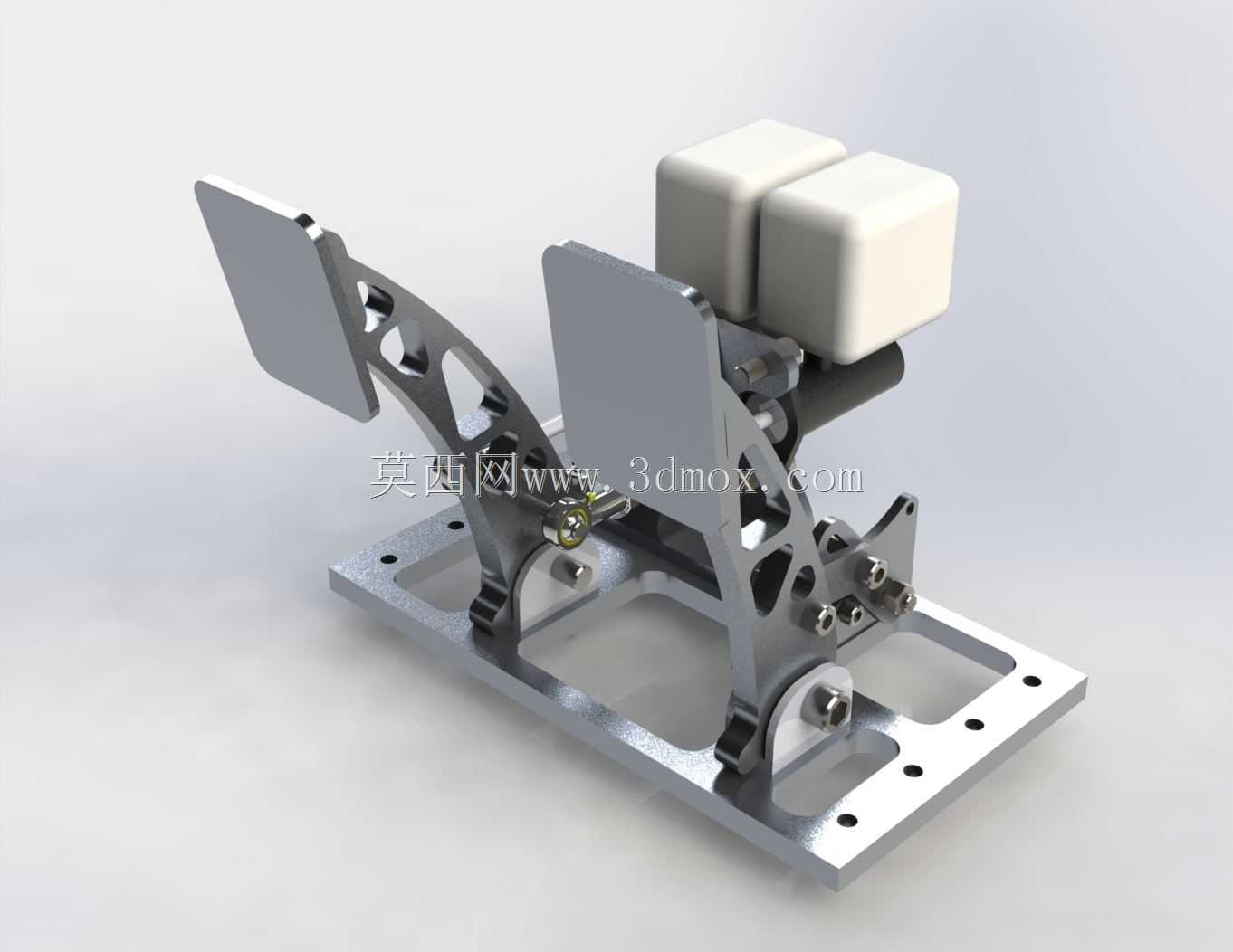

该踏板总成是专为大学生方程式赛车打造的驾驶舱核心操控部件，安装于赛车驾驶舱前部驾驶员脚部正前方区域，是驾驶员传递操控意图、实现车辆制动与离合动作的核心交互载体，直接决定赛车制动脚感反馈、离合结合控制精度，对赛车圈速表现、驾驶安全性有着至关重要的影响。整套踏板总成采用一体化镂空安装底板作为承载基体，底板边缘预留多组规则排布的安装孔位，可直接通过螺栓固定在赛车车架前部的安装点位上，安装边界充分适配方程式赛车紧凑的驾驶舱布局，不会与周边的转向柱、座椅前部支撑、防火墙结构产生空间干涉，整体安装后重心贴近车架安装平面，可有效降低驾驶舱前部的集中载荷，提升整车前部的配重合理性。踏板臂采用仿生镂空的轻量化结构设计，在保证结构强度、抗扭刚度的前提下，尽可能去除非受力区域的多余材料，既降低了整套总成的自重，也能让踏板受力传递路径更加直接，避免踏板受力时产生多余形变影响操控脚感。两个踏板分别对应制动与离合操控，踏板面采用带防滑纹理的金属平板结构，可适配赛车鞋的防滑鞋底，保证驾驶员在高强度驾驶、大制动力度踩踏时不会出现脚部滑脱的问题，踏板的旋转支点采用高精度销轴连接，配合自润滑衬套结构，可消除踏板转动的旷量，保证踩踏动作的线性反馈。总成后部集成两个液压主缸的安装位，可直接适配紧凑型安装规格的液压主缸，踏板臂与主缸推杆的连接点位经过反复调校，可匹配方程式赛车所需的踏板行程与制动力输出比例，让驾驶员可以通过踩踏力度精准控制制动压力的建立速度与峰值，也能精准控制离合的结合点位置，满足赛道起步、换挡时的细腻操控需求。整套结构在设计时充分考虑了加工装配的便捷性，所有零部件均可通过常规CNC加工工艺完成生产，装配环节无需特殊定制工装，各个部件的连接点位均预留了足够的操作空间，可大幅缩短总成的装配与后期维护调校时间，同时整体结构经过受力优化，可承受赛道激烈驾驶时的高频大力度踩踏，不会出现结构变形、断裂等失效问题，完全满足方程式赛车的高强度使用需求。
