模块化手动电动两用铝罐破碎装置

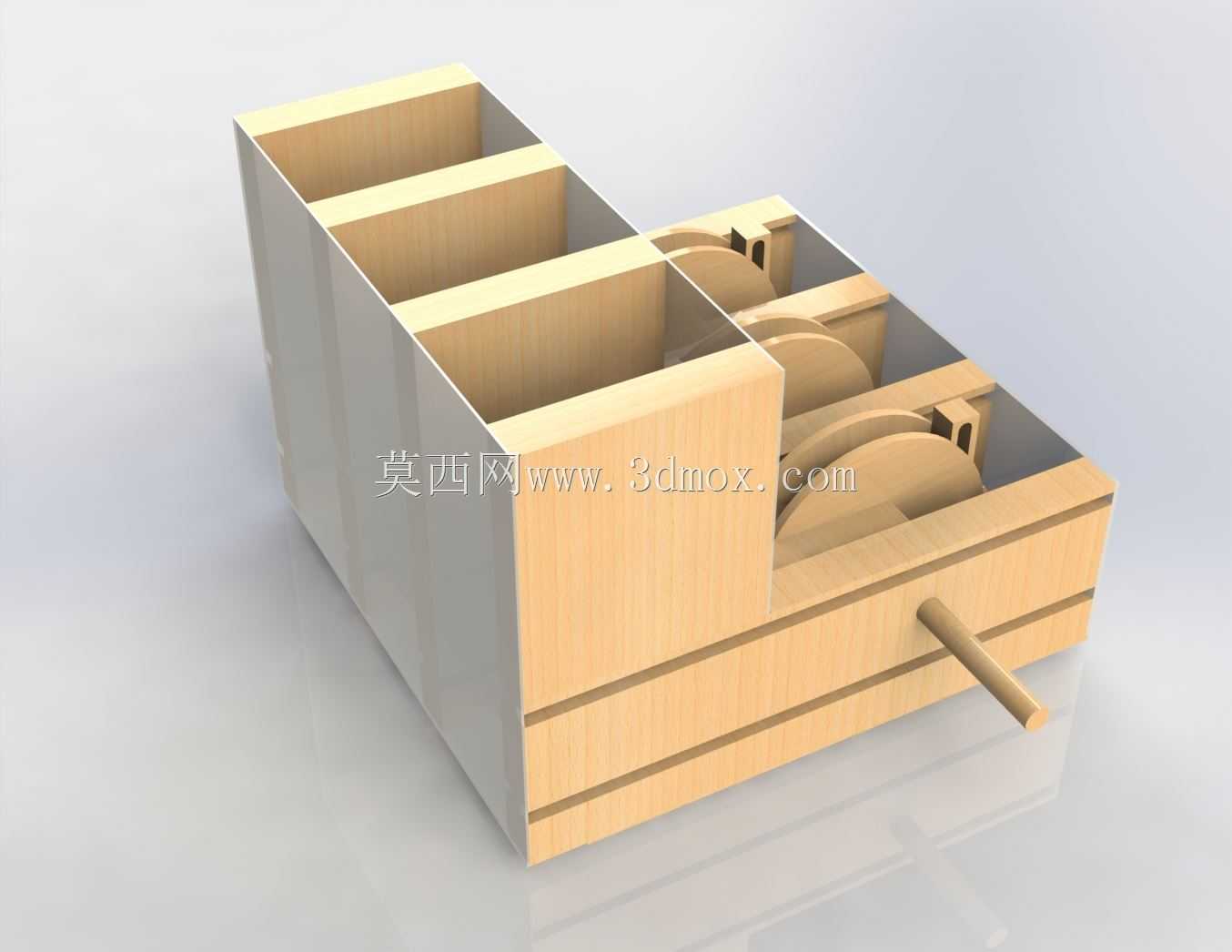

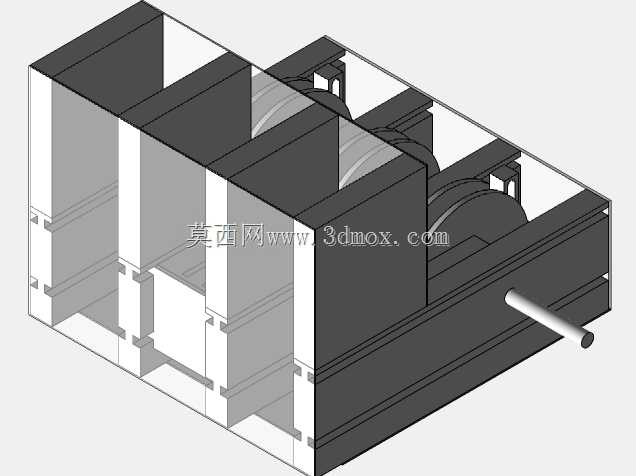

这款铝罐破碎装置主要面向小型废品回收站点、校园实训场景、社区垃圾分类点的零散铝制罐体压缩破碎需求，区别于大型工业破碎设备的大占地、高功耗特性，它采用模块化堆叠设计，单组破碎单元可独立作业，最多支持三组单元并排拼接扩展处理量，无需额外改造安装基座，放置在平整工作台面即可投入使用。破碎执行机构没有采用常规曲柄滑块的硬挤压结构，而是选用scotch-yoke机构，也就是苏格兰轭机构，这种结构的运动轨迹更稳定，冲击载荷分布更均匀，破碎过程中不会出现罐体弹跳侧滑的问题，同时支持手动摇杆驱动和外接电机驱动两种模式，无供电场景下可手动操作，有供电条件时装上适配电机就能实现连续半自动化作业。从建模流程来看，首先要确定单组破碎腔的容纳尺寸，要适配常规330ml、500ml铝制易拉罐的外形尺寸，进料腔开口宽度留足10mm余量避免卡料，破碎辊的行程刚好能将铝罐压至原厚度的1/8左右，满足回收压缩的体积要求；先绘制苏格兰轭机构的核心运动件，确定曲柄回转半径与轭板的滑动行程匹配关系，做运动干涉检查，确保摇杆转动全程无卡滞，再依次搭建进料腔体的分隔板、外侧护板、底部承托结构，每个拼接单元的侧边预留定位卡槽，多组拼接时直接卡入定位块就能保证安装同轴度，不需要额外校准。建模时要注意手动摇杆的安装高度要符合人体工学，站立操作时摇杆的回转范围不会碰到操作人员身体，破碎腔的内侧做圆角过渡，避免破碎后的铝屑卡在边角缝隙，护板采用半包围结构，既可以观察内部破碎状态，又能防止碎屑飞溅。整个装置的外形尺寸控制在单组长度420mm、宽度180mm、高度210mm，三组拼接后总长度不超过1200mm，普通工作台面完全可以承载，不需要做地脚固定，移动搬运也很方便，适合小批量、分散式的铝罐破碎处理场景，相比大型破碎设备，它的维护成本更低，易损件只有破碎压头，更换时不需要拆解整个机体，日常清理也只需要抽出腔体分隔板就能清除残留铝屑。
