高性能汽车用通风划线打孔盘式制动总成

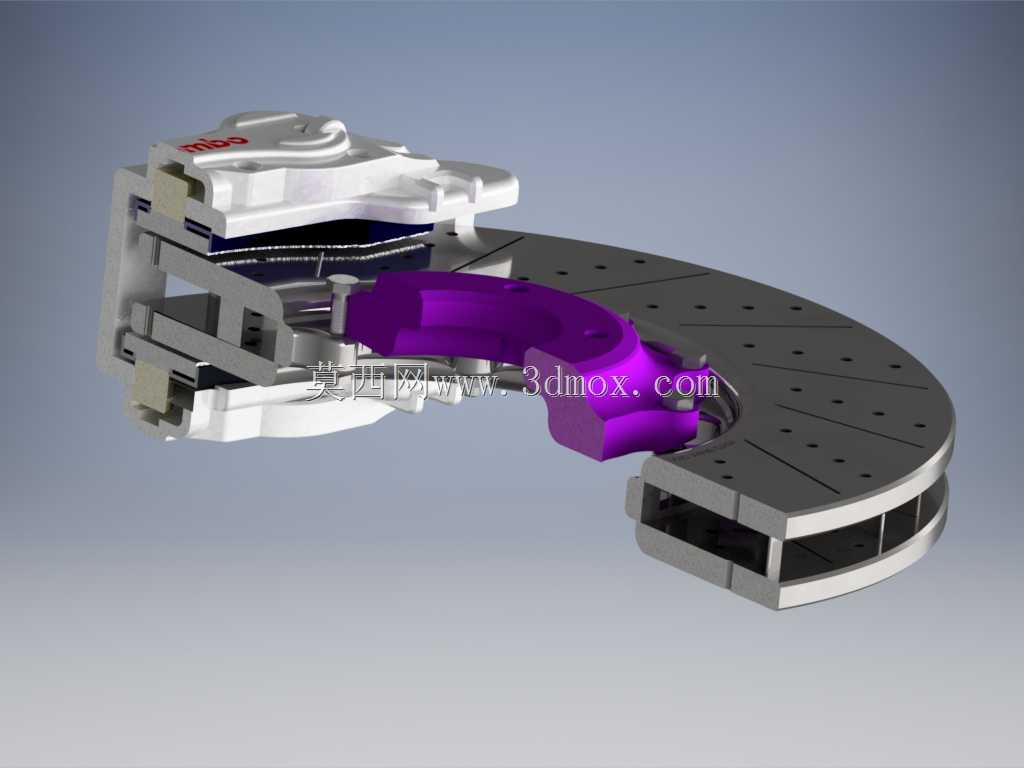

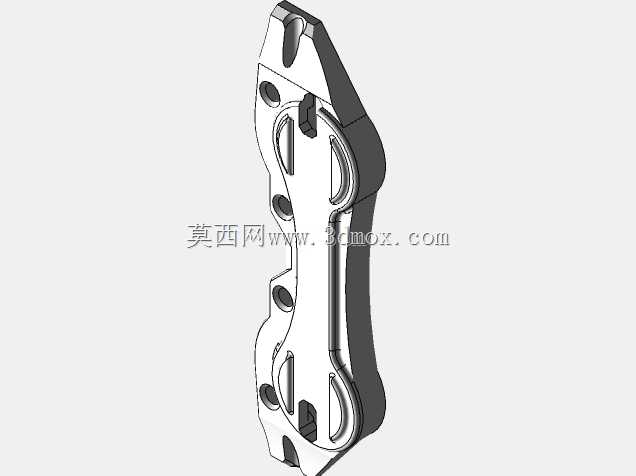

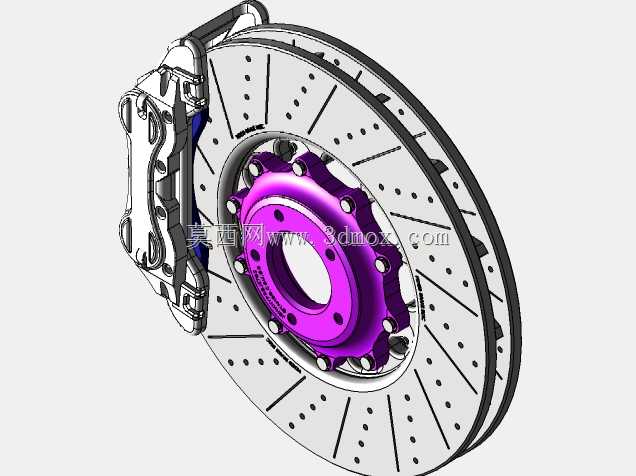

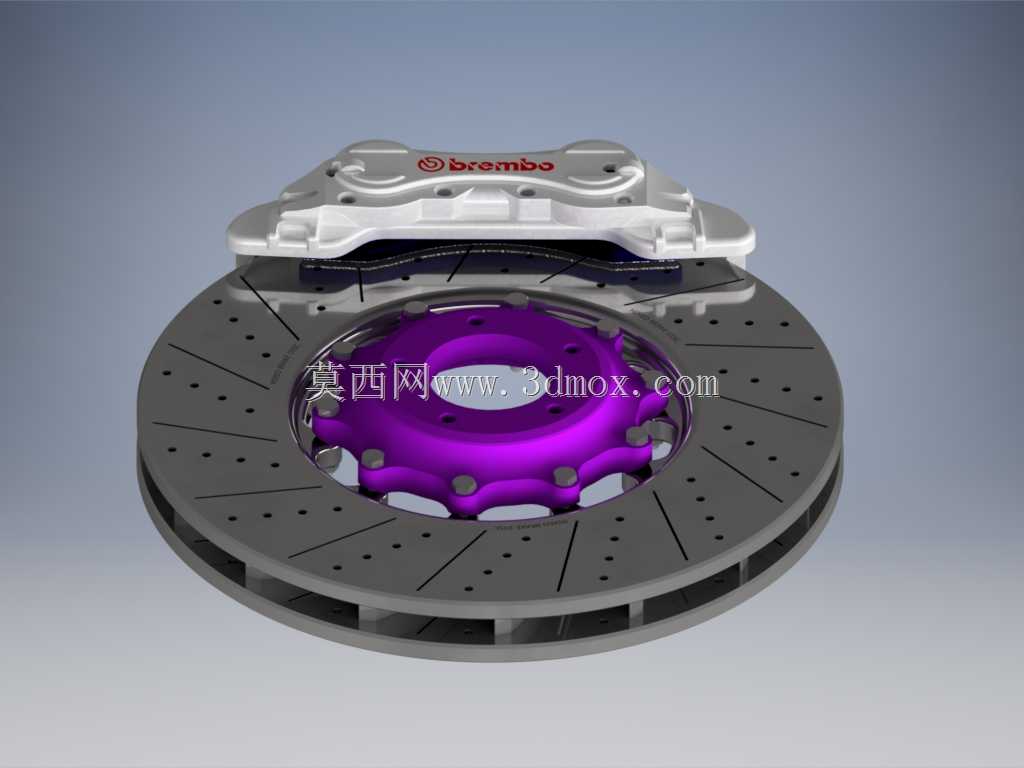

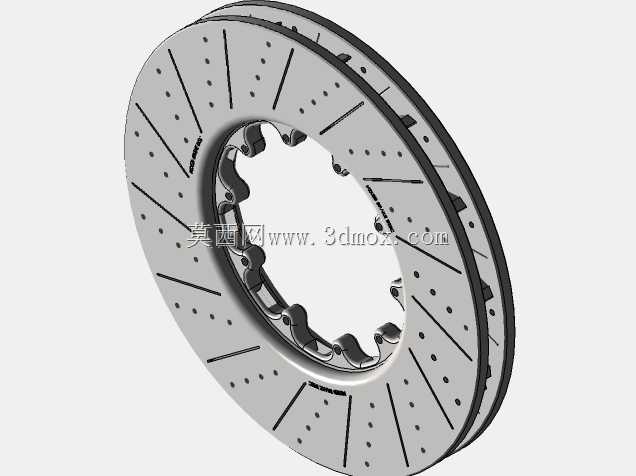

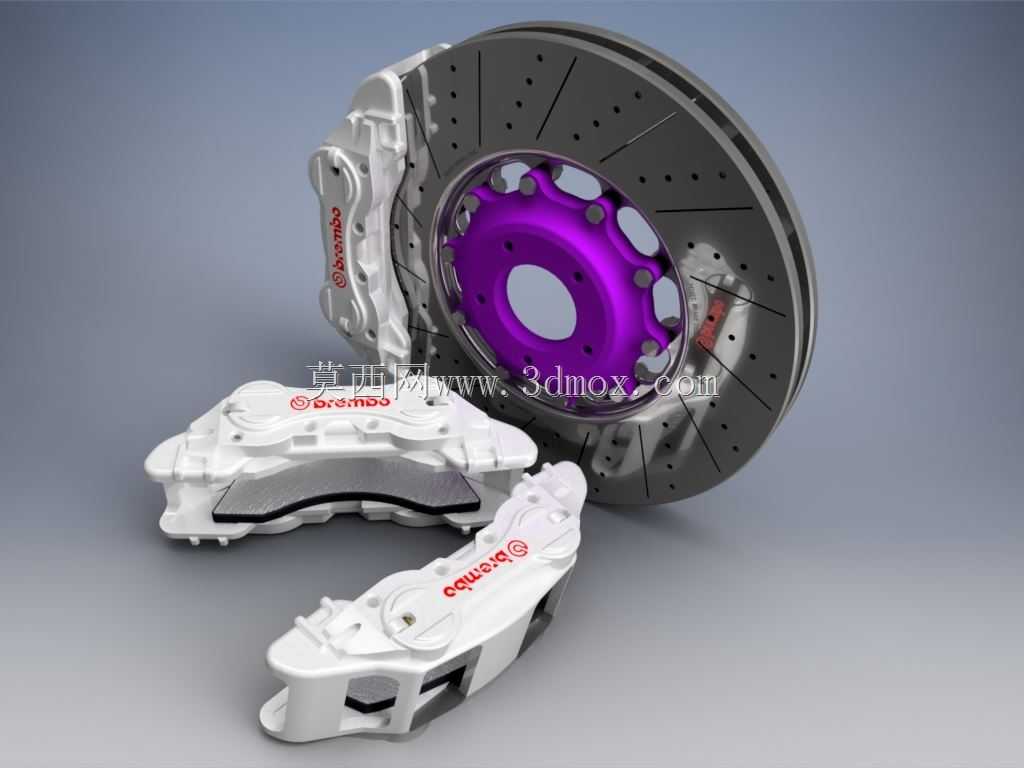

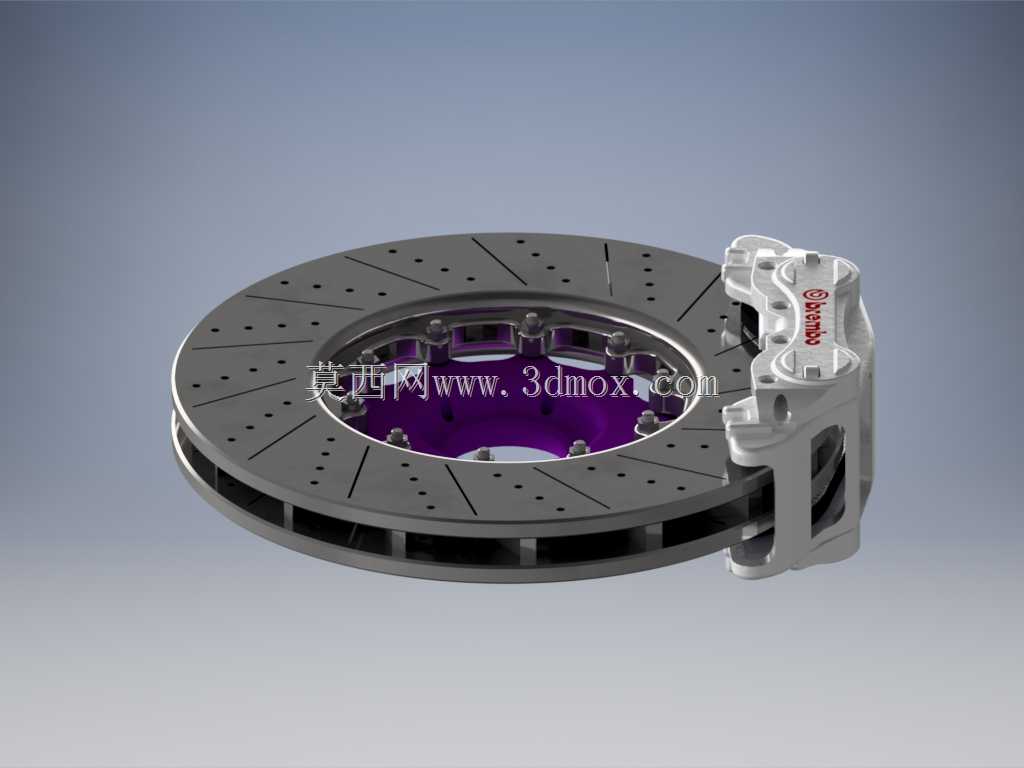

该制动总成主要面向乘用车辆、高性能改装车辆以及赛道竞技车辆的制动场景，是车辆行驶安全系统中核心的执行部件，承担着将车辆动能转化为热能散出、实现车辆减速与驻车的核心功能，直接决定车辆的制动距离、制动稳定性以及连续制动下的热衰减表现。整套总成采用浮动式制动盘搭配对置活塞制动卡钳的结构方案，制动盘采用双层通风腔体设计，盘面沿圆周方向均匀分布倾斜排布的通风划线与贯穿式散热孔，在车辆制动过程中，划线可以快速刮除制动片表面因高温产生的磨屑与气化层，避免制动片与盘面之间形成气膜导致制动力衰减，贯穿孔则可以加速空气在双层盘体内部的流通效率，将制动过程中产生的大量热量快速带出，大幅降低连续高强度制动下的盘体温度，减少热翘曲与制动抖动的发生概率。制动盘中心的安装法兰采用紫色阳极氧化处理的铝合金材质，在保证安装强度的前提下有效降低了簧下质量，法兰上的安装孔位严格匹配主流乘用车的轮毂轴承安装边界，孔位分布圆直径、中心定位孔尺寸以及安装面平面度都按照量产车配套标准设计，可直接适配对应规格的转向节安装位，无需额外加工转接部件。配套的制动卡钳采用分体式锻造铝合金壳体，内部设置多组对置布置的活塞，活塞采用不等径排布设计，制动过程中可以让制动片与盘面的接触压力分布更均匀，避免制动片偏磨导致的制动力波动；卡钳壳体上集成有制动片导向销安装位、制动液流道以及排气螺钉接口，制动片背板采用钢制冲压结构，摩擦材料采用耐高温陶瓷基配方，可承受超过600摄氏度的瞬时工作温度，卡钳的安装桥位尺寸与制动盘的有效摩擦半径完全匹配，安装后制动片与盘面的间隙均匀，不会出现拖滞或偏磨问题。整套结构在设计过程中充分考虑了实际装车后的使用边界，卡钳与轮毂辐条之间预留了足够的安全间隙，制动盘的最大外径适配17寸及以上规格的轮毂安装，整体结构既满足日常道路行驶的制动可靠性需求，也能满足赛道驾驶场景下的高强度连续制动要求，在制动响应速度、热稳定性以及使用寿命上都优于传统的实心盘式制动结构。
