大排量摩托车浮动式通风制动盘结构设计

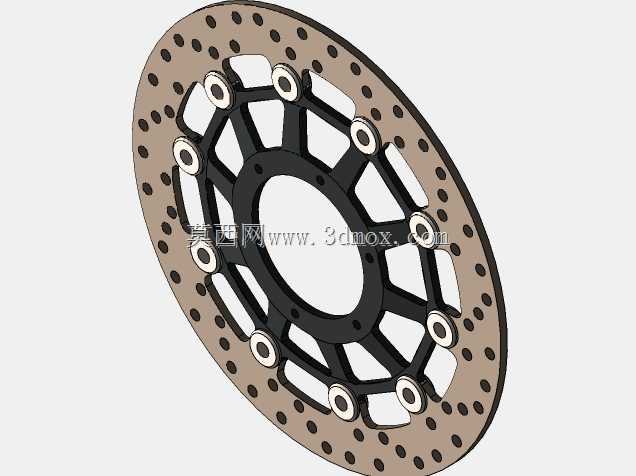

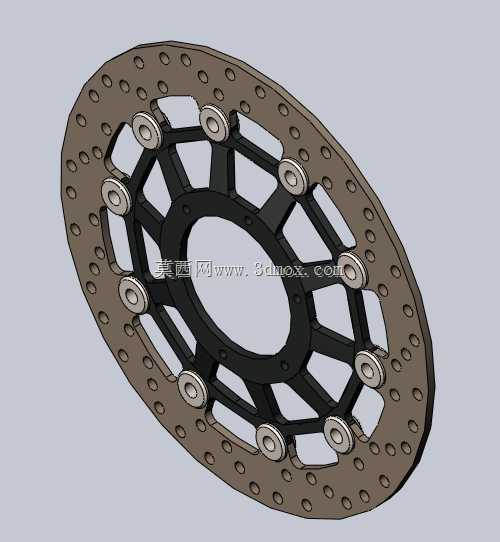

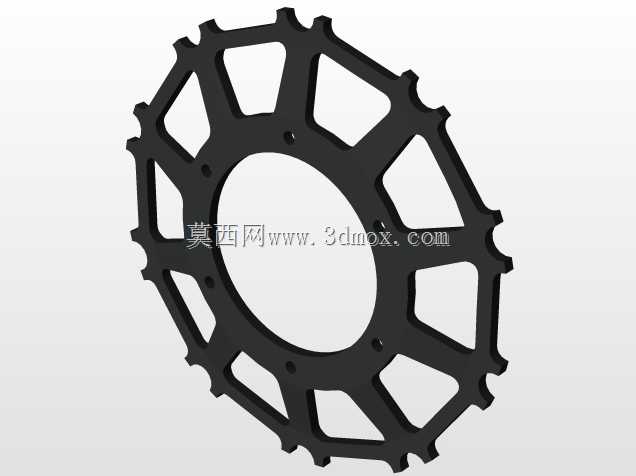

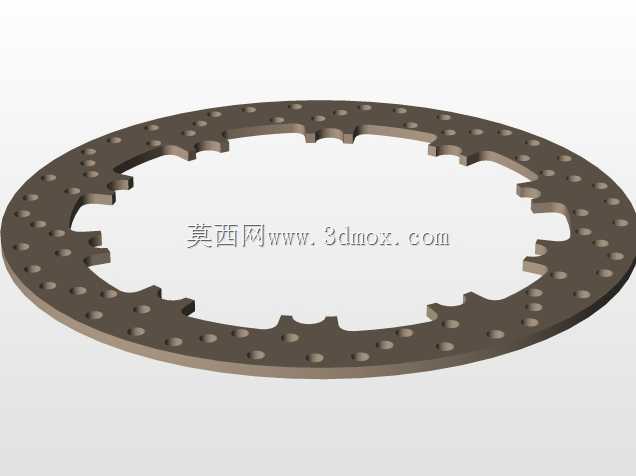

这款制动盘是专为大排量运动型摩托车前轮制动系统开发的核心安全部件，适配高性能公升级跑车的激烈驾驶场景，可覆盖日常公路骑行、赛道竞速等多工况下的制动需求，是摩托车制动系统中直接决定制动效能与行驶安全的关键执行零件。该制动盘采用分体浮动式结构设计，整体外径为310mm，外圈摩擦环与中心安装座通过多组均匀分布的浮动铆钉连接，这种结构可以在制动盘受热膨胀时释放径向应力，避免摩擦面因热胀冷缩出现翘曲变形，同时能在制动过程中自动微调摩擦面与刹车片的贴合角度，让制动力输出更线性平顺，减少高速重刹时的方向盘抖动问题。外圈摩擦环采用高碳耐磨铸铁材质，盘面均匀排布多组圆形通风散热孔，在车轮高速转动时可以引导气流穿过盘体，快速带走制动摩擦产生的大量热量，避免长时间连续制动出现热衰减现象，同时散热孔还能刮除刹车片表面磨下的粉尘，维持摩擦系数稳定，也能在雨天快速排走盘面水膜，缩短湿滑路面的制动距离。中心安装座采用轻量化铝合金材质，通过辐条式镂空结构设计，在保证安装结构强度的前提下大幅降低了非簧载质量，有效提升悬挂系统的响应速度，同时辐条的受力结构经过优化，可均匀分散制动时产生的巨大扭矩，避免安装位出现应力断裂。安装边界方面，中心定位孔与多组安装孔位完全对应适配车型的前轮轮毂安装基准，安装时可直接与轮毂定位面贴合，通过螺栓锁紧即可完成装配，浮动铆钉的预留间隙经过精准计算，既保证盘体有足够的浮动量，又不会出现旷量异响。摩擦面的平面度、厚度公差都经过严格控制，与刹车片接触时可以实现全幅面均匀摩擦，既提升制动手感，也能延长刹车片与制动盘自身的使用寿命，在频繁制动的激烈驾驶场景下，依然能保持稳定可靠的制动表现，为骑行者提供充足的安全保障。
