带特殊运动结构的车用减震器三维结构

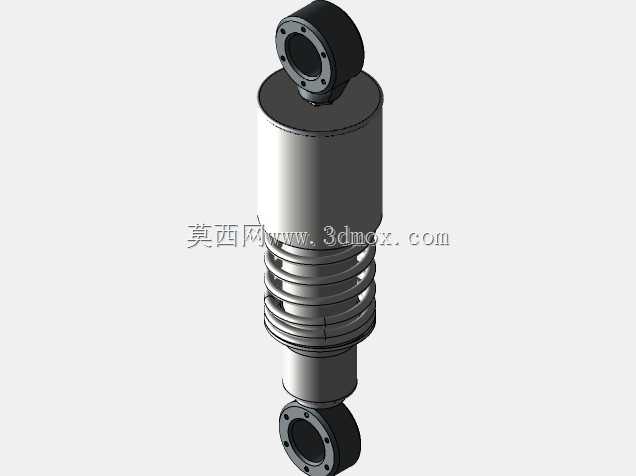

　　这款减震结构的设计核心围绕875Kg牵引力、347Kg压缩力的工况载荷展开，在底盘悬架系统的匹配场景中，需要同时兼顾铺装路面的细碎振动过滤与非铺装路面的大冲击缓冲能力，区别于常规单筒减震的线性阻尼特性，该结构采用同轴嵌套的双阻尼筒搭配变节距红色螺旋弹簧的布局，能够在不同压缩行程下输出梯度变化的阻尼力，避免常规减震器在冲击末端出现的阻尼突变问题。从安装边界来看，上下两端均采用带螺栓孔的法兰式连接耳，上端法兰分布四个均布安装孔，适配多数乘用车辆、小型非道路移动机械的悬架安装点位，下端采用双耳铰接结构，预留的铰接销轴孔径匹配常规底盘衬套的压装尺寸，安装时无需额外改动原有悬架的连接点位，可直接替换同规格的传统减震部件。

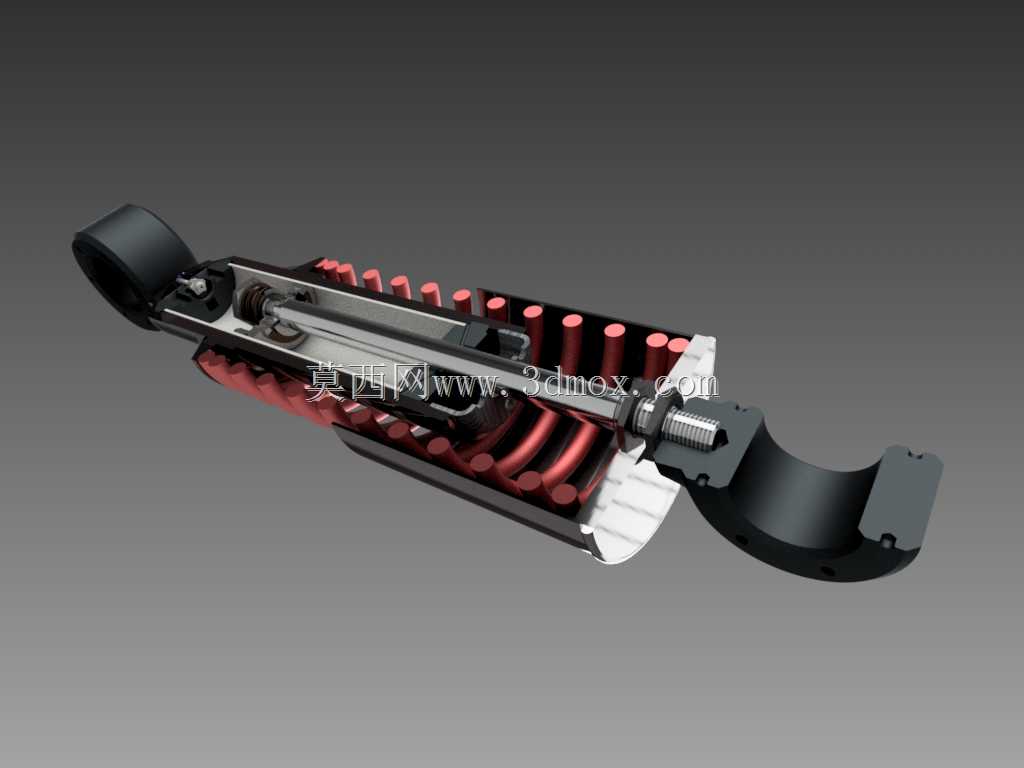

　　设计过程中首先对弹簧的刚度曲线做了匹配校核，变节距弹簧在初始压缩阶段刚度较低，能够过滤路面传来的小幅高频振动，降低行驶过程中的路噪传递，当压缩行程达到总行程的三分之二时，弹簧节距开始贴合，刚度快速上升，配合阻尼筒的油液阀系开启，能够承受大冲击载荷下的压缩力，避免悬架击穿。双阻尼筒的结构并非简单的并联设计，内筒负责常规行程下的阻尼输出，外筒仅在大压缩行程时介入工作，通过侧置的油道实现内外筒的油液连通，当活塞运动速度超过设定阈值时，外筒的辅助阀片开启，额外提供阻尼力，这种结构能够在不增加减震器整体径向尺寸的前提下，提升大冲击下的阻尼容量，避免长时间连续颠簸下出现的阻尼油热衰减问题。从外形结构来看，阻尼筒的外表面采用高光金属处理，

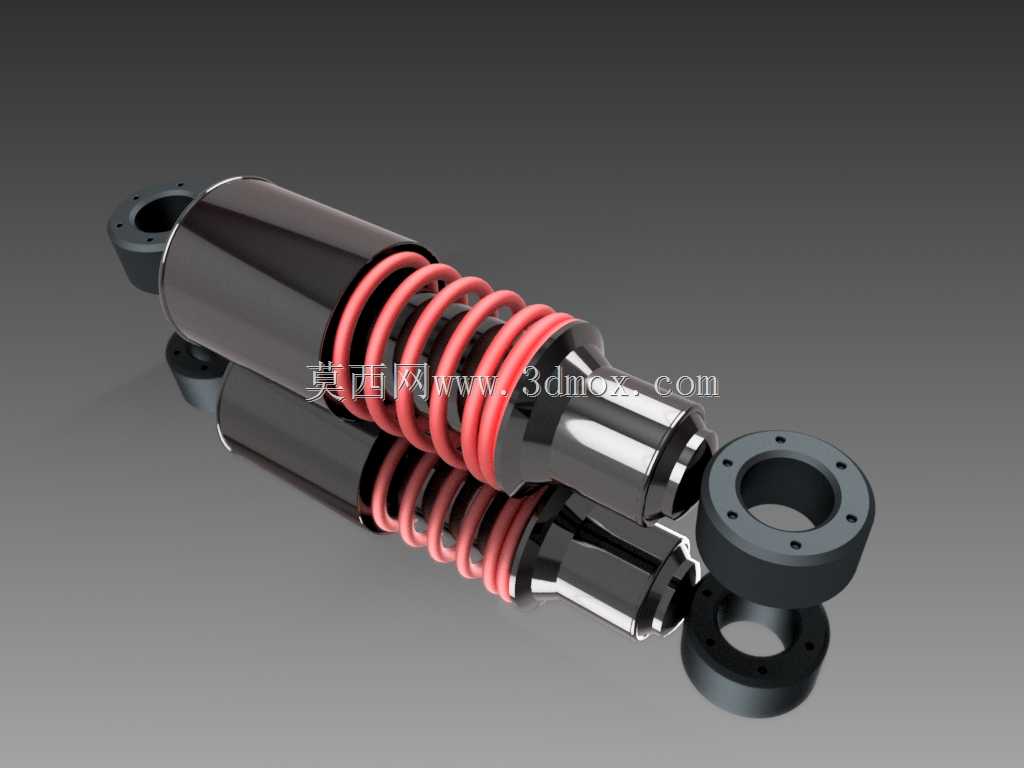

　　既能够提升散热效率，也能在装配过程中减少与周边悬架部件的摩擦损伤，弹簧表面的红色涂覆层不仅做了防锈处理，也通过颜色区分了弹簧的刚度等级，方便装配过程中的选型核对。在实际装车应用场景中，这类减震结构既可以用于前悬架的麦弗逊结构替换，也可以搭配后悬架的扭力梁或者多连杆结构使用，针对不同的整车整备质量，仅需要调整弹簧的预压量以及阻尼阀片的开启压力，无需改动整体的外部安装尺寸，能够大幅降低同平台车型的悬架开发成本。建模过程中对所有运动配合面都做了间隙预留，阻尼筒的活塞与筒壁之间预留了0.03mm的配合间隙，适配常规的液压油膜厚度，弹簧的并圈间隙预留了0.1mm的压缩余量，避免极限压缩下弹簧出现并圈撞击异响，

　　上下连接耳的安装面都做了平面度要求，平面度公差控制在0.05mm以内，保证安装后连接螺栓的受力均匀，不会出现偏载导致的连接耳断裂问题。针对特殊运动特性的实现，建模时对阻尼活塞的运动行程做了分段约束，常规行驶工况下活塞仅在内筒运动，对应行程为总行程的70%，当遇到大坑洼或者重载冲击时，活塞运动到内筒末端后会带动外筒的活塞同步运动，实现两段式的阻尼输出，这种运动特性能够让车辆在日常行驶时保持较好的舒适性，在激烈驾驶或者恶劣路况下又能提供足够的支撑性，减少侧倾与俯仰幅度。结构的密封设计采用了多层复合油封，在活塞杆的伸出端设置了防尘封、主油封、缓冲封三道密封结构，能够阻挡泥水、沙尘进入阻尼筒内部，延长油封的使用寿命，适应不同的使用环境，无论是南方的多雨潮湿环境还是北方的低温多尘环境，都能保证密封结构的可靠性，不会出现漏油失效的问题。
