车载液压式伸缩升降承载平台结构

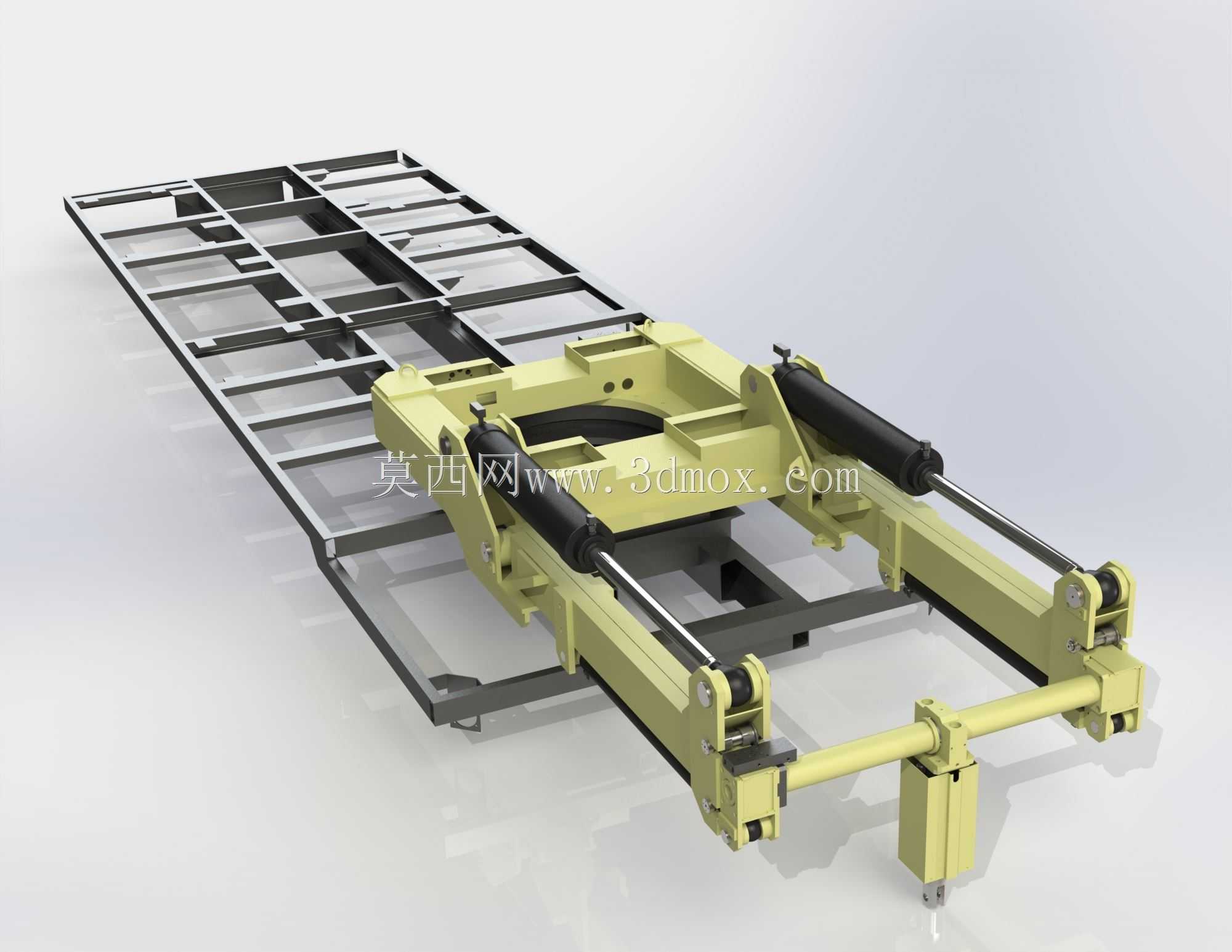

该结构为适配车载作业场景设计的液压驱动伸缩升降承载装置，主要应用于专用作业车辆的厢体内部货物转运、设备托举移位场景，可在有限的厢体空间内完成水平方向伸缩与垂直方向升降的复合动作，解决窄小空间内重型物件的位置调整难题，常见于应急救援车辆、移动运维作业车、特种运输车辆的内部承载系统中，无需额外外接大型吊装设备即可完成厢内重物的进出与高度对位作业。装置整体采用框架式承载底座作为安装基础，底座采用型钢焊接成型的格栅式结构，在保证整体结构刚性的前提下尽可能降低自重，底座的安装边界可适配多数常规厢式车辆的内部底板尺寸，安装时仅需通过螺栓将底座与车辆底板预设的安装点位固定即可，无需对车体原有结构做大规模改动。核心执行部分采用双液压油缸对称驱动布局，两侧油缸同步动作保证伸缩过程的受力均衡，避免偏载造成的结构卡滞或部件磨损，伸缩臂采用高强度矩形钢作为主体材质，配合线性导向结构保证伸缩动作的平顺性，伸出后可形成延伸至厢体外部的承载平面，方便外部货物直接对接转运。升降执行单元集成在伸缩机构的末端承载位，采用剪式辅助支撑配合液压顶升的结构，可在伸出状态下完成垂直方向的高度调整，升降行程覆盖常规作业所需的高度差范围，可适配不同高度的装卸平台对接需求，承载面设置有防滑定位结构，避免重物放置后出现滑移偏移。设计过程中重点考量了车载场景的动态受力特性，所有铰接点位均采用自润滑轴承配合硬化销轴的结构，可承受车辆行驶过程中的颠簸振动载荷，液压管路采用隐藏式布局沿结构型材内部排布，避免作业过程中管路被外物剐蹭造成损坏，整体结构的重心在全伸缩、全升降行程范围内始终保持在底座的支撑边界以内，不会出现侧翻风险，同时在极限行程位置设置有机械限位结构与液压缓冲装置，避免动作到位时的刚性冲击损伤结构。该结构可根据实际承载需求调整型材壁厚与油缸参数，适配不同吨位的承载需求，无需改动整体安装尺寸即可完成性能升级。
