多通路集成式液压执行元件结构设计

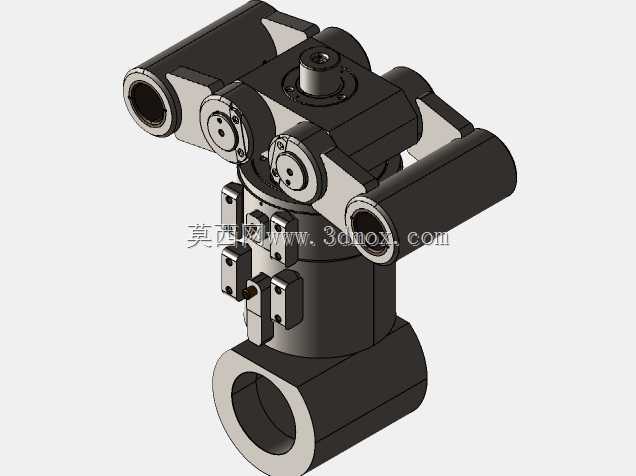

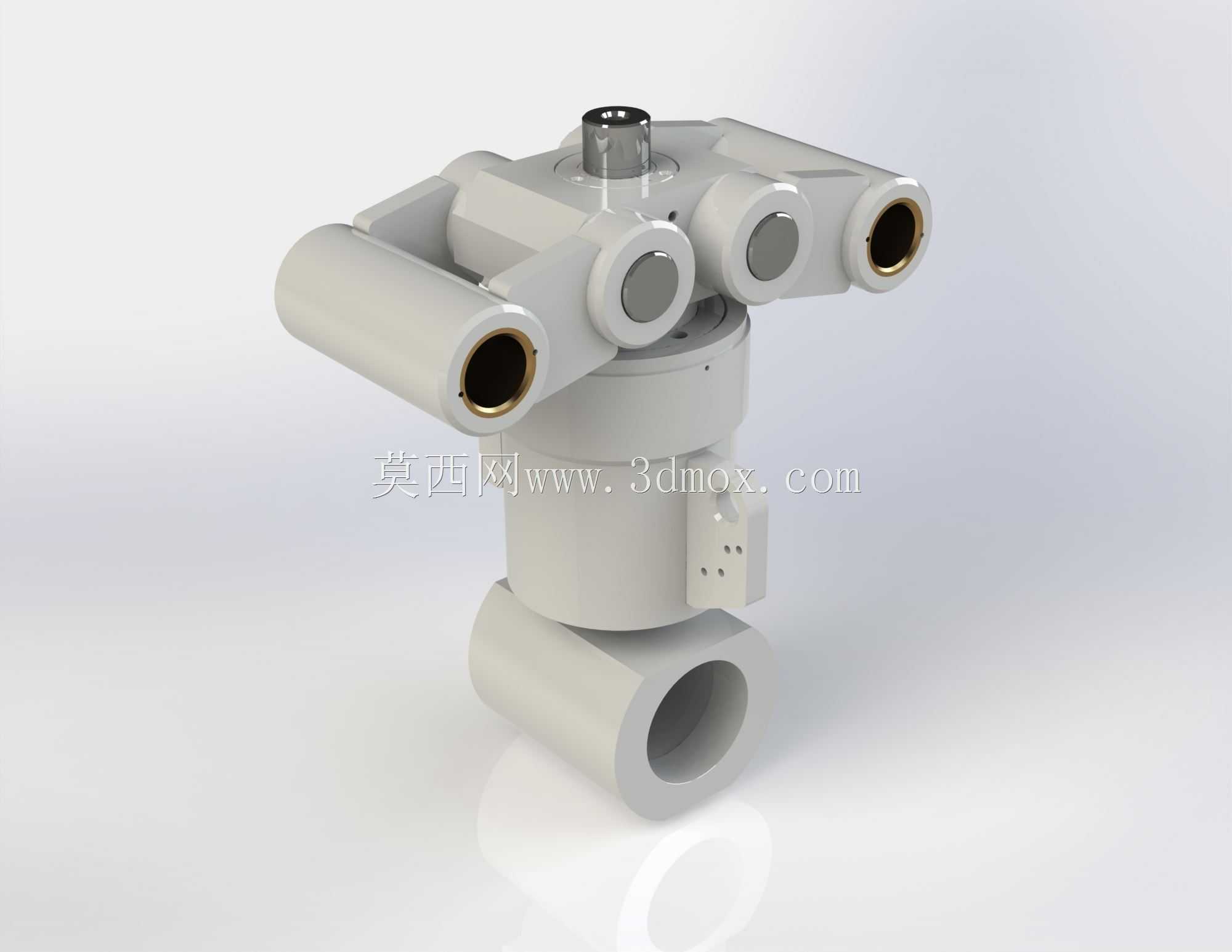

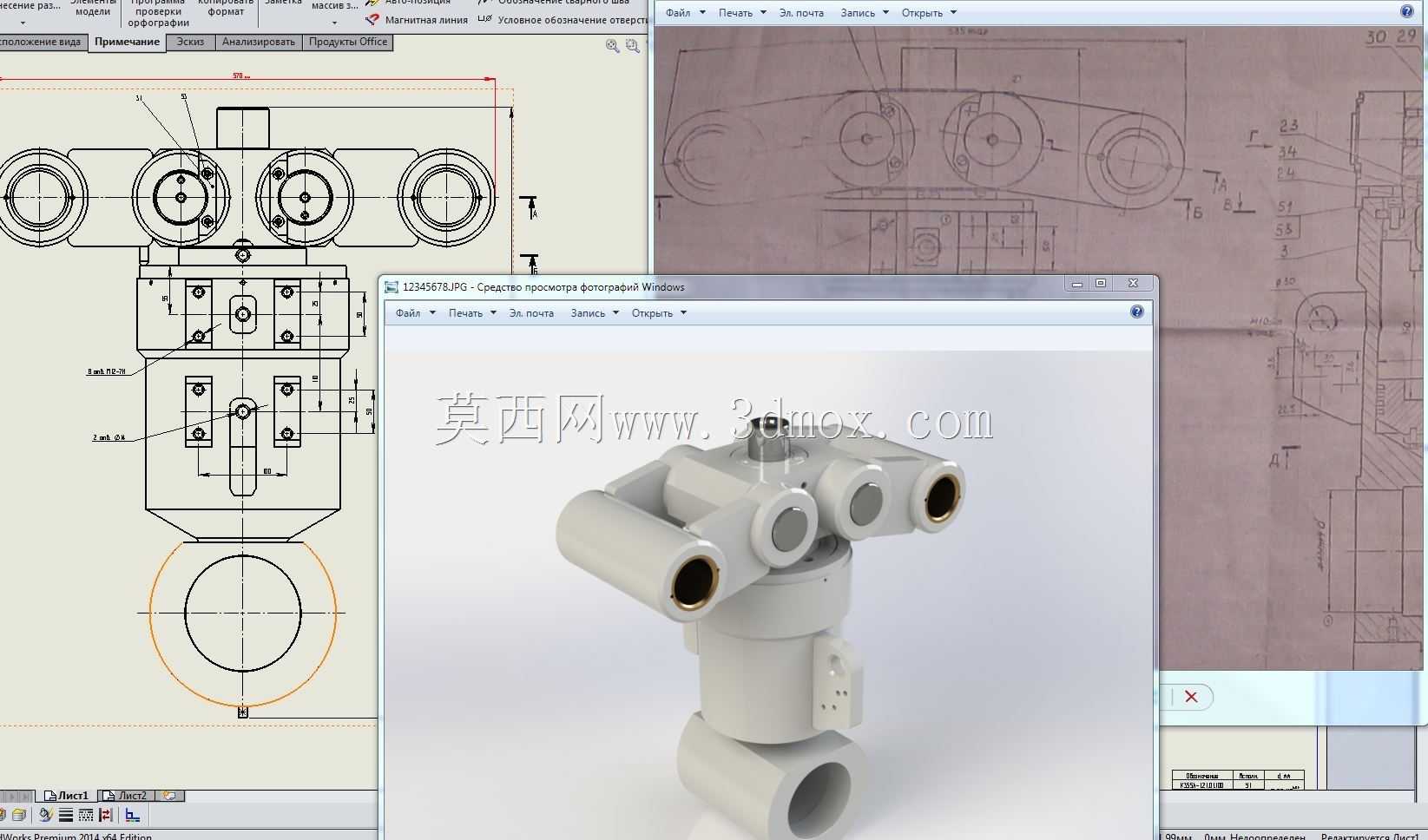

这款多通路集成的液压执行结构，主要面向需要复合动作输出的重型工装、工程属具以及专用设备的液压回路配套场景，区别于常规单杆双作用液压缸的单通路设计，该结构在缸体本体上集成了多组油口与安装定位接口，可同时为多个关联动作提供压力动力输出，减少外接管路的排布空间需求，降低管路泄漏点的数量。从实际使用场景来看，这类结构常应用在需要同步完成夹紧、转向、姿态微调的复合工位上，比如冶金设备的辊缝调整机构、工程机械的属具快换对接单元、重型工装的多点位同步压紧回路中，相比分散布置的多个独立油缸，集成式结构的安装定位基准统一，多动作的同步精度更容易保证，也能减少安装调试时的找正工作量。设计层面上，这款结构将缸筒与多组油路口的安装座做了一体化的结构处理，油道直接在缸体本体内部加工成型，省去了外接阀块的连接过渡，油流的沿程压力损失更小，同时缸体上预留的多组带衬套的铰接安装位，可直接与设备的铰接支座对接，安装孔的同轴度在建模阶段就做了公差匹配，避免现场安装时出现别劲导致的密封件偏磨问题。从安装边界来看，该结构的主体缸体为圆柱形回转结构，上部的多组铰接耳座呈对称分布，下部预留了单组主铰接接口，整体安装空间的包络尺寸在设计时充分考虑了管路拆装的操作空间，油口的朝向统一做了避让设计，不会在油缸摆动过程中与周边结构件发生干涉。结构细节上，所有铰接孔内都预留了耐磨衬套的安装位，可根据实际负载大小更换不同材质的衬套，缸体上的小型工艺孔为传感器安装预留了接口，可直接加装压力或位移检测元件，不需要额外做结构改造。密封结构的设计上，活塞与缸筒的配合面、活塞杆的伸出端都采用了多道密封组合的形式，可适应不同压力等级的液压系统使用，同时缸体外部的安装面都做了平面度的公差约束，保证对接时的密封可靠性。在三维建模过程中，该结构的所有配合面都做了装配间隙的模拟验证，尤其是多组铰接耳座的位置度，完全匹配实际加工时的工艺基准，可直接导出工程图用于生产加工，也可导入液压系统仿真软件中做动作模拟，验证不同工况下的动作干涉情况与受力分布。
