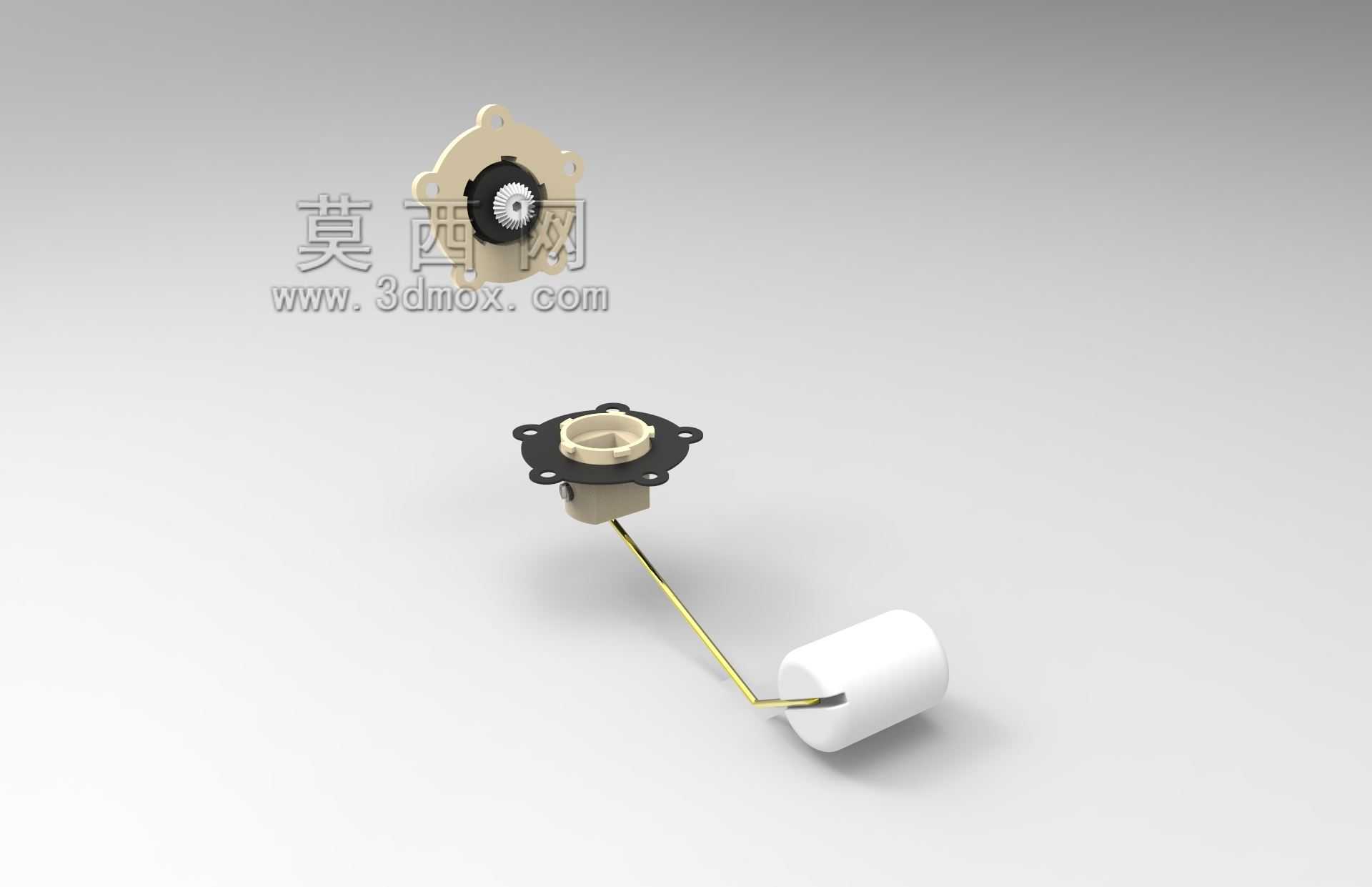

油箱配套浮球式液位感应装置结构

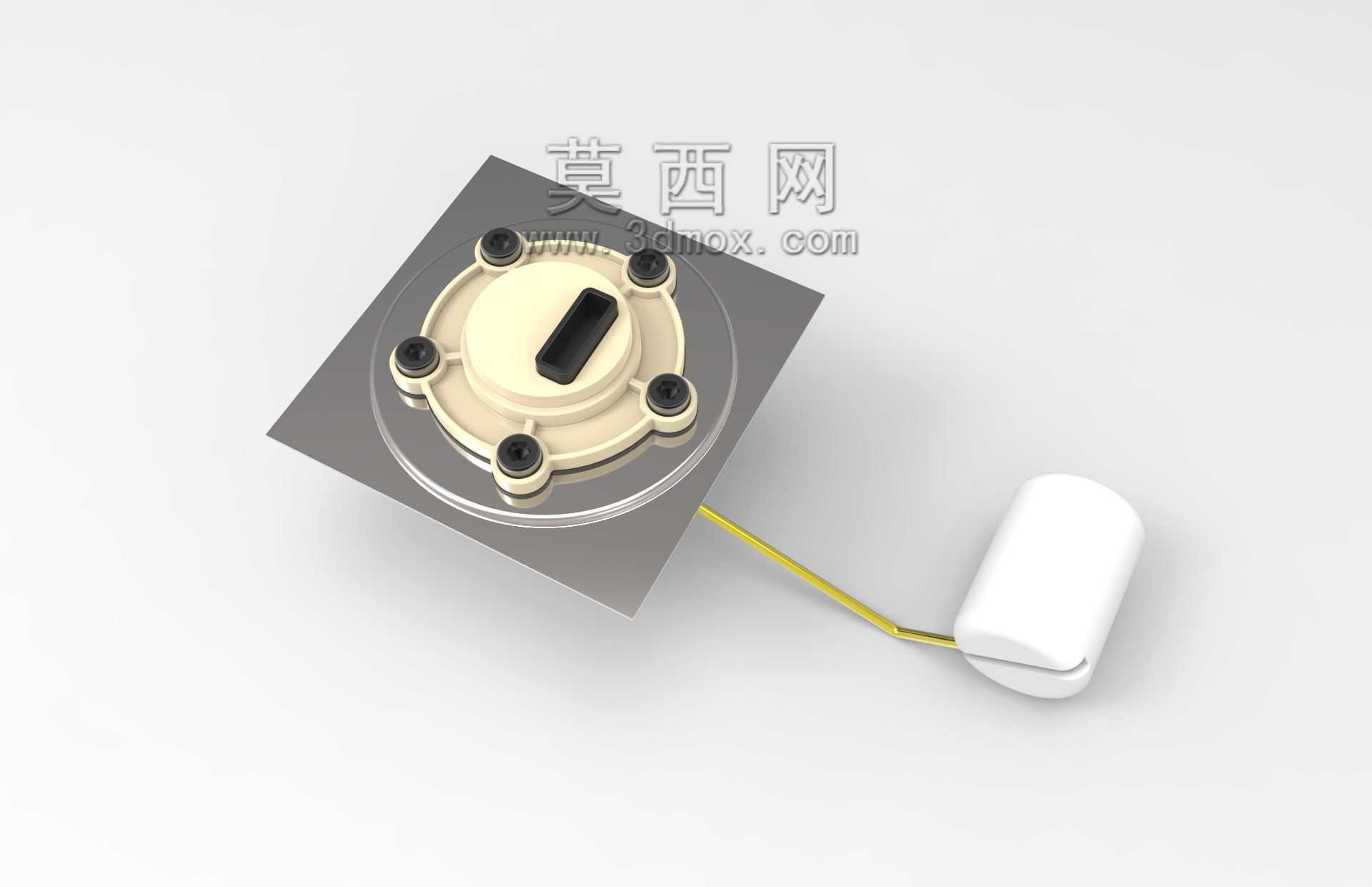

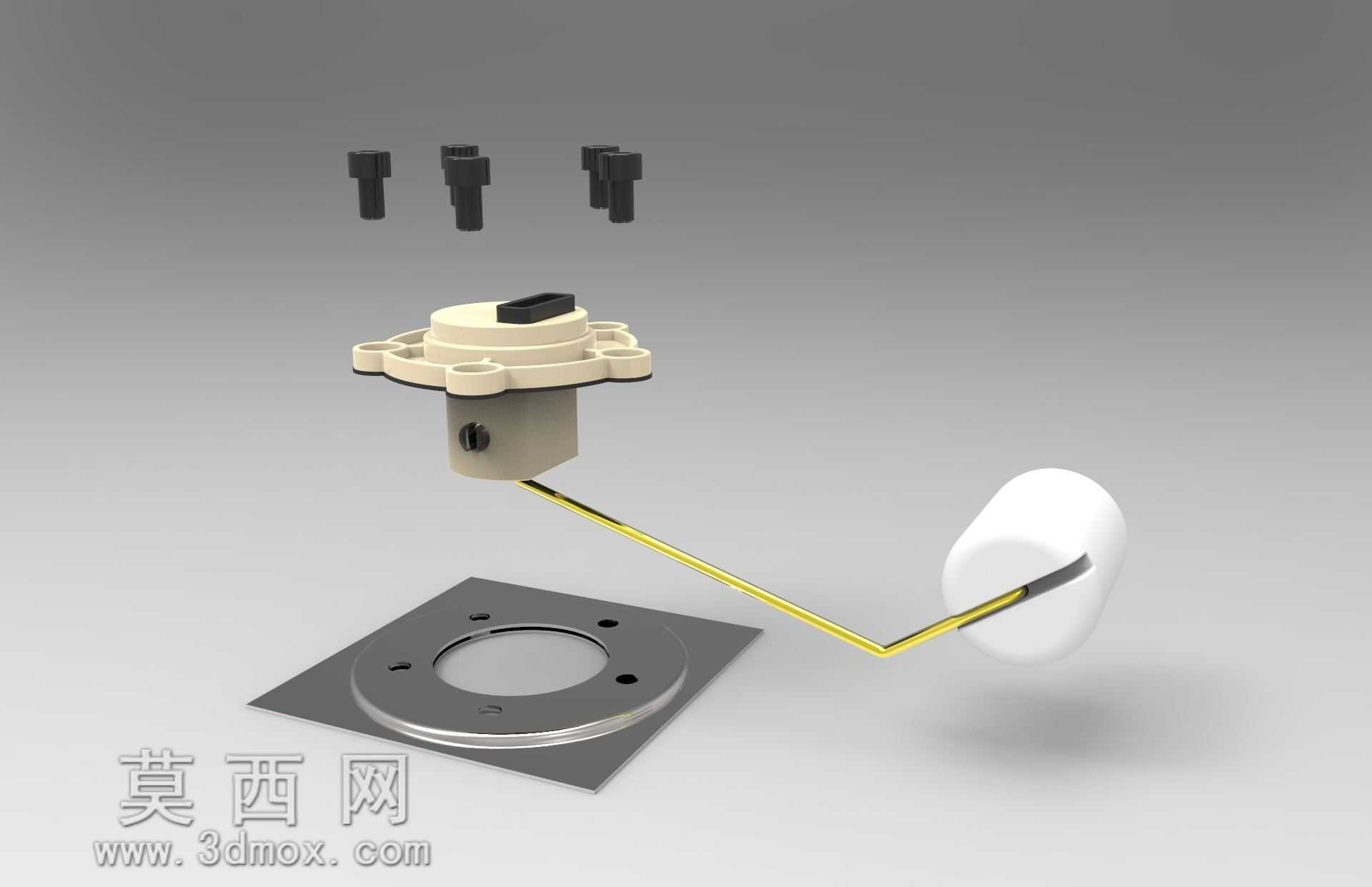

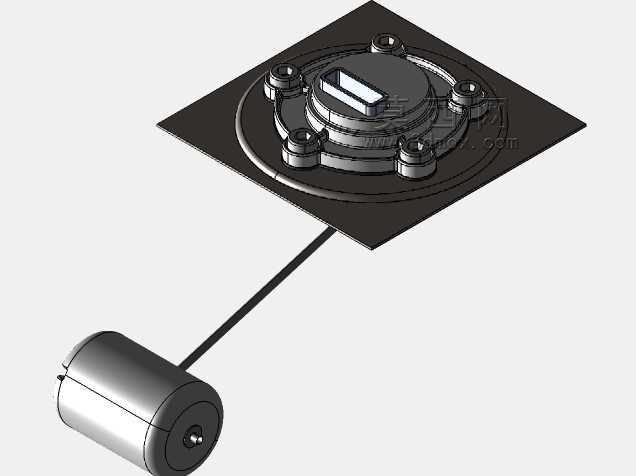

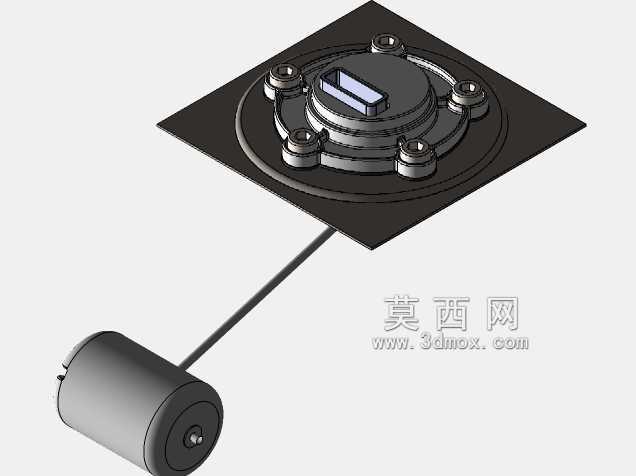

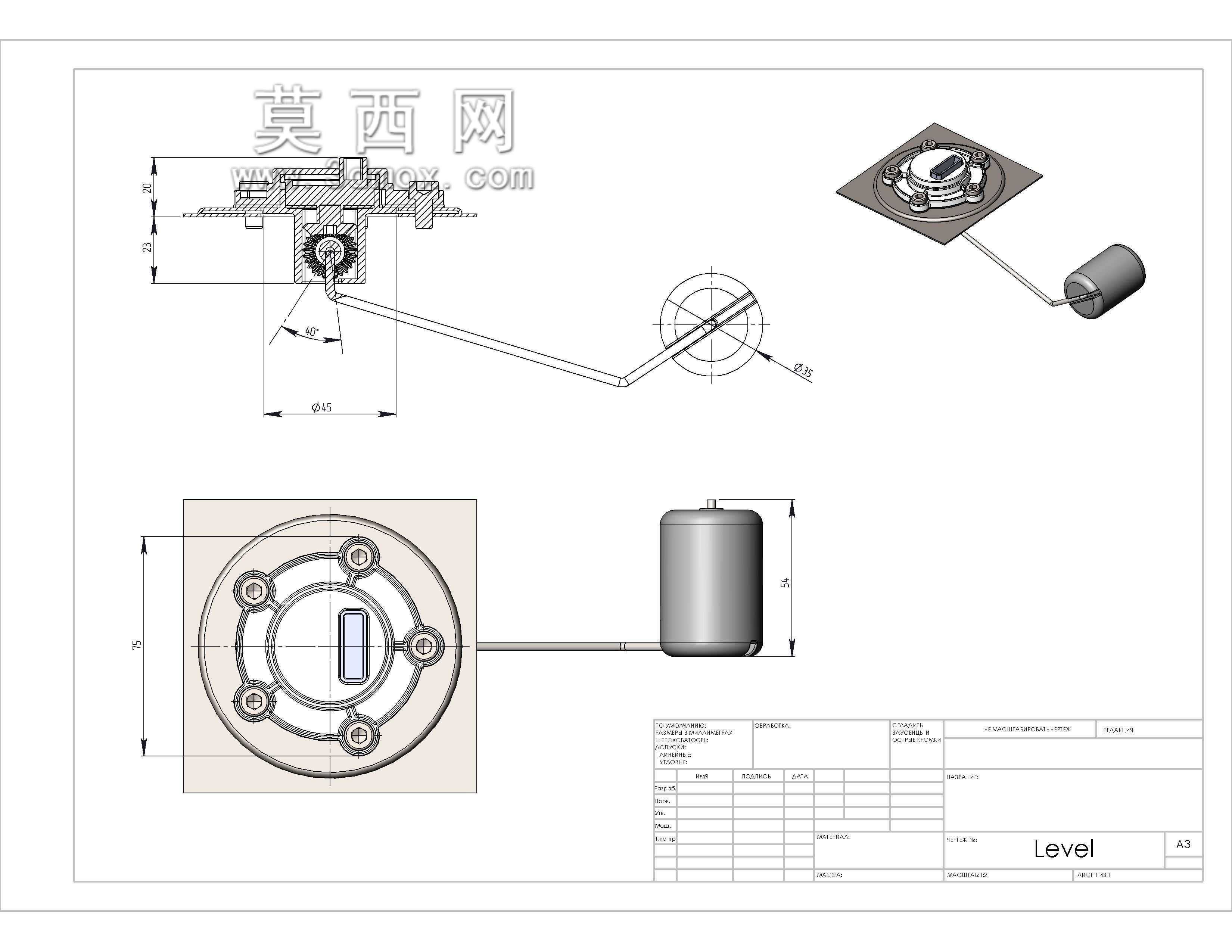

　　这套浮球式液位感应结构，核心适配中小型燃油、液压油箱的液位检测场景，在通用动力设备、小型工程机械、农用机械的供油系统里都能找到适配空间，不需要复杂的电控调校，靠物理浮力触发信号就能完成液位区间的反馈，比雷达类液位检测方案的抗油污、抗颠簸能力更强，成本也能压到极低的区间，适合大批量装机配套。整套结构的安装基准是一块方形金属安装法兰，法兰上预留了四个对称的螺栓固定位，现场安装时只需要在油箱顶面开出对应尺寸的安装孔，套上配套的橡胶密封垫圈，拧上四颗固定螺栓就能完成主体固定，不需要额外做焊接或者复杂的密封处理，后期维护更换时只需要拆开四颗螺栓就能整体抽出，不会破坏油箱本体结构。浮球通过硬质连杆和主体转轴部分连接，

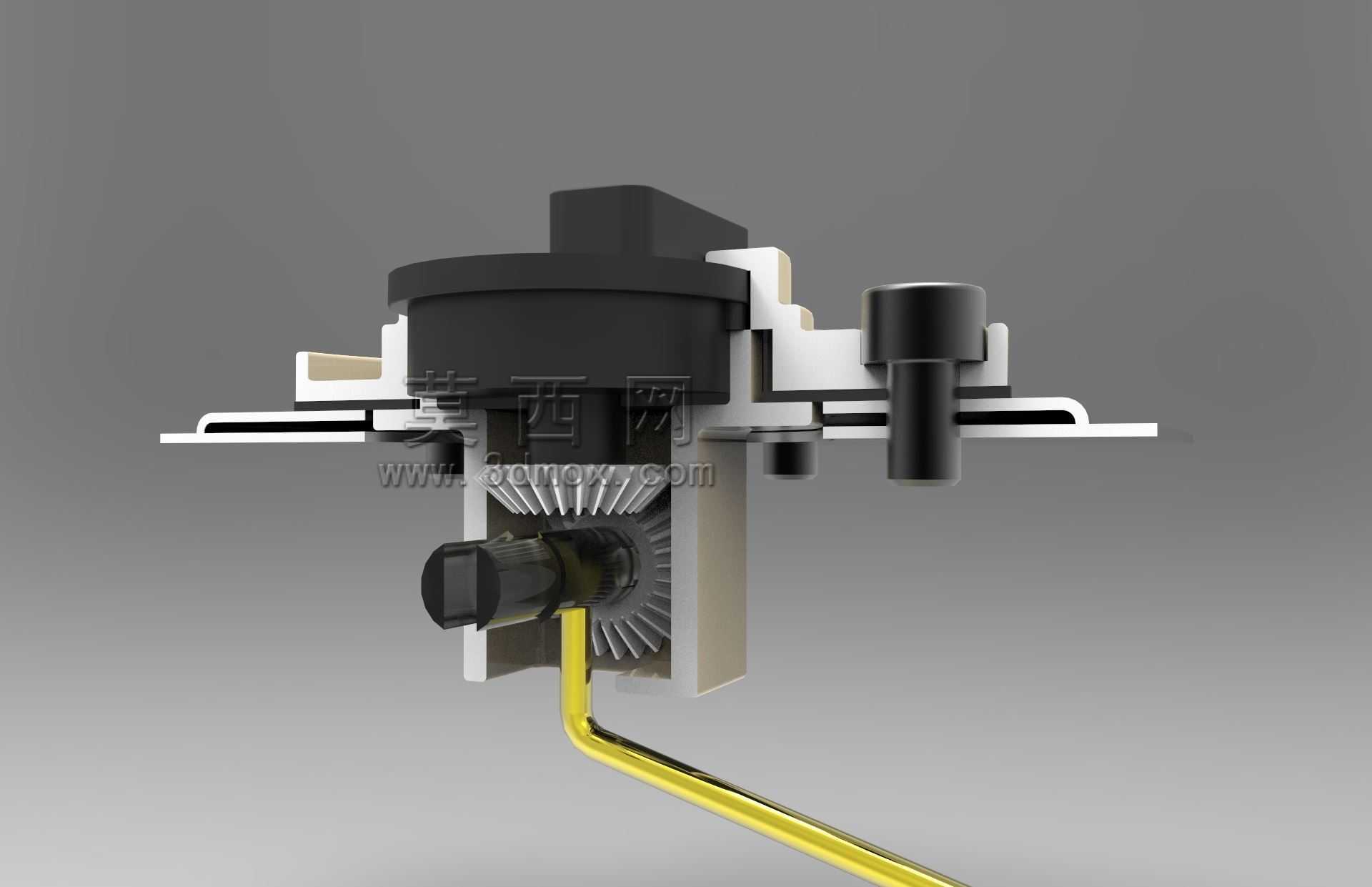

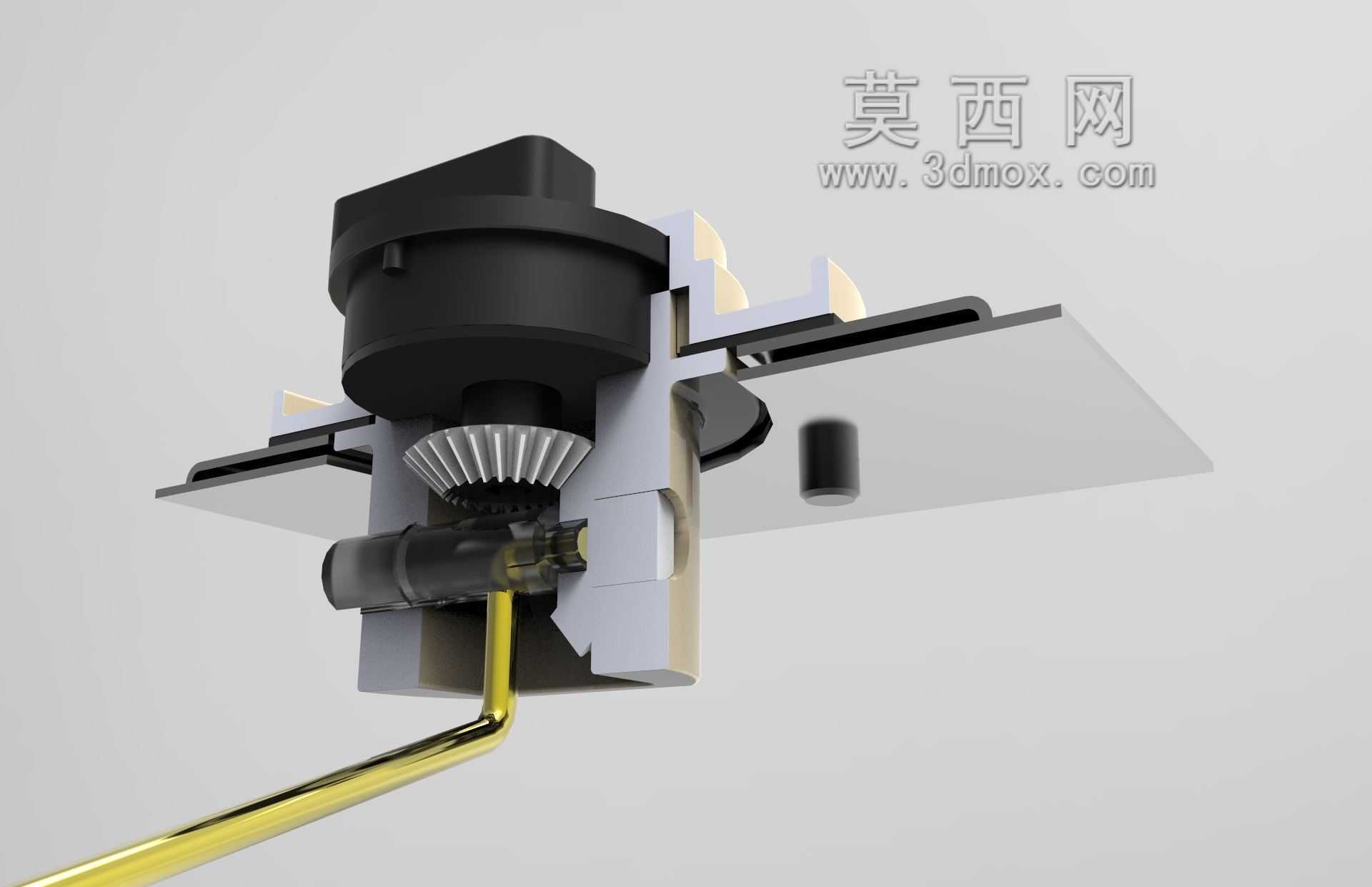

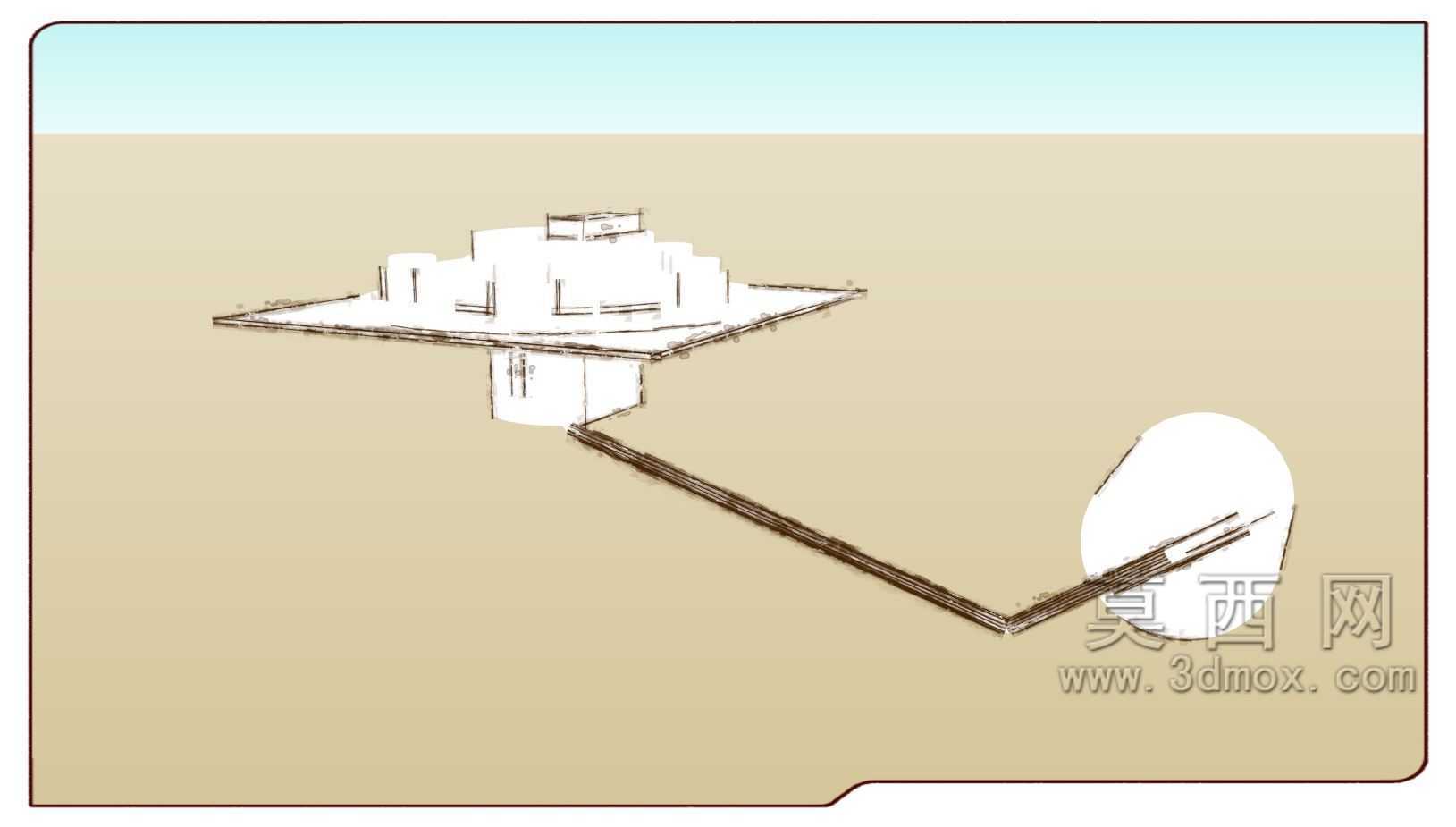

　　浮球采用耐油工程塑料一体注塑成型，内部做了密闭空腔设计，长期浸泡在燃油、液压油里不会出现渗油增重的问题，浮球的外形做了圆弧过渡处理，在油箱内随液位升降时不会卡滞在油箱内壁或者内部加强筋上，连杆的长度可以根据油箱的实际深度做调整，常规适配的油箱深度覆盖25毫米到900毫米区间，基本能覆盖绝大多数中小型工业油箱的液位检测需求。主体内部的转轴位置做了双重密封设计，内侧靠O型圈或者平垫圈实现油侧密封，外侧靠橡胶压圈实现外部防尘防水密封，整套密封结构能保证油箱内外完全隔绝，不会出现油气泄漏或者外部水汽、灰尘进入油箱的问题，转轴的转动阻尼做了专门调校，既不会因为阻尼过大导致浮球升降卡滞，也不会因为阻尼过小在车辆颠簸、

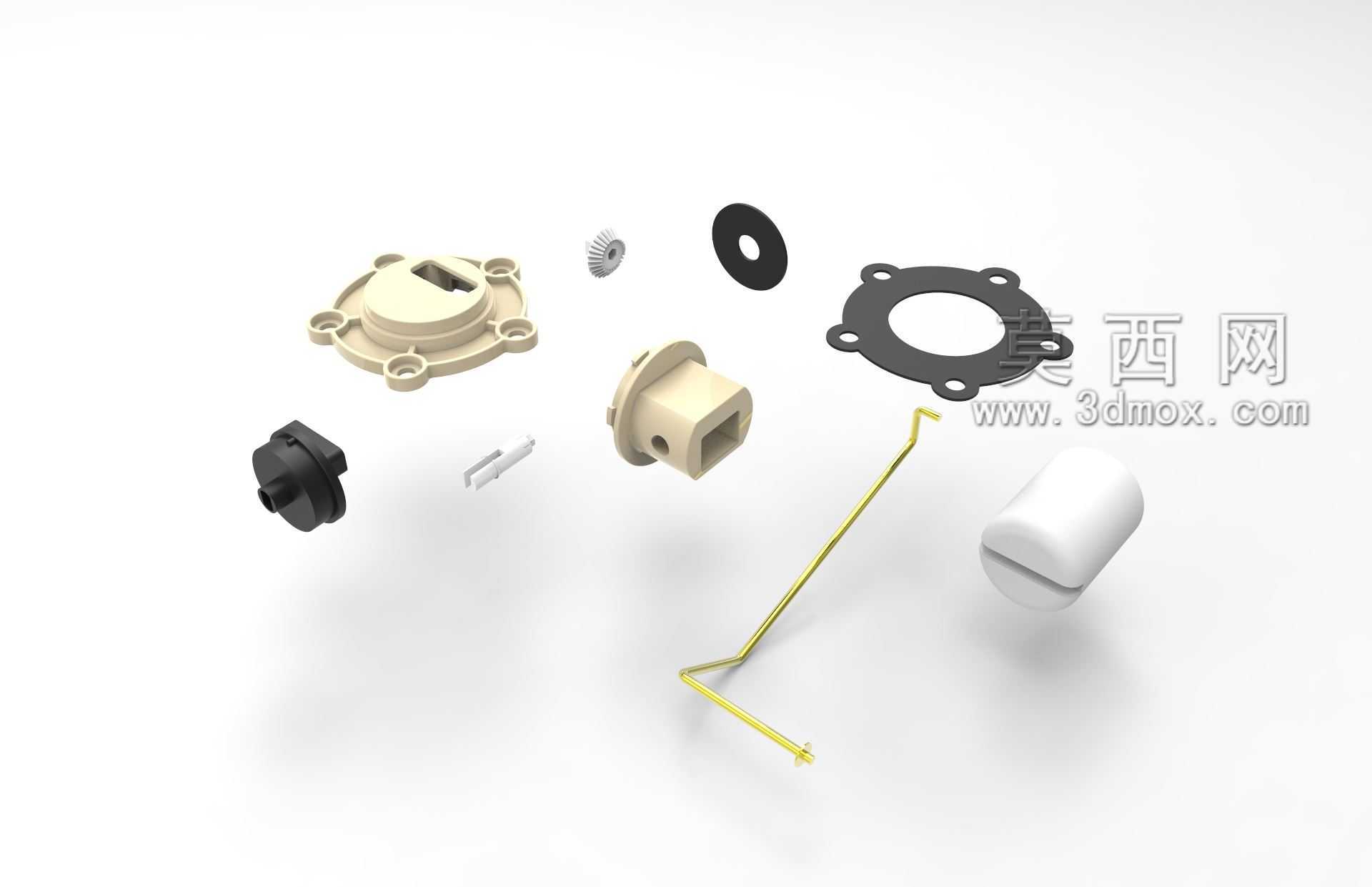

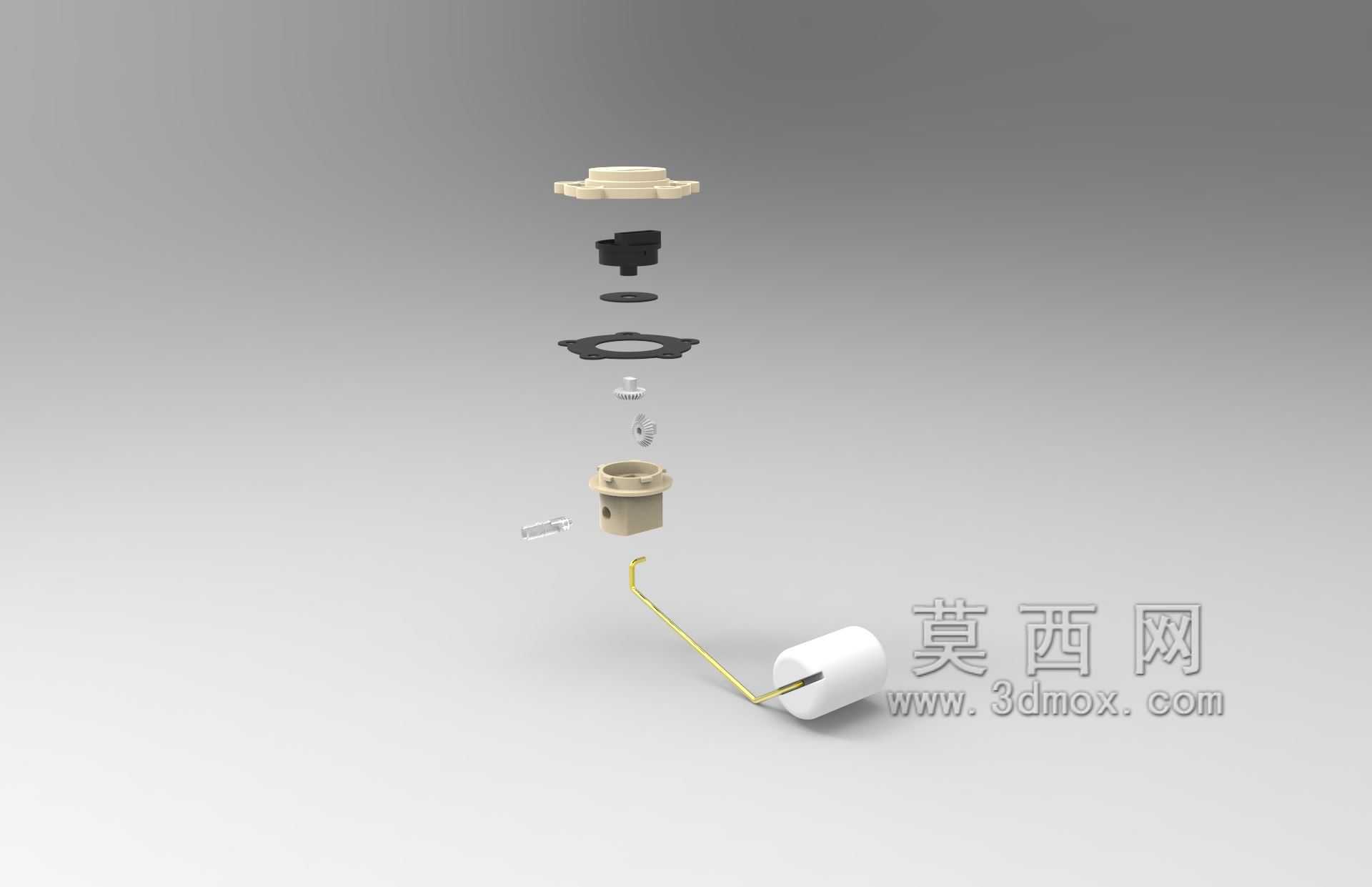

　　设备振动时出现误触发信号的问题，能把液位检测的滞回区间控制在极小的范围，保证液位反馈的准确性。整套结构的零部件数量极少，核心只有安装法兰、密封垫圈、转轴组件、连杆、浮球几个部分，所有零部件都适合大批量量产，金属法兰采用冲压工艺成型，主体基座采用注塑工艺加工，浮球采用吹塑或者插入成型工艺制作，组装时只需要完成转轴压装、密封件套装、连杆和浮球的压接几个步骤，不需要复杂的调试工序，工厂组装效率极高，单套产品的总重量能控制在12克以内，不会给油箱顶面带来额外的负重压力。在工况适配性上，整套结构的工作温度覆盖-40℃到170℃区间，不管是北方冬季的低温环境，还是设备长时间运行后油箱周边的高温环境，都能保证结构件不变形、密封件不失效，

　　信号输出部分适配5伏或者14.5伏的常规车载、工业设备供电电压，不需要额外加装电压转换模块，直接对接设备的电控系统就能采集液位信号。设计过程中特意做了零件的通用化考量，不同深度的油箱只需要更换对应长度的连杆，其余主体部件全部通用，能大幅降低生产端的物料管理成本，也能减少售后端的备件储备种类，现场维修时哪怕没有对应型号的备件，也可以通过裁剪调整连杆长度临时适配，应急维修的便利性很强。相比传统的管式液位计，这套结构不需要在油箱侧面开孔，不会因为侧面密封失效出现漏油风险，也不会因为油箱侧面的磕碰导致液位检测部件损坏；相比电子类液位传感器，这套结构没有复杂的电路板和电子元件，不会因为油液里的杂质、金属粉末附着出现检测失效的问题，长期使用的稳定性更强，在对成本敏感、对可靠性要求高的通用机械设备供油系统里，是性价比极高的液位检测解决方案。
