汽车用非接触式感应位置检测传感装置

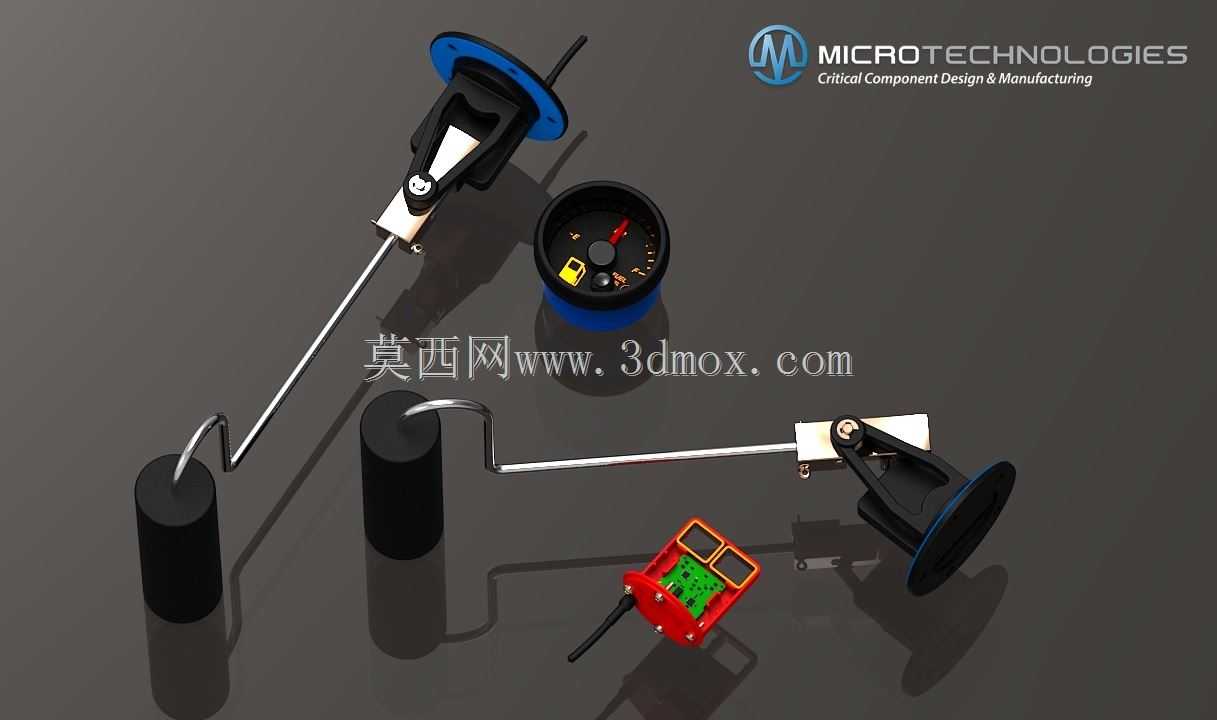

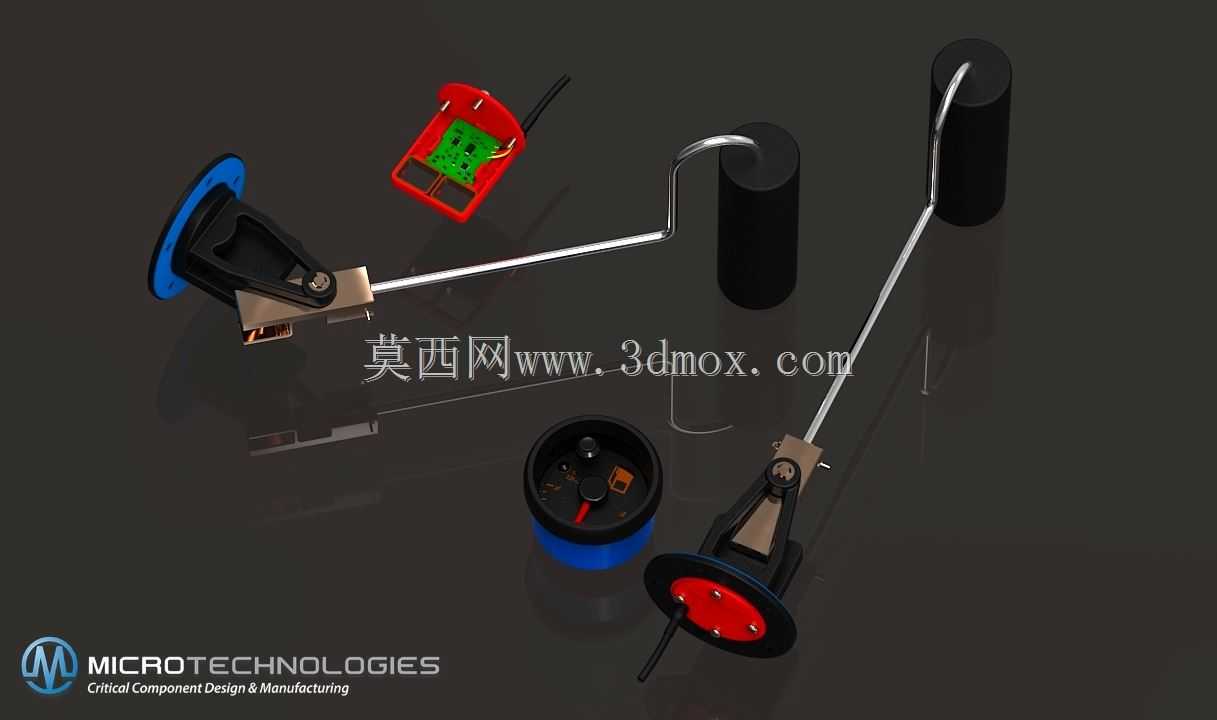

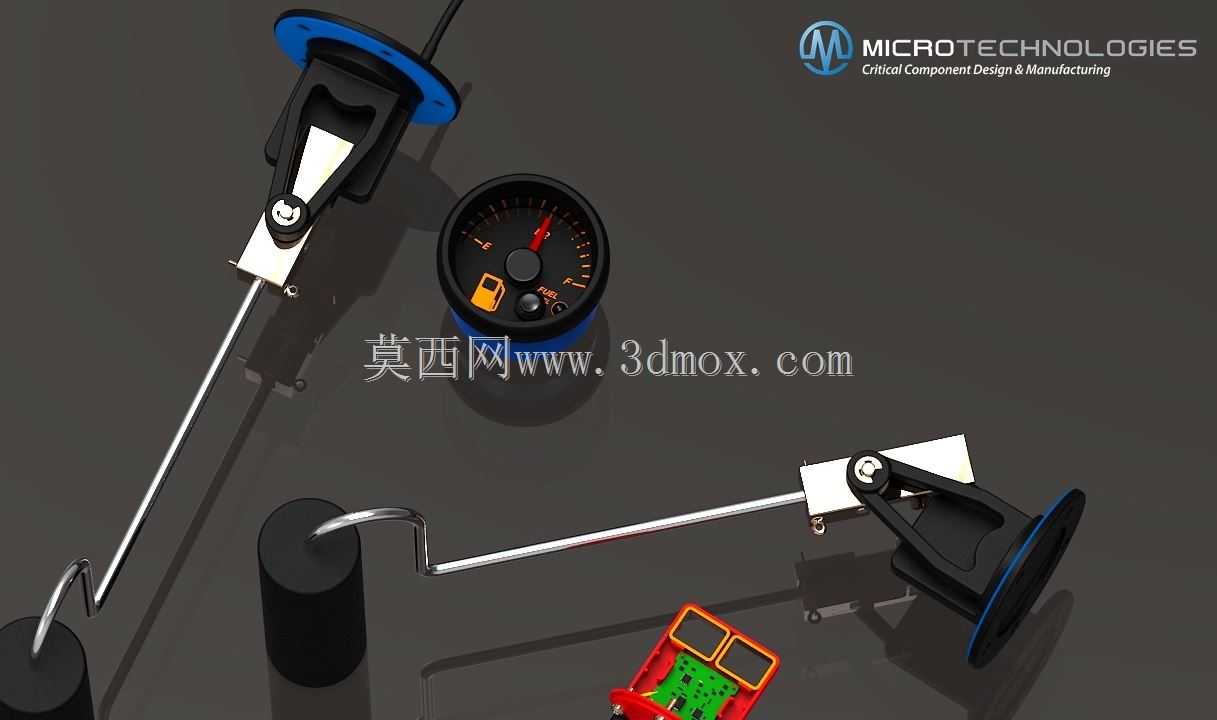

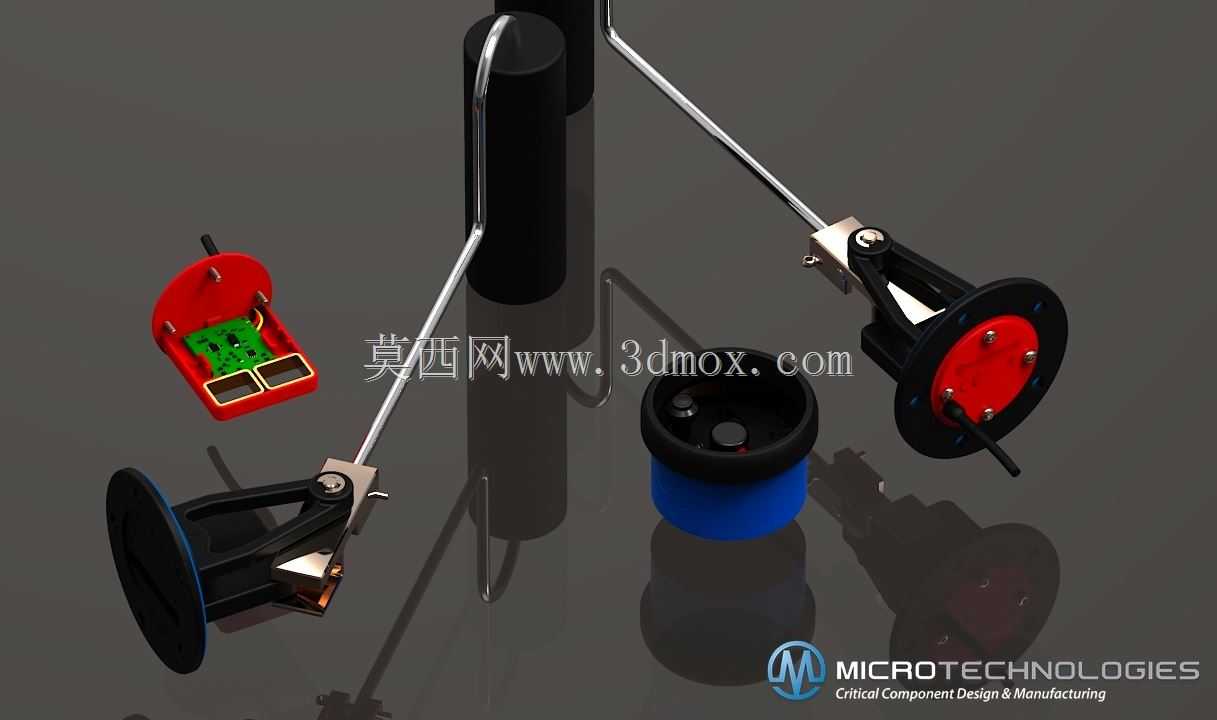

这款感应传感装置主要面向汽车动力系统、流体管路系统的位置与液位检测场景设计，可适配发动机舱、燃油供给回路、冷却循环回路等复杂安装环境，替代传统接触式检测部件，解决长期摩擦损耗、介质腐蚀带来的检测失效问题。在实际装车应用中，该装置可实时监测运动部件的行程位置、储液腔体内的液位高度，为整车电控系统提供精准的位置反馈信号，支撑喷油控制、液位预警、部件动作限位等核心功能运行，适配乘用车、商用车等多类车型的检测需求。

产品核心功能依托电磁感应原理实现，无需与被测激活部件直接接触即可完成位置信号采集，检测响应延迟控制在毫秒级，可适配最高120℃的工作环境温度。结构设计上采用全密封封装思路，外壳选用耐腐工程塑料搭配金属固定基座，可长期耐受水、发动机机油、冷却液、柴油、汽油、盐雾、润滑脂、制动液、尿素水溶液等汽车场景常见介质的侵蚀，防护等级满足车载部件的严苛使用要求，避免介质渗入导致的电路短路、信号漂移问题。传感探头与信号处理电路集成化设计，省去了外置信号调理模块的安装空间，降低整车布线复杂度。

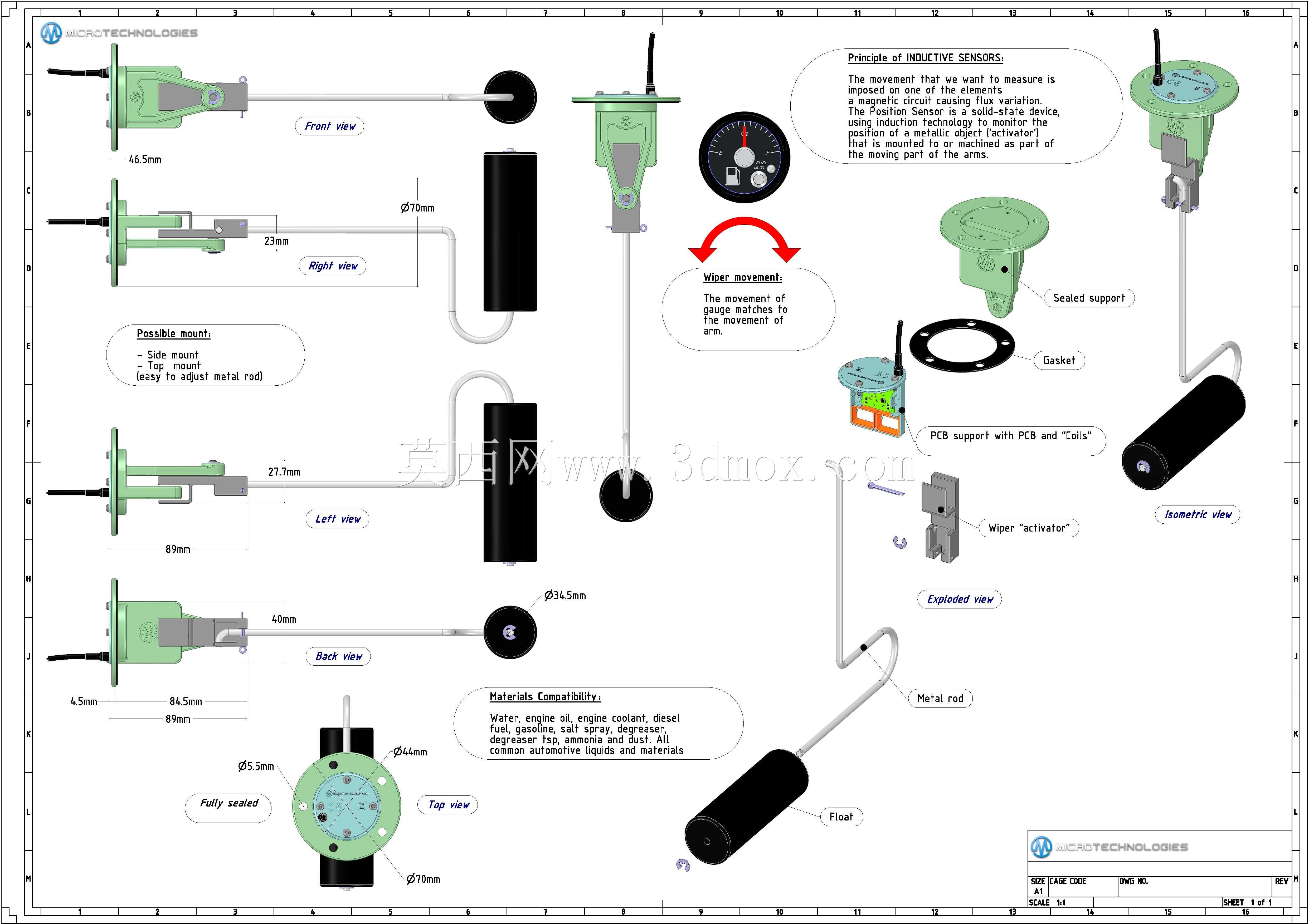

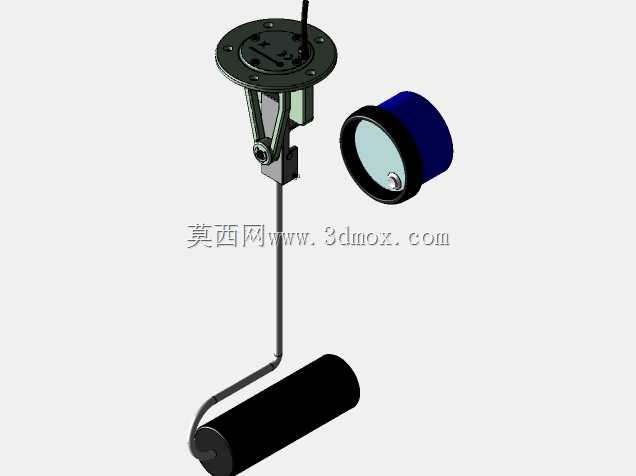

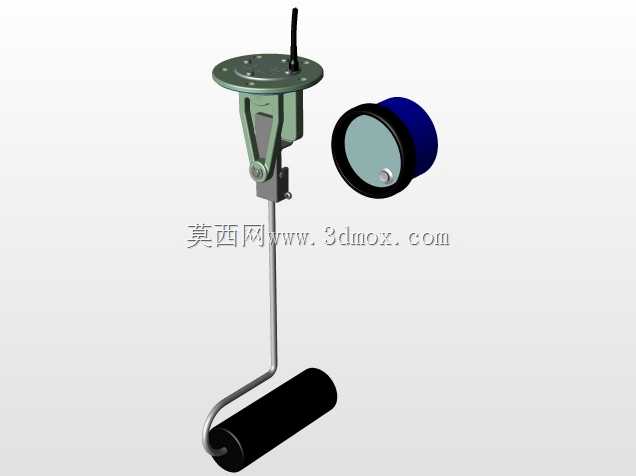

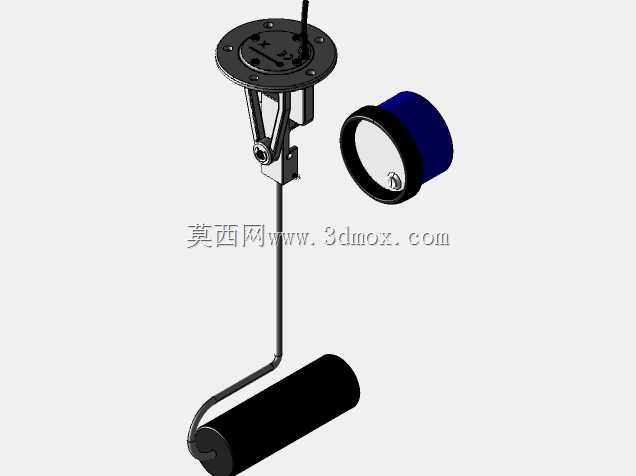

设计过程中重点考量了车载安装的边界适配性，装置采用摆臂式触发结构，摆臂运动轨迹与被测运动部件的行程完全匹配，固定法兰盘预留标准化安装孔位，可直接适配现有车型的传感器安装位，无需对周边结构做额外改造。整体外形紧凑，主体传感单元直径控制在45mm以内，摆臂伸展最大长度为120mm，安装时仅需预留直径50mm、深度60mm的安装空间，可适配狭窄的发动机舱、油箱侧壁等安装位置。摆臂连接部位采用耐磨转轴结构，可承受百万次往复摆动无松旷，保证长期使用的检测精度稳定性，信号输出端采用标准化接插件，可直接与整车线束对插，降低装配工序的复杂度。
