法兰式液位传感单元结构设计

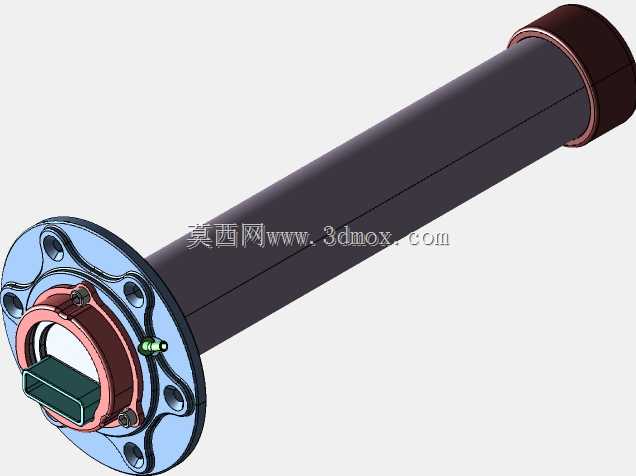

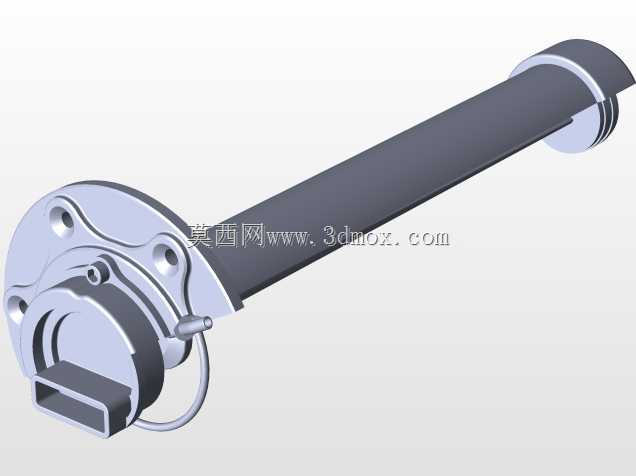

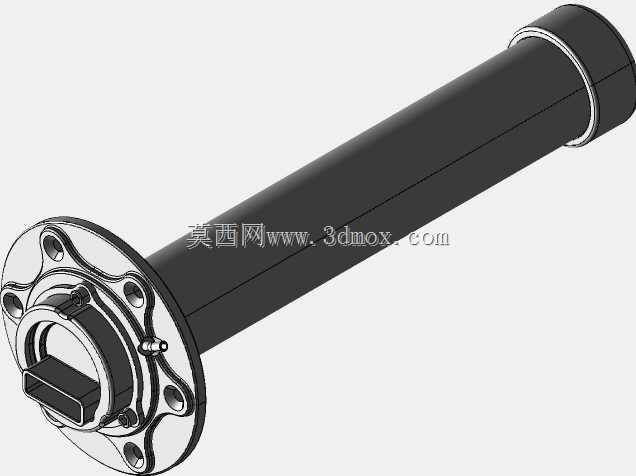

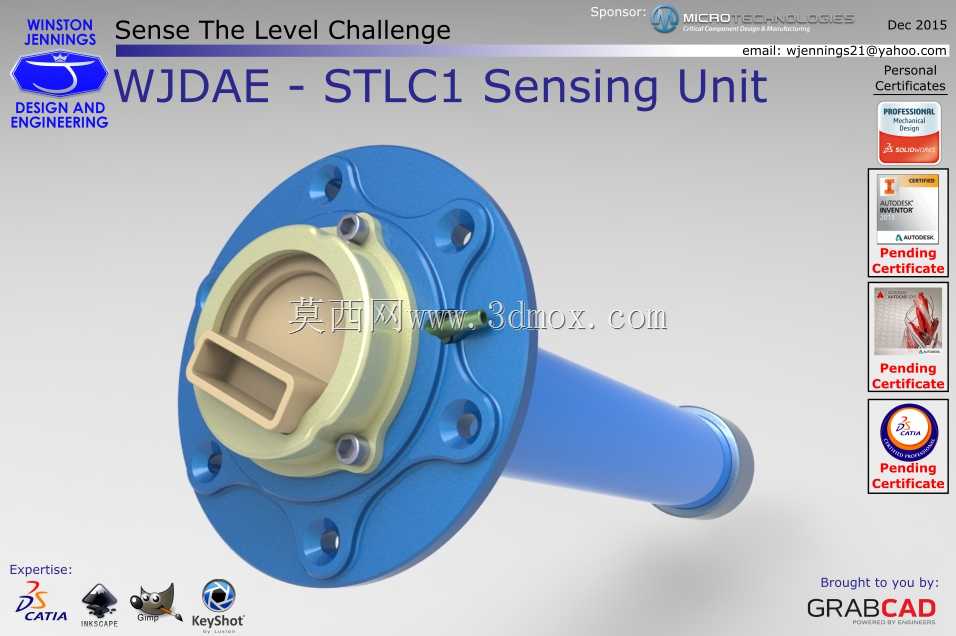

这款法兰式液位传感单元主要面向工业储液场景的液位监测需求，可适配各类常压、带压储液罐体、工艺管路的液位检测工位，在车用燃油储箱、工业冷却液储罐、化工介质储槽等场景中，能够稳定完成液位状态的实时感知，为液位管控系统提供可靠的前端采集支撑，避免液位异常引发的溢液、干烧、介质供应中断等生产或运行故障。从实际用途来看，该传感单元通过前端探入储液空间的杆体结构感知液位变化，依托法兰端的密封结构实现与罐体安装位的可靠密封，防止介质渗漏，同时法兰端的接口结构可对接后续信号传输链路，将液位状态转化为可被控制系统识别的信号，完成从物理量到电信号的转换传递。在功能特性设计上，这款传感单元采用分体式组合结构，蓝色法兰基座作为核心安装承载部件，周向均匀分布的安装孔可匹配标准螺栓完成与罐体安装面的紧固，基座与探杆衔接位置做了过渡强化处理，避免长期使用中探杆受介质冲击出现连接松动；前端的米白色传感端头设置了专用的介质接触窗口，能够精准捕捉液位变化，端头与法兰基座之间设置了多组紧固螺钉，保证端头与基座连接的紧密性，同时端头外侧的密封结构可隔绝介质渗入单元内部，保护内部传感元器件不受介质侵蚀。设计思路上，这款传感单元充分考虑了工业安装场景的通用性，法兰盘的安装孔位采用等距圆周排布，适配多数工业储液设备预留的标准法兰安装位，无需对原有设备安装面做额外改造即可完成装配；探杆采用等径直杆设计，长度可根据不同储液腔体的深度适配对应规格，探杆外壁做光滑处理，减少介质挂壁对检测精度的影响，同时降低介质长期冲刷带来的结构磨损；整体结构将传感核心部件集中在法兰端的防护壳体内，探杆仅作为信号传导与结构延伸部件，既降低了核心部件受介质腐蚀的概率，也方便后续的维护检修，无需整体拆解即可完成核心元器件的更换调试。从安装边界来看，法兰基座的外径适配常规DN规格的法兰安装面，安装孔的中心距符合通用工业法兰的安装标准，探杆的外径小于安装开孔直径，装配时探杆可顺利穿过罐体预留的安装孔，端头探出法兰安装面的长度控制在合理范围内，不会与罐体内的其他构件发生运动干涉；整体装配完成后，法兰端面与罐体安装面之间可加装密封垫片，配合螺栓紧固实现可靠的静密封，能够适配一定压力范围内的液体介质存储场景，不会出现渗漏问题。
