伽玛结构斯特林动力装置三维设计

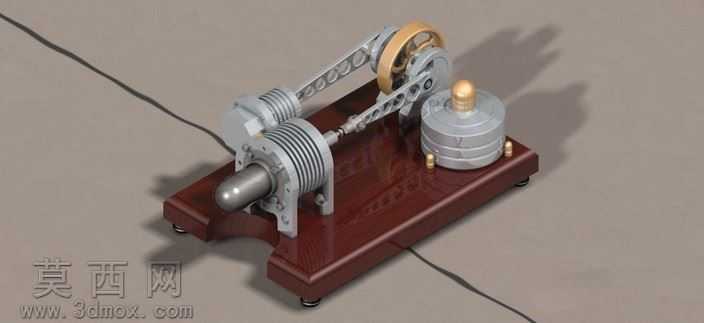

本作品为伽玛构型斯特林动力装置的三维建模成果，建模过程中严格遵循机械设计规范，对装置的各组成部件进行了1:1比例的精准还原。建模阶段首先完成整体结构的框架搭建，明确动力气缸、置换气缸、传动曲柄连杆机构、飞轮组件、安装底座五大核心模块的空间布局，确保各部件的装配间隙符合实际机械运行的公差要求，避免出现运动干涉问题。在零件建模环节，针对气缸部件，分别构建了带散热鳍片结构的动力气缸与密封式置换气缸，还原了气缸端盖的密封连接结构、活塞的往复运动配合面细节；传动机构部分，精准复刻了曲柄轴、镂空式连杆、传动带轮的结构形态，对连杆上的减重镂空结构、带轮的多槽传动结构都做了细致的几何特征还原，保证传动路径的运动逻辑与真实伽玛型斯特林机完全一致；飞轮组件还原了金属轮缘与轮毂的装配结构，顶部的加热缸体则还原了圆柱形换热腔体、顶部密封端盖、固定支脚的细节特征；安装底座采用了仿实木基座的结构设计，还原了底座的倒角边缘、底部减震支脚的安装位，以及各部件在底座上的固定安装点位。材质与渲染环节，针对不同部件的物理属性赋予对应材质：金属传动部件、气缸、飞轮赋予抛光金属材质，调整金属粗糙度与反射参数还原金属机件的哑光金属质感；安装底座赋予深棕红木材质，调整木纹纹理与光泽度模拟实木基座的温润质感；传动连接部件赋予深色橡胶材质，还原传动件的弹性质感。渲染阶段采用柔和的侧上方布光方案，添加柔和的环境阴影，突出各部件的结构层次与装配关系，清晰展现伽玛型斯特林机双缸分立布局、曲柄连杆联动的核心结构特征。设计思路上，重点突出伽玛构型斯特林机动力缸与置换缸分离布置的结构特点，通过精准的运动副约束设置，可直观演示装置从热能输入到曲柄飞轮旋转输出动力的完整运动过程，清晰展示外燃式热机的工作原理，可用于机械原理教学演示、动力机械结构参考等场景。
