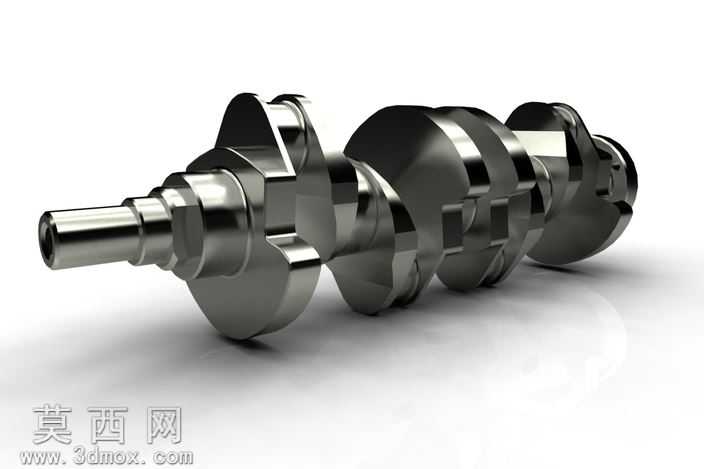

福特1.9L CVH发动机曲轴三维建模作品

本作品为福特1.9L CVH发动机配套曲轴的高精度三维建模成果，建模过程严格参照该款量产曲轴的实物测绘尺寸与原厂设计参数，在SolidWorks软件中完成全参数化特征构建，完整还原了该曲轴的全部结构细节。建模阶段从曲轴的核心功能逻辑出发，首先确定各主轴颈、连杆轴颈的中心距与回转半径，精准匹配1.9L排量对应的曲柄半径参数，依次构建前端动力输出轴段、多组曲柄臂、平衡配重块、后端油封安装轴段的连续实体特征，对轴颈表面的过渡圆角、油道开孔位置、键槽定位结构、法兰安装孔位都做了1:1的尺寸还原，所有特征均保留完整的参数化建模历史，可支持后续的尺寸修改与结构迭代。材质与渲染环节，针对曲轴常用的锻钢材质特性，在渲染器中调配高反光金属材质，添加细微的锻造表面肌理与使用质感，通过多组柔光光源的角度调整，突出曲轴各轴颈圆柱面的高光轮廓、曲柄臂的曲面转折关系，以及平衡配重块的厚重金属质感，渲染输出的效果图清晰呈现出曲轴的立体结构与金属材质特性。结构设计上，该曲轴为直列四缸机型配套的全支撑结构，相邻气缸的连杆轴颈呈对应相位角布置，平衡配重块的外形与重量分布经过结构匹配，可抵消活塞连杆组往复运动产生的一阶、二阶惯性力，保证发动机运转的平顺性；各主轴颈与连杆轴颈的表面粗糙度、形位公差在建模中通过特征注释做了对应标注，油道的内部连通路径也做了简化示意，完整还原了量产曲轴的润滑通路设计。整个建模过程遵循汽车发动机核心部件的设计规范，所有结构特征均服务于曲轴的动力传递、惯性平衡、润滑密封核心功能，模型无多余冗余特征，曲面连续顺滑，实体无破面、错面等建模缺陷，既可以作为汽车发动机构造教学的演示模型，也可用于动力系统改装的结构验证、相关零部件的配套设计参考，完整展现了发动机核心回转部件的结构特点与建模逻辑。
