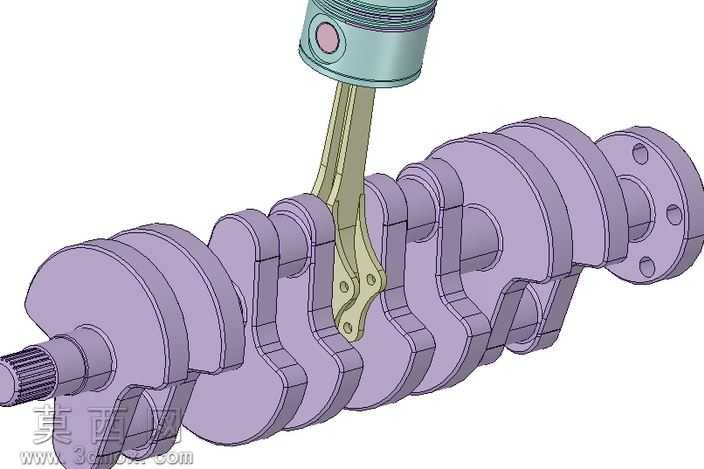

直列四缸发动机活塞曲柄连杆组件

本模型为直列四缸发动机核心的活塞曲柄连杆组件，建模过程严格遵循内燃机动力传递结构的实际设计逻辑，先完成整体装配基准轴的搭建，以曲轴的主轴颈轴线为全局装配基准，依次完成各部件的参数化建模。首先构建曲轴主体，按照四缸发动机的点火间隔角设定各曲柄销的相位差，精准还原主轴颈、曲柄臂、平衡重、输出端花键、安装法兰的结构细节，对曲柄臂的过渡圆角、平衡重的减重轮廓、油道开孔位置都做了精细化还原，保证结构符合实际曲轴的力学设计要求。其次完成连杆部件建模，区分连杆大头、杆身、小头的结构特征，杆身采用符合力学性能的变截面工字结构，大头的分体式结合面、连杆螺栓安装位、小头的衬套安装位都做了清晰呈现，同时还原连杆与曲柄销、活塞销的配合间隙结构。之后完成活塞部件建模，还原活塞顶部燃烧室凹坑、活塞环槽、活塞销座、裙部导向面的结构，对活塞销座的加强筋、裙部的型线特征都做了细致刻画。装配过程严格按照实际装配工艺顺序，先将连杆大头与对应曲柄销完成配合，再将活塞销穿入连杆小头与活塞销座完成活塞与连杆的连接，保证各运动部件的配合关系准确，可直观呈现活塞往复运动转化为曲轴旋转运动的传动逻辑。材质渲染上，曲轴采用铸钢材质的哑光金属质感，搭配表面机加工区域的亮面金属效果区分加工面与非加工面；连杆采用锻钢材质的细腻金属质感，还原锻件表面的细微纹理；活塞采用铝合金材质的浅金属质感，搭配活塞销的高光金属效果，不同部件的材质区分清晰，可直观分辨各零件的材质属性。整体模型结构完整，各零件的配合关系准确，无结构干涉问题，清晰展现了内燃机核心动力组件的构造特点，可用于发动机结构原理展示、装配工艺演示等场景。
