剪式车载应急起重支撑装置

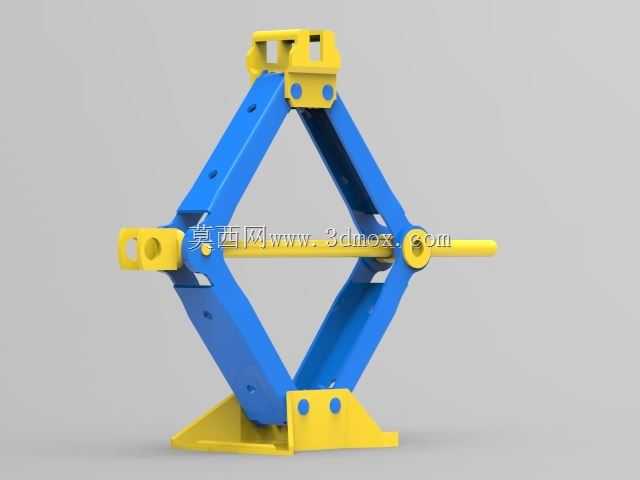

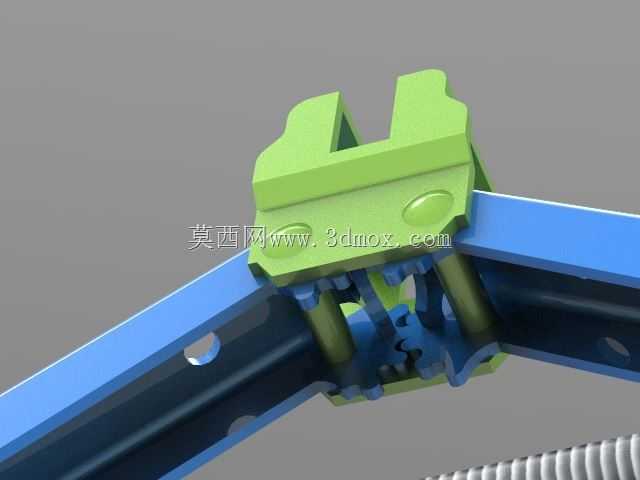

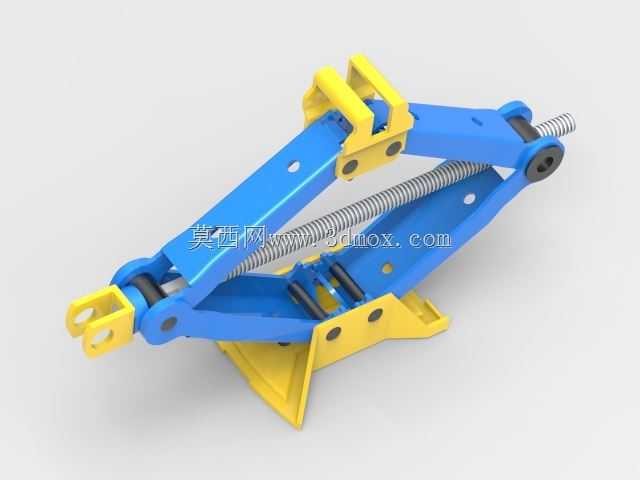

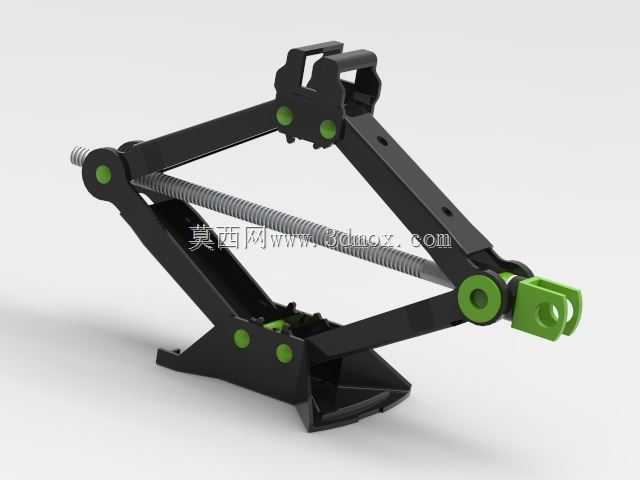

这款剪式起重支撑装置主要面向民用乘用车的日常应急场景设计，核心应用场景覆盖私家车主道路突发换胎、小型汽修门店快修工位的车辆抬升作业、户外自驾途中的车辆底盘简易检修等场景，能够在无大型举升设备的环境下，为小型车辆提供稳定的垂直起重支撑，解决非专业场地内车辆抬升的刚需。该装置的实际用途聚焦于小吨位车辆的低位起重，额定提升载荷约500kg，完全适配普通家用轿车、小型SUV的单侧轮组抬升需求，操作时无需外接动力源，仅通过手动旋转端部的传动螺杆即可完成抬升与回落动作，对使用场景的适配性极强，哪怕是无汽修经验的普通车主，也能在短时间内掌握操作方法完成应急作业。从功能特性来看，该装置采用对称剪式连杆结构作为核心受力框架，传动螺杆贯穿两侧连杆的铰接点位，通过螺杆转动带动两侧铰接点间距变化，从而实现顶部支撑端的垂直升降，结构本身具备机械自锁特性，当螺杆停止转动时，连杆机构会因螺纹咬合形成受力锁止，不会出现负载下滑的安全隐患，相比其他类型的便携起重装置，剪式结构收拢后体积扁平，能够轻松放入车辆后备箱的储物槽内，不会占用过多储物空间。在设计思路上，该装置优先考虑了便携性与结构强度的平衡，主体受力臂采用高强度冲压板材成型，在板材上开设的减重孔既降低了整体自重，又不会破坏受力路径的结构强度，顶部支撑卡座采用适配车辆底盘边梁的卡槽造型，能够卡在车辆底盘的指定支撑点位上，避免抬升过程中出现滑脱风险，底部支撑座采用宽面外翻的支撑脚设计，增大与地面的接触面积，哪怕是在松软的非铺装路面，也能分散压强减少下陷风险，提升作业时的稳定性。从外形尺寸与安装边界来看，该装置收拢状态下整体高度较低，能够伸入普通家用轿车底盘下方的低位间隙，完全展开后最大抬升高度可满足家用轿车换胎时的轮组离地需求，整体横向宽度控制在合理范围内，作业时不会与车辆侧裙、轮辋等部件发生干涉，端部的螺杆操作端预留了足够的扳手操作空间，使用者无需俯身到车底下方即可完成全程的升降操作，进一步提升了使用过程的安全性。整体结构没有多余的复杂零部件，后期维护仅需定期在螺纹传动部位涂抹润滑脂即可，长期存放也不会出现易损件老化失效的问题，非常适合作为车载常备应急工具长期配备。
