实心弹性橡胶管联轴器结构设计

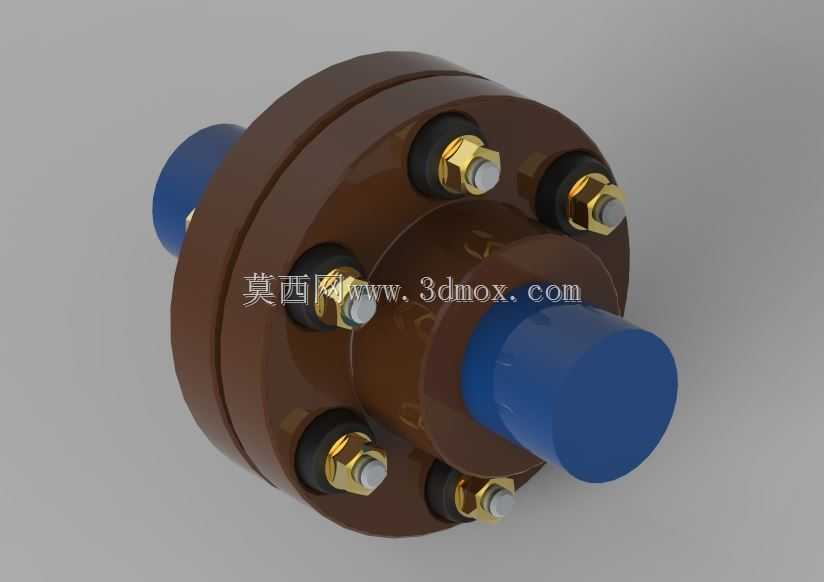

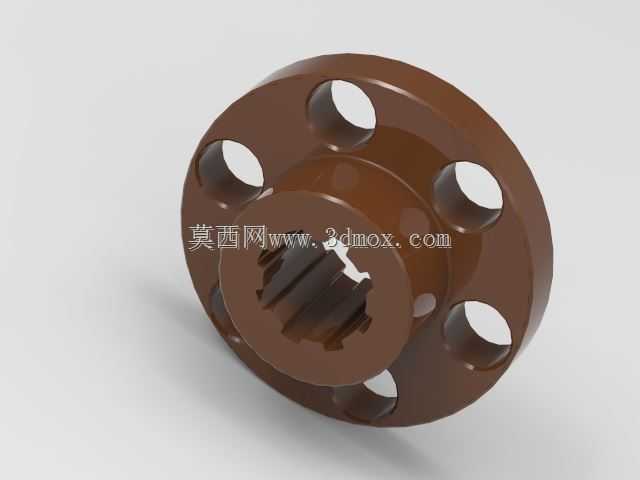

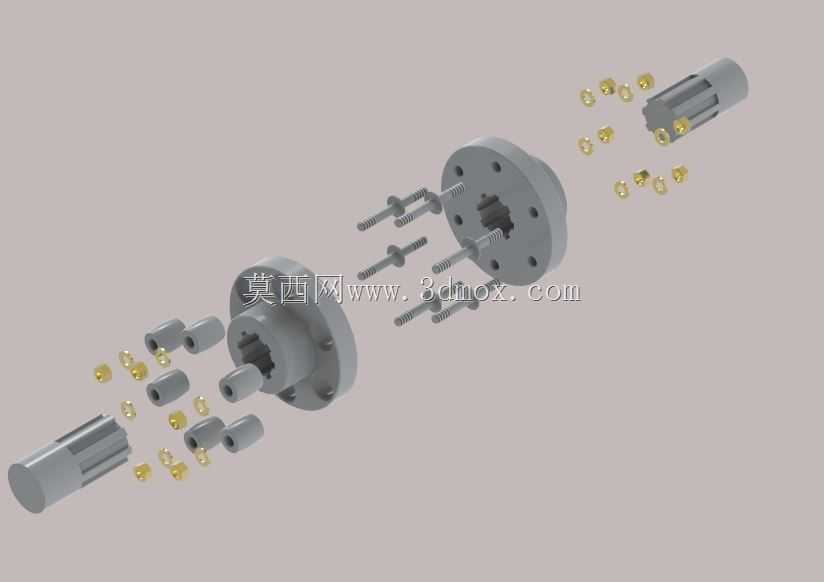

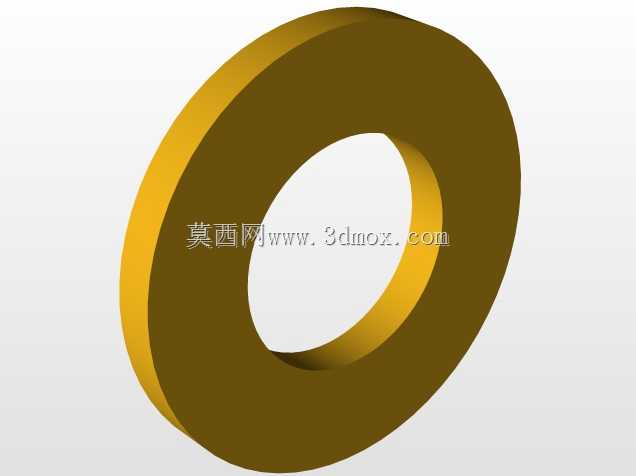

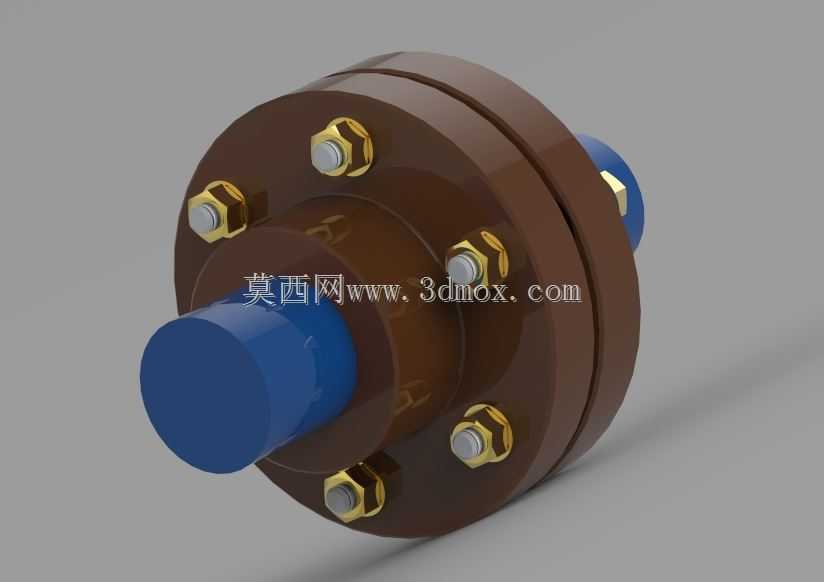

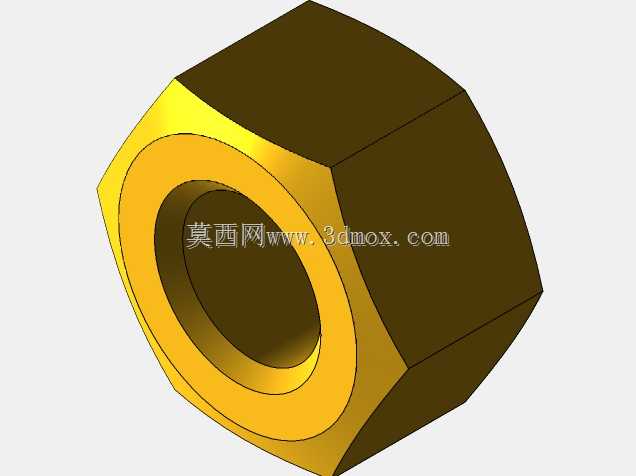

这类带橡胶管弹性结构的联轴器，在中小功率传动场景里应用十分广泛，常见于输送线驱动端、小型风机传动组、轻工包装设备的动力衔接工位，核心作用是补偿两轴安装时的同轴度偏差，同时缓冲传动过程中的冲击载荷，避免刚性连接下的轴系啃伤、轴承过载问题。从结构设计逻辑来看，该款联轴器采用两半分体式法兰筒体结构，中间的橡胶弹性体承担扭矩传递与偏差补偿功能，周向均匀布置的锁紧螺栓配合防松螺母，将两半法兰与中间橡胶体牢牢压合，扭矩通过法兰端面与橡胶体的摩擦力、螺栓预紧后的挤压力共同传递，相比传统凸缘刚性联轴器，可补偿径向、角向、轴向三类安装偏差，适配安装精度有限的现场装配场景。设计过程中需要重点关注安装边界尺寸：两端轴孔的配合公差通常选用H7/k6过渡配合，保证轴与毂的同轴度同时方便拆装；法兰外圆尺寸要匹配安装空间的回转半径，避免运行时与周边护罩、管线产生刮碰；螺栓的分布圆直径需要经过扭矩校核，保证在最大扭矩工况下，螺栓的剪切应力、橡胶体的挤压应力都在材料许用范围内，该款产品标注的最大扭矩166Nm、最高转速5500r/min，可覆盖绝大多数0.75kW到3kW区间的常规电机传动需求。实际选型时要注意，这类橡胶弹性联轴器不适合高温、油污长期浸泡的工况，橡胶材质在矿物油侵蚀下会加速老化失去弹性，高温环境下橡胶的硬度变化也会影响缓冲性能，因此在冶金、热轧类高温工位不推荐选用，更适合常温、干燥的普通工业传动场景。建模过程中，两半法兰的筒体部分做了等强度设计，法兰盘厚度从外缘到毂部平滑过渡，避免应力集中在法兰与筒体的衔接位置，周向的螺栓沉孔深度要匹配螺母的锁紧高度，保证螺栓拧紧后螺母端面不突出法兰外表面，减少回转过程中的风阻与安全隐患。两端轴伸的轴段长度根据常用电机轴、负载轴的标准轴长设计，键槽尺寸符合普通平键的国标规范，用户拿到模型后可直接根据实际轴径修改轴孔与键槽参数，无需重新搭建整体结构，能大幅缩短传动系统的设计周期。
