带压盘摩擦片的汽车离合器总成结构

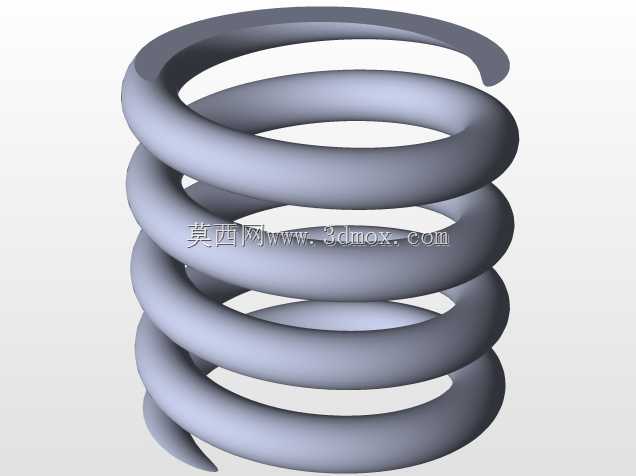

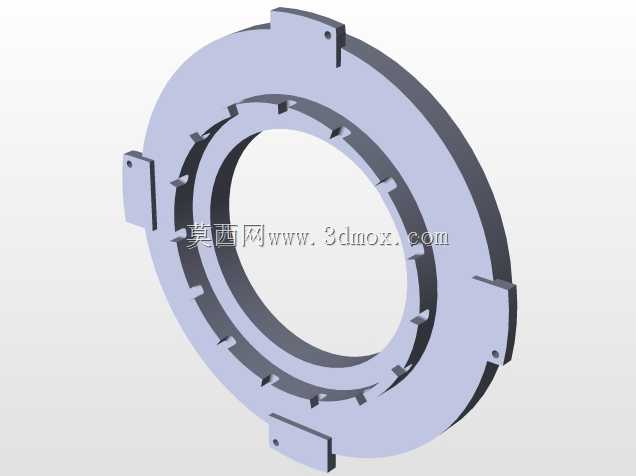

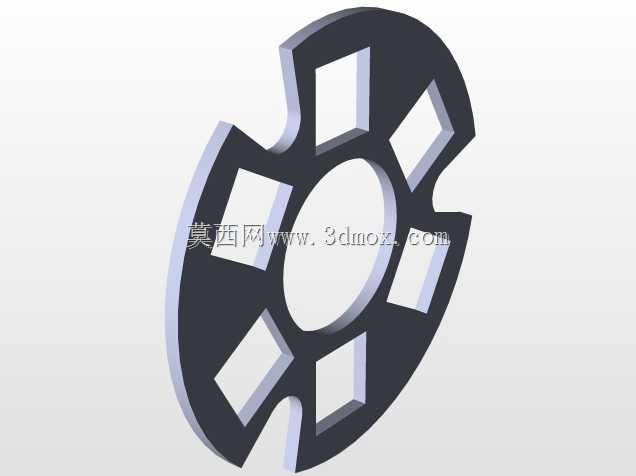

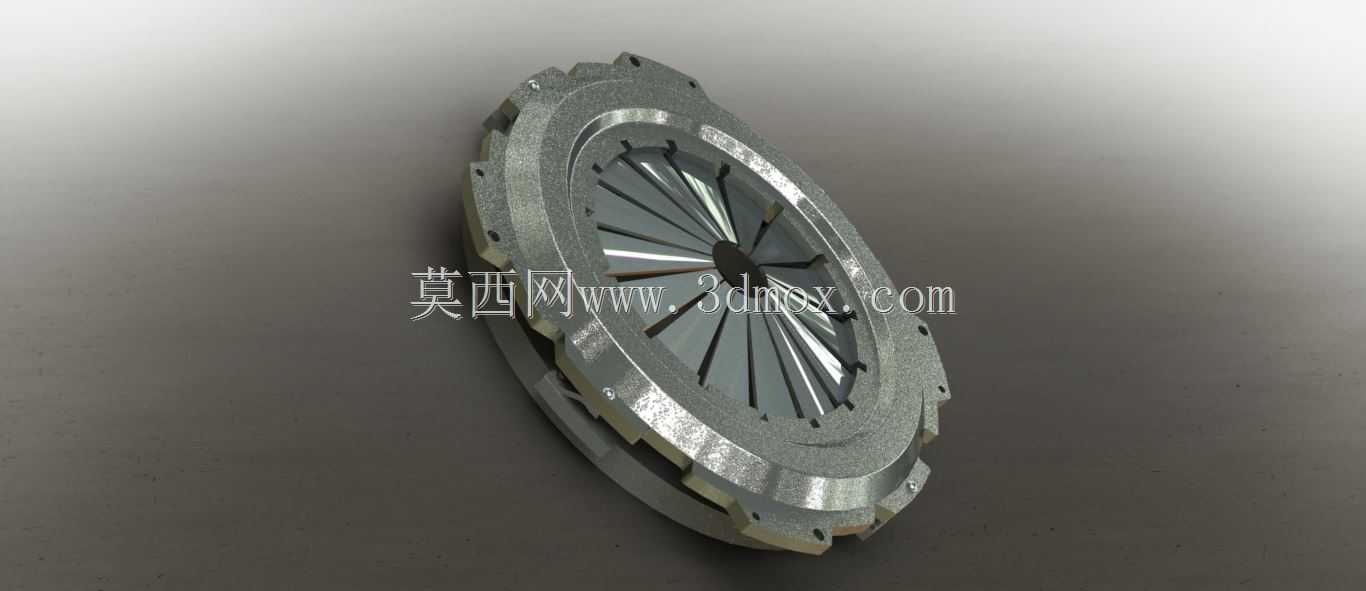

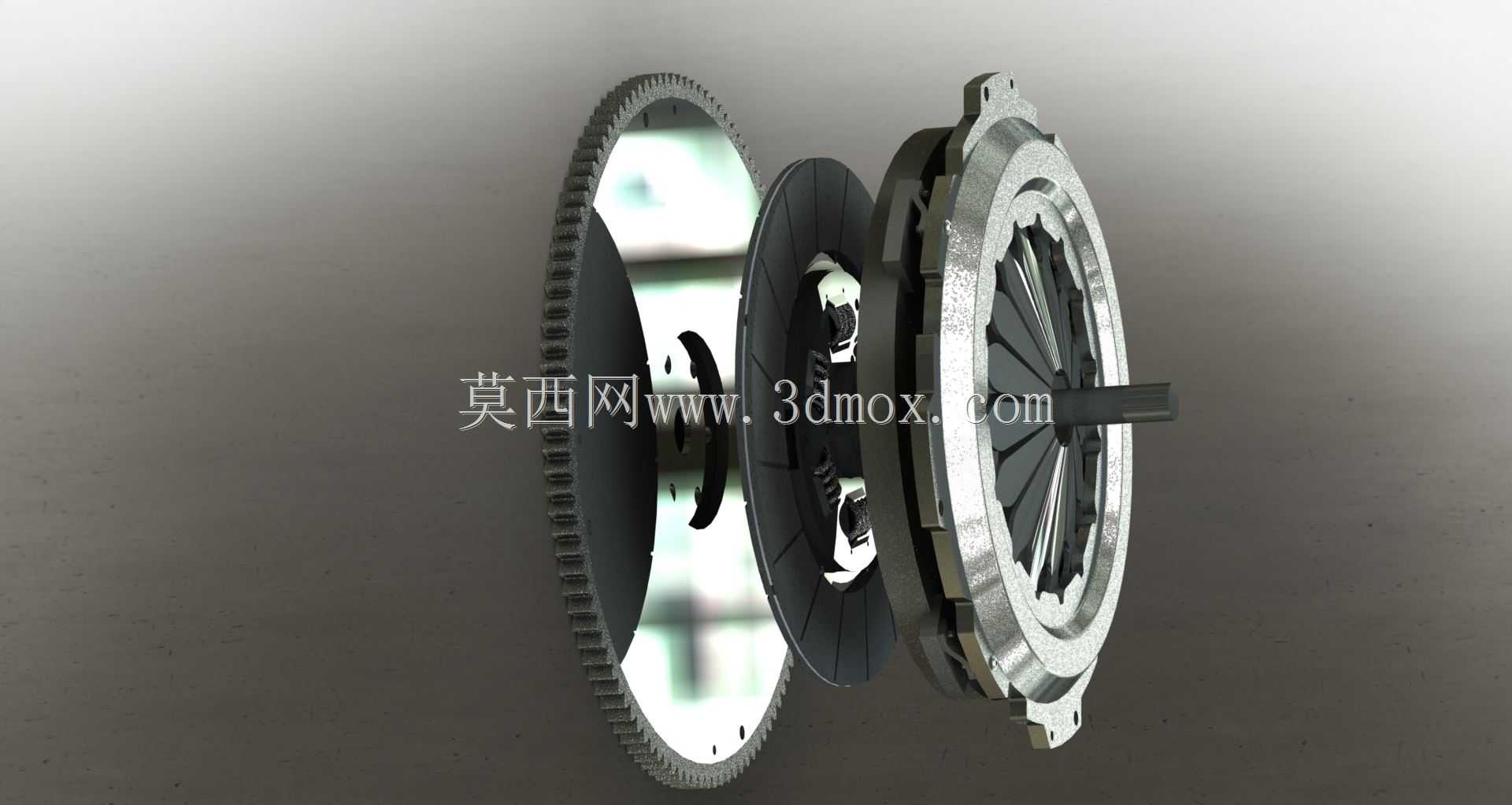

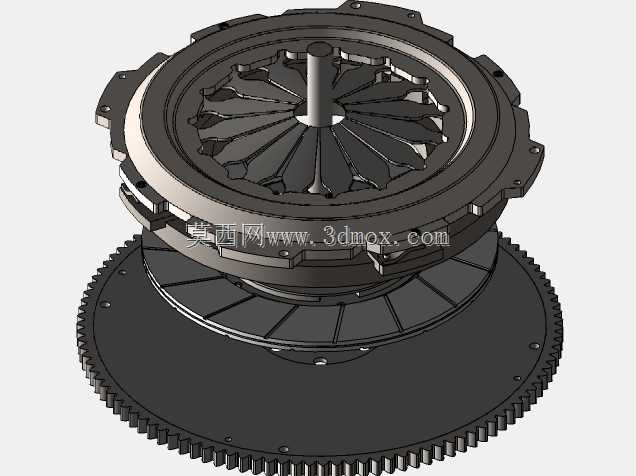

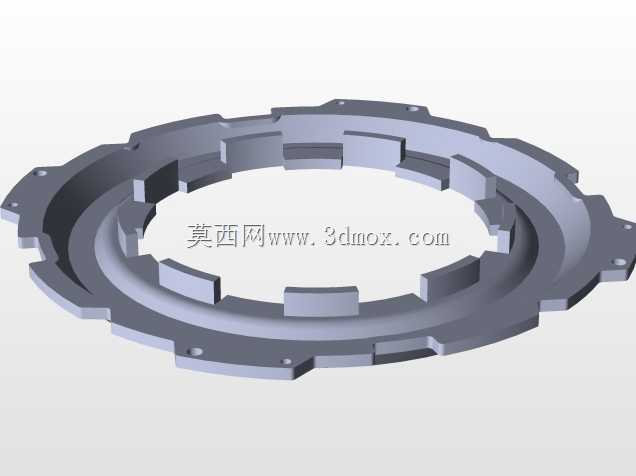

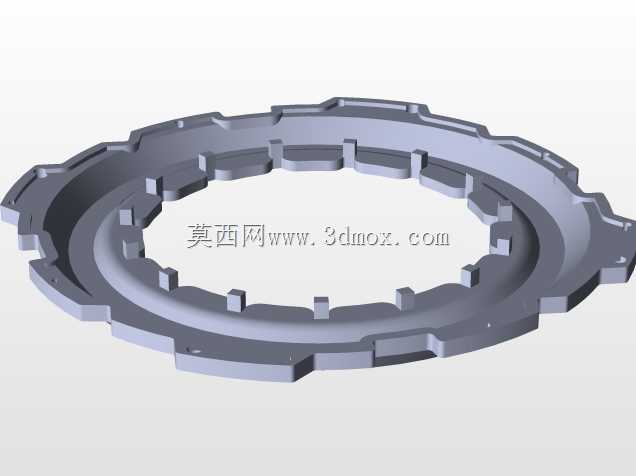

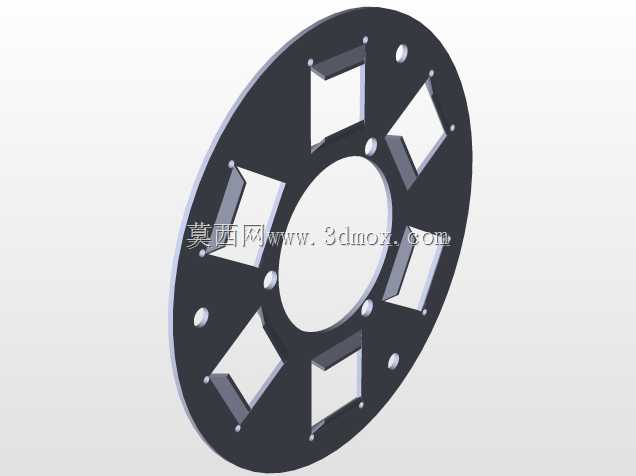

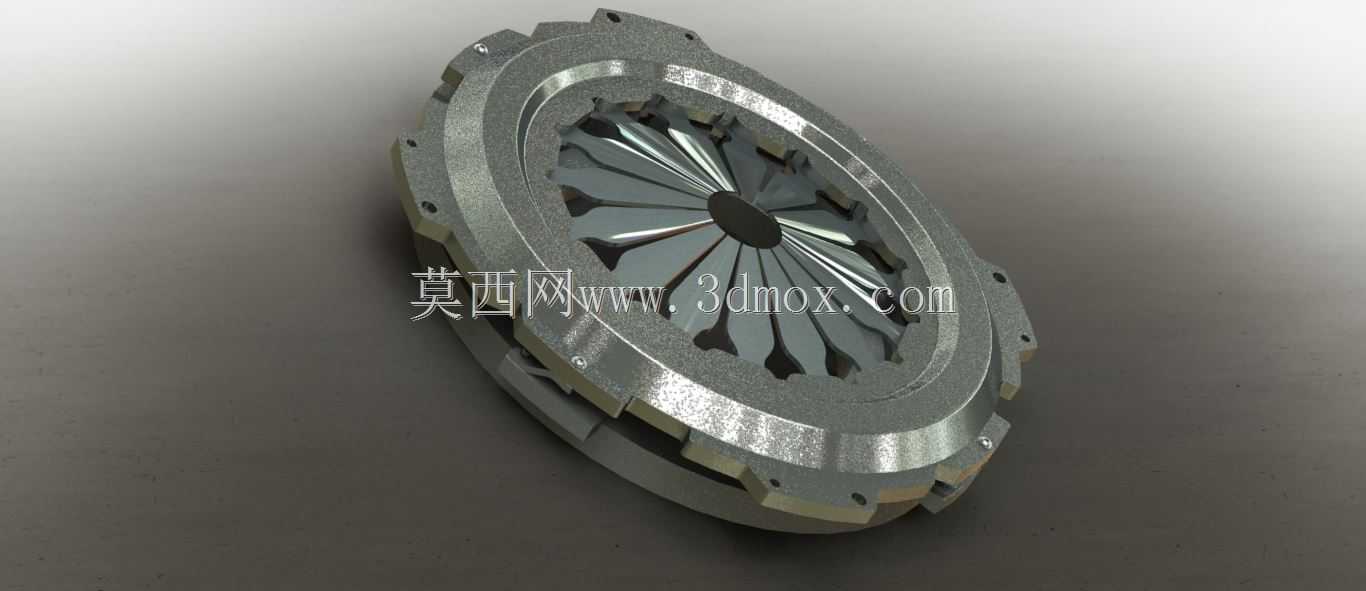

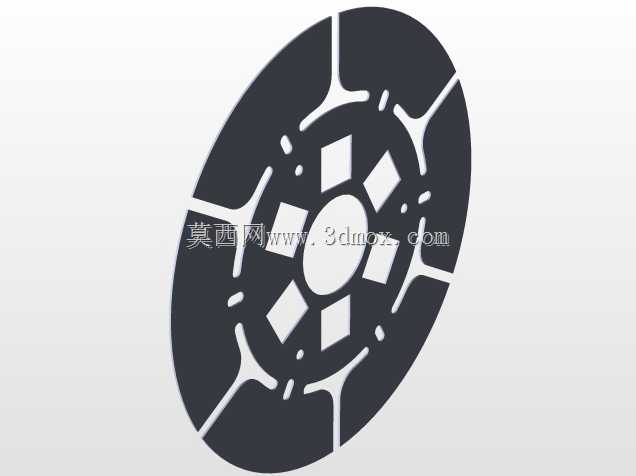

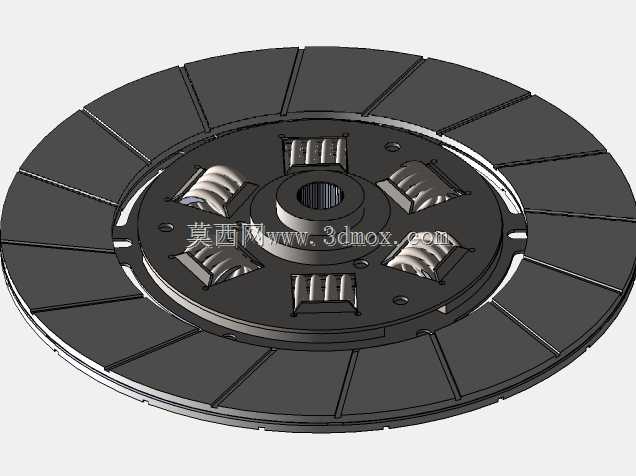

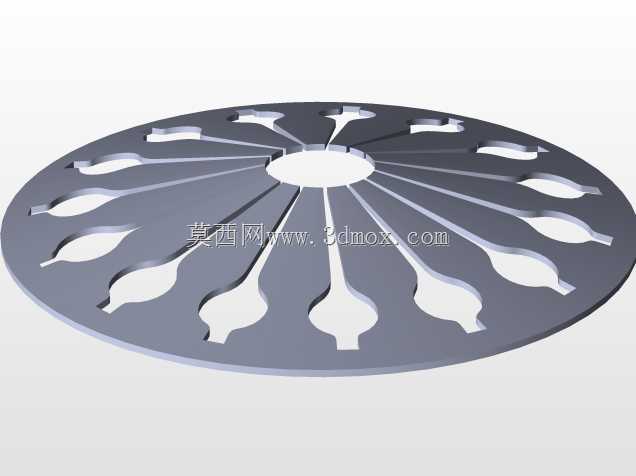

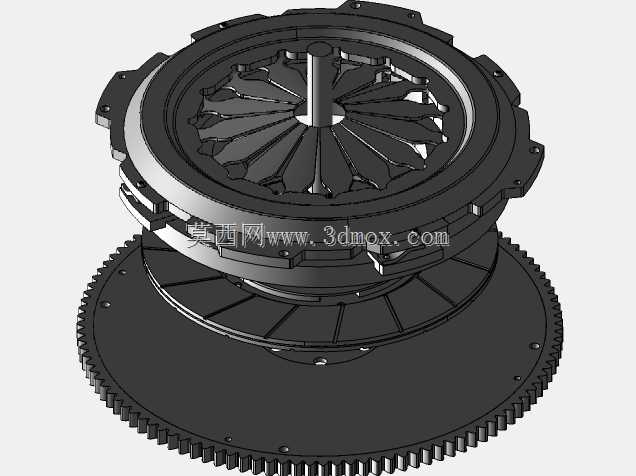

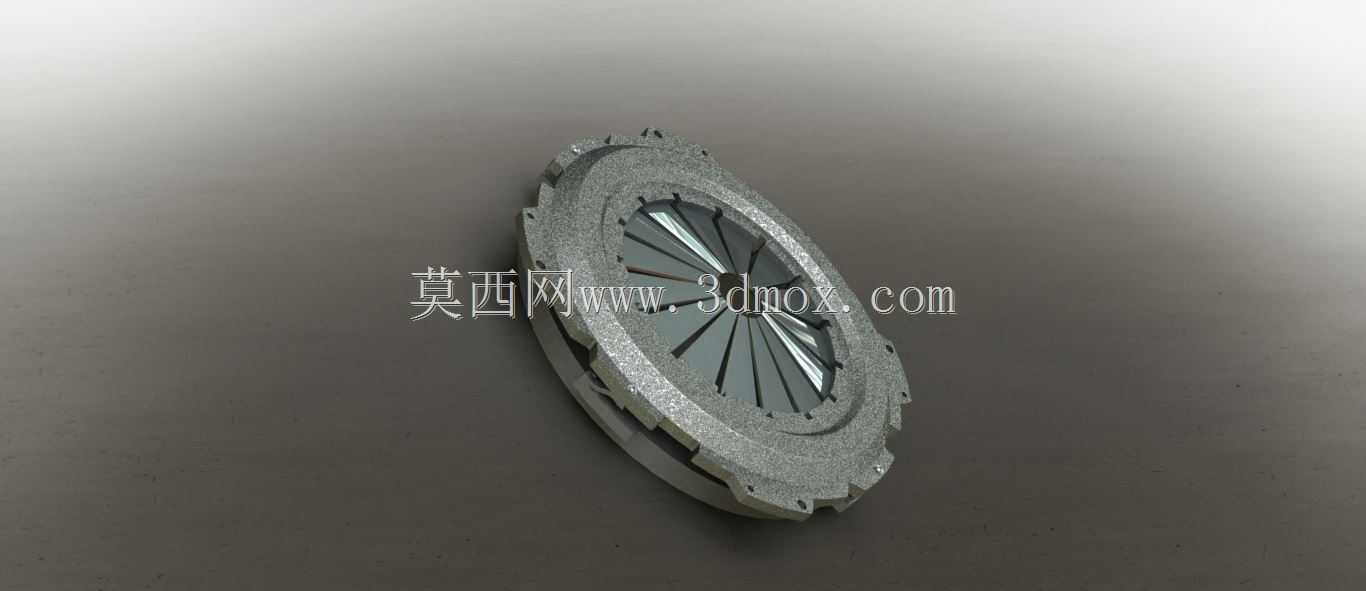

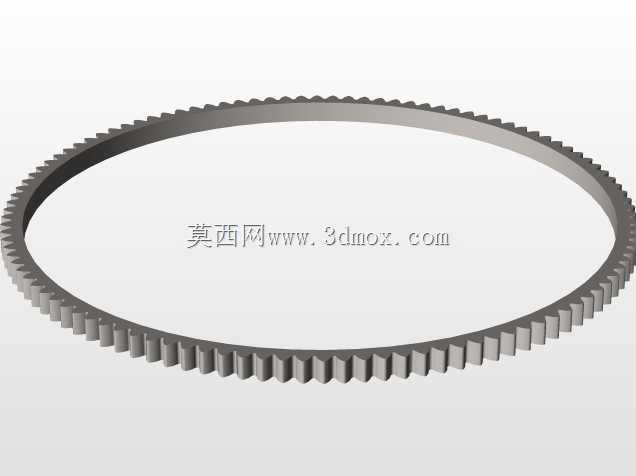

这套离合器总成是手动挡汽车传动系统中的核心衔接部件，主要布置在发动机飞轮与变速器输入轴之间的动力传递路径上，承担着动力接合、切断与过载保护的核心作用，覆盖乘用轿车、轻型货运车辆等多数手动换挡车型的传动匹配场景。在车辆实际运行过程中，当驾驶员踩下离合器踏板时，总成内部的膜片弹簧会带动压盘产生轴向位移，解除对摩擦片的压紧作用力，此时发动机飞轮端的动力无法传递到变速器输入轴，便于驾驶员完成挡位切换操作；当驾驶员缓慢松开踏板时，压盘在膜片弹簧的弹力作用下逐步压紧摩擦片，通过摩擦力矩将发动机输出的动力平稳传递至变速器，实现车辆的平稳起步，同时在传动系统承受过大冲击载荷时，摩擦片与压盘、飞轮之间会产生可控的相对滑动，避免传动系统零部件因过载出现断裂损坏。从设计思路来看，整套结构采用模块化集成设计，将压盘组件、膜片弹簧、从动摩擦片、传动钢片、减震弹簧等部件整合为统一总成，压盘采用高牌号灰铸铁材质铸造后经高精度车削加工，保证工作面的平面度与摩擦系数稳定性，摩擦片采用耐高温摩擦复合材料附着在波形钢片两侧，内部集成多级扭转减震弹簧，能够有效过滤发动机运转过程中产生的扭转振动，降低传动系统的共振与异响。外形尺寸方面，总成整体为同轴圆盘式结构，外径匹配主流乘用车飞轮安装尺寸，安装边界完全适配发动机飞轮壳的内部安装空间，压盘组件通过周向均匀布置的固定螺栓与发动机飞轮刚性连接，从动盘中心设置花键孔与变速器输入轴的花键轴段滑动配合，保证动力传递过程中的同轴度与轴向滑动顺畅性，膜片弹簧采用杠杆式受力结构，相比传统螺旋弹簧离合器结构更紧凑，踏板操纵力更小，压紧力分布更均匀，长期使用过程中压紧力衰减幅度更低，能够有效延长离合器的整体使用寿命，适配日常城市通勤、长途货运等多种复杂工况下的使用需求。
