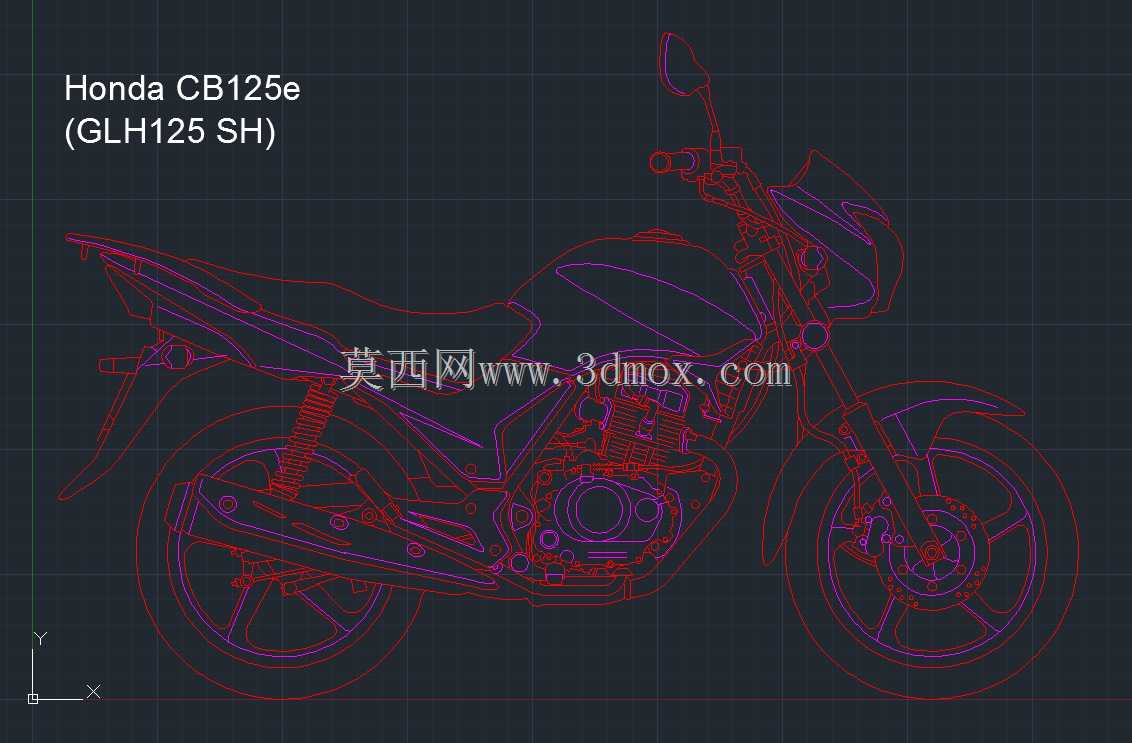

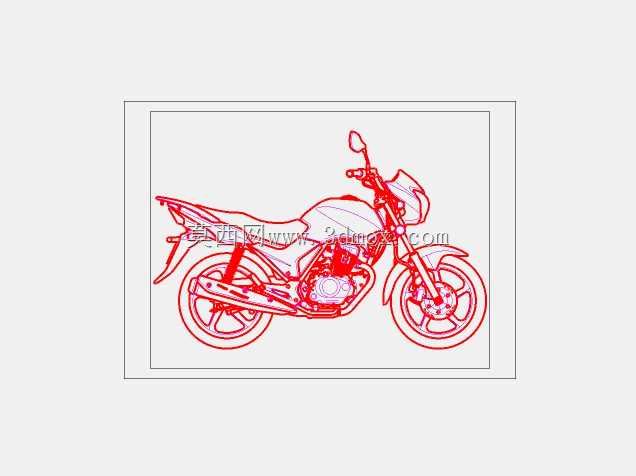

本田CB125e摩托车整车线框二维设计稿

本次呈现的是本田CB125e摩托车的整车线框设计稿，这类线稿是摩托车产品研发流程中承上启下的核心设计载体，主要应用于两轮摩托车产品的前期造型评审、结构布局校验、零部件安装边界确认环节，也可作为改装设计、维修教学的基础参考资料，覆盖民用通勤摩托车研发、售后维保、个性化改装等多个应用场景。作为面向日常通勤场景的125cc排量跨骑摩托车，该车型核心用途是满足城乡居民中短途出行需求，兼顾日常代步、轻度载物的实用功能，设计上侧重燃油经济性、驾驶操控灵活性与日常维护便捷性，适配铺装路面日常行驶的使用需求。从功能特性来看，该车型采用经典跨骑布局，外露式钢管车架兼顾结构强度与轻量化表现，前正置减震、后双弹簧减震的配置能够过滤日常铺装路面的细碎颠簸，前后鼓刹（部分配置为前碟后鼓）的制动配置满足日常通勤的制动需求，单缸风冷发动机布局结构简单可靠，维护成本低廉，一体式坐垫兼顾驾驶员与后排乘客的乘坐舒适度，高位车把设定让驾驶姿态更为直立，降低长时间骑行的疲劳感，侧边排气、后挡泥板、前导流罩的布局兼顾实用性与造型协调性。从设计思路来看，这份线稿严格遵循实车的结构比例进行绘制，先通过基准轴线确定整车的前后轮中心距、座高、手把高度、离地间隙等核心参数基准，再逐层勾勒车架、动力总成、行走机构、覆盖件、操控部件的轮廓线，通过不同颜色的线条区分不同系统的结构边界，清晰呈现各零部件的相对位置与装配关系，既还原了实车的造型特征，也明确了各部件的安装空间边界，能够为后续三维建模、零部件开模、改装件适配提供精准的尺寸参考。从外形尺寸与安装边界来看，该车型属于标准紧凑级跨骑摩托车，整车长度控制在2米左右，宽度在0.75米上下，座高适配多数亚洲人群的身高范围，最小离地间隙满足日常非铺装路面的轻度通过需求，各部件的安装边界在线稿中均有明确体现：动力总成固定在车架下部的安装点位，与周边车架、排气、减震部件预留了足够的散热与装配间隙，前后轮与前后挡泥板、前叉、后摇臂的间隙满足减震压缩行程的活动需求，油箱、坐垫、侧盖等覆盖件与车架的贴合边界清晰，手把、后视镜、脚踏等操控部件的位置符合人体工程学的操作范围，所有部件的布局既不互相干涉，也能最大化利用整车空间，兼顾结构合理性与造型流畅度。
