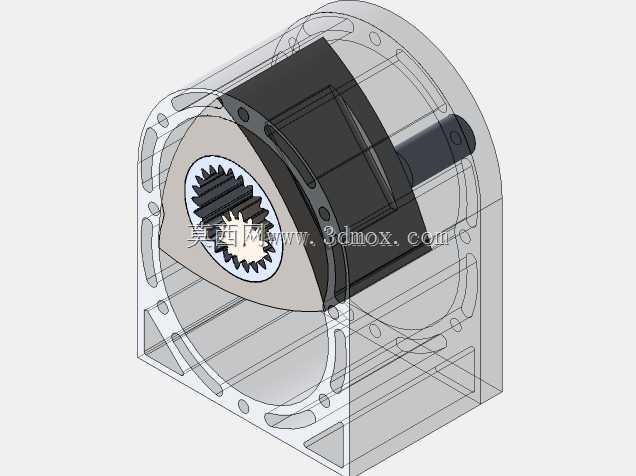

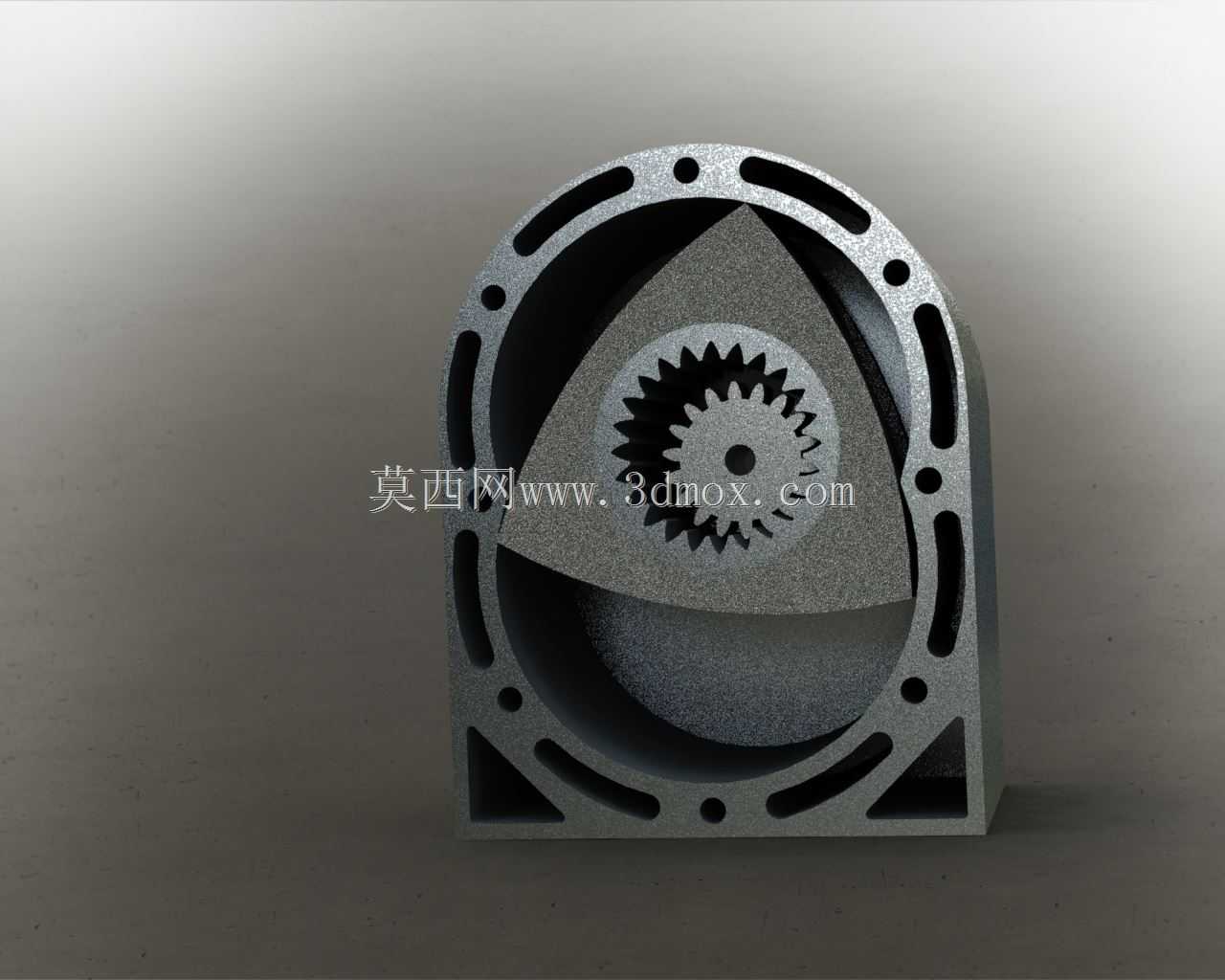

三角转子旋转式万克尔发动机结构

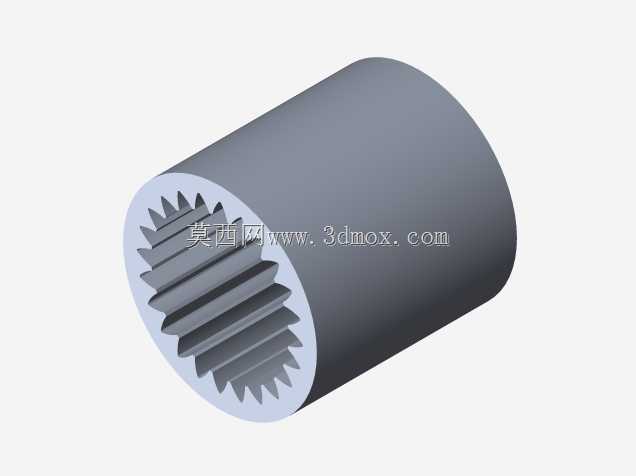

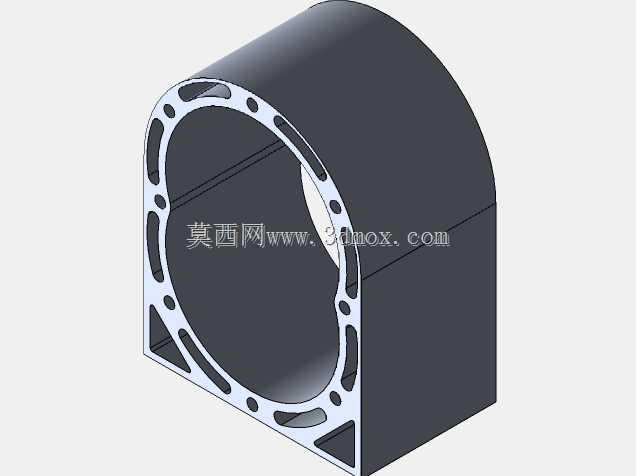

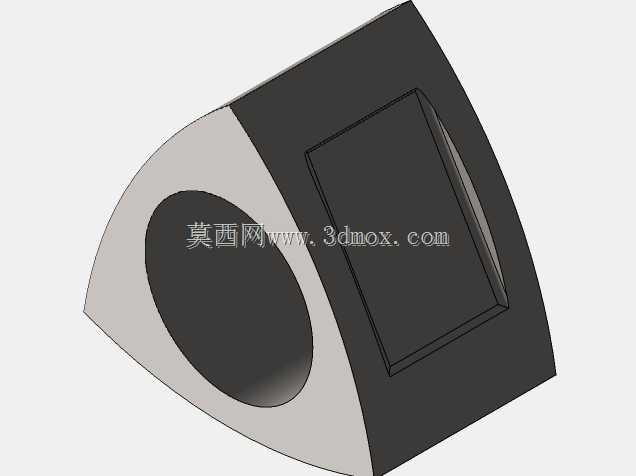

这款万克尔发动机属于旋转式内燃机结构，核心采用三角转子替代传统往复式活塞结构，在动力输出领域有着独特的应用场景，常见于对动力体积、转速平顺性有特殊要求的小型动力设备、特种轻型载具以及部分航空模型动力单元中。和传统往复式活塞发动机相比，它没有复杂的曲柄连杆往复运动机构，运转过程中动力输出更加线性平顺，振动幅度远低于同排量活塞发动机，同时整体结构更加紧凑，在有限的安装空间内可以实现更高的功率密度。从实际用途来看，这类旋转发动机既可以作为小型特种载具的主动力源，也可以作为教学演示教具，直观展示旋转式内燃机的工作循环原理，帮助学习者理解不同于传统四冲程发动机的进气、压缩、做功、排气全过程。在功能特性上，该结构的三角转子在缸体内做偏心旋转运动，三个独立的工作腔室会随着转子转动依次完成四个工作冲程，每旋转一圈即可完成三次做功循环，相比传统曲轴每两圈完成一次做功的四缸活塞机，动力输出的连续性更强。设计思路上，这款结构充分利用了旋转运动的天然优势，取消了气门、活塞连杆等易产生往复惯性力的部件，缸体型线采用双弧外旋轮线设计，和三角转子的三个顶点密封片紧密配合，保证各个腔室的密封性，转子中心集成内齿圈和固定外齿轮啮合，精准约束转子的偏心运动轨迹，保证运转过程中各个腔室容积变化规律完全符合设计预期。从安装边界来看，整体结构采用近似方形的外廓壳体，壳体周边预留了均匀分布的安装固定孔位，侧面设计有加强筋结构兼顾轻量化与结构强度，安装时可以直接通过壳体周边的孔位完成固定，不需要额外设计复杂的安装支架，整体轴向尺寸紧凑，径向尺寸也控制在较小范围内，能够适配狭窄的动力舱安装空间，壳体上的镂空槽既可以减轻整机重量，也能够辅助运转过程中的散热，降低连续高转速运转下的热负荷累积。转子内部的齿轮传动结构采用渐开线齿形设计，传动过程平稳无冲击，能够承受高转速下的传动载荷，三个顶点的密封结构采用耐磨材质设计，保证长期运转下的密封可靠性，减少腔室窜气带来的动力损失。
