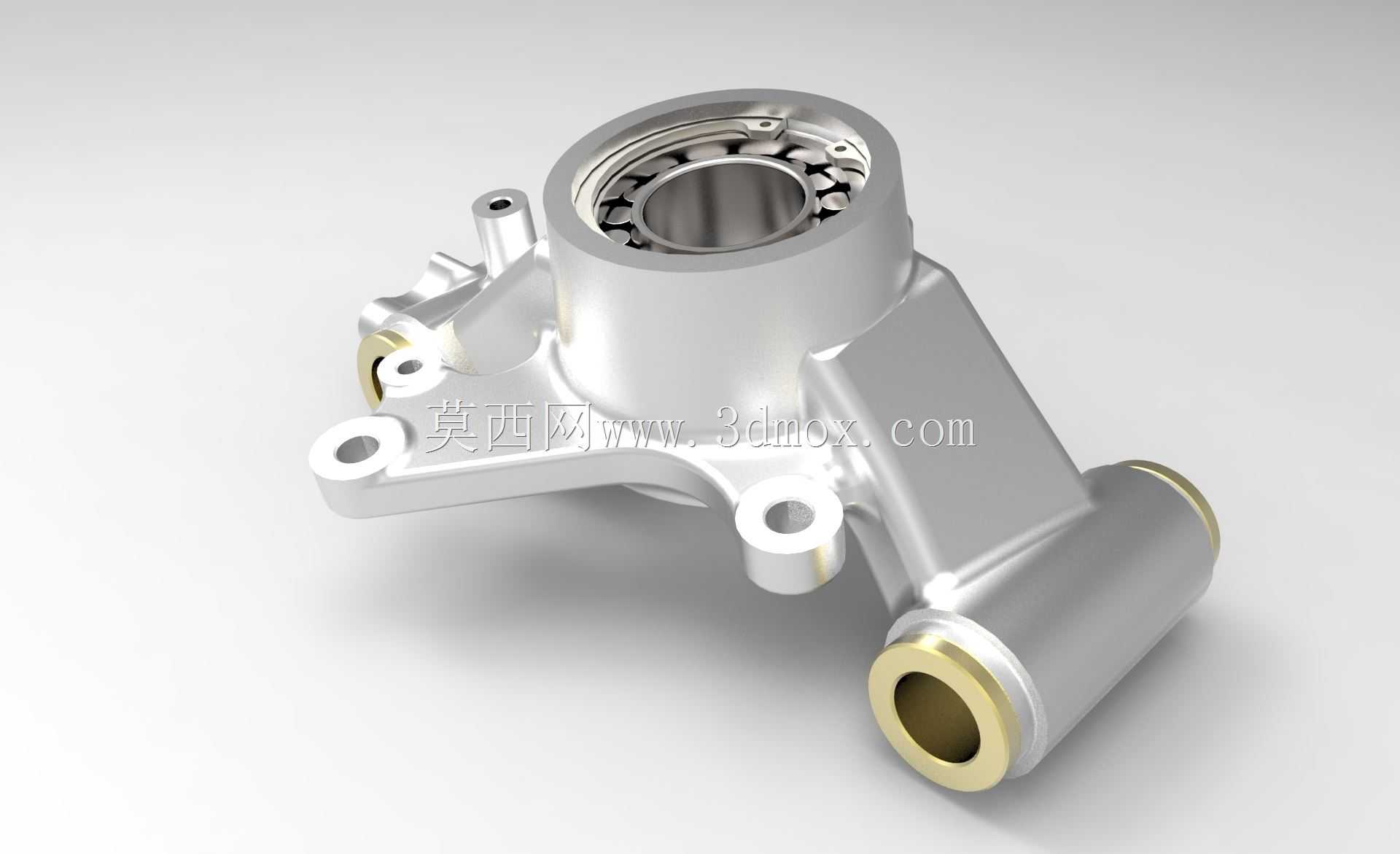

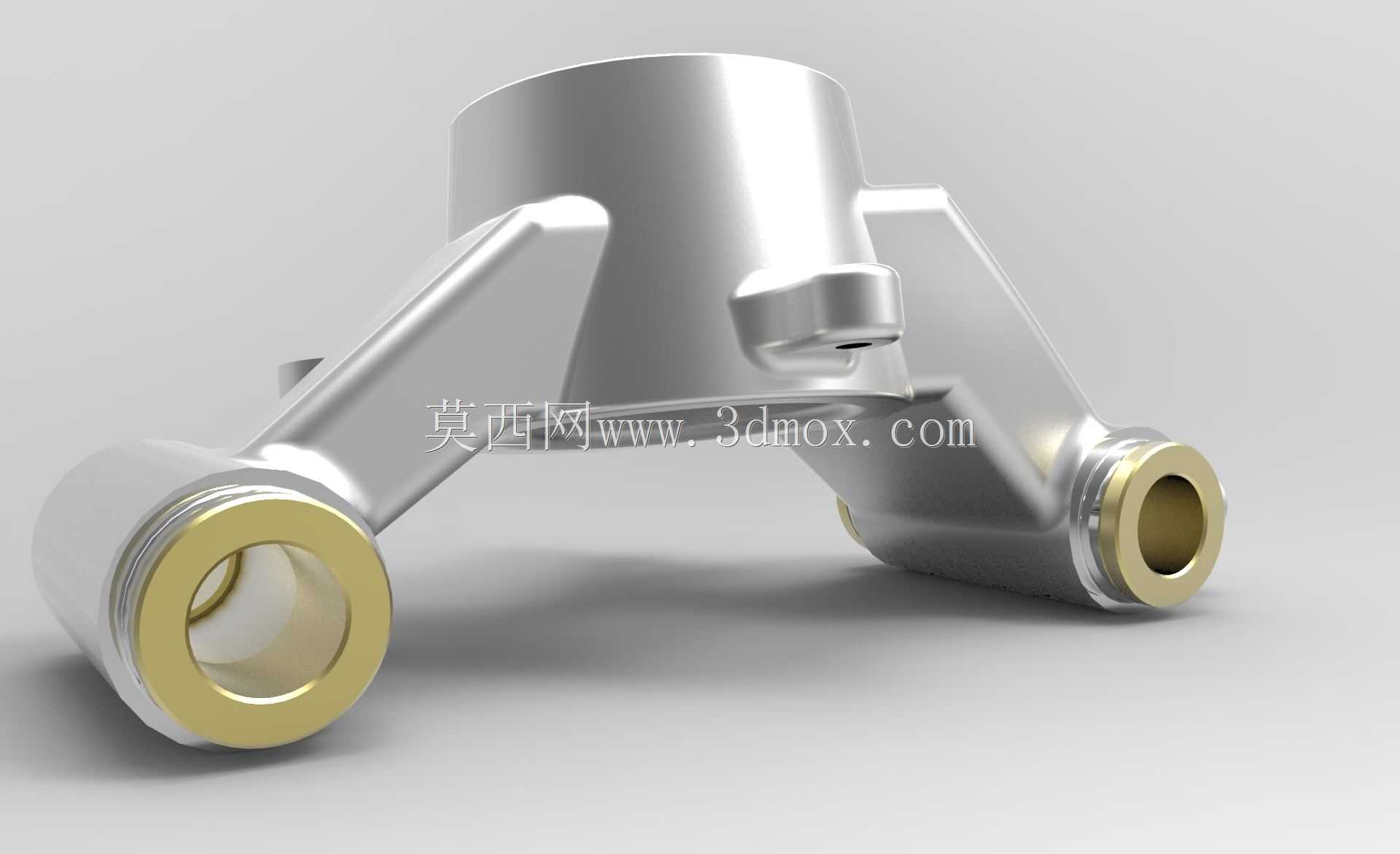

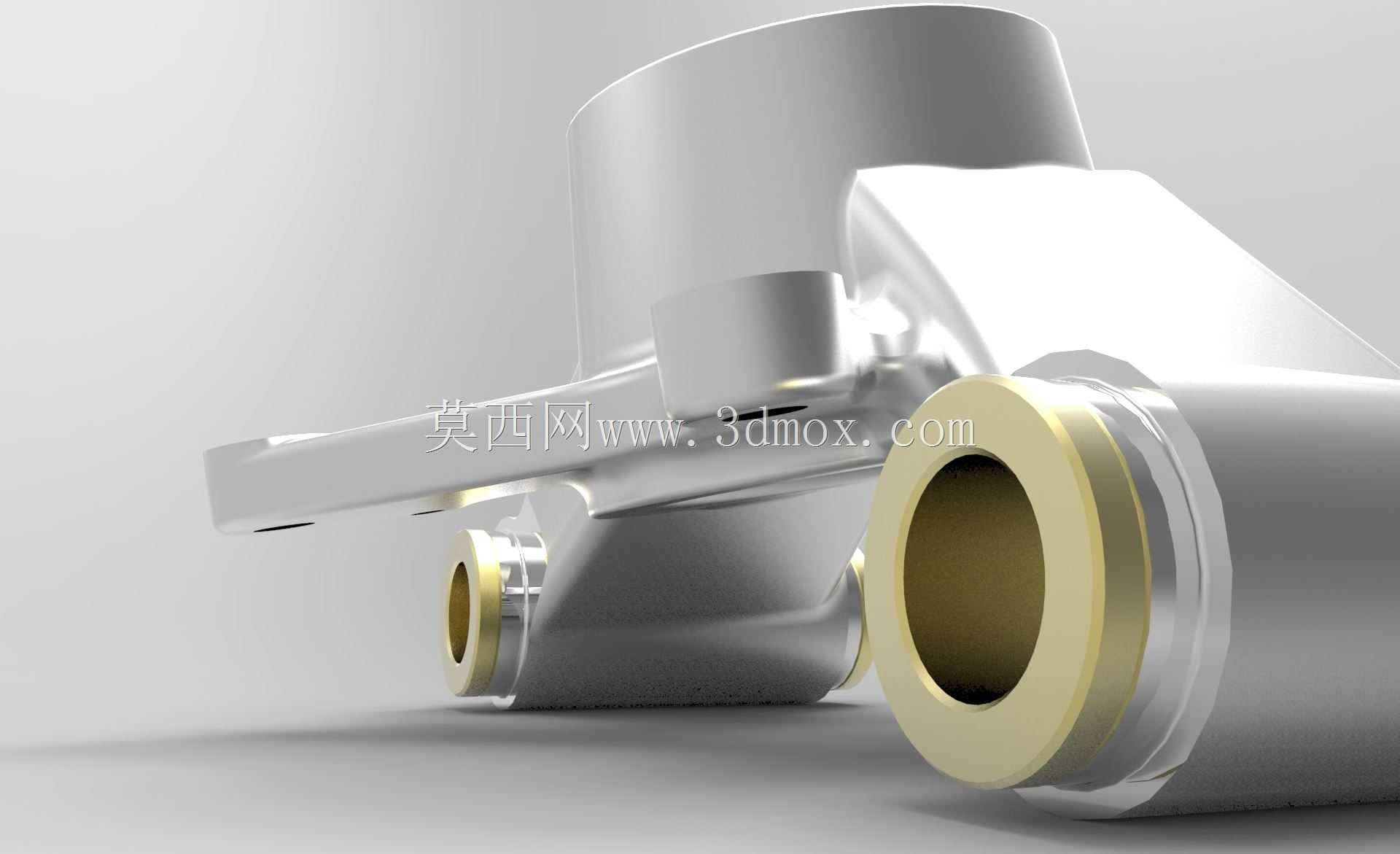

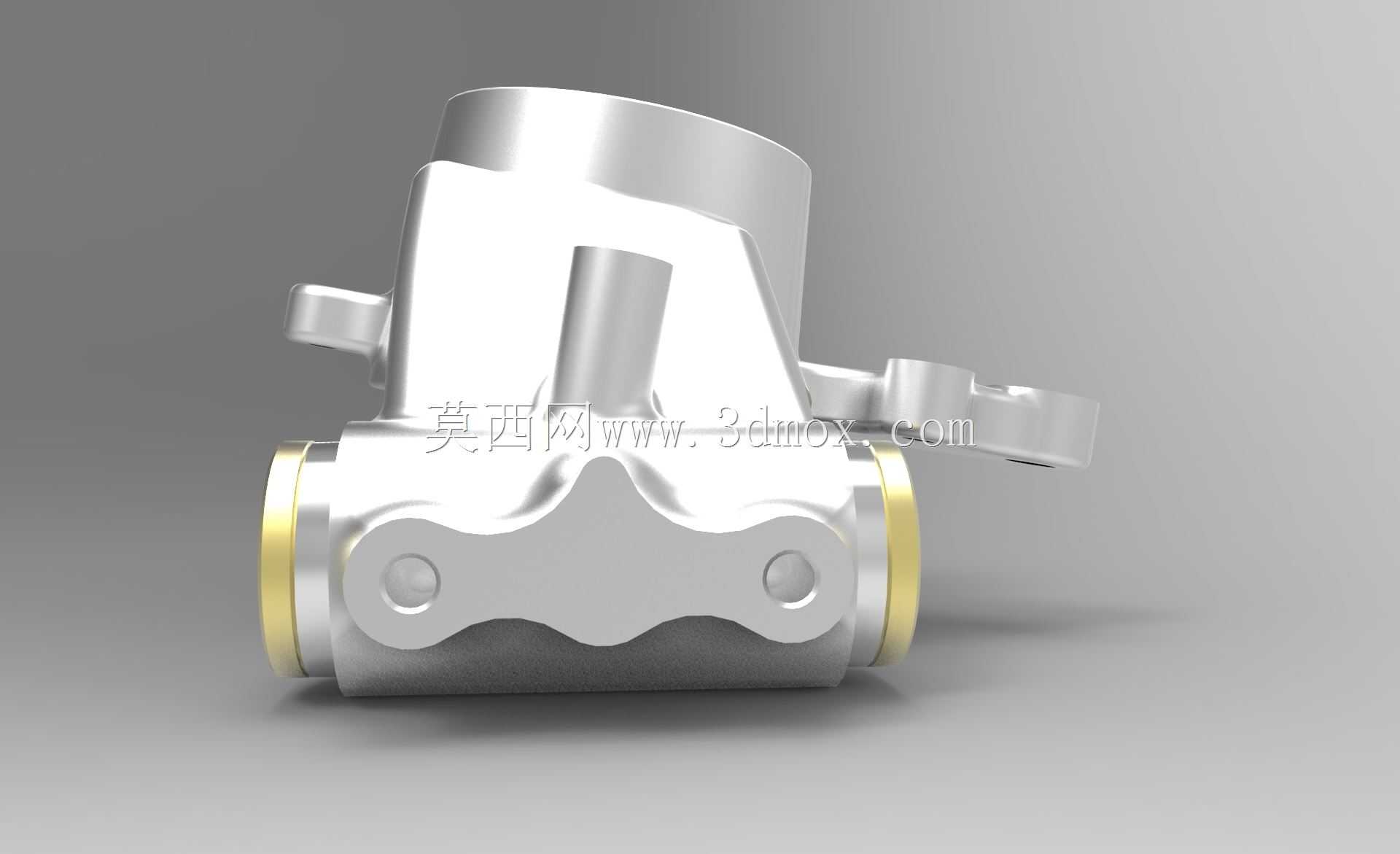

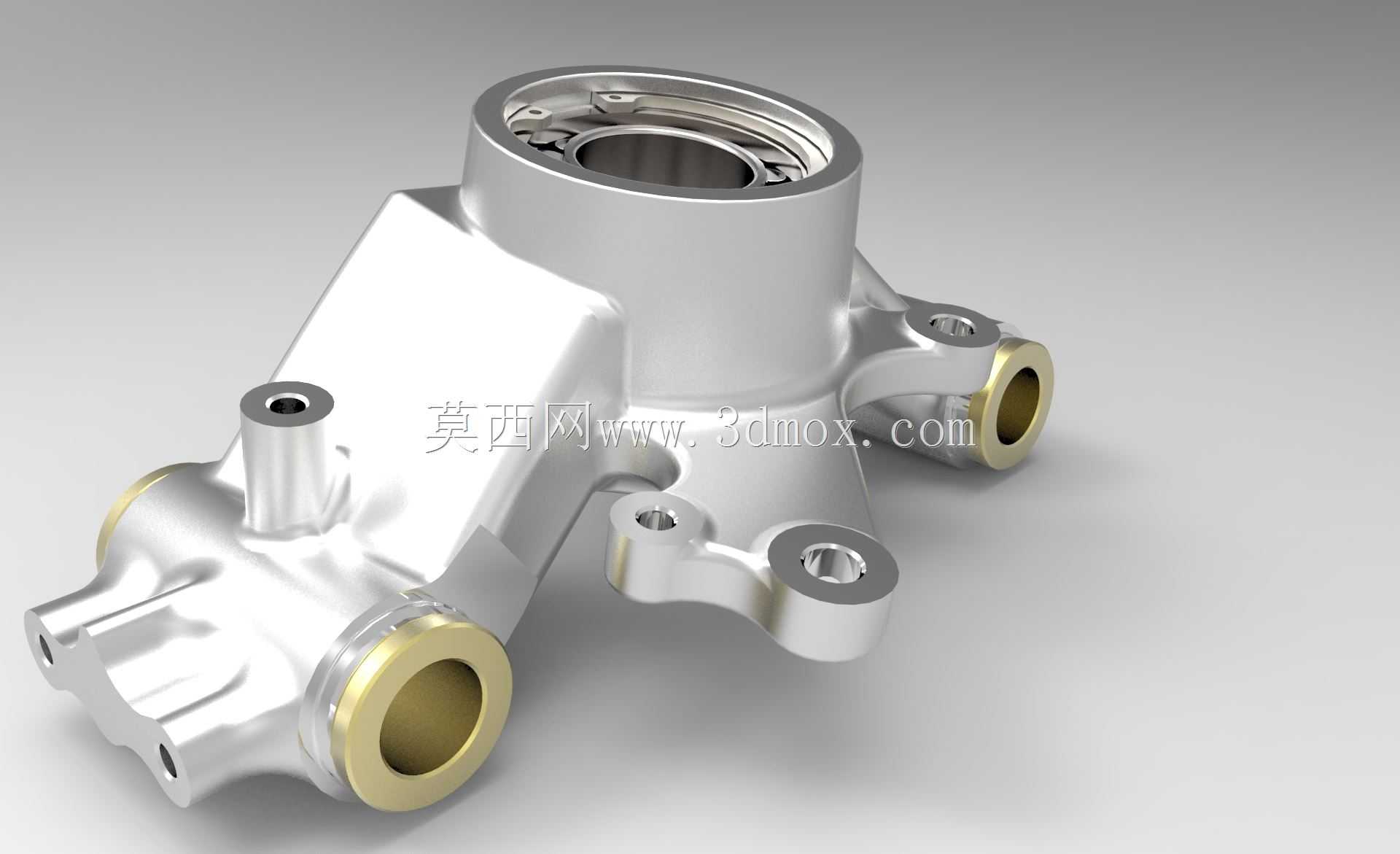

越野摩托车前直立转向连接支座结构

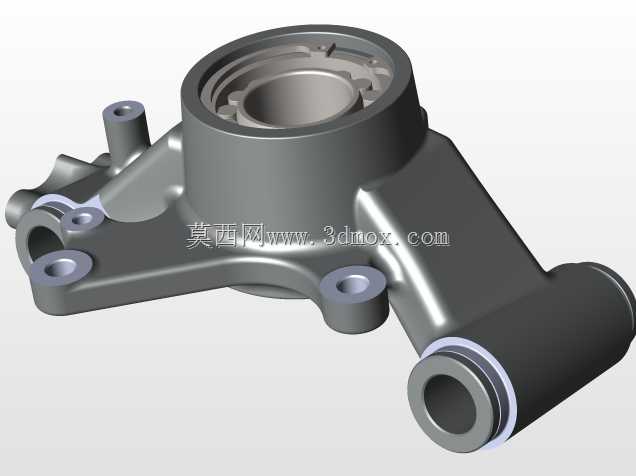

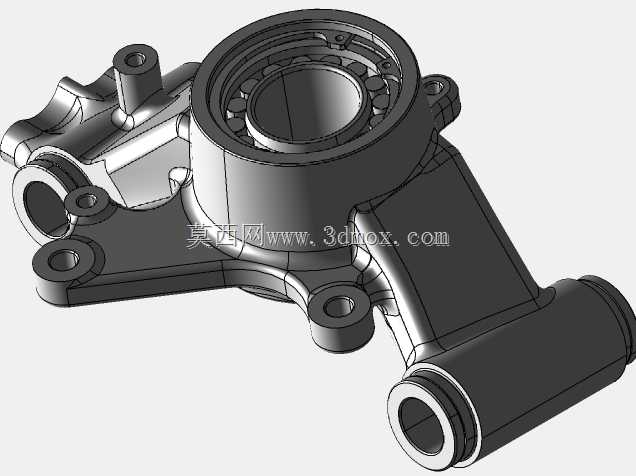

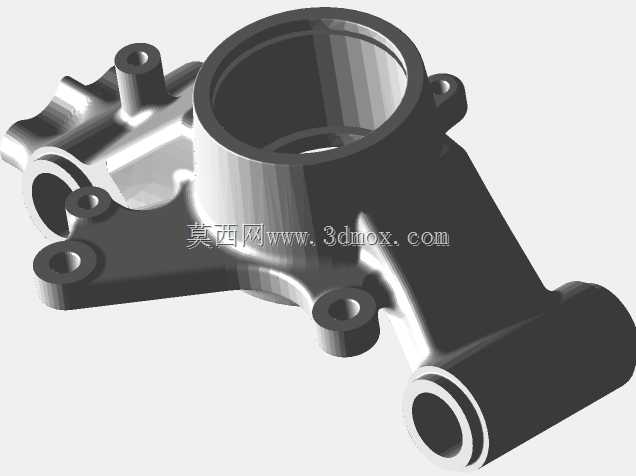

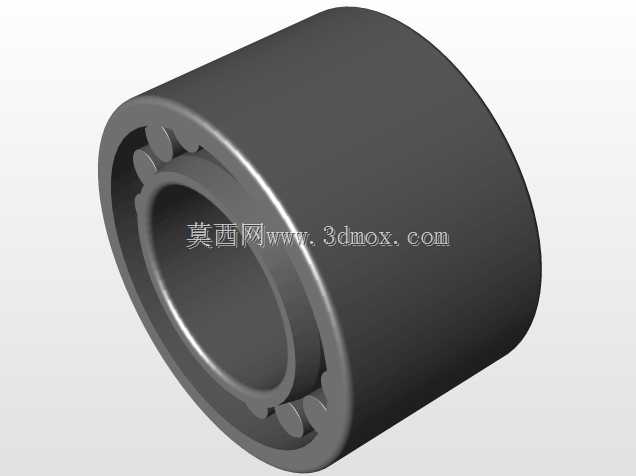

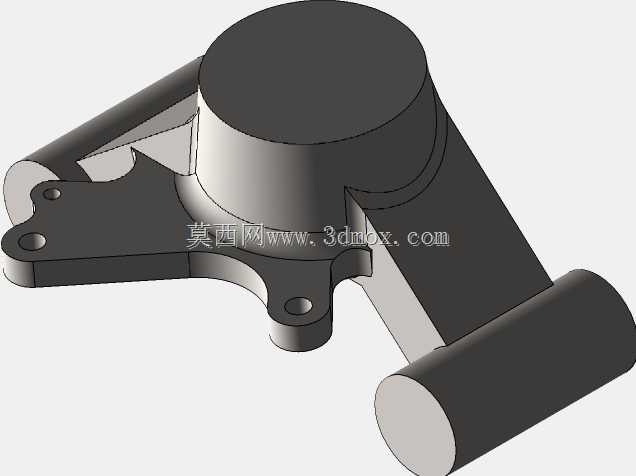

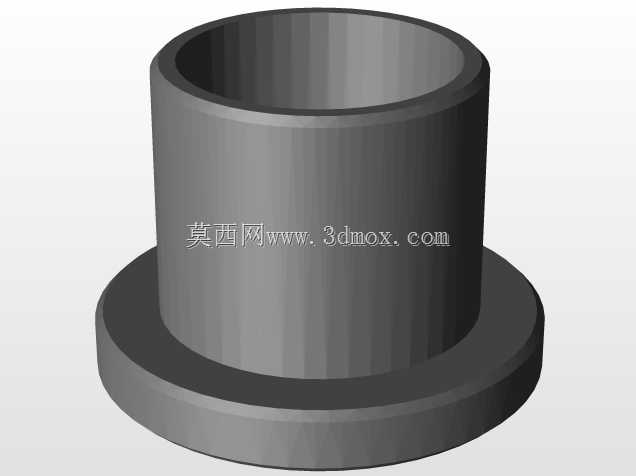

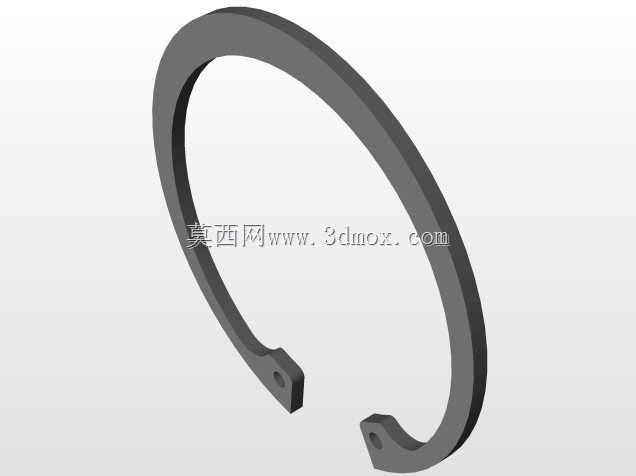

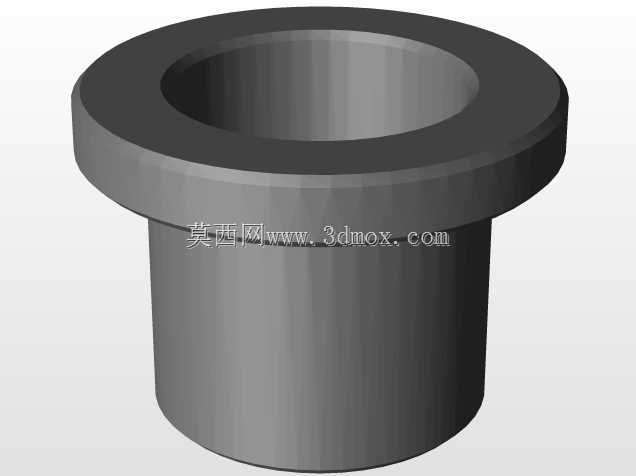

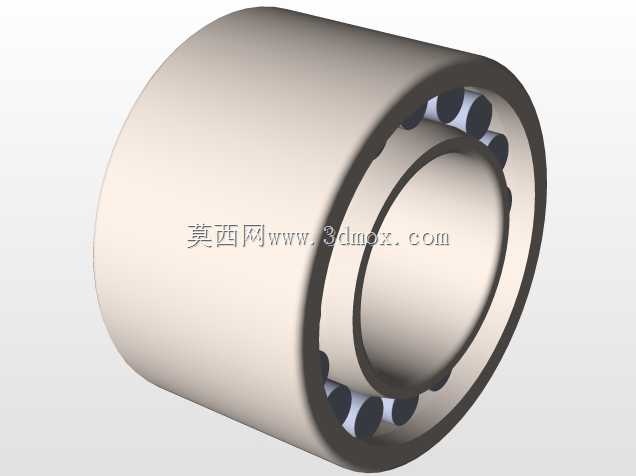

该构件作为大排量越野两轮车前悬挂系统的核心连接部件，主要应用于非铺装路面骑行的越野摩托前转向总成中，承担着前减震、前轮轴与车架转向柱之间的力传递与运动约束作用，是保障车辆转向操控精度、行驶抗冲击性能的关键受力零件。在实际骑行场景中，车辆飞跃落地产生的纵向冲击、转向时的侧向扭力、制动时的前倾载荷都会通过该构件完成分散传递，因此其结构设计直接决定了前悬挂系统的可靠性与骑行安全边界。从功能特性来看，该构件集成了多维度的安装接口：主体上部的大直径轴承安装位用于嵌入滚针轴承，实现与车架转向立管的转动配合，保证转向动作顺滑无卡滞，轴承位的同轴度公差控制在0.02mm以内，避免转向过程中出现旷量；侧面延伸的两个同轴衬套安装孔用于连接前减震器的上固定端，孔内压装铜质衬套以降低铰接处的磨损，衬套与孔的过盈配合量经过反复校核，既能防止衬套在冲击下脱出，又不会造成衬套内孔变形影响减震摆动自由度；下部斜向延伸的筒状结构为前刹车卡钳或前轮限位结构提供安装基准，其端面的定位凸台能够保证安装时的位置精度，减少装配调整工作量。设计过程中，工程师首先根据整车的载荷参数确定了构件的受力边界：最大垂向冲击载荷按整车整备质量3.2倍的落地冲击计算，侧向转向扭力按极限压弯工况下的轮胎附着力反推，在此基础上采用拓扑优化方法对构件的实体结构进行减重设计，在非主要受力区域去除多余材料，既保证了整体强度满足越野工况的抗冲击要求，又将零件重量控制在合理区间，避免增加前悬挂的簧下质量影响减震响应。外形尺寸方面，该构件整体轮廓适配对应车型的前悬挂布局，上部轴承位外径与车架转向立管内径匹配，侧面减震安装孔的中心距与所选前减震器的安装孔距完全一致，下部安装位的角度经过运动仿真校核，保证前轮在全行程减震压缩、最大转向角度下都不会与构件发生运动干涉，所有安装孔位的位置度公差都控制在装配允许的范围内，能够实现与对应车型原厂部件的直接替换安装，无需额外的改装调整。构件表面采用硬质阳极氧化处理，能够抵御骑行过程中泥水、砂石的冲刷磨损，延长零件的户外使用寿命，铰接部位的衬套采用自润滑铜合金材质，日常使用中无需频繁加注润滑脂即可保证铰接动作的顺畅，降低了后期维护的工作量。
