带双向压力阀安装位的模块化承压盒结构

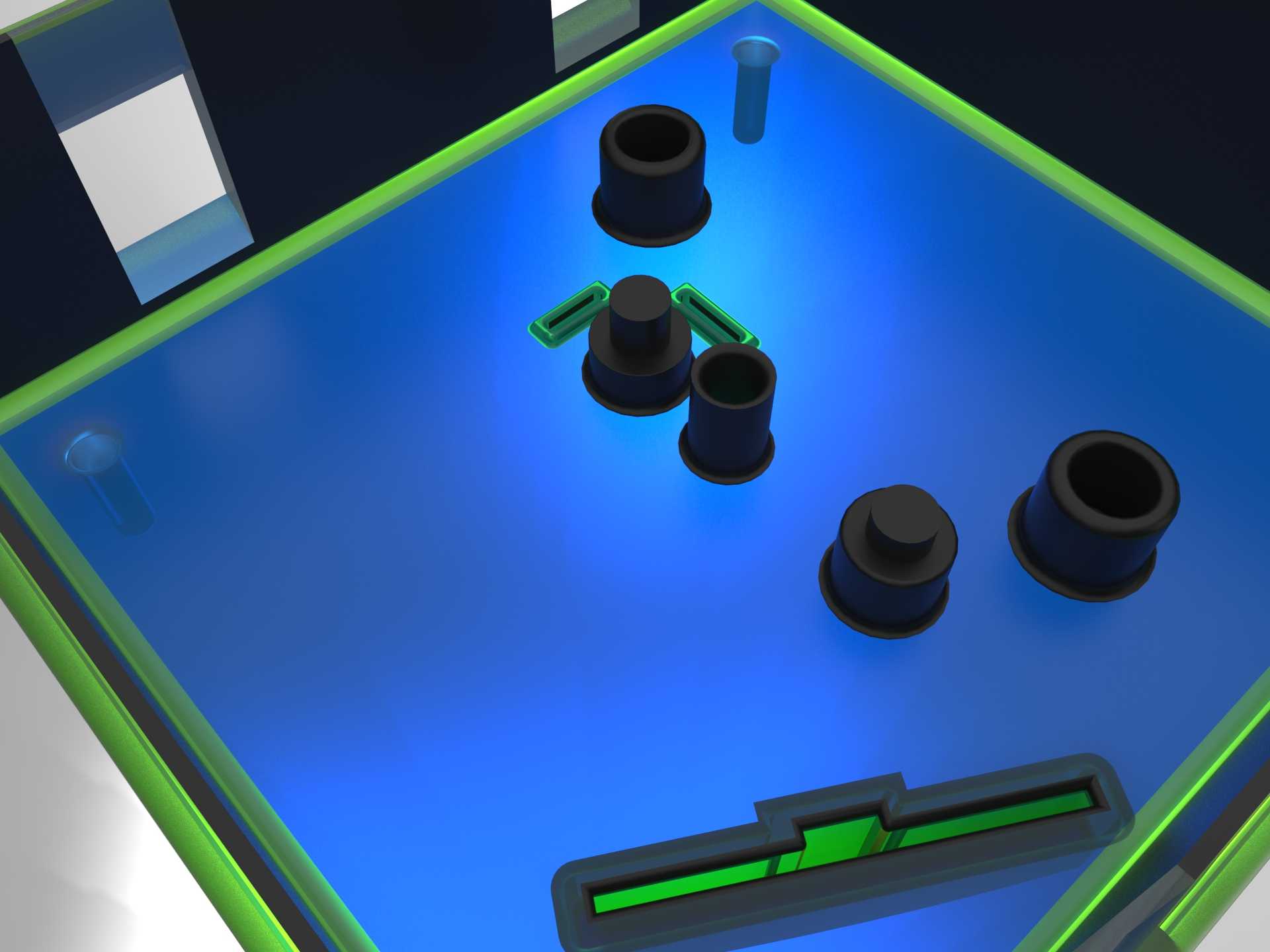

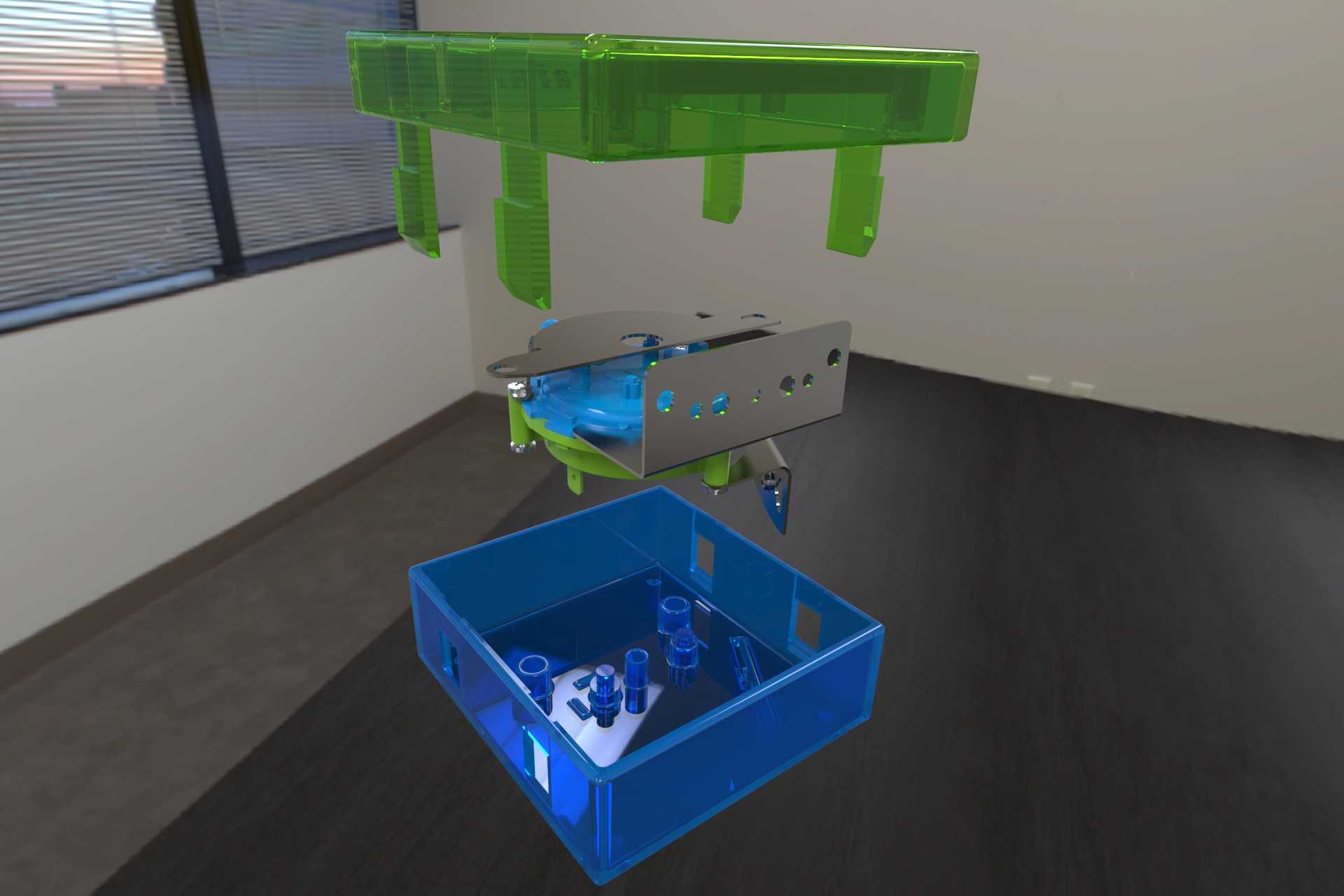

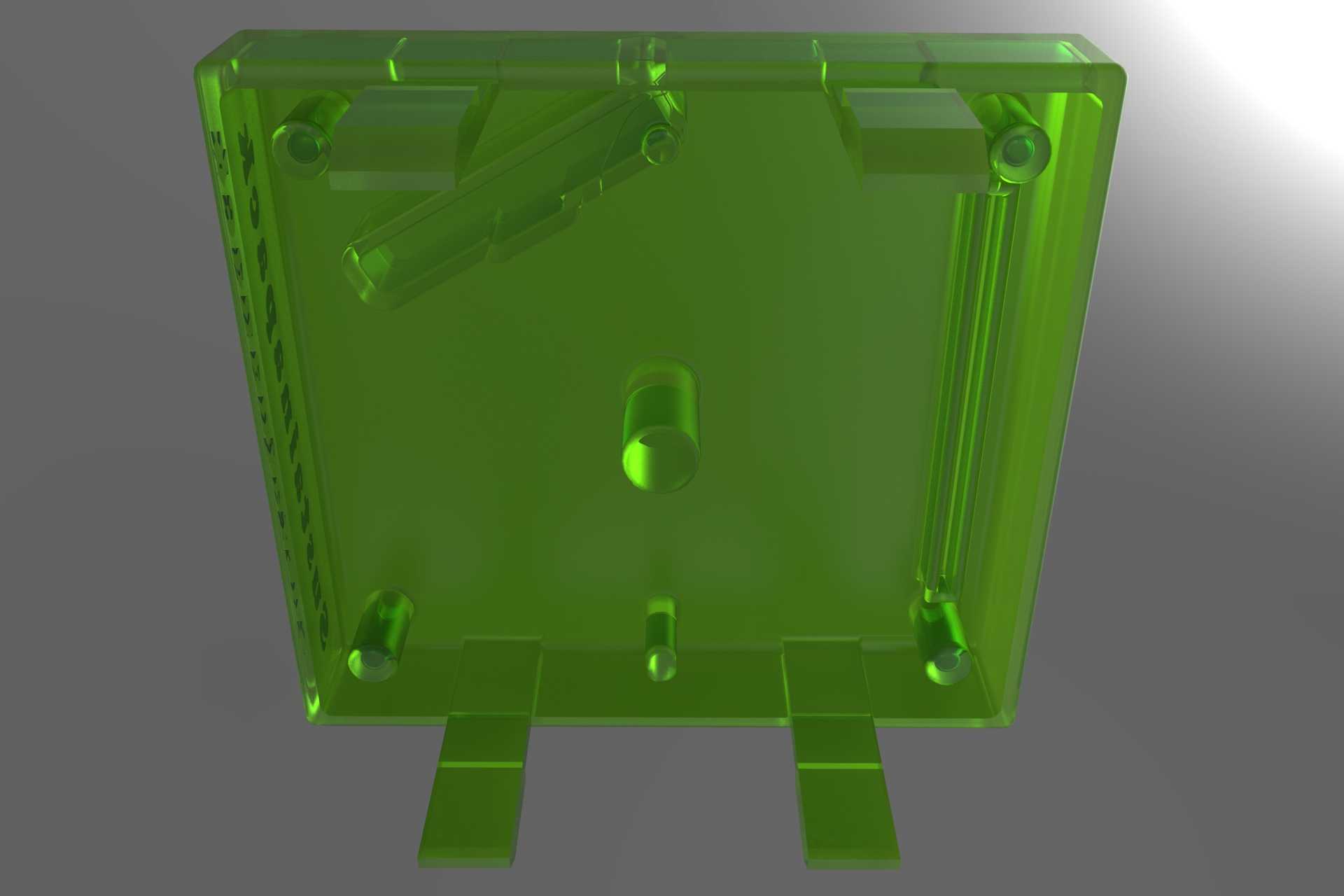

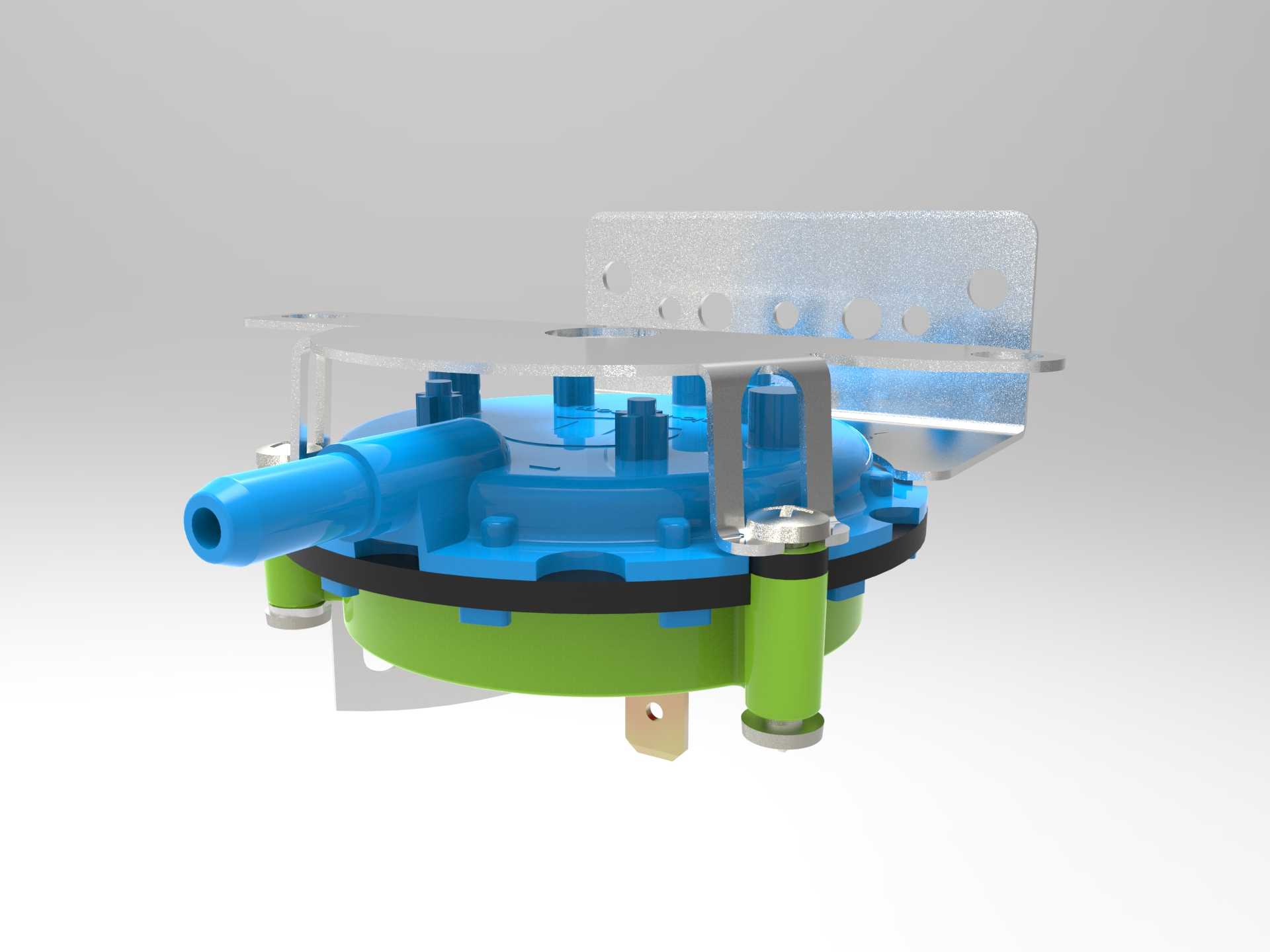

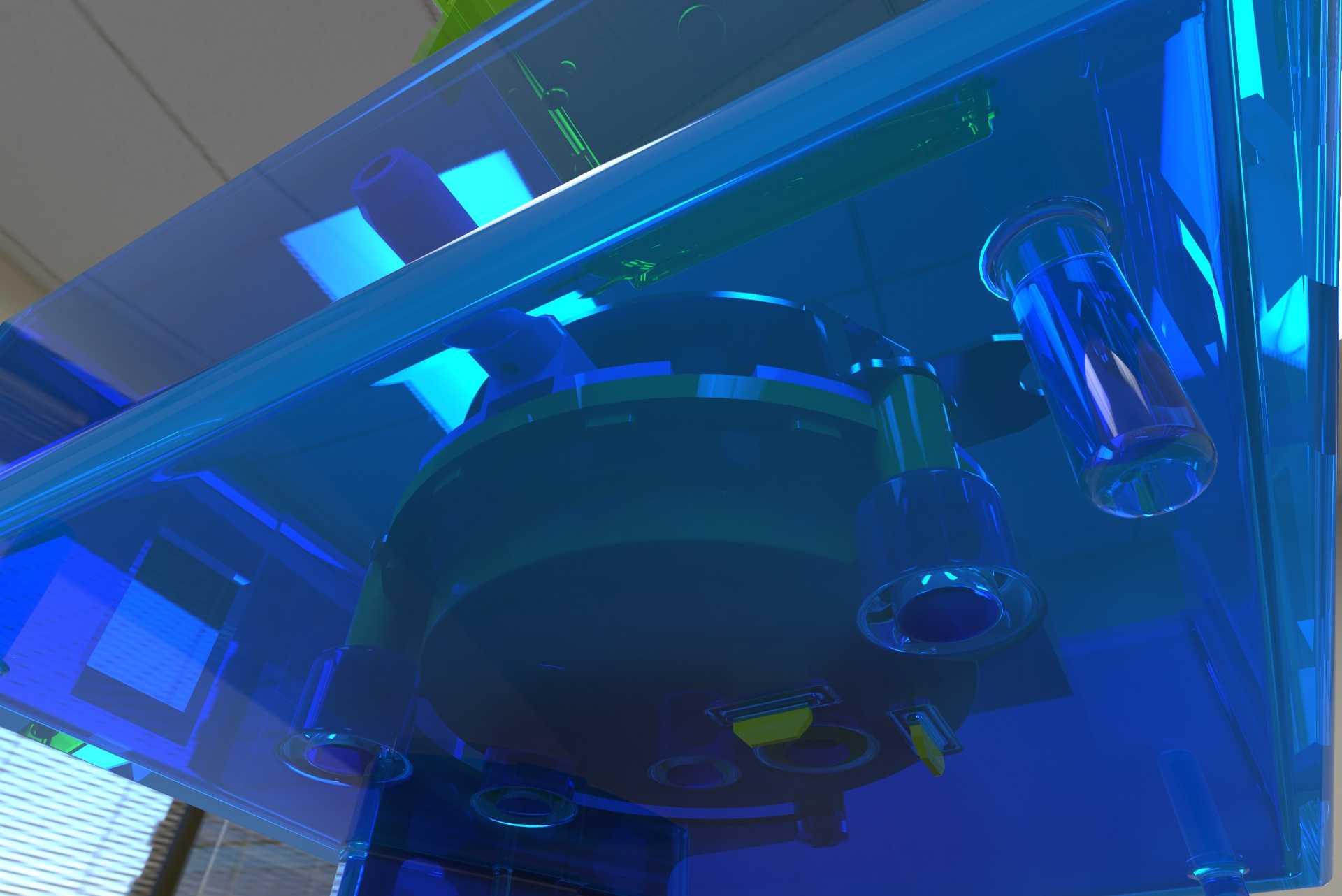

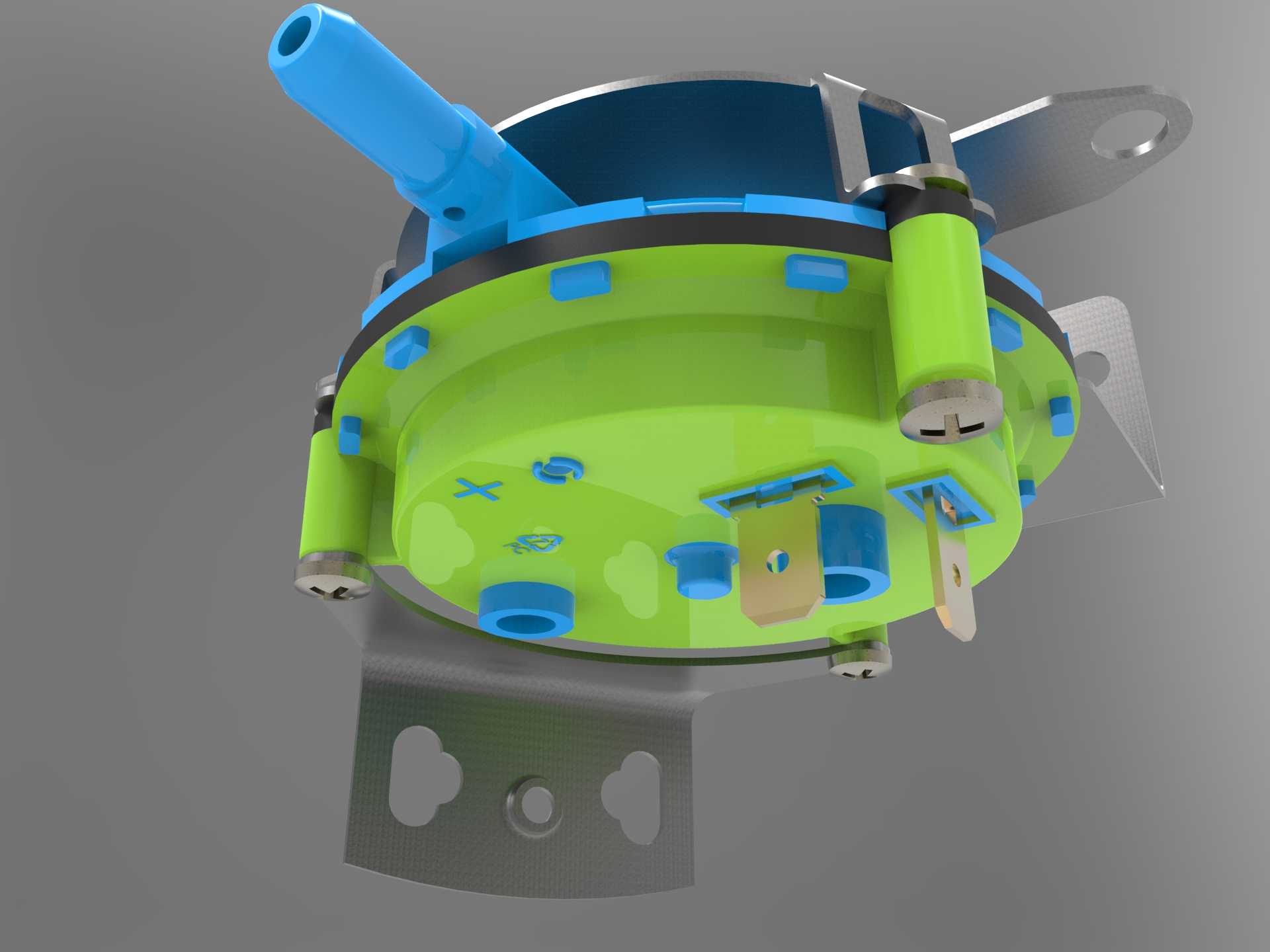

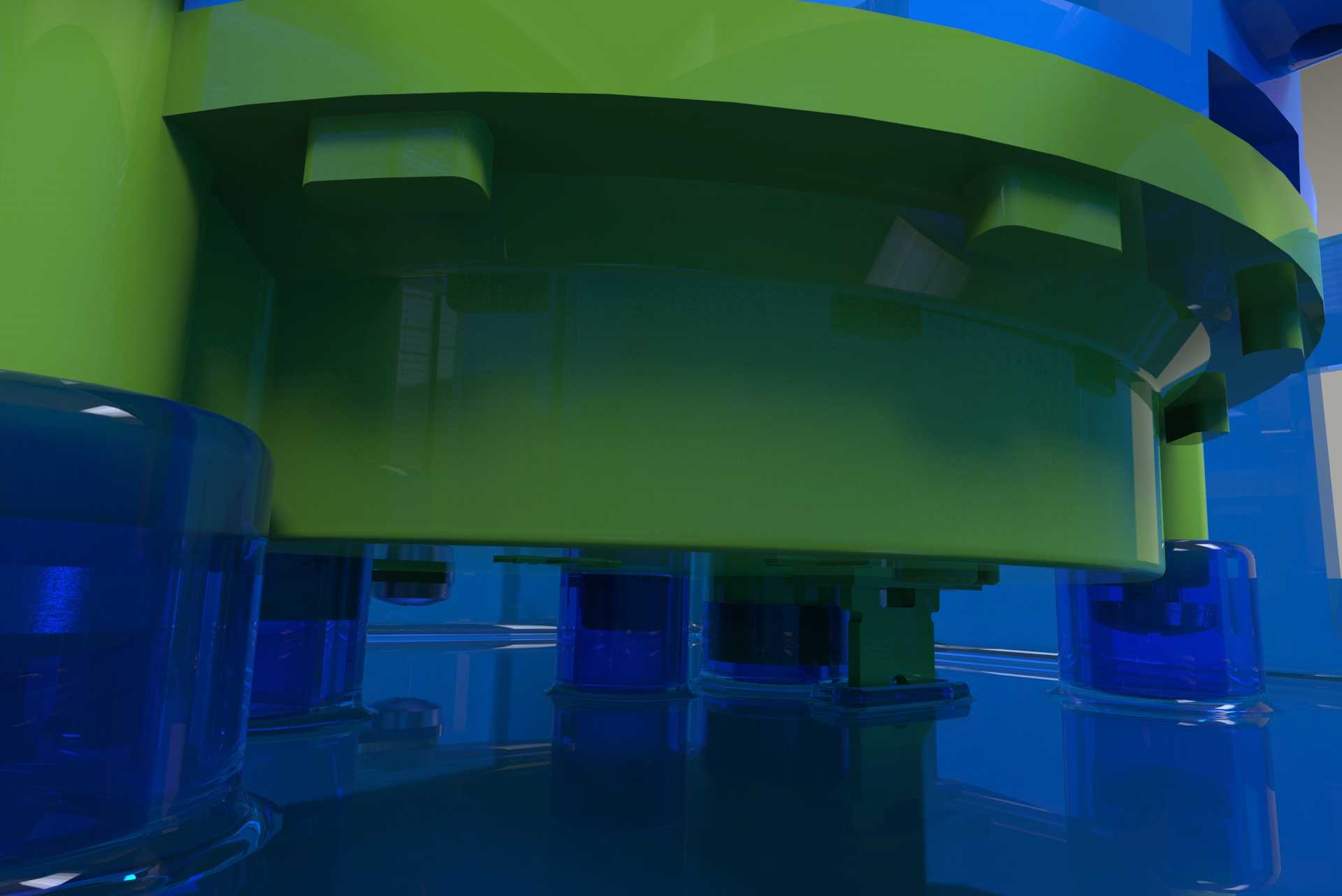

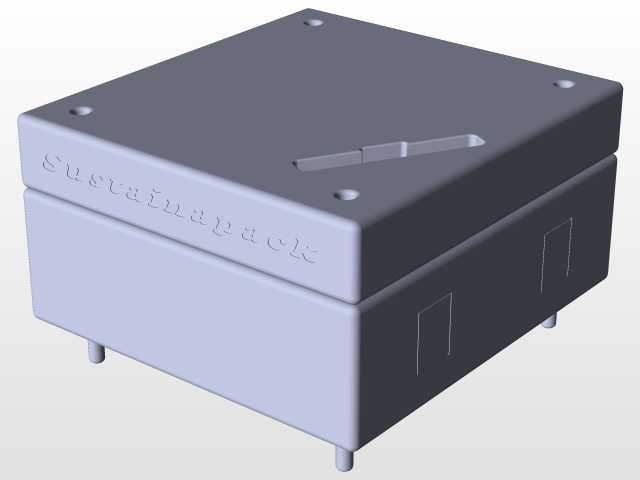

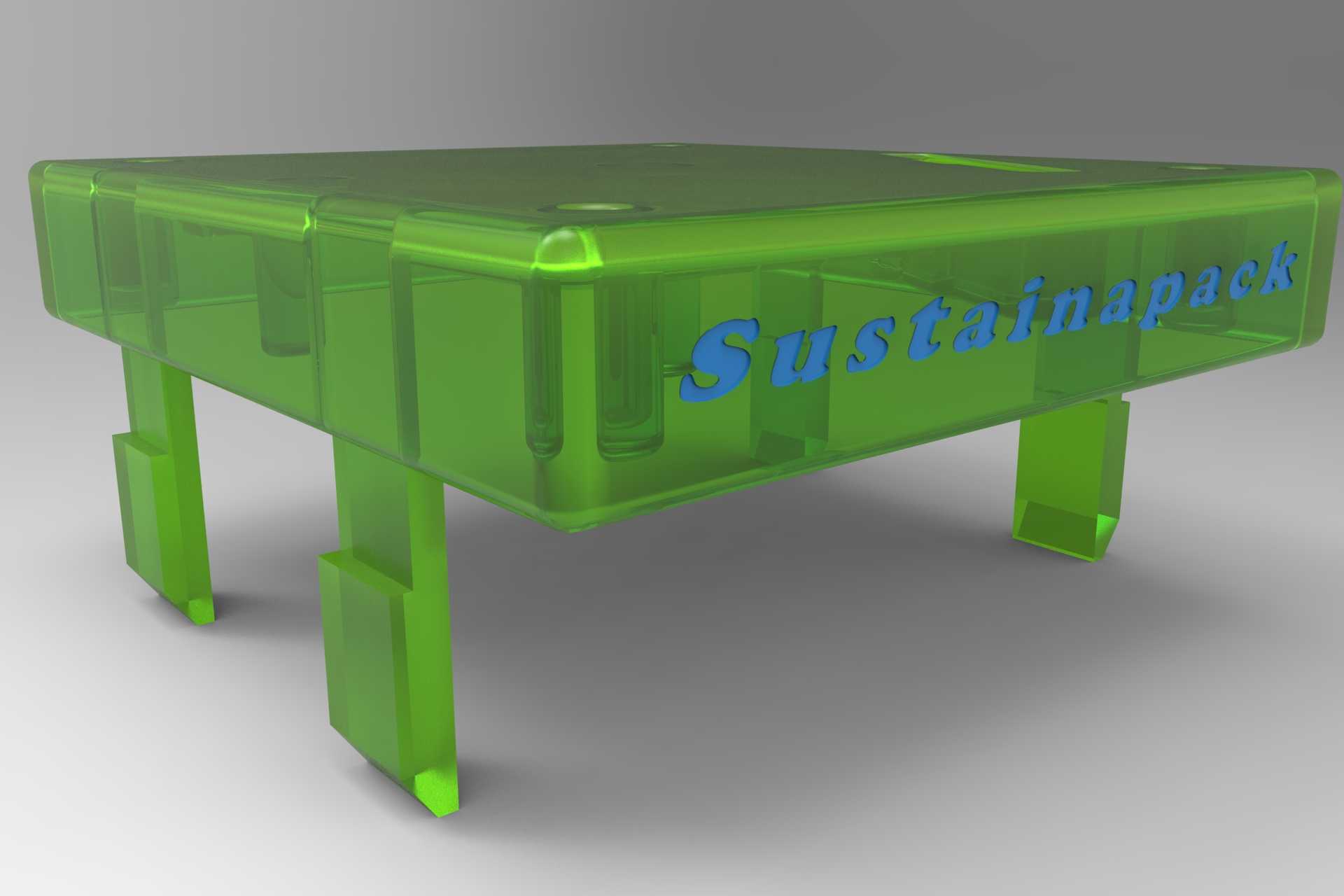

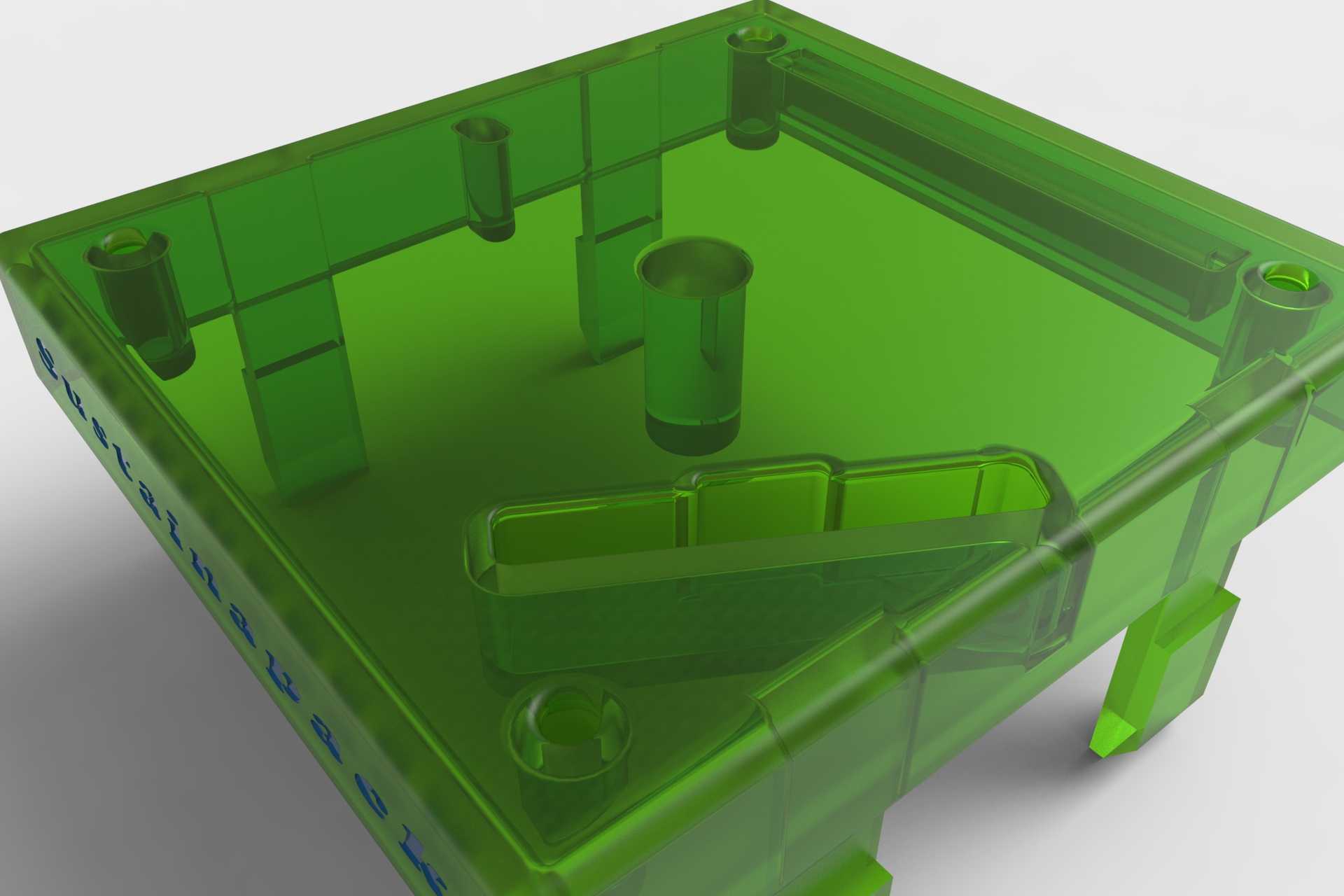

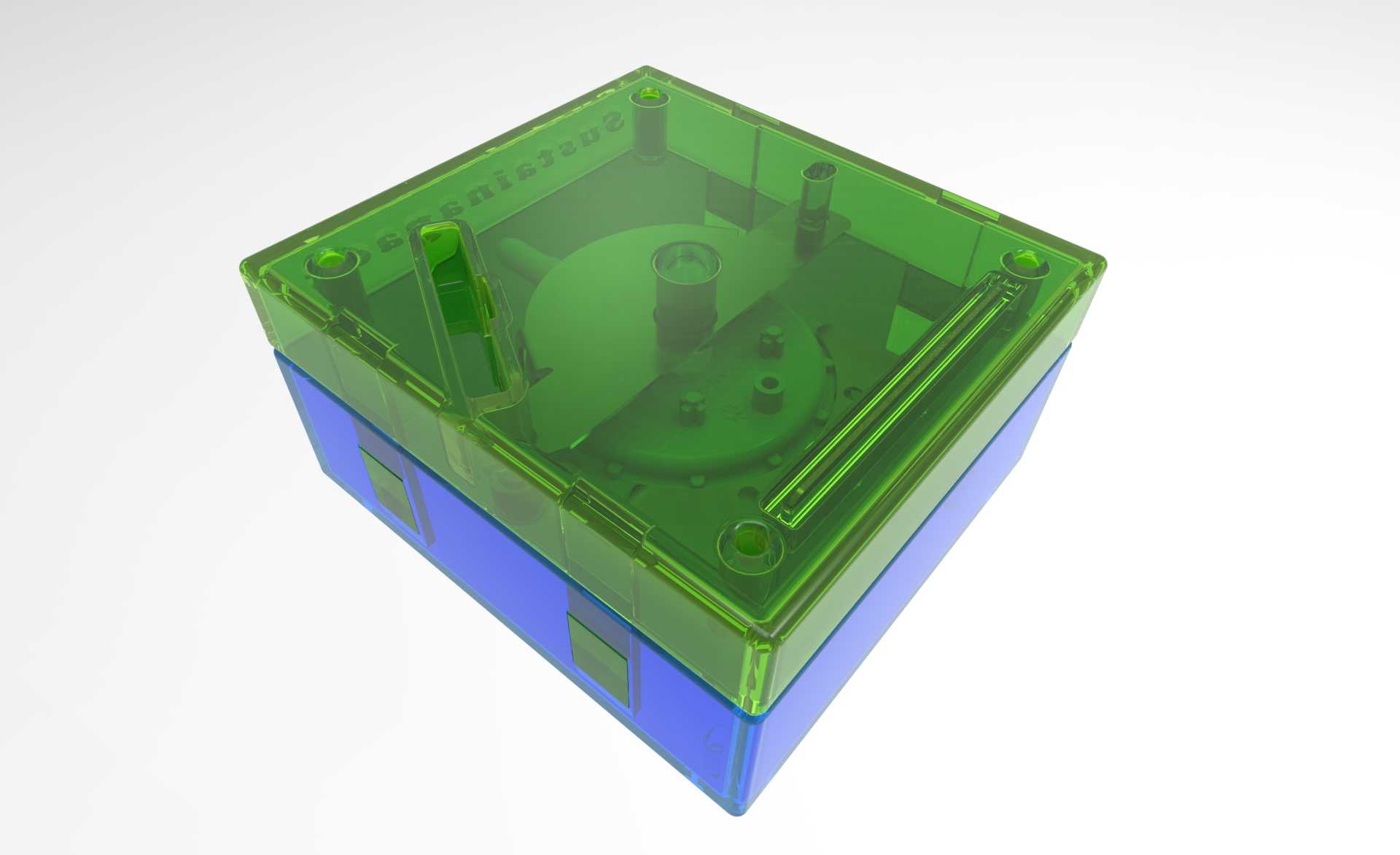

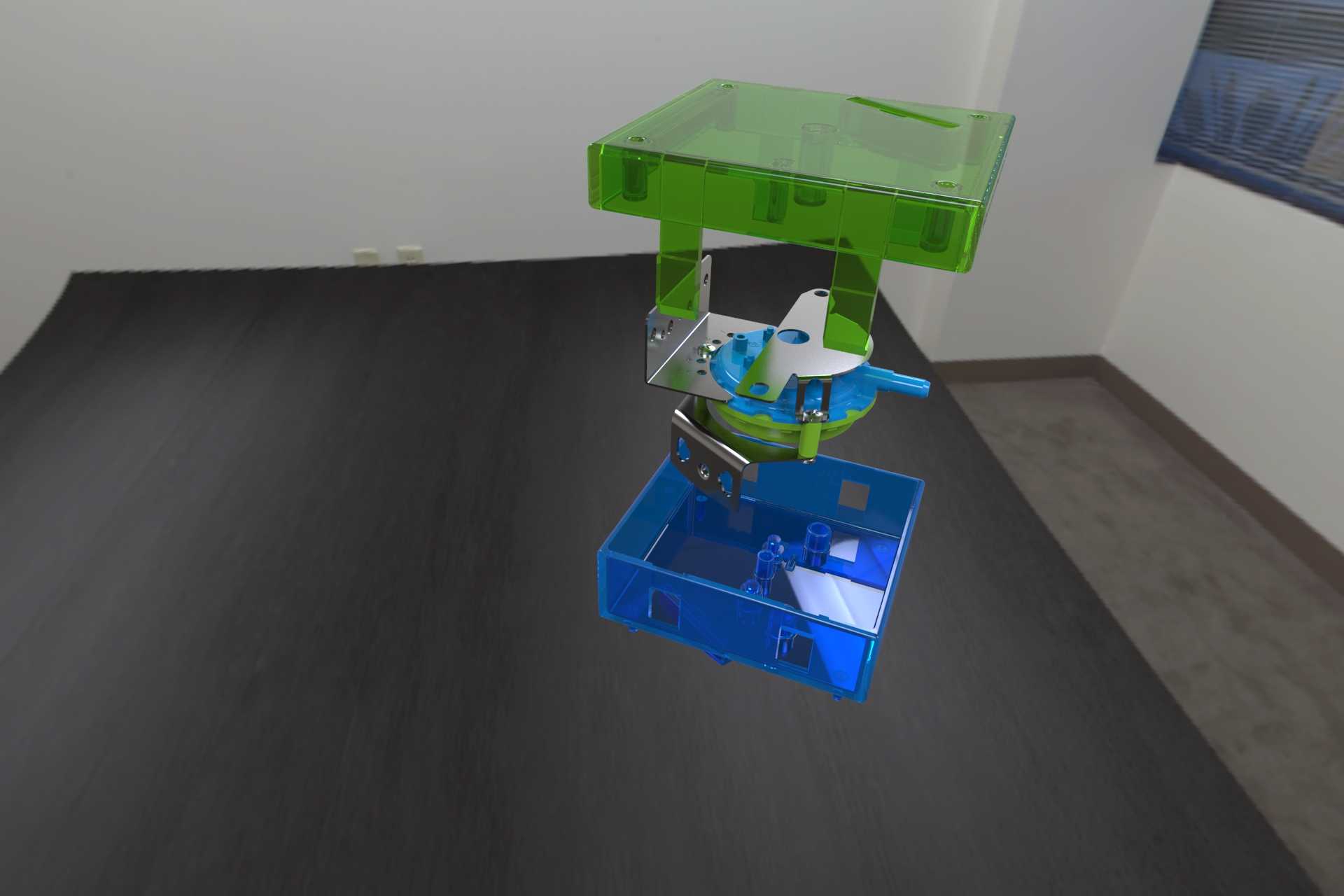

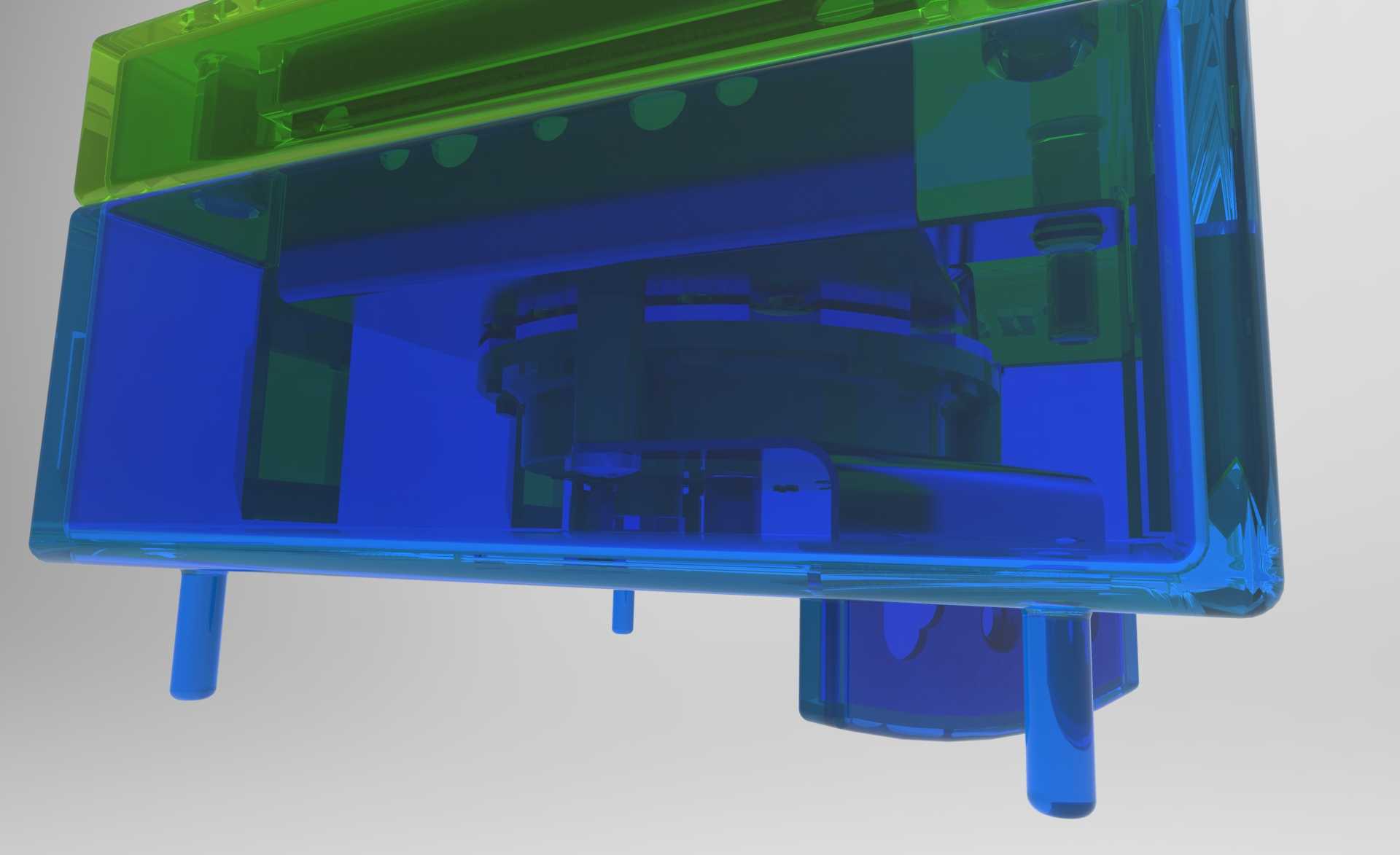

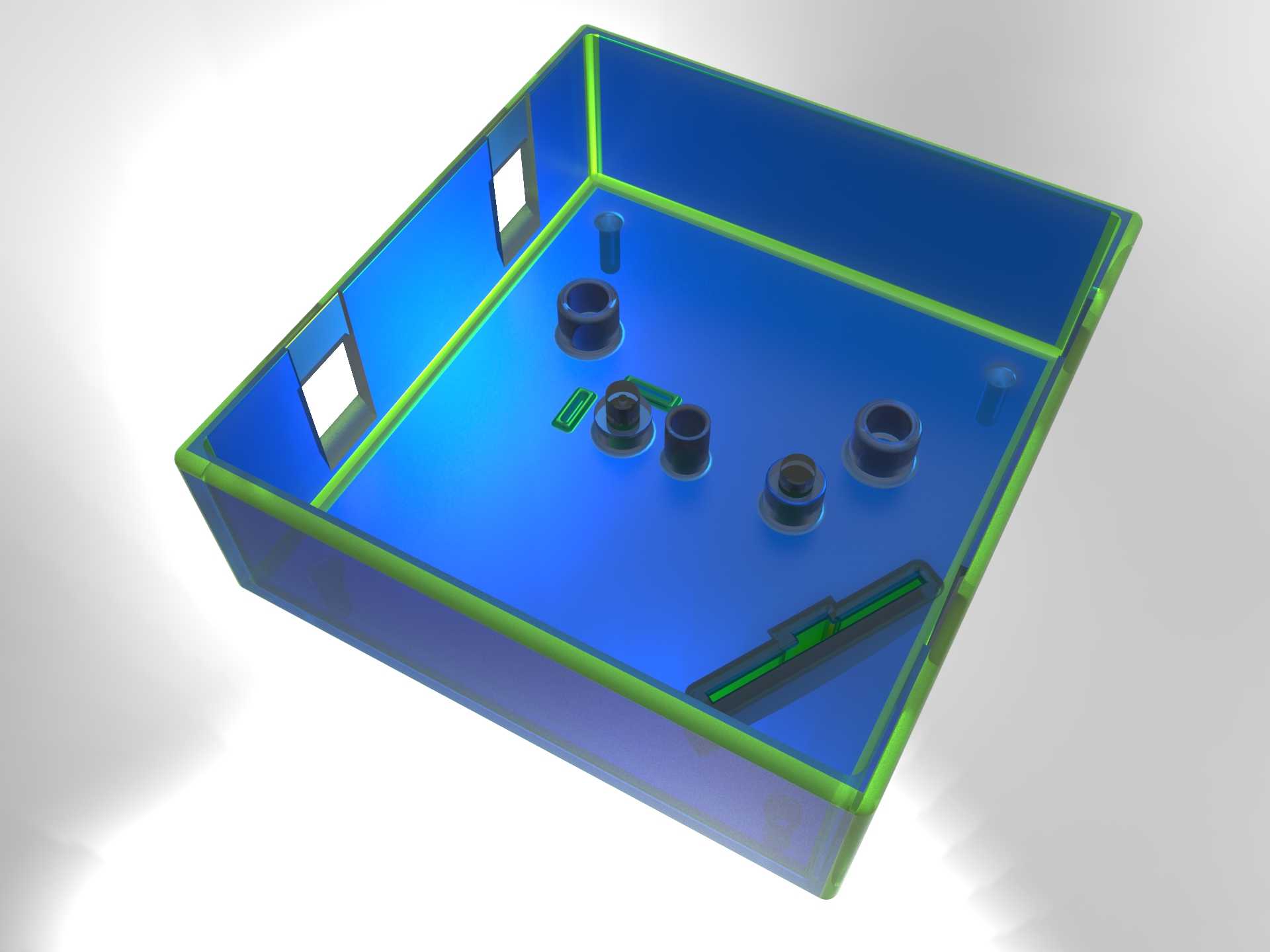

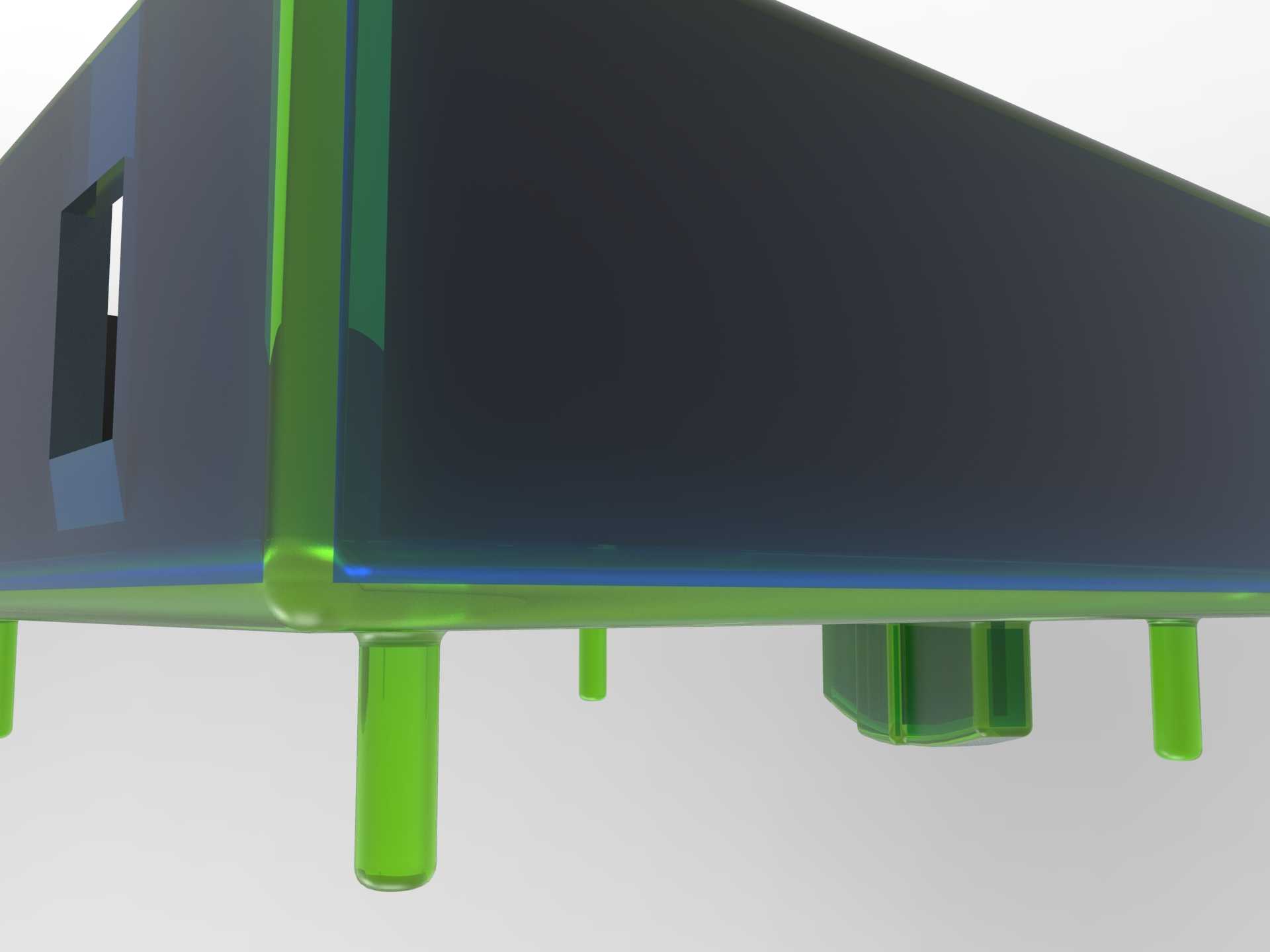

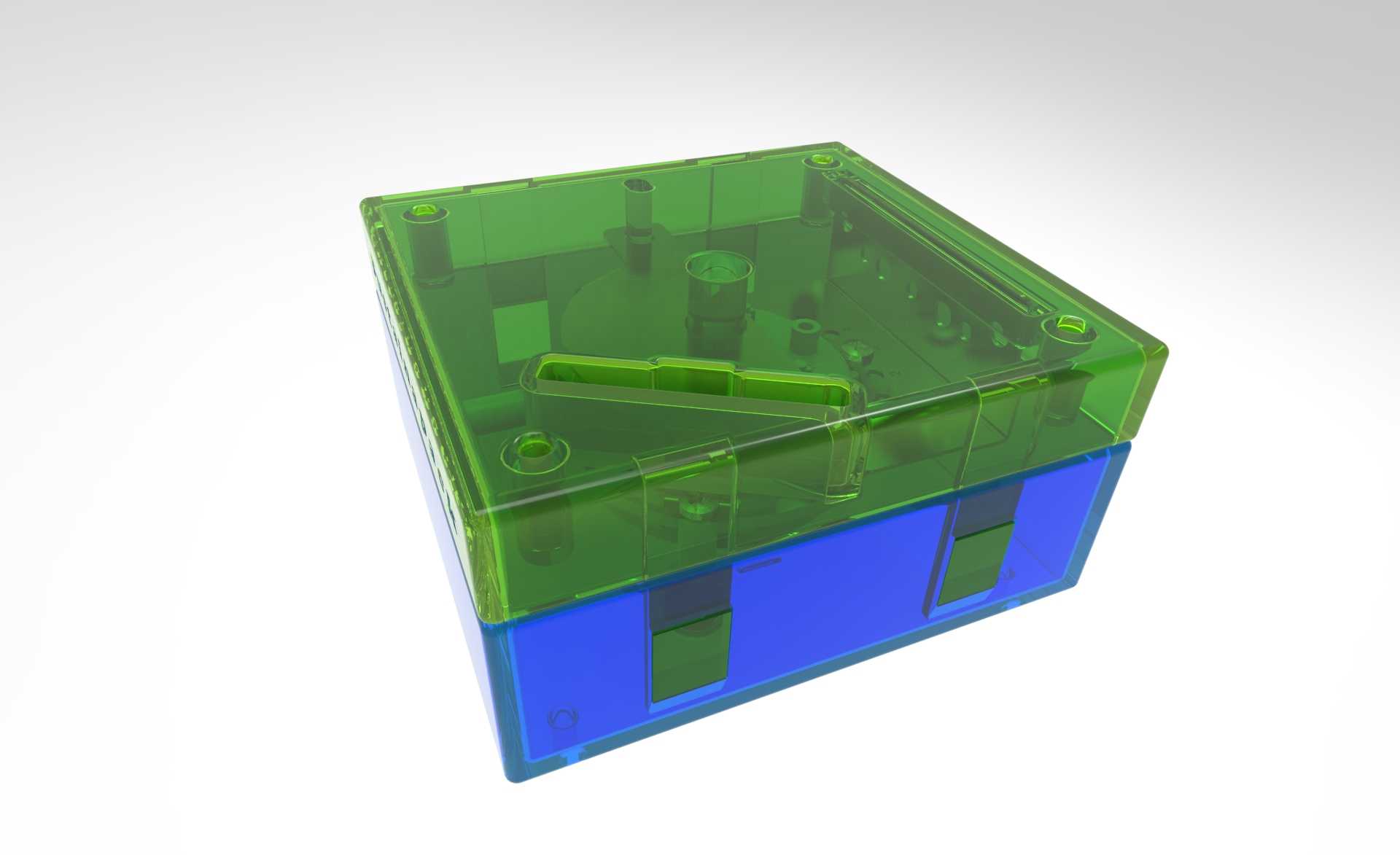

　　在流体输送、小型液压回路、实验室气路管控这类需要对局部压力做精准调控的场景里，承压腔体与压力阀的安装匹配度，直接决定了整套回路的运行稳定性，不少现场出现的渗漏、压力监测失准问题，追根溯源都是腔体安装位的设计没有兼顾双向压力管控需求，要么只在单侧预留阀件安装孔，导致反向压力冲击时没有卸压或监测通道，要么安装位的同轴度、密封面平面度公差控制不到位，阀件锁紧后出现密封偏载，长期运行后容易出现渗漏隐患。这套结构的核心设计逻辑，就是从安装根源上解决双向压力管控的适配问题，在腔体的顶部和底部同时预留了符合压力阀安装标准的孔位，两个安装位的同轴度公差控制在0.02mm以内，密封面采用Ra1.6的精车平面，不需要额外加装调整垫片就能保证O型圈或金属密封垫的均匀压缩，不管是正向充压还是反向卸压的工况，两个位置的阀件都能精准采集腔体内部的实时压力数据，同时也可以根据实际回路需求，在两个位置分别安装溢流阀、压力传感器或者截止阀，不需要对腔体做二次钻孔加工，就能适配不同的压力管控方案。

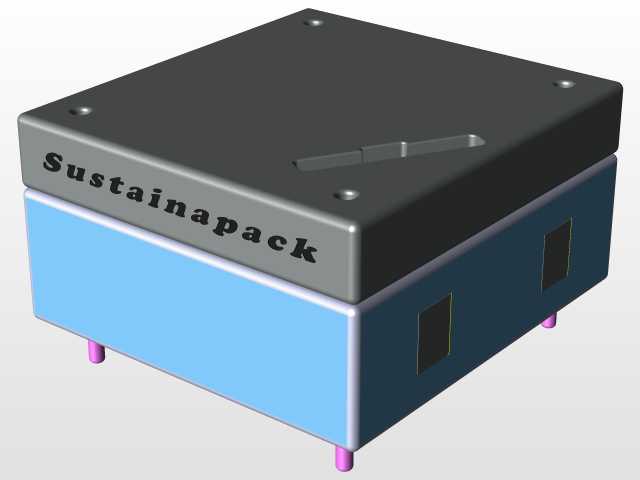

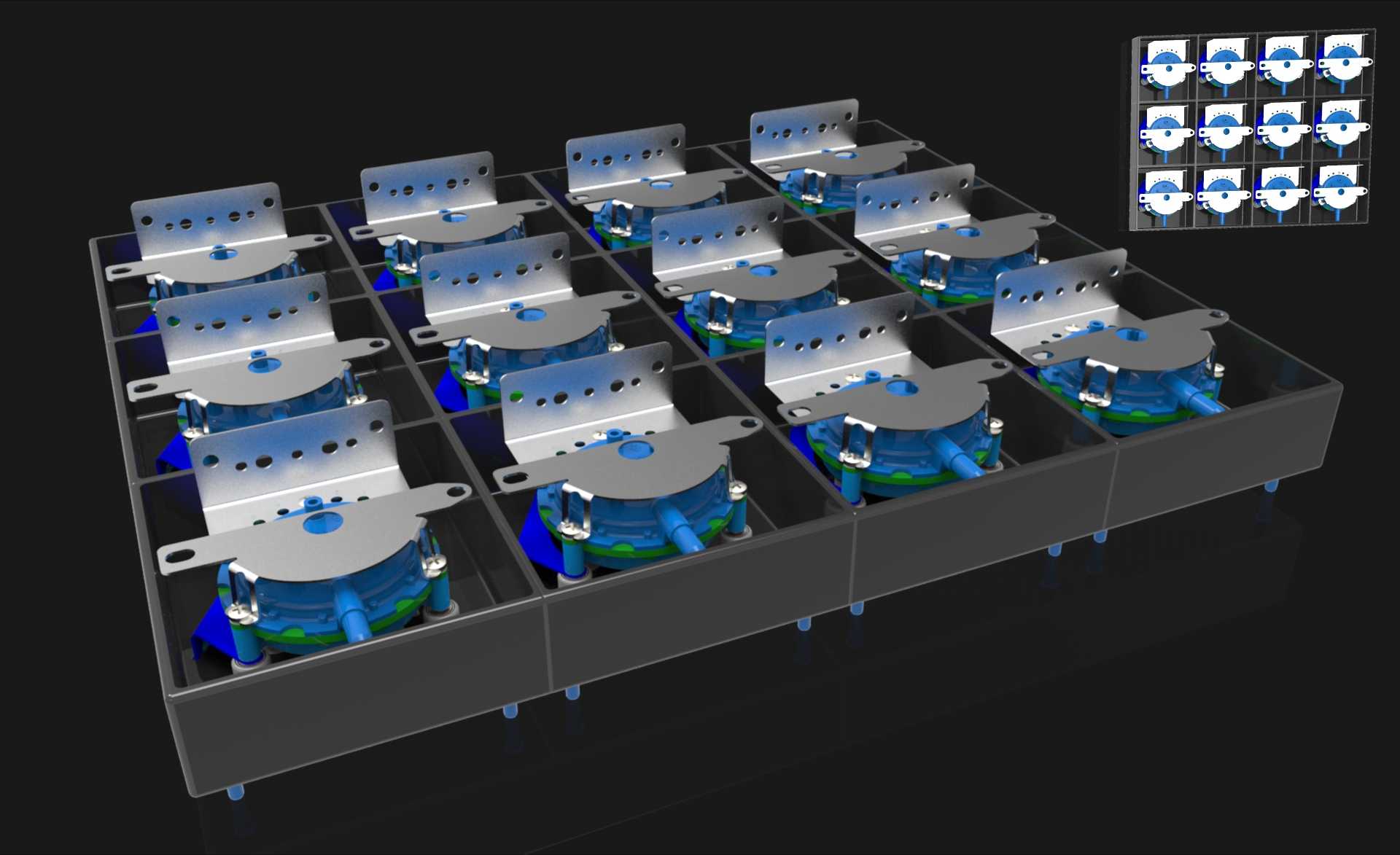

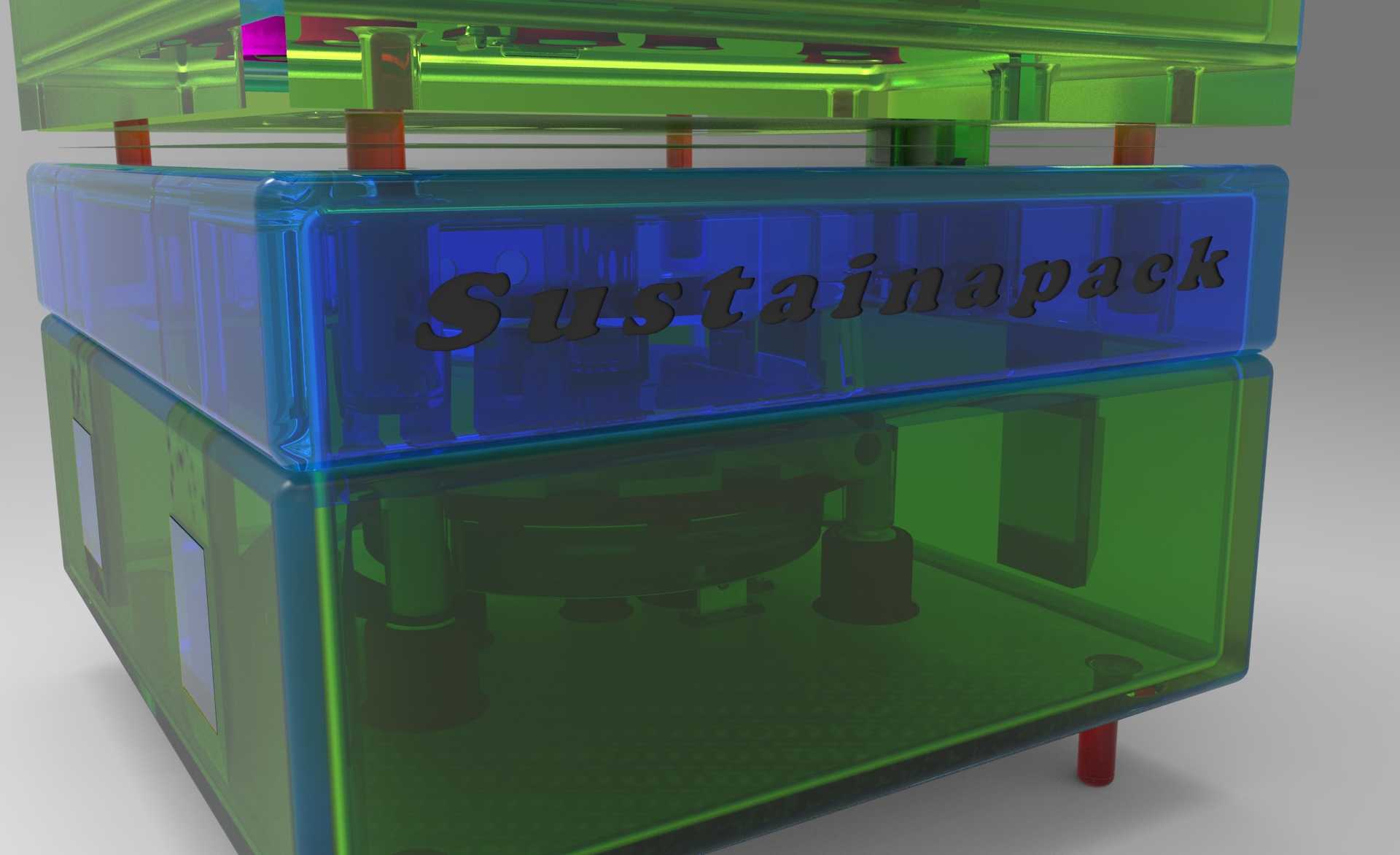

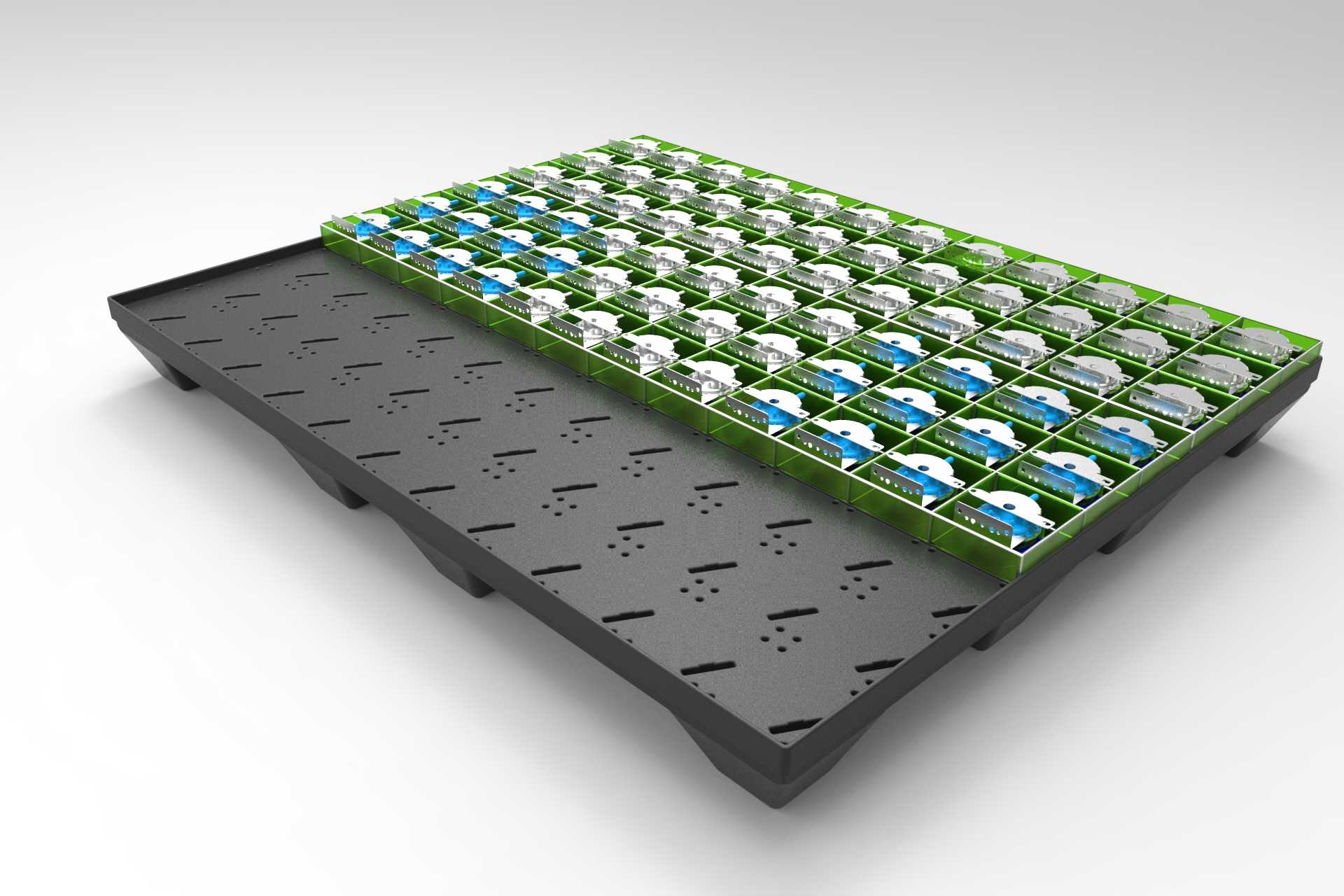

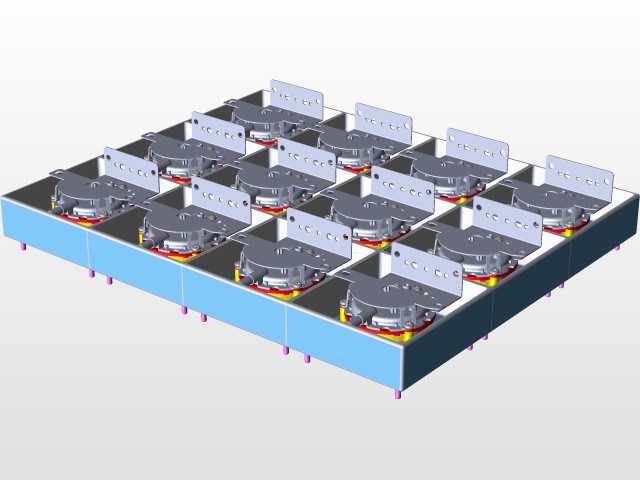

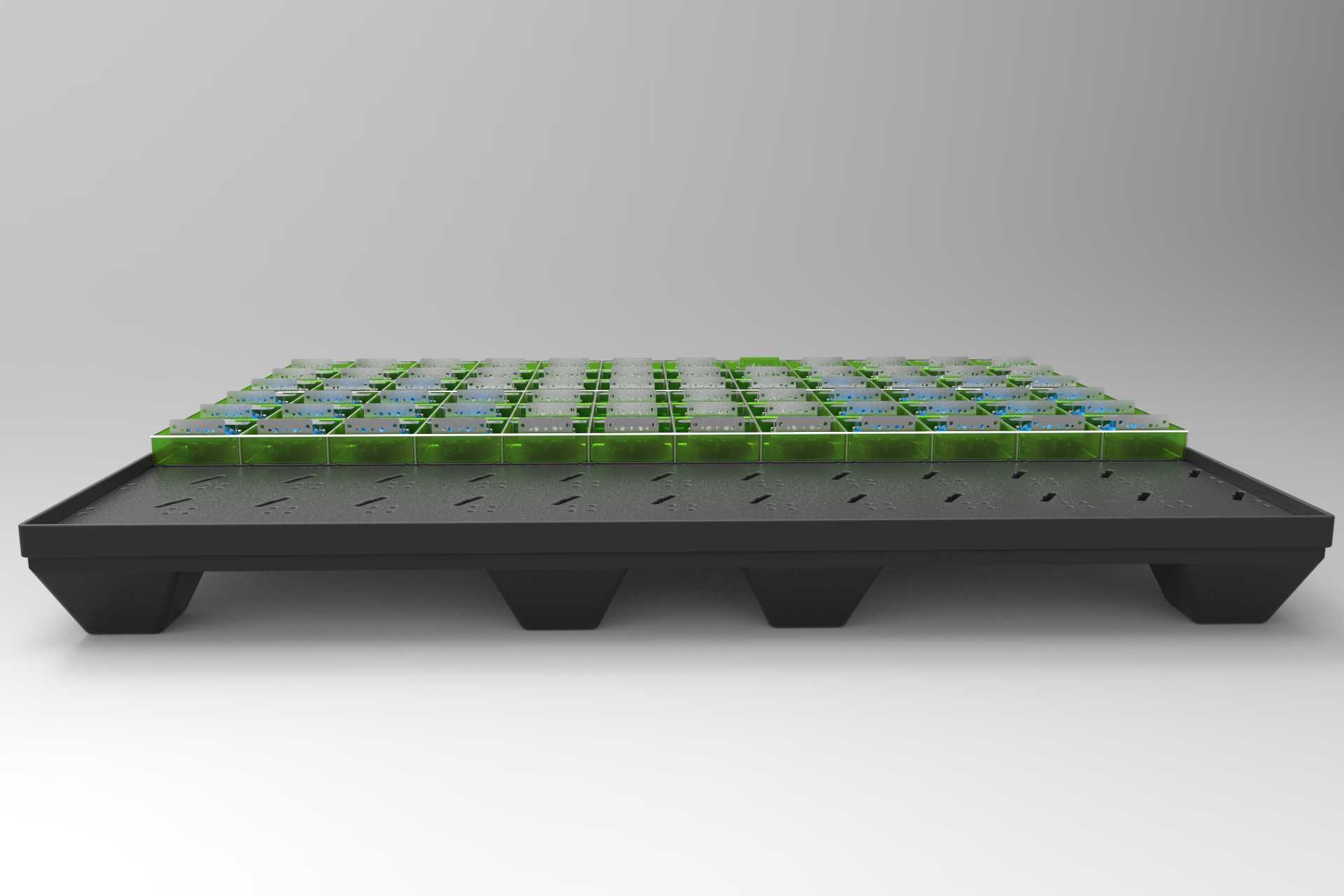

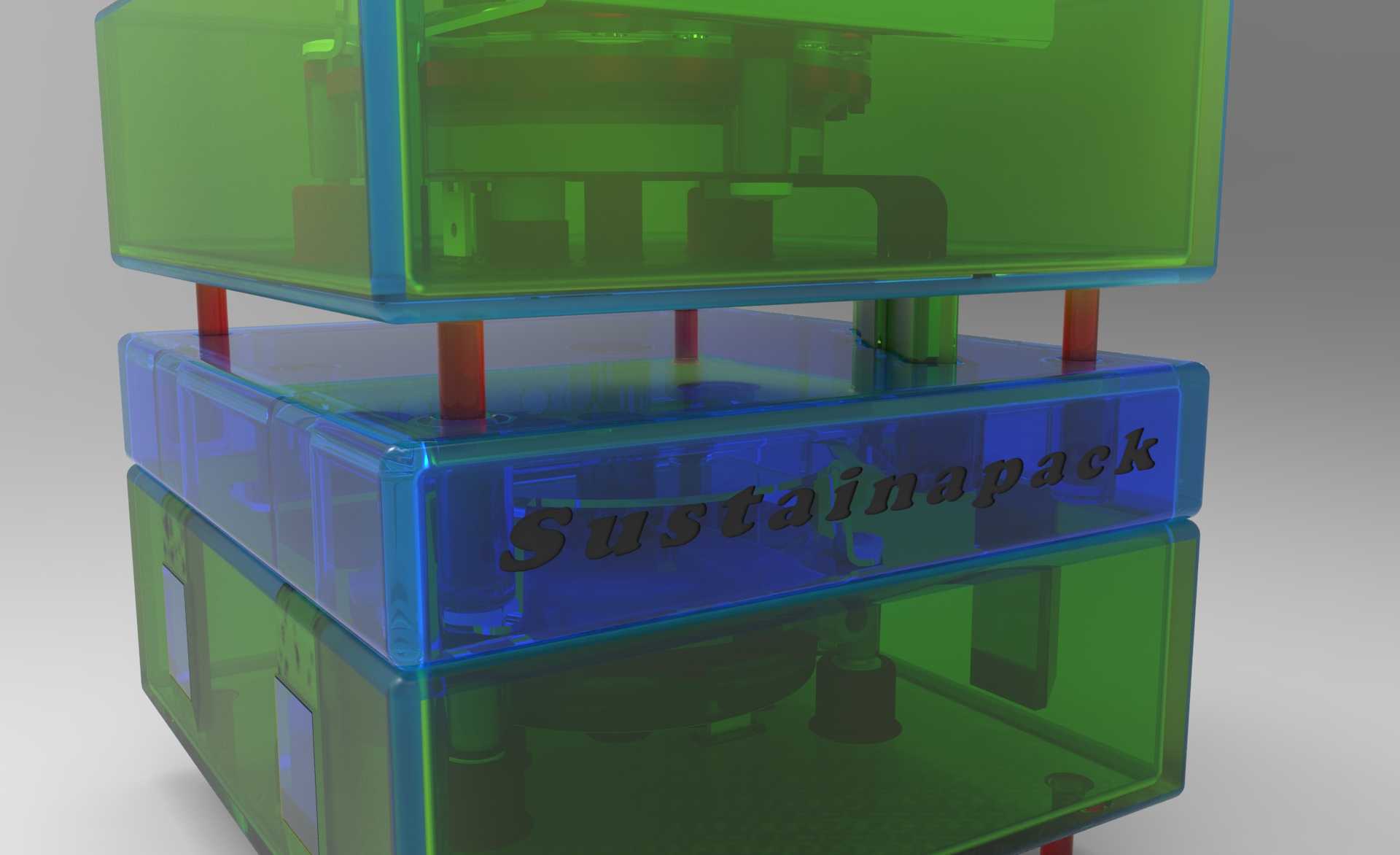

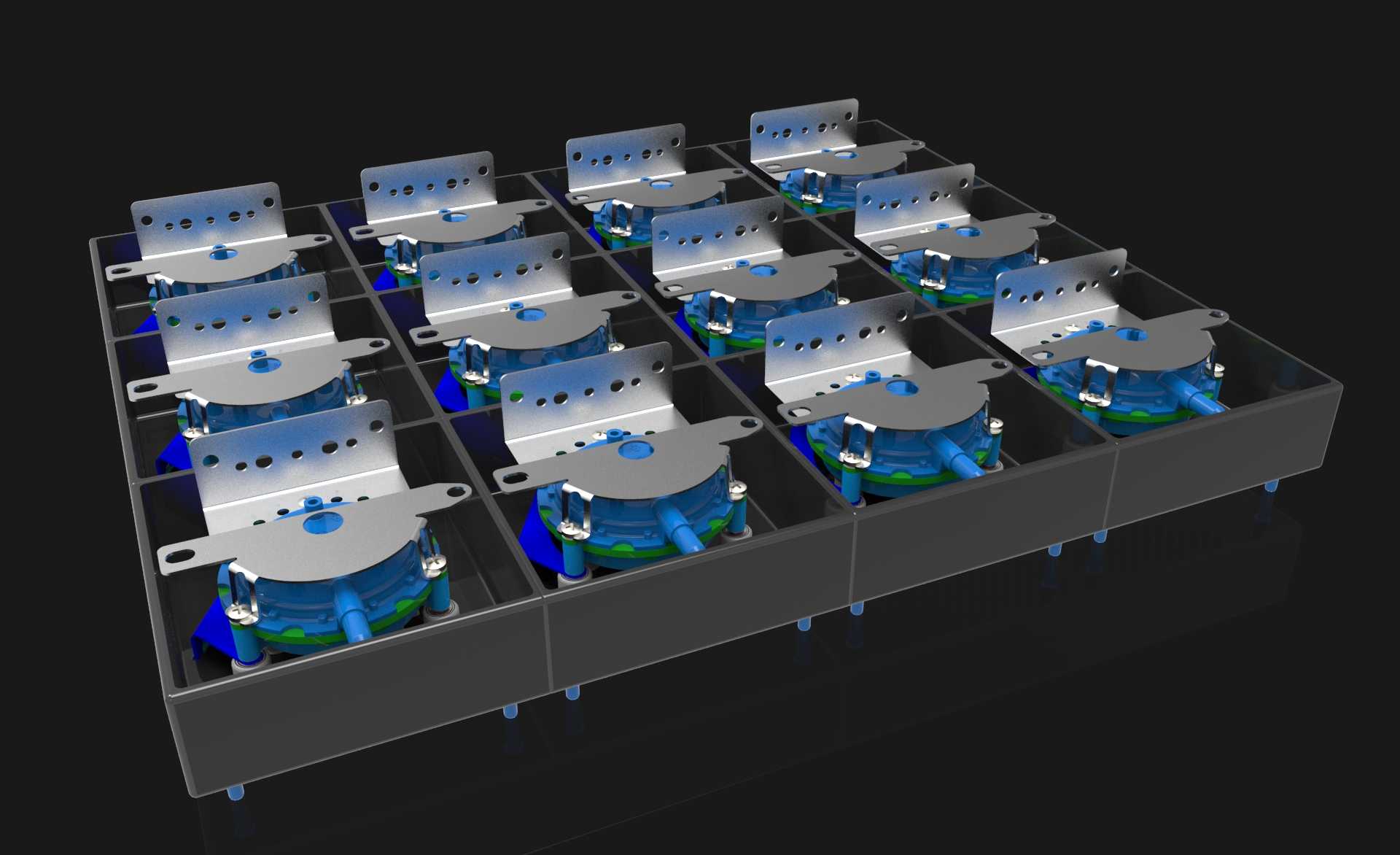

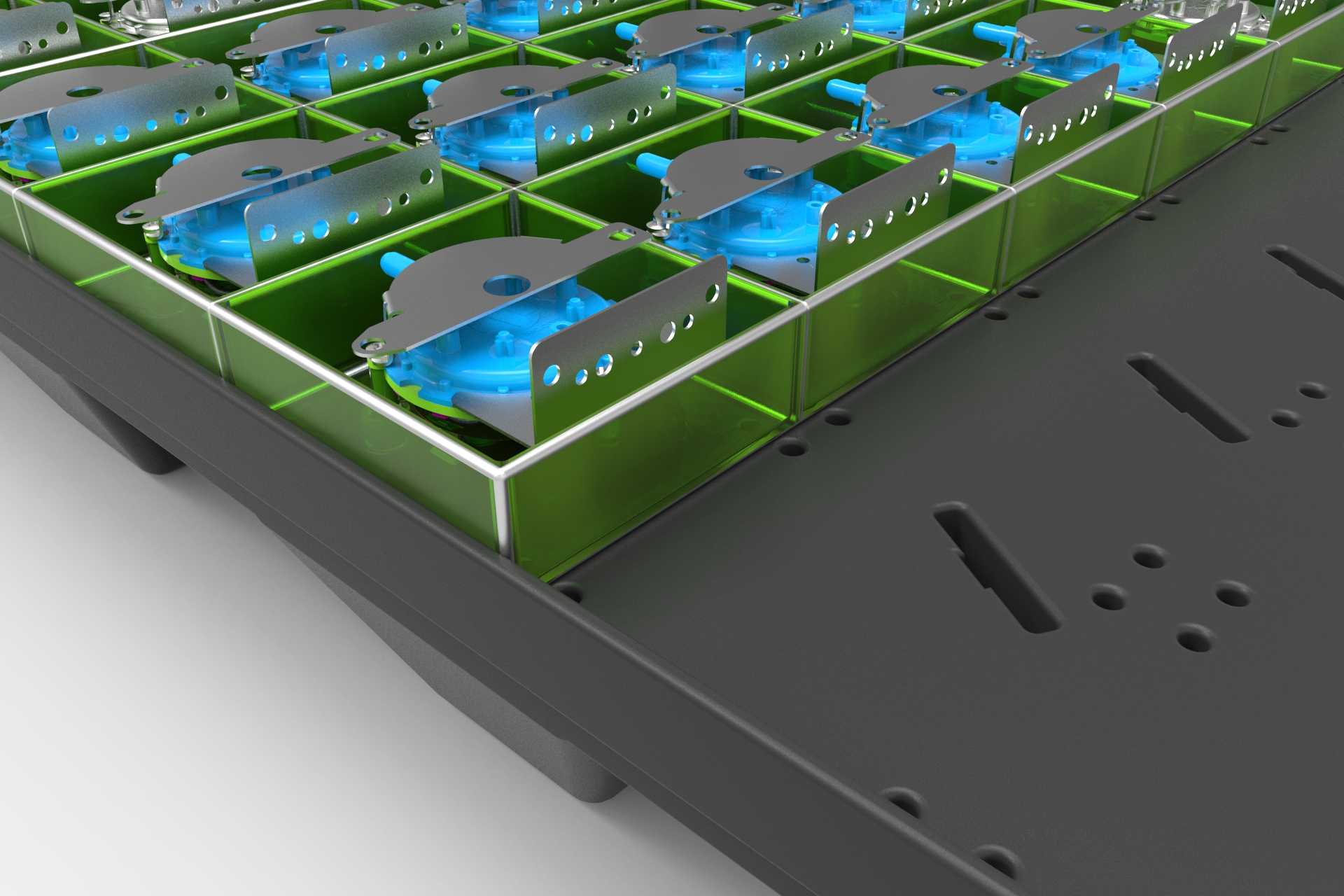

　　考虑到产线批量部署时的模块化拼接需求，这套承压盒的外形轮廓做了统一的边界设计，整体外轮廓的长宽尺寸控制在120mm*80mm，相邻盒体拼接时，侧面的定位凸台和凹槽可以直接嵌合，不需要额外设计转接工装就能实现多盒体的串并联组装，不管是单盒独立使用做小型支路的压力管控，还是多盒拼接组成集成式的压力分配阀组，都能保证拼接后的密封面贴合度，不会因为拼接错位出现流道堵塞或者渗漏的问题。盒体的壁厚根据1.6MPa的额定工作压力做了等强度优化，在阀件安装孔的位置做了局部加厚处理，避免阀件锁紧时安装孔周围出现应力集中，长期受压力脉冲影响出现裂纹。

　　从实际产线运行的适配性来看，这种双向预留安装位的设计，能大幅减少现场安装的调整工作量，以往的单安装位承压盒，在需要双向测压或者双向卸压的场景里，工人需要在现场对盒体做二次钻孔攻丝，不仅加工精度难以保证，还容易有金属碎屑残留在腔体内部，随流体进入阀件导致卡滞故障，这套结构在出厂时就完成了两个安装位的精加工，现场只需要根据工艺需求选装对应功能的阀件就能直接投入使用，不管是在自动化产线的气动控制回路，还是小型液压试验台的压力监测支路，都能直接适配安装。

　　设计过程中也充分考虑了不同批次产品的通用性，盒体的外部安装孔位采用统一的孔距标准，和常规的气动元件安装支架尺寸完全匹配，不需要定制专用的安装支架就能固定在标准铝型材机架上，安装边界预留了足够的阀件操作空间，顶部和底部的阀件安装后，预留的扳手操作空间不小于30mm，日常维护时不需要拆卸相邻的盒体就能完成阀件的更换或校准。目前这套结构的基础版本已经完成了单腔体的功能验证，后续拓展时可以在现有盒体的基础上，叠加不同通径的流道模块，组成更多通路的集成阀组，不需要重新设计整体腔体结构，就能适配更多支路的压力管控需求，不管是小批量的设备改造项目，还是大批量的产线标配部署，都能通过模块化组合快速满足使用要求，减少重复设计的工作量，也能降低备件储备的品类压力。
