SolidWorks带蹼正齿轮参数化设计结构

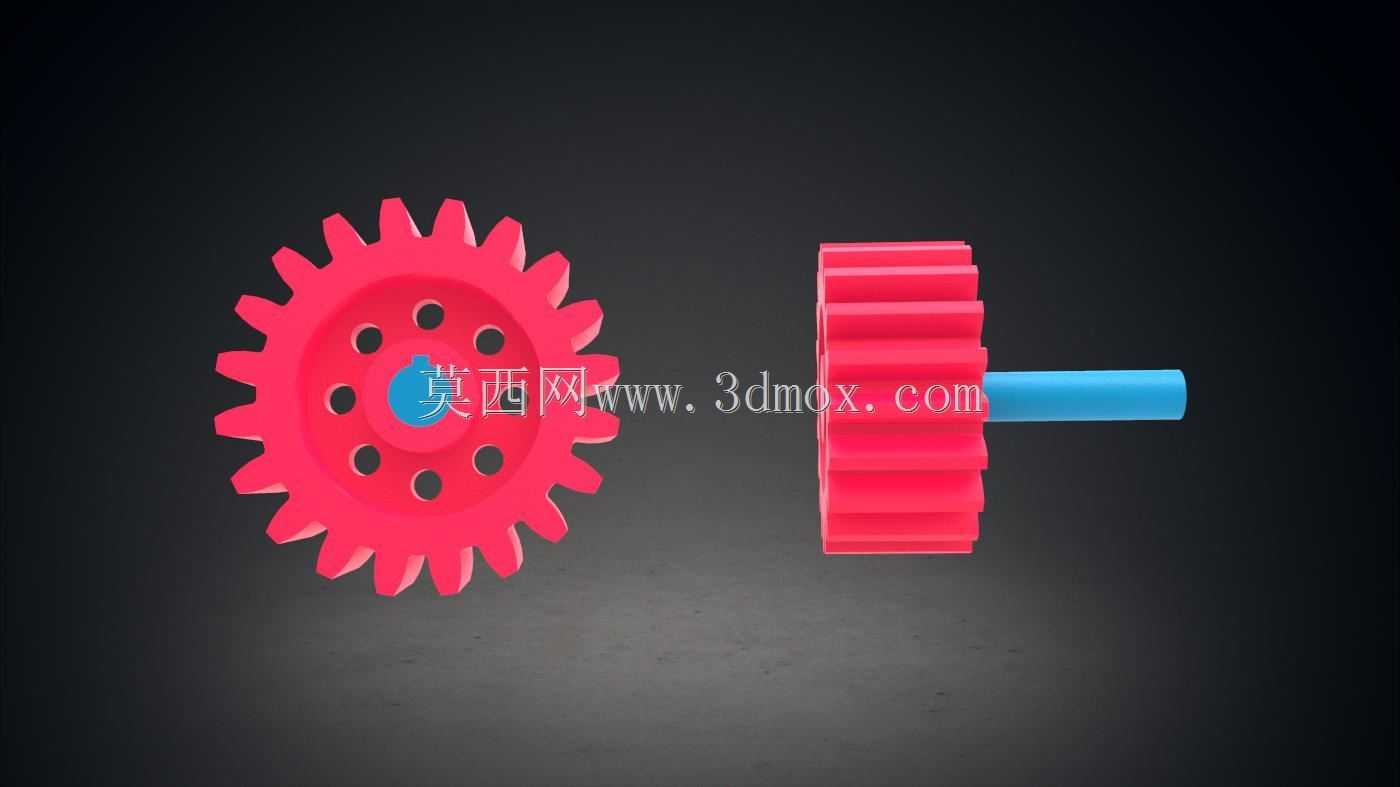

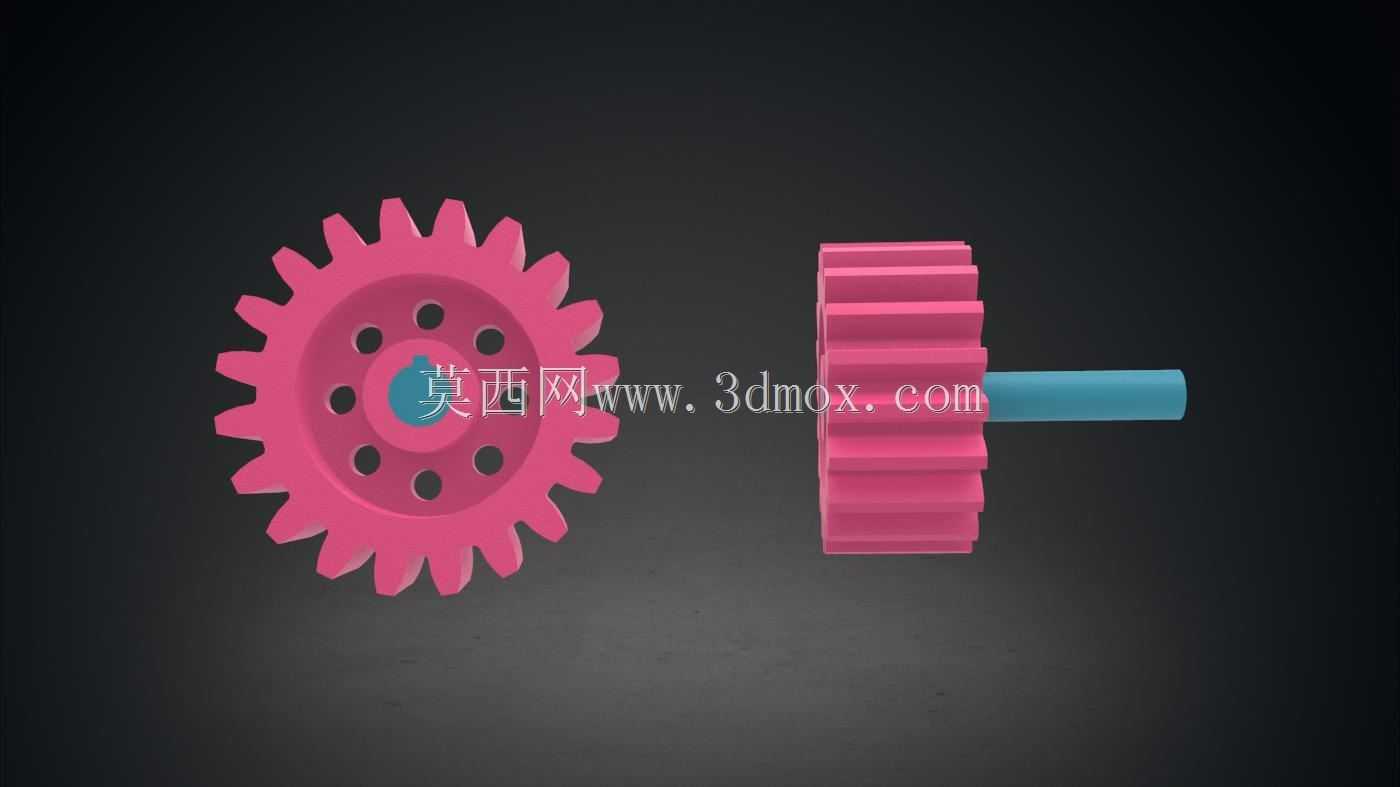

在纺织织带类生产设备的送料、张力调节传动环节中，这类带蹼正齿轮是适配窄幅同步传动需求的常用零件，区别于常规实心正齿轮，其轮辐位置的蹼状带孔结构，一方面是为了降低零件自身转动惯量，在织带机频繁启停、送料速度动态调整的工况下，减少传动链的惯性冲击，避免织带送料长度出现累积误差，保障织带编织过程中纬纱排布的均匀度；另一方面蹼部的均匀开孔也能在设备长期连续运转过程中，提升齿轮自身的散热效率，减少啮合过程中热量积聚带来的齿形热变形，延长齿轮在高速轻载传动场景下的使用寿命。

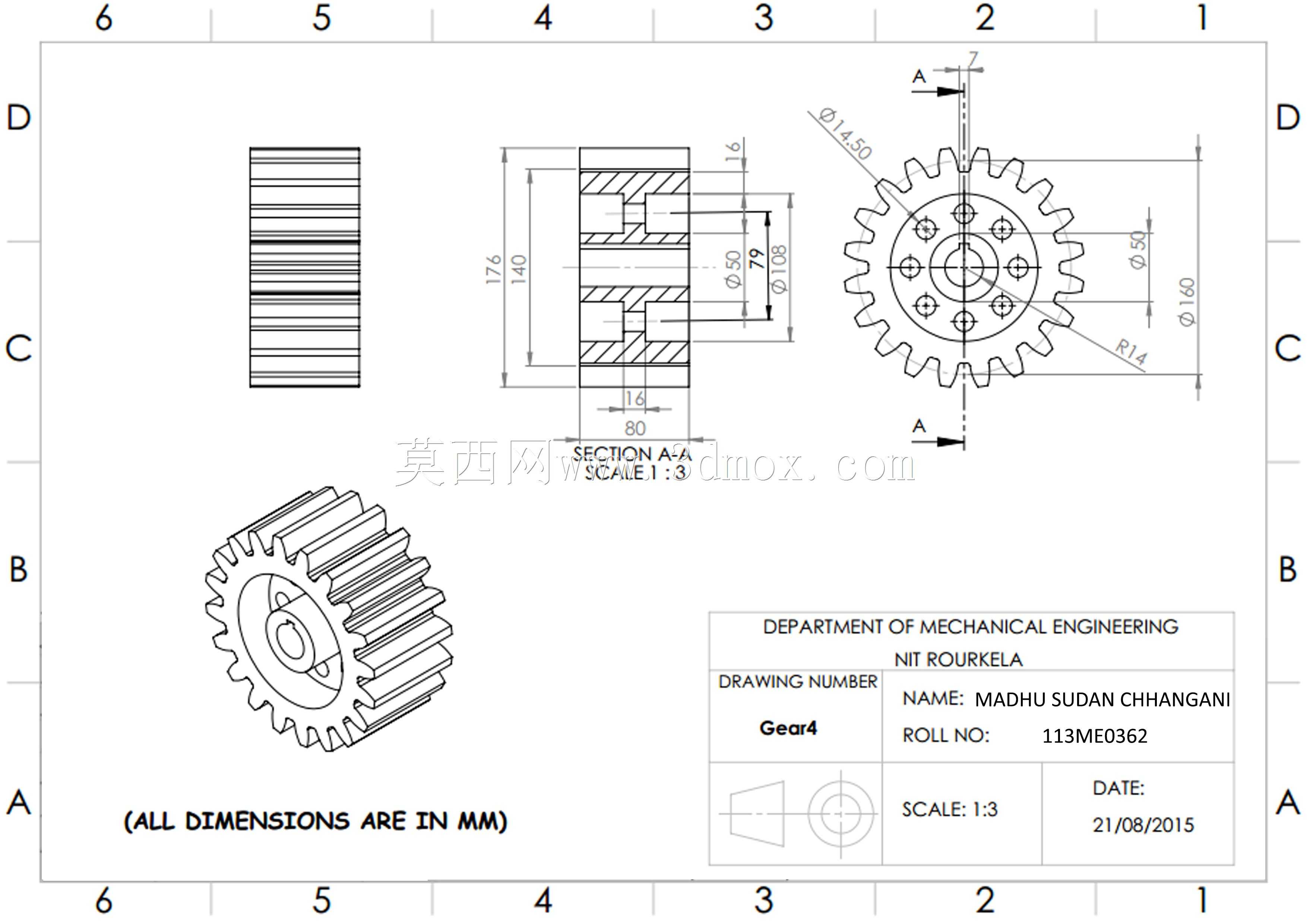

从实际装配的边界条件来看，这类齿轮的安装轴径适配织带设备常用的6-12mm光轴传动位，齿顶圆直径根据传动比需求通常控制在40-80mm区间，轮齿采用标准渐开线齿形，压力角选取通用的20°，能够和同模数的标准正齿轮实现无侧隙啮合，适配织带设备中0.5-1.5模数的轻载传动场景。设计过程中采用全局变量驱动的参数化逻辑，将模数、齿数、齿厚、轴孔直径、蹼部开孔数量与直径、轮缘厚度等核心尺寸全部关联到全局变量表中，调整传动比需求时仅需要修改齿数、模数两个核心参数，其余关联尺寸会自动完成更新，不需要逐个修改草图特征，能够大幅缩短同系列不同传动比齿轮的设计迭代周期，适配织带设备不同工位的传动比匹配需求。

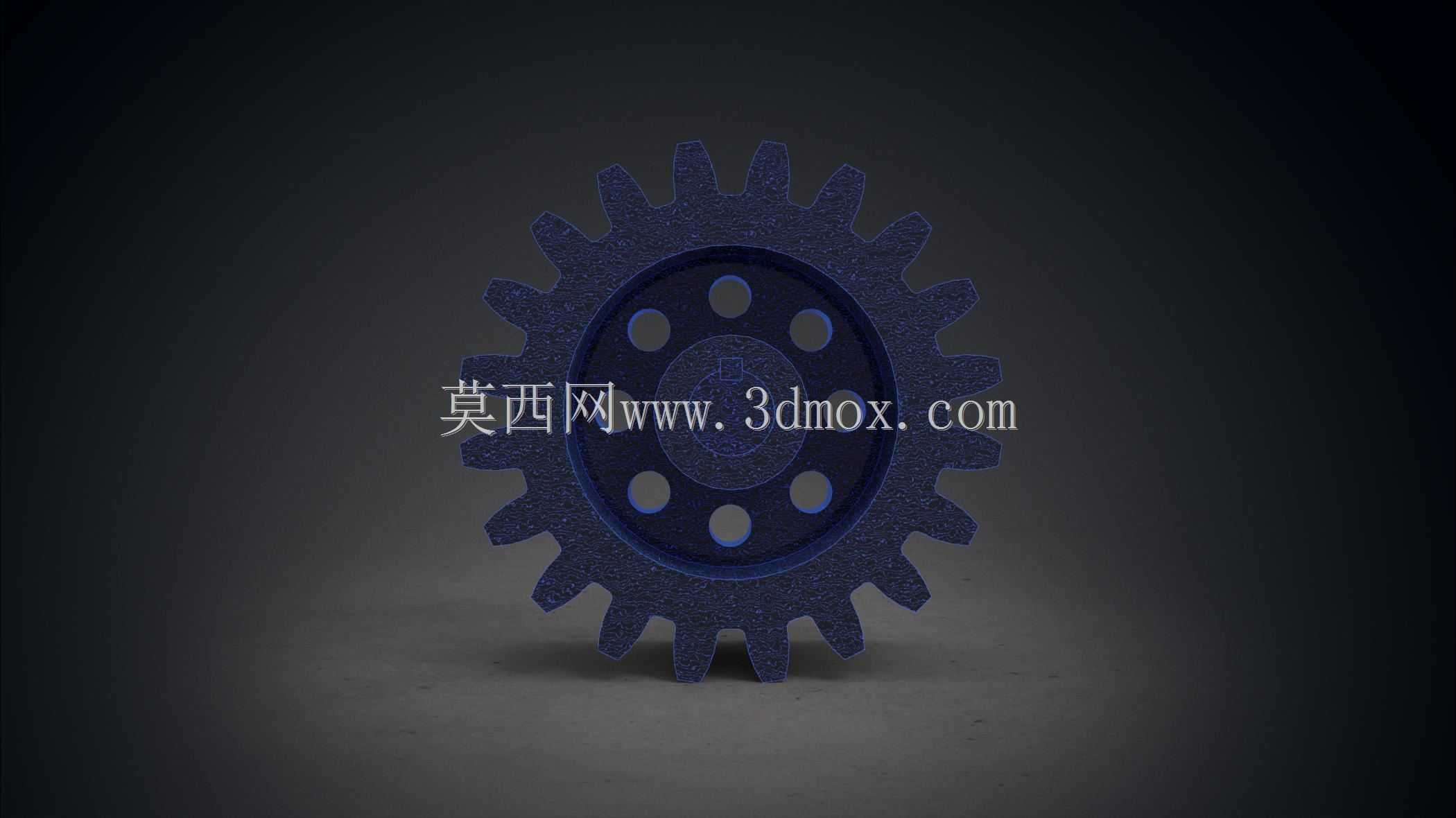

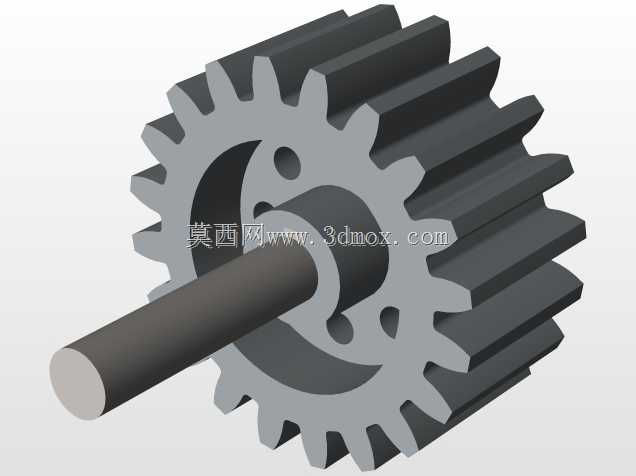

蹼状结构的设计并非单纯为了减重，轮辐上的开孔采用圆周均布排布，每个开孔的中心圆直径、孔径大小都经过动平衡校验，保障齿轮在最高1500r/min的转速下运转时不会出现偏心振动，避免传动过程中因为振动导致织带出现跳纱、走线偏移的问题。齿轮的轮毂部分设计有足够的轴向定位长度，装配时可以通过顶丝或者键连接实现和传动轴的周向固定，轮毂端面和轮齿端面的垂直度公差控制在0.02mm以内，保障装配后齿轮的啮合面能够完全贴合，减少偏载带来的齿面异常磨损。

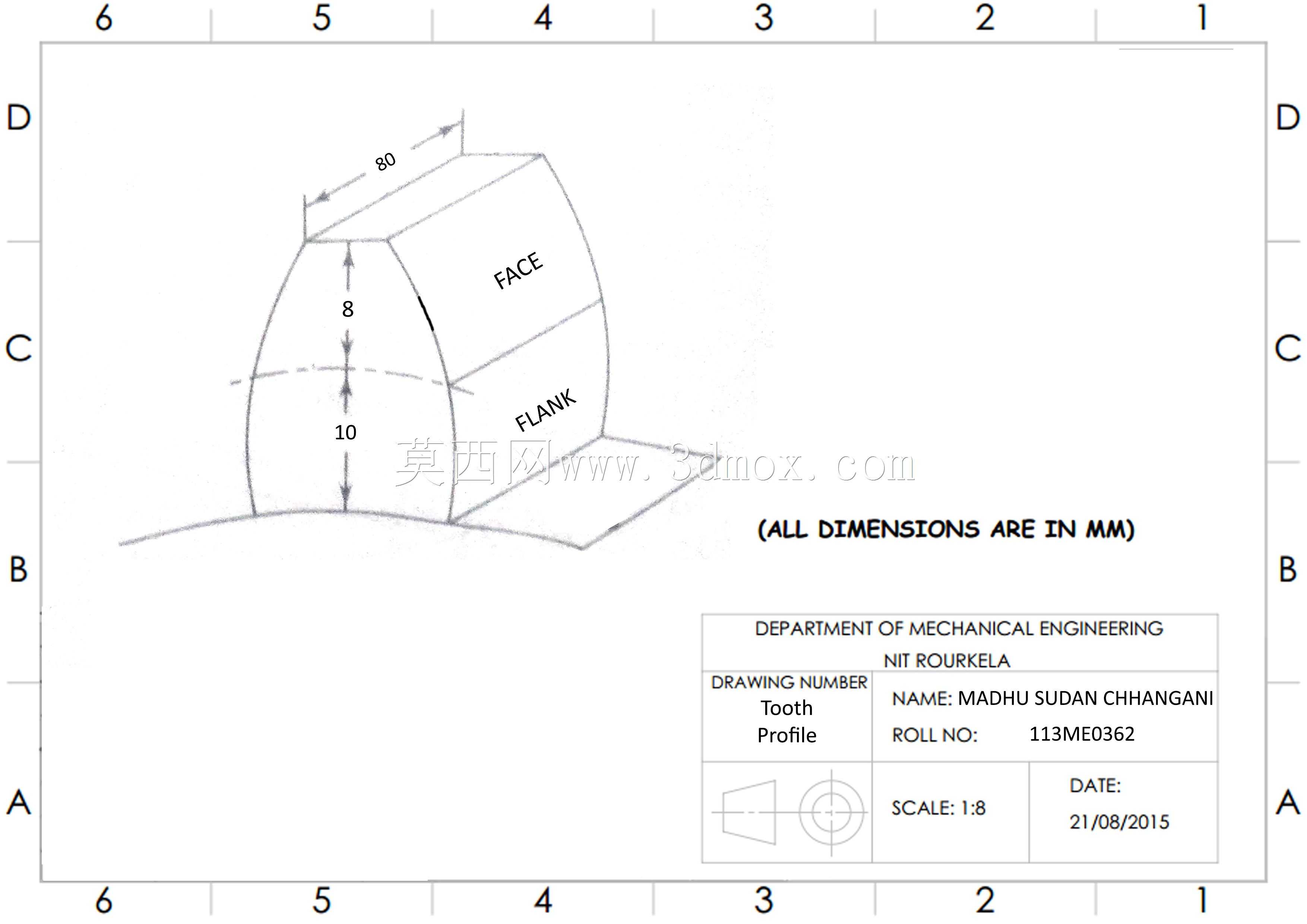

在实际设备应用中，这类带蹼正齿轮通常成对使用，一组安装在织带送料辊的驱动端，另一组安装在张力调节摆辊的传动端，通过齿轮啮合的同步传动特性，保障送料辊和张力辊的线速度完全匹配，避免织带在输送过程中出现过松褶皱或者过拉伸变形的问题。和塑料材质的注塑齿轮相比，采用参数化设计后可以直接对接机加工流程，选择45号钢或者POM材质加工都能快速生成对应的加工图纸，不需要额外进行结构调整，适配小批量设备定制生产时的快速出图需求。设计过程中特意对齿根过渡圆角做了优化，将常规的0.2倍模数圆角调整为0.3倍模数，提升齿根的弯曲疲劳强度，应对织带设备传动过程中偶尔出现的负载冲击，比如织带接头经过辊轴时的瞬时负载增大场景，避免齿根出现断裂失效。

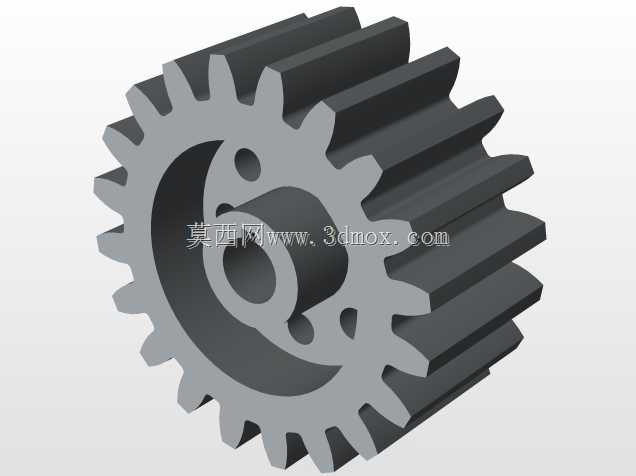

从建模逻辑来看，先通过全局变量定义所有核心尺寸参数，再绘制齿形的渐开线草图，通过圆周阵列完成全部轮齿的轮廓绘制，拉伸生成轮齿基体后，再绘制轮辐位置的蹼状结构与开孔，最后完成轮毂与轴孔的特征创建，所有特征的尺寸都和全局变量做了关联约束，不存在孤立的无关联尺寸，后续修改参数时不会出现特征报错的问题。蹼部的厚度比轮齿厚度薄1-2mm，在保障结构强度的前提下尽可能降低零件重量，同时蹼部和轮缘、轮毂的连接位置都做了R2-R3的过渡圆角，减少应力集中，避免设备长期运转过程中在连接位置出现疲劳裂纹。这类结构的齿轮除了织带设备之外，也可以应用在其他轻载高速的传动场景，比如小型包装机械的送膜机构、3D打印机的送料传动机构、小型自动化设备的同步传动工位，只要传动负载、安装尺寸匹配，都可以通过调整全局参数快速生成适配的齿轮结构，不需要重新从零开始建模。
