20度压力角带轮缘辐条式正齿轮结构

项目分类:3D模型 发布时间:2021-10-16 ID:322327

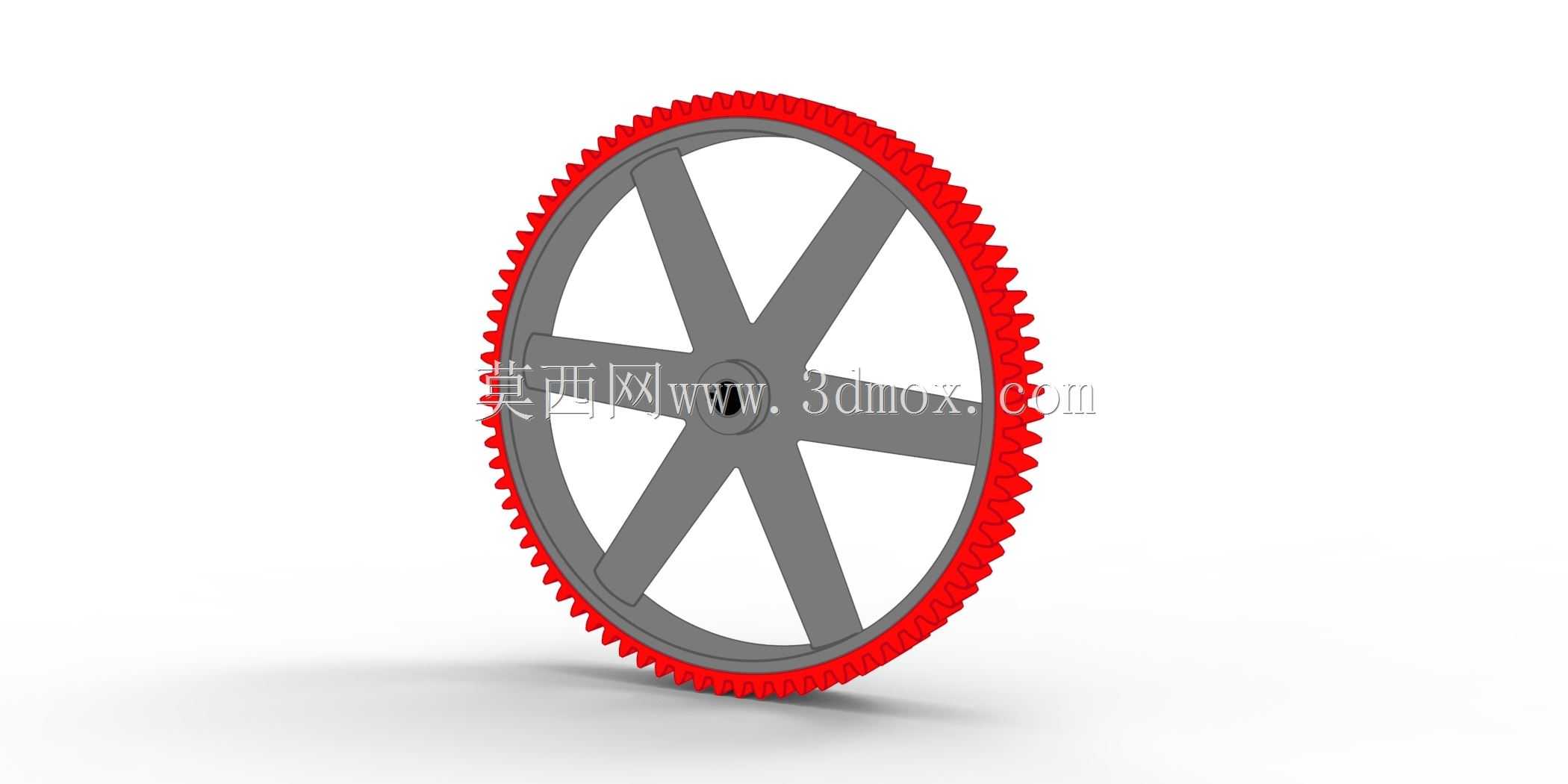

  • 20度压力角带轮缘辐条式正齿轮结构

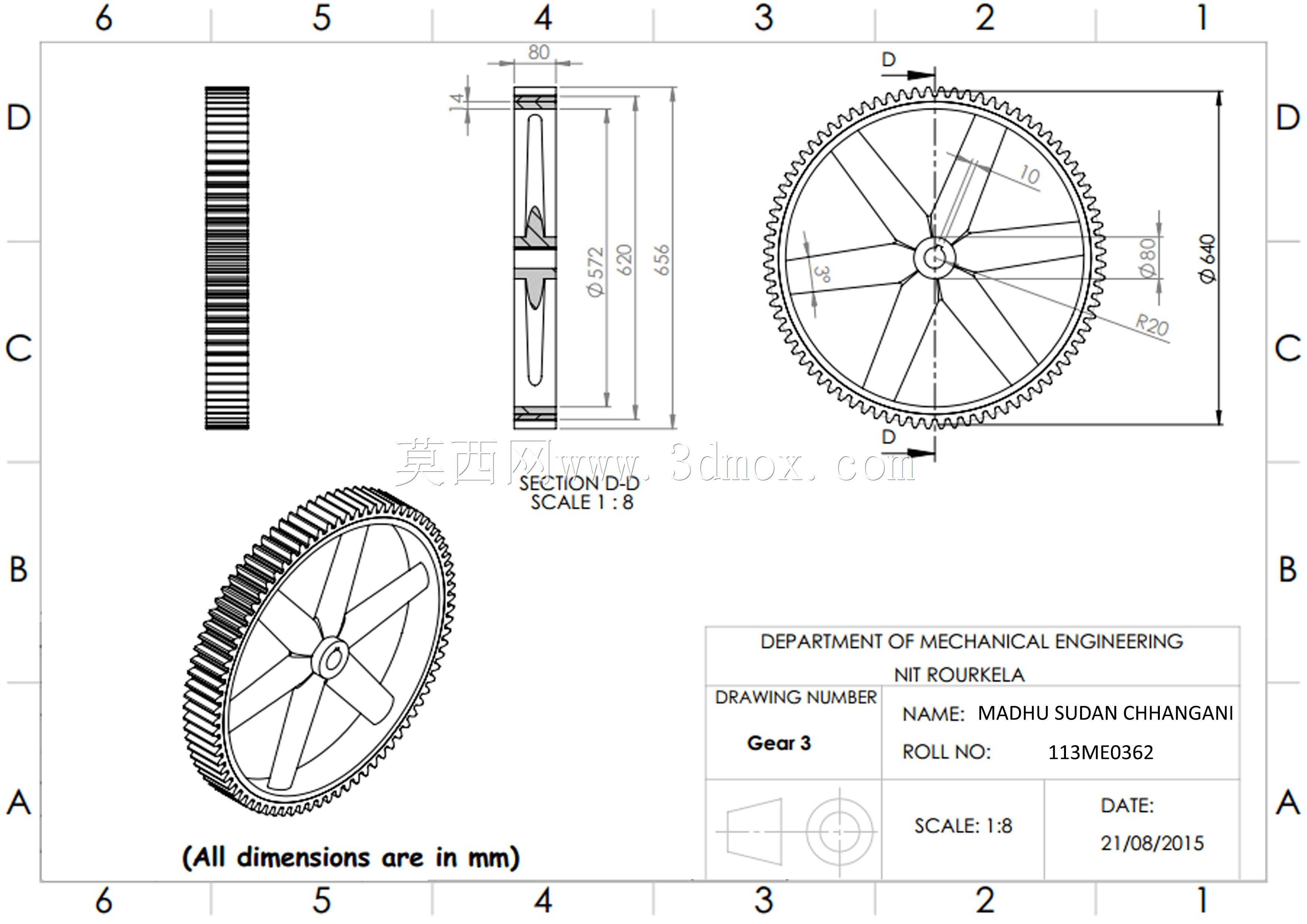

  • 20度压力角带轮缘辐条式正齿轮结构

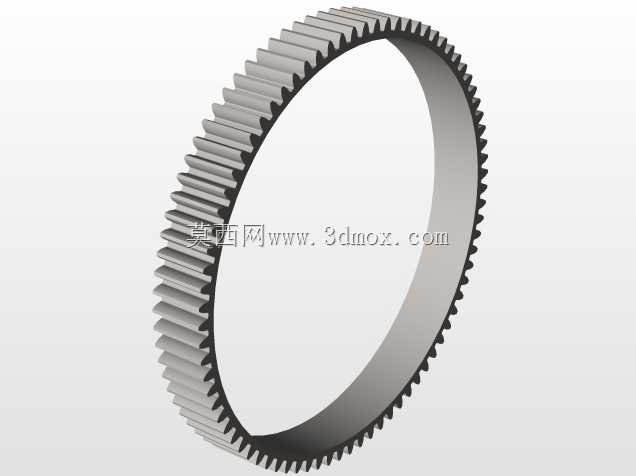

  • 20度压力角带轮缘辐条式正齿轮结构

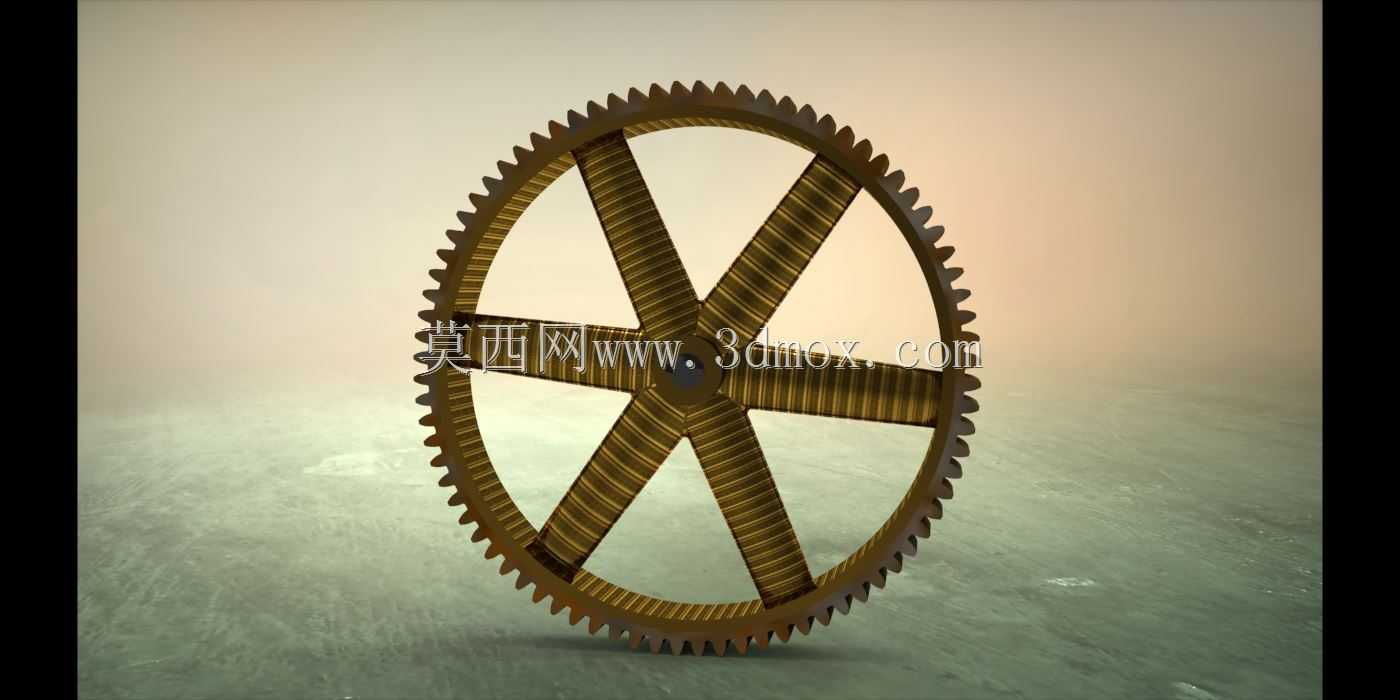

  • 20度压力角带轮缘辐条式正齿轮结构

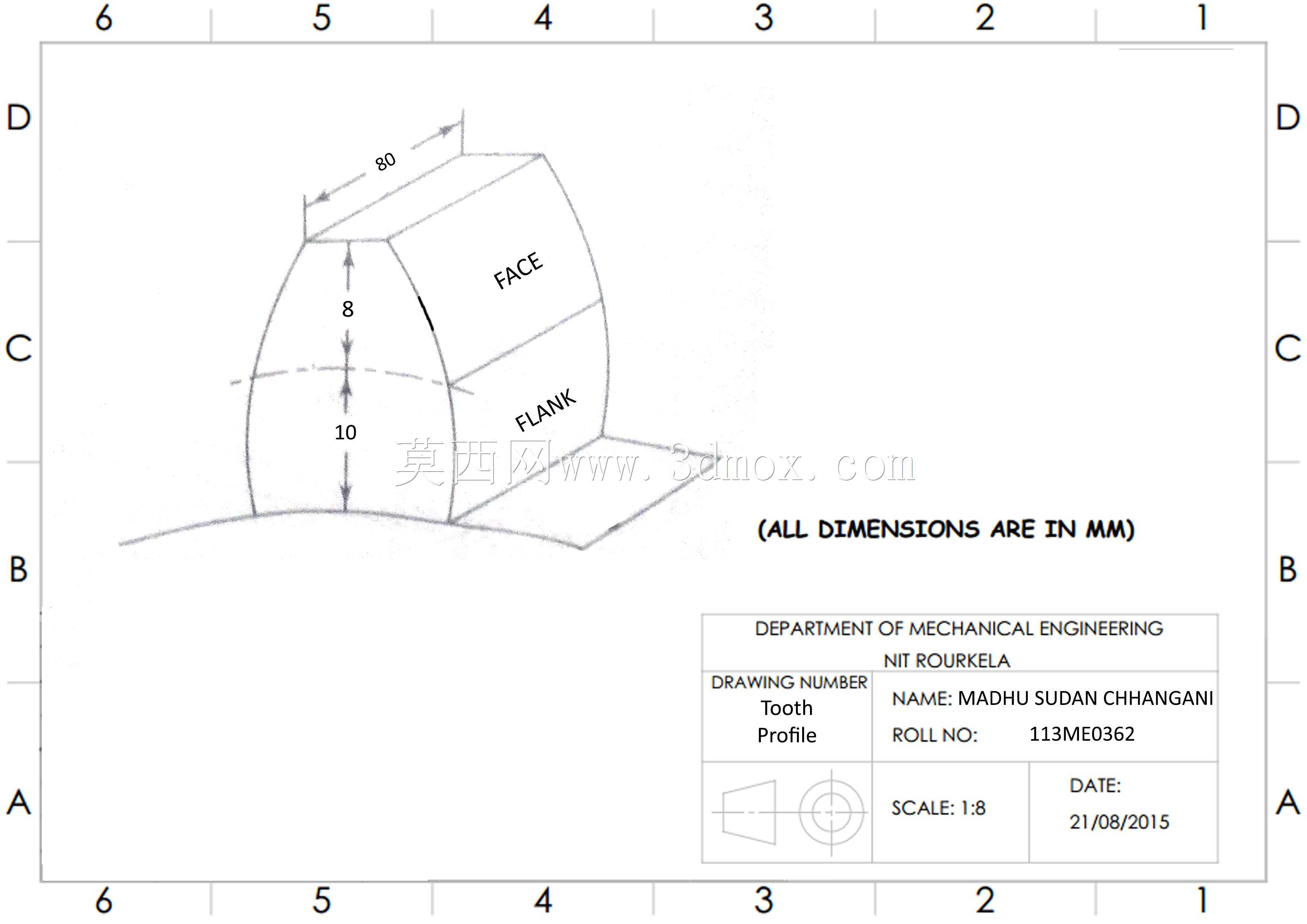

  • 20度压力角带轮缘辐条式正齿轮结构

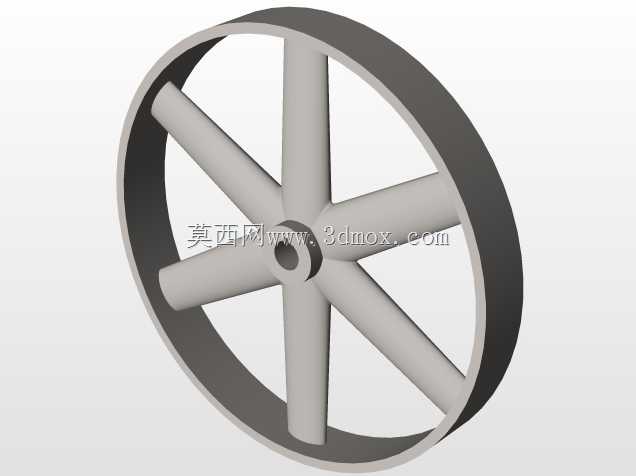

  • 20度压力角带轮缘辐条式正齿轮结构

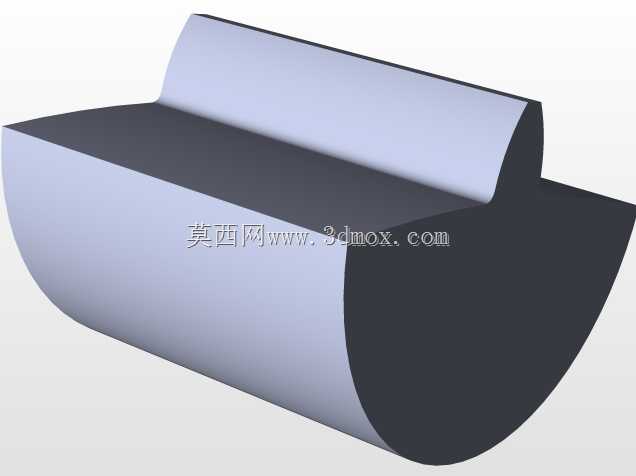

  • 20度压力角带轮缘辐条式正齿轮结构

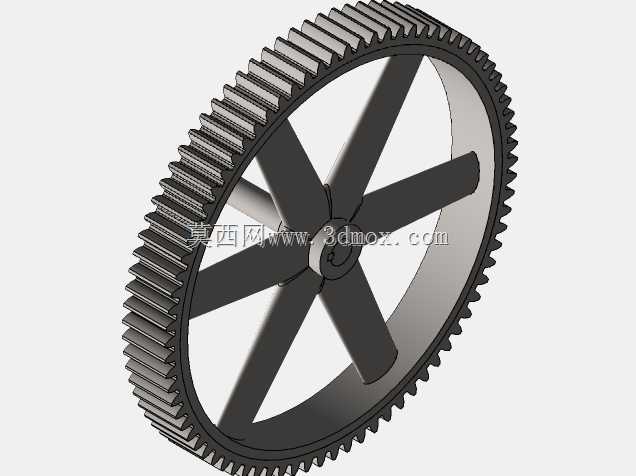

  • 20度压力角带轮缘辐条式正齿轮结构
  • 20度压力角带轮缘辐条式正齿轮结构
  • 20度压力角带轮缘辐条式正齿轮结构

在常规的中低速动力传递场景中,这类带轮缘的辐条式正齿轮常被布置在开式传动的变速器输入端或中间传动级,适配农业机械、小型输送设备、轻工包装线这类对传动件自重有要求、安装空间预留充足的工况,相比实心盘式齿轮,辐条结构能在保证轮体刚性的前提下大幅降低自身转动惯量,减少设备启停阶段的惯性冲击,同时降低传动副的附加动载荷。从实际装配边界来看,这类齿轮的内孔与轴采用键连接传递扭矩,设计时内孔的公差带通常选取H7配合,键槽的对称度公差需控制在0.02mm以内,避免装配后出现键侧受力不均、长期运转出现滚键的问题;轮缘部分的厚度需匹配齿根圆到轮缘内壁的径向尺寸,通常该尺寸不小于2.5倍模数,保证轮齿受力时轮缘有足够的刚度支撑,不会出现轮缘变形导致齿侧间隙异常变化的情况。辐条采用椭圆形横截面的设计,并非随意选取的造型,而是从受力角度出发:椭圆形截面的长轴沿齿轮径向布置,能最大化提升辐条的抗弯截面模量,在齿轮传递扭矩时,辐条承受的弯曲应力可以被均匀分散,同时椭圆形的流线型轮廓在齿轮高速运转时能减少空气搅动带来的风阻损耗,也能避免辐条棱角处出现应力集中,长期交变载荷下不易产生疲劳裂纹。设计这类齿轮时,首先要确定的是安装中心距的边界约束,根据配对齿轮的齿数、模数计算出实际中心距后,再调整齿厚偏差来保证合理的齿侧间隙,20度全深度压力角的齿形相比短齿制拥有更高的齿根弯曲强度,适配有轻微冲击载荷的传动场景,但需要注意齿顶厚的校核,避免齿数较少时出现齿顶变尖的问题。轮缘的外圆与齿根圆之间的过渡区域需要做圆角处理,圆角半径通常取0.3倍模数,减少该位置的应力集中系数;辐条与轮毂、轮缘的连接位置同样需要设置过渡圆角,避免截面突变带来的应力集中,在三维建模过程中,这些圆角特征不能省略,否则后续做有限元受力分析时会出现应力值异常偏高的伪结果,无法指导实际的结构优化。从安装适配性来看,这类齿轮的轮毂长度通常要大于等于1.2倍的轴径,保证轴与轮毂的配合长度足够,避免运转时出现轮毂偏摆、轴孔偏磨的问题;如果是用于悬臂布置的传动场景,轮毂长度还需要适当加大,提升支撑刚度。在实际选型替换时,需要核对的尺寸边界除了齿数、模数、压力角这些核心齿形参数,还要确认内孔直径、键槽尺寸、轮缘外径、齿轮总宽度、轮毂凸台的轴向突出尺寸,避免安装时出现与相邻传动件、箱体壁干涉的问题。这类辐条式齿轮相比腹板式齿轮,更适合大直径、中等载荷的传动场景,当齿轮分度圆直径超过200mm时,采用六根辐条均匀布置的结构,能在减重30%以上的同时,保证轮体的径向跳动和端面跳动满足8级精度的传动要求,不需要额外做轮体的动平衡处理就能适配1500r/min以内的线速度工况。建模过程中,齿形部分采用渐开线方程生成精确齿廓,齿根过渡曲线采用延伸渐开线拟合,保证齿根的应力分布与实际加工状态一致;辐条的椭圆形截面沿齿轮周向均匀阵列,阵列时需要注意辐条的角度偏差,每根辐条的位置度公差控制在0.1mm以内,避免轮体出现质量分布不均的问题。在实际应用中,这类齿轮通常采用45号钢正火处理,齿面硬度达到HB220-250就能满足常规开式传动的耐磨要求,如果是用于闭式变速器内的传动,还可以对齿面做高频淬火处理,提升齿面的接触疲劳强度,延长齿轮的使用寿命。
