带连接线USB公头插头三维结构设计

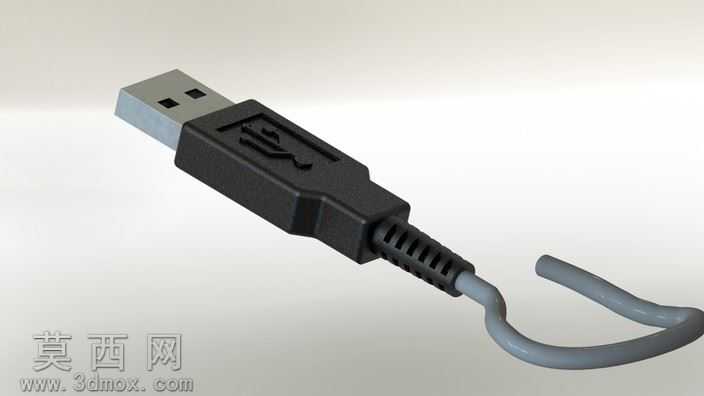

本作品为USB公头插头带连接线的三维建模设计，建模过程中严格遵循通用USB Type-A公头的行业标准尺寸规范，对插头的每一处结构都进行了精细化还原。首先在建模阶段，先绘制金属插片的截面轮廓，通过拉伸特征生成金属接触端的基础实体，再对插片上的两个定位孔进行切除特征处理，还原金属插端的卡扣定位结构，同时对金属边缘做微小倒角处理，模拟真实冲压金属件的边缘工艺特征，避免尖锐直角带来的不真实感。插头的塑胶主体部分，先绘制主体的矩形轮廓，拉伸生成基础块体后，在塑胶表面做凹陷的USB标识浮雕特征，通过包覆或者拉伸切除的方式还原标识的凹凸质感，同时对塑胶主体的边角做圆角过渡处理，匹配真实注塑件的脱模圆角特征。靠近连接线的尾端部分，设计了多道环形的防滑防弯折槽结构，通过环形阵列切除的方式生成均匀的凹槽，还原线材尾套的防弯折结构，该结构能够在实际使用中缓解线材弯折处的应力集中，延长线材使用寿命。连接线部分采用扫掠特征生成，先绘制空间弯曲的引导线，再绘制线材的圆形截面，沿引导线扫掠生成自然弯曲的线材实体，模拟线材自然垂放的弯曲形态，避免生硬的直线造型带来的违和感。材质渲染阶段，金属插端赋予磨砂金属材质，调整金属的粗糙度和反射参数，模拟镀镍金属件的哑光金属质感，避免过度镜面反射的失真效果；塑胶主体部分赋予黑色哑光硬塑胶材质，调整材质的漫反射颜色和细微的颗粒质感，还原注塑ABS塑胶的真实触感；尾端的防弯折套赋予稍软的黑色橡胶材质，粗糙度略高于硬塑胶，体现软胶材质的质感差异；连接线部分赋予黑色PVC线材材质，添加细微的表面纹理，模拟线材外被的细微磨砂质感。整体建模过程中注重结构的合理性，所有特征均参考实物的装配逻辑，金属插片与塑胶主体的配合间隙、尾套与线材的衔接过渡都做了精细化处理，没有出现特征重叠或者破面的问题，模型可用于数码配件的结构展示、装配教学或者相关产品的设计参考，能够直观展现USB插头的内外结构特征与各部件的材质差异。
