汽车四缸发动机等长排气歧管结构设计

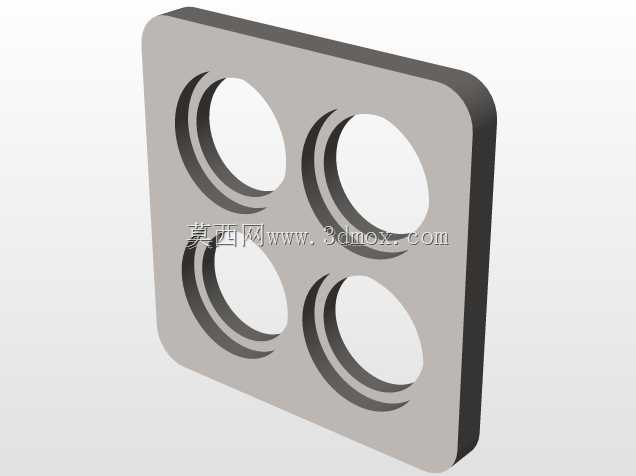

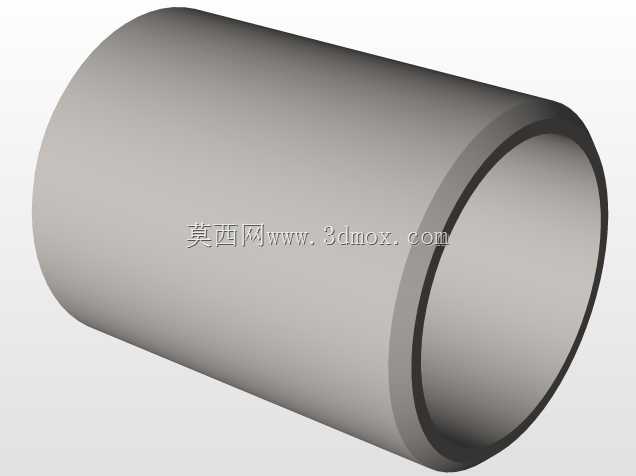

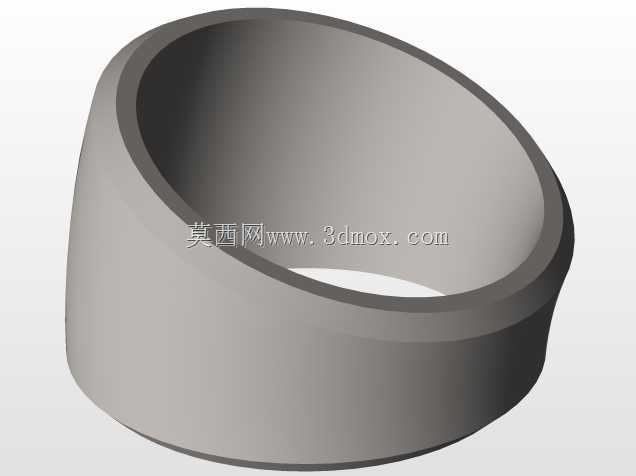

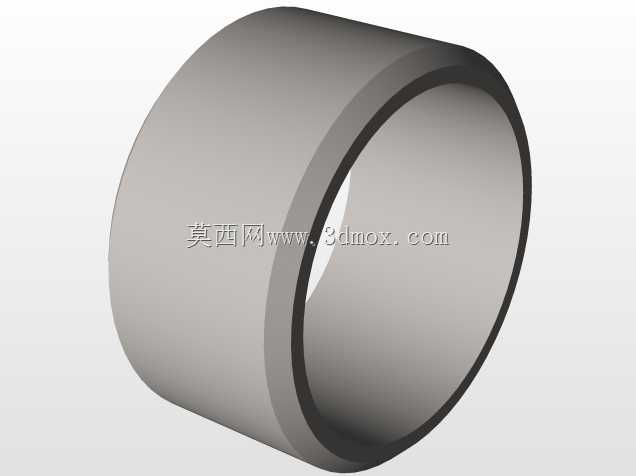

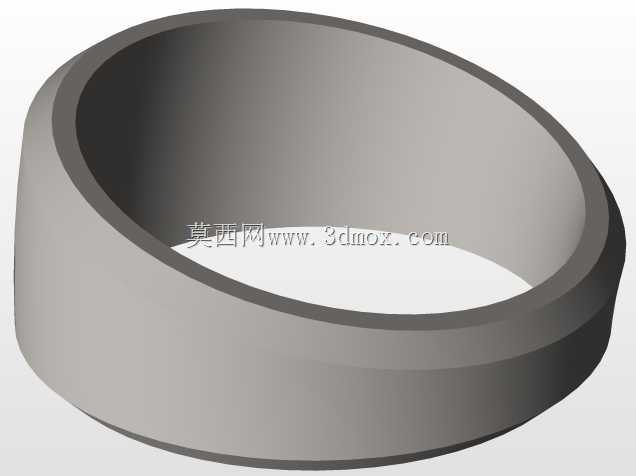

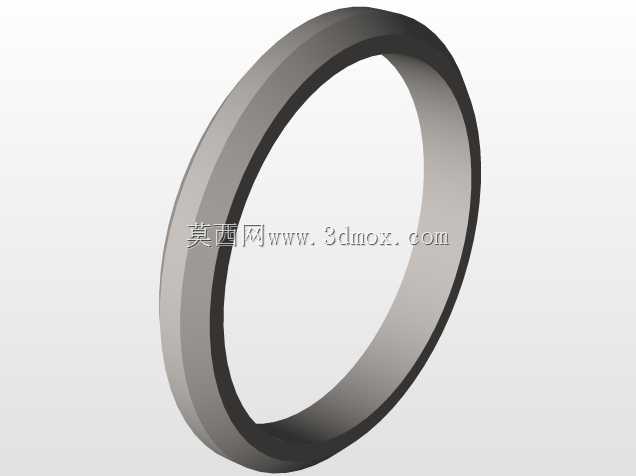

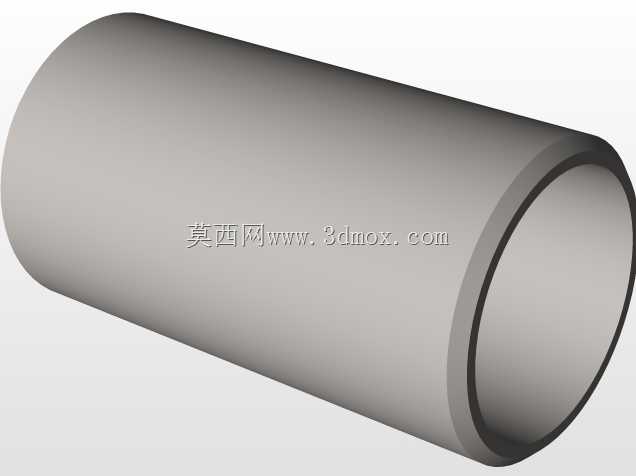

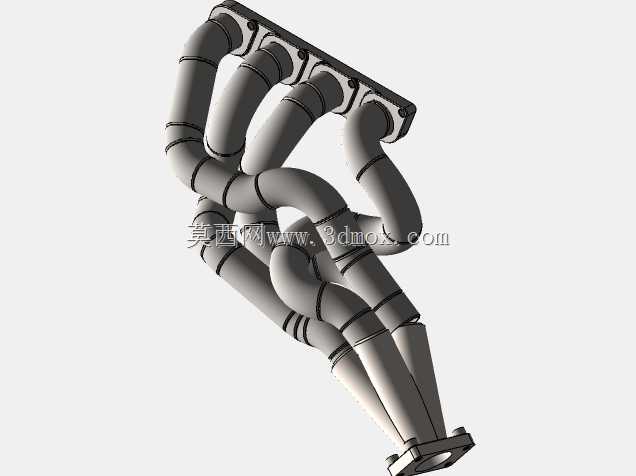

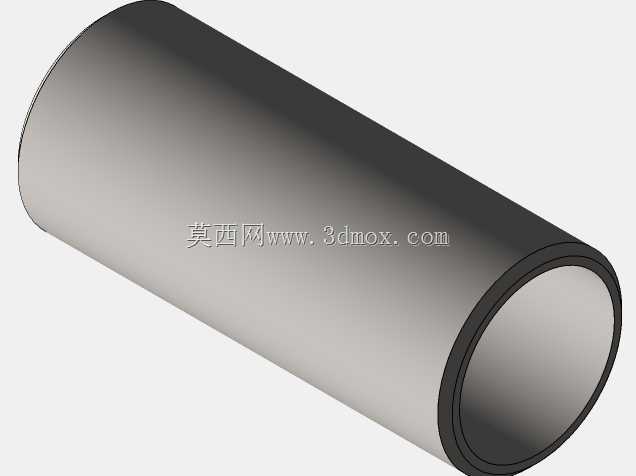

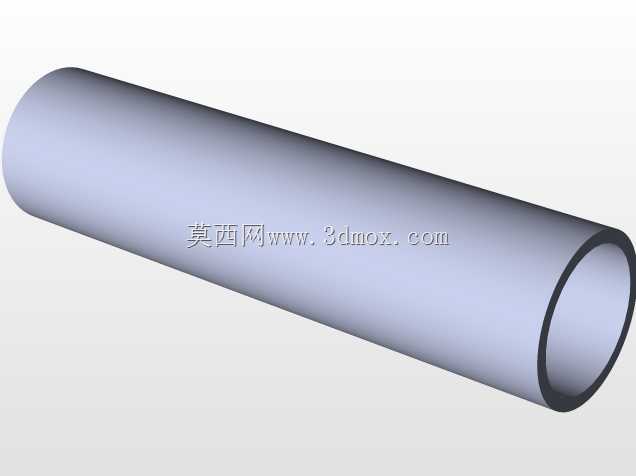

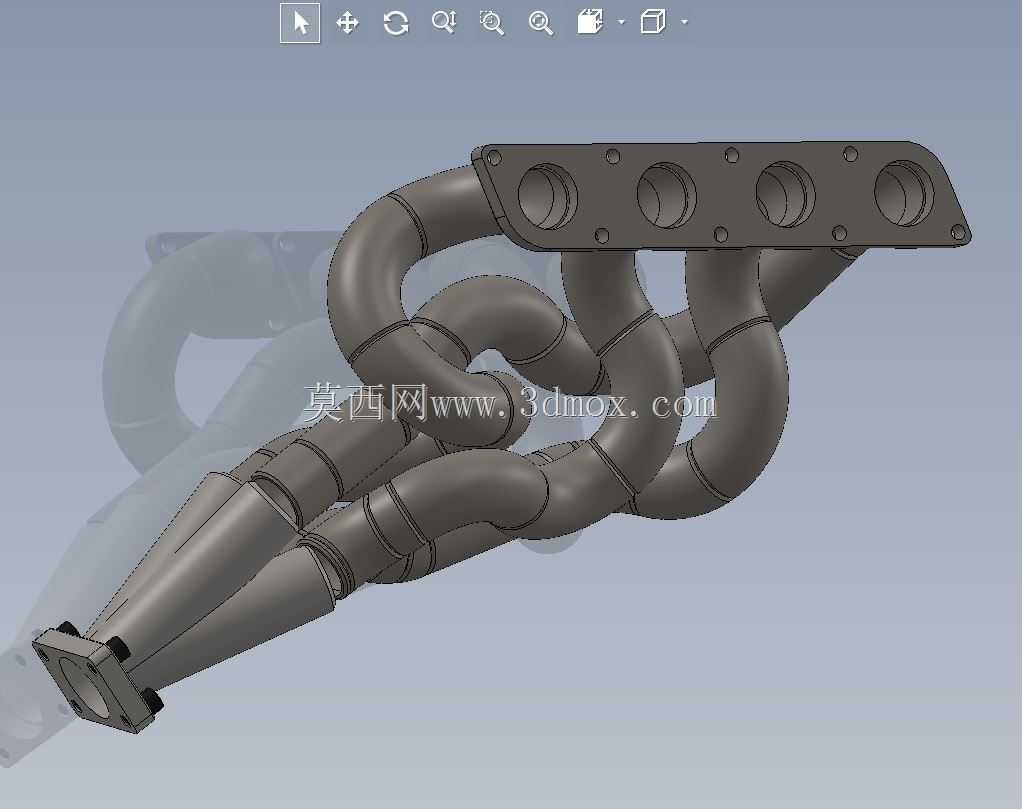

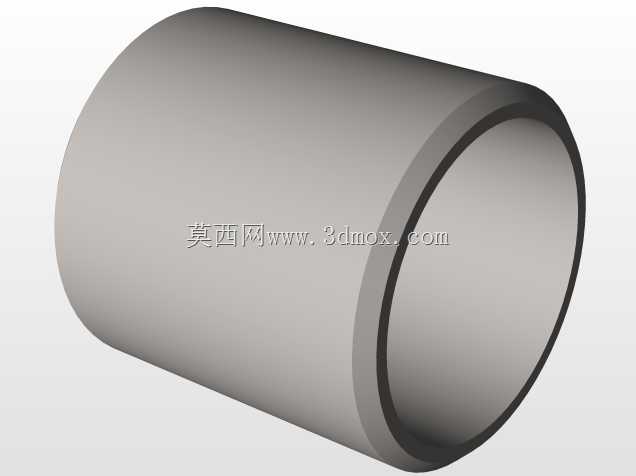

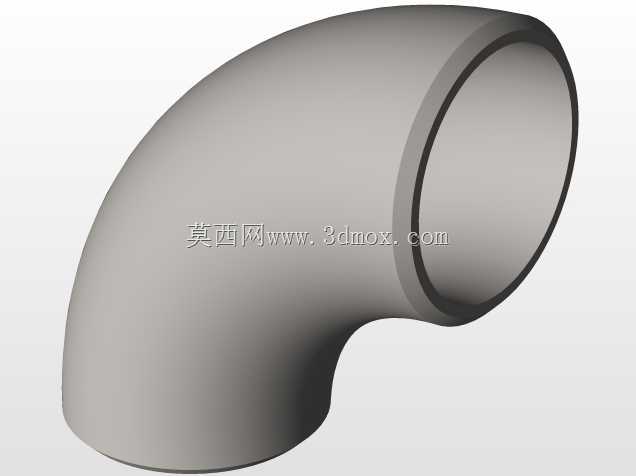

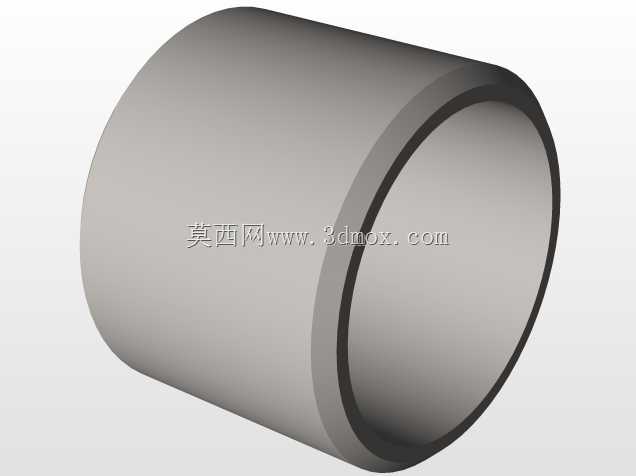

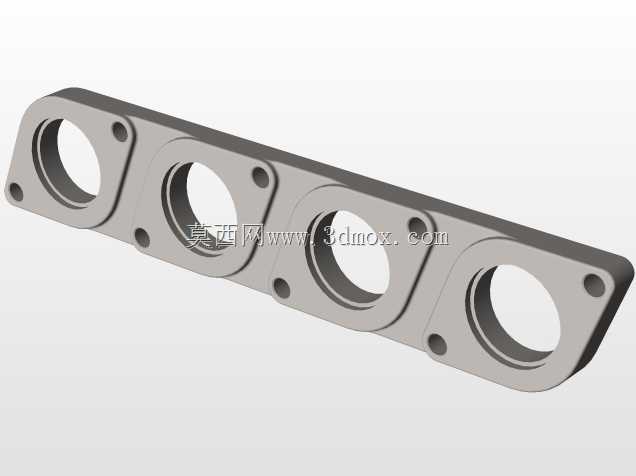

这款排气歧管主要适配直列四缸自然吸气或涡轮增压发动机，是汽车排气系统首端的核心导流部件，直接安装在发动机气缸盖的排气侧，承担着将四个气缸燃烧后产生的高温废气有序汇集、平稳导出至排气前段管路的核心作用，在民用改装车、赛道竞技车辆以及小批量定制动力总成的配套场景中应用广泛，能够直接影响发动机的排气效率、动力输出特性与排气声浪品质。从功能特性来看，这款歧管采用了等长管路的设计逻辑，每一路从气缸盖排气口到末端汇集法兰的管路长度保持高度一致，能够让四个气缸排出的废气脉冲到达汇集点的时序完全匹配，避免不同气缸的排气脉冲相互干涉形成排气阻滞，有效降低排气背压，帮助发动机在高转速区间获得更顺畅的排气效率，提升动力输出的峰值表现，同时等长设计也能让排气声浪更具韵律感，满足性能车改装的声浪需求。在设计思路上，这款歧管采用了不等距弯曲的管路布局，通过多段弯管的空间扭转排布，在有限的发动机舱安装空间内实现四路管路的等长控制，每一段弯管的弯曲半径都经过反复校核，既避免过小弯曲半径造成的管路通径缩减、排气阻力增大问题，也通过合理的空间避让，避开了发动机舱内的周边部件，比如防火墙、转向拉杆、发动机悬置、散热管路等，保证安装后不会与周边部件产生运动干涉。产品的安装边界经过严谨匹配，进气侧的连接法兰设置了四个与气缸盖排气口一一对应的通孔，法兰平面加工有密封槽结构，安装时配合金属密封垫片能够实现高温工况下的可靠密封，避免废气泄漏；法兰上的安装螺栓孔位置严格对应气缸盖的螺纹孔位，保证安装对位精度，降低安装难度。末端的汇集法兰采用方形接口设计，能够直接对接通用规格的排气头段或者三元催化器接口，法兰上的固定凸台与螺栓孔位经过位置校核，保证连接后的结构强度，能够承受发动机运行过程中的振动与高温热变形。管路整体采用分段焊接的结构设计，每一段弯管的对接位置都做了坡口处理，保证焊接后的管路内壁光滑无凸起，减少废气流动过程中的紊流产生，同时管路壁厚经过合理选型，既能够承受排气高温带来的热负荷，也能控制整体重量，降低发动机侧的安装负载。歧管上还预留了氧传感器的安装凸台位置，能够适配原车的氧传感器安装需求，保证发动机电控系统能够正常采集排气氧含量数据，维持空燃比的正常控制，不会因为更换歧管影响发动机的正常电控逻辑。
