适配AR48涡轮的异形连接法兰结构

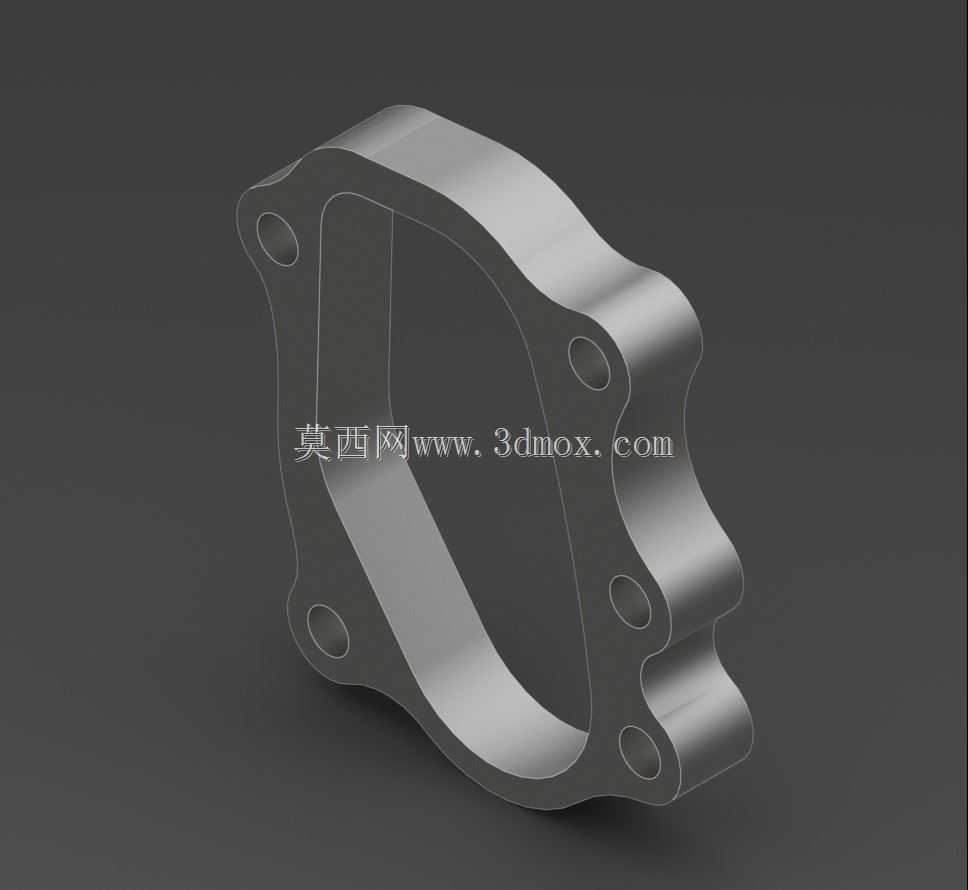

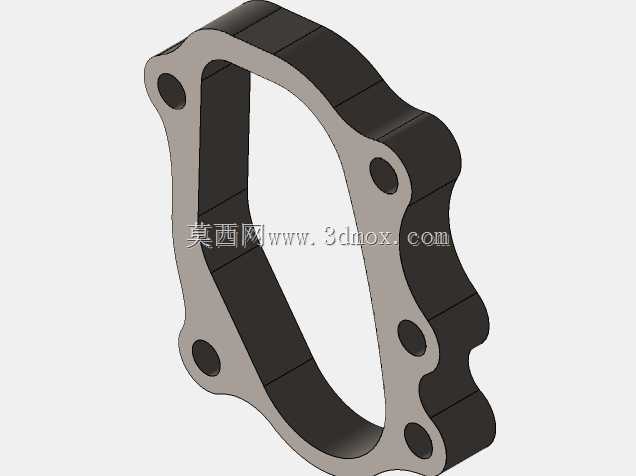

这款适配AR48规格涡轮的连接法兰，主要应用在小排量内燃机的排气侧改装与原厂配套管路衔接场景，作为涡轮壳体与排气歧管出口之间的密封转接部件，它的核心作用是抵消两端连接面的轮廓偏差，保证高温排气通路的密封可靠性，避免排气泄漏导致的涡轮建压滞后、舱内废气倒灌等问题。从实际装车的边界条件来看，这款法兰没有采用常规圆形或对称矩形的法兰轮廓，而是完全贴合AR48涡轮进气侧的安装面轮廓做随形设计，六个安装孔的位置完全匹配涡轮壳体上的对应螺栓点位，孔位公差控制在±0.1mm范围内，保证安装时螺栓可以顺畅穿入，不会出现别劲导致的法兰面翘曲问题。法兰的厚度设置兼顾了刚性与轻量化需求，在螺栓孔周边做了局部加厚处理，避免螺栓拧紧时法兰产生形变压不紧密封垫，而在非受力的轮廓边缘做了适度减薄，减少不必要的重量堆积，同时也给周边的管路、传感器安装留出足够的避让空间。设计过程中没有完全照搬通用涡轮法兰的图纸尺寸，而是针对AR48涡轮的实际接口轮廓做了细微调整，修正了原厂图纸中容易出现密封压合盲区的边角位置，让密封垫的整个压合面受力更均匀，即使在排气高温导致的材料热胀冷缩循环下，也能保持稳定的密封压力。法兰的内流道轮廓完全对齐两端的通径，没有出现台阶或突兀的截面变化，能减少排气气流的沿程阻力，保证涡轮叶轮获得更顺畅的气流驱动，这对涡轮的响应速度提升有实际帮助。安装边界上，法兰的外轮廓比涡轮安装面单边外扩3mm，既给密封垫留出定位余量，也不会因为轮廓过大和周边的发动机舱部件产生干涉，在靠近排气侧的一端做了微小的倒角处理，方便安装时快速对齐歧管接口，降低现场装配的对位难度。这类异形法兰在改装场景和小批量动力配套项目中实用性很强，不需要再额外加工转接板就能直接匹配对应规格的涡轮，减少了管路连接的层级，也降低了多段连接带来的泄漏风险。
